1 przekaźnik; 1 zestyk zwierny
6 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 15 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 4 A @ 24 V, 4 A @ 110 V, 4 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2 A @ 24 V, 0,25 A @ 110 V, 0,1 A @ 230 V |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 6 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | - A 1 |
| PIN 2 | + A 2 |
Moduł przekaźnika RMM 11/24 DC – uniwersalne rozwiązanie do przełączania 24V DC
Moduł przekaźnika RMM 11/24 DC o kodzie 51507 to niezawodne urządzenie stosowane w automatyce przemysłowej, instalacjach sterujących oraz wszędzie tam, gdzie kluczowe jest bezpieczne i efektywne przełączanie obwodów elektrycznych niezależnie od rodzaju odbiornika. Wyróżnia się kompaktową budową oraz wysoką trwałością, zapewniając stabilną pracę nawet w wymagających warunkach środowiskowych.
Główne zalety modułu przekaźnikowego 24V DC
- Niezawodność pracy – jeden przekaźnik z jednym zestykem zwiernym, elektryczny i mechaniczny cykl życia do 20 milionów przełączeń.
- Szerokie możliwości zastosowania – obsługuje zarówno napięcie AC, jak i DC, umożliwiając wykorzystanie w wielu aplikacjach.
- Kompaktowa i wąska obudowa – szerokość zaledwie 12 mm pozwala na efektywne zagospodarowanie miejsca w szafach sterowniczych.
- Łatwa instalacja – szybki montaż na standardowej szynie DIN TH35 (zgodnie z EN 60715), wygodne podłączenie przewodów za pomocą zacisków śrubowych SK.
- Wysokie parametry przełączania – do 6 A przy 250 V AC/DC, doskonałe parametry użytkowe AC-15 oraz DC-13 (wg EN IEC 60947-5-1).
- Wskaźnik LED – wyraźna sygnalizacja stanu przekaźnika (czerwona dioda LED) ułatwiająca diagnostykę podczas eksploatacji i serwisu.
- Szeroki zakres temperatur roboczych – zapewnia niezawodną pracę w środowisku od –40 °C do +60 °C.
Typowe zastosowania modułu przekaźnika RMM 11/24 DC
Moduł przekaźnikowy znajduje szerokie zastosowanie w:
- automatyce przemysłowej,
- sterowaniu maszynami i urządzeniami,
- układach rozdzielczych w budynkach komercyjnych oraz przemysłowych,
- zdalnym załączaniu odbiorów energii,
- systemach alarmowych oraz zabezpieczeń.
Za sprawą swoich parametrów oraz budowy, moduł sprawdzi się zarówno w nowych inwestycjach, jak i podczas modernizacji starszych systemów automatyki oraz elektryki.
Budowa i sposób działania – przekaźnik jednozestykowy 24V DC

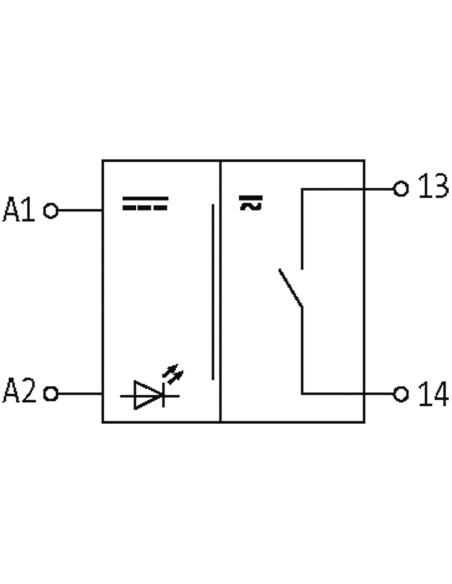

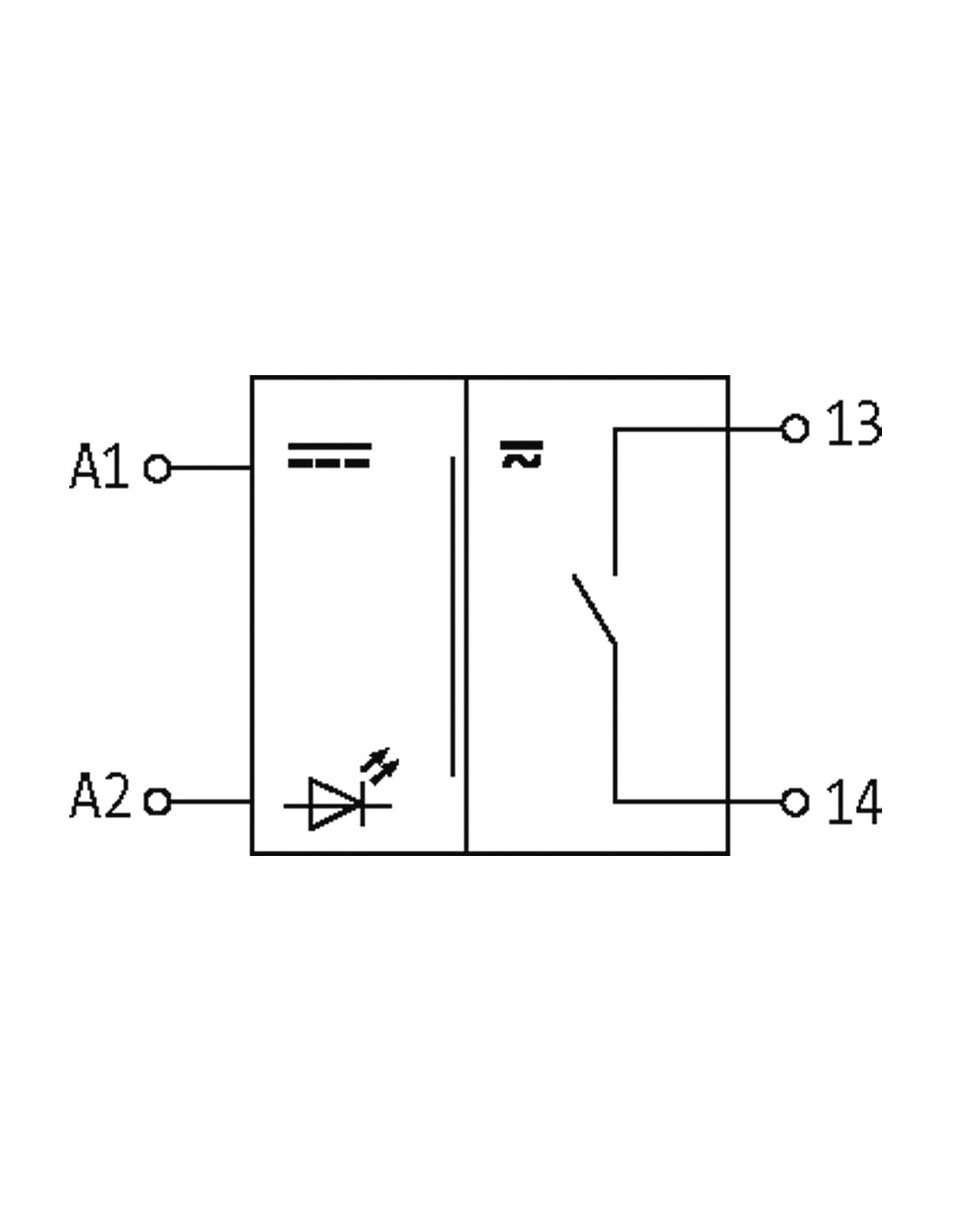

Moduł przekaźnikowy wyposażony jest w jeden zestyk zwierny oraz wejście sterujące o napięciu 24 V DC. Schemat podłączenia (A1, A2 – cewka sterująca; 13, 14 – zestyk zwierny) zapewnia prostotę integracji z innymi urządzeniami automatyki. Stosowany materiał stykowy AgNi zwiększa odporność na zużycie oraz zapewnia pewność przełączania.
Bezpieczeństwo i odporność przekaźnika RMM 11/24 DC
Moduł posiada podwyższoną odporność elektryczną – napięcie przebicia wynosi 4 kV. Dzięki temu produkt sprawdzi się w układach wymagających wysokiej niezawodności oraz odporności na zakłócenia i przepięcia.
Kompaktowe wymiary – oszczędność miejsca w szafie
Produkty z serii RMM charakteryzują się niewielkimi wymiarami: szerokość 12 mm, wysokość 56 mm, głębokość 64 mm. Umożliwia to montaż wielu modułów obok siebie, nawet w bardzo wąskich szafkach sterowniczych.
