1 przekaźnik; 1 zestyk rozwierny
5 A
24 V AC/DC
ze zworką minusową
Zaciski śrubowe
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 15 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 5 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 5 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni 0.15 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

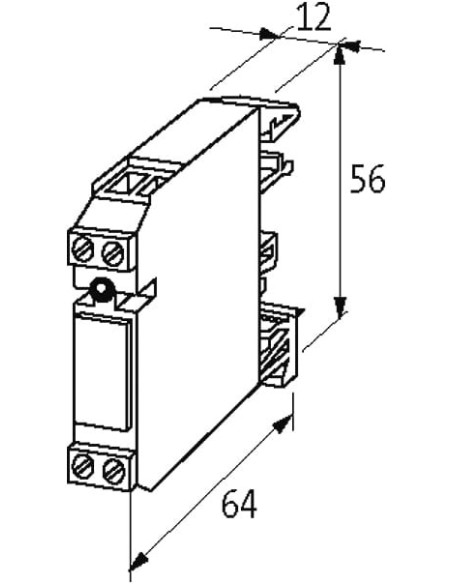

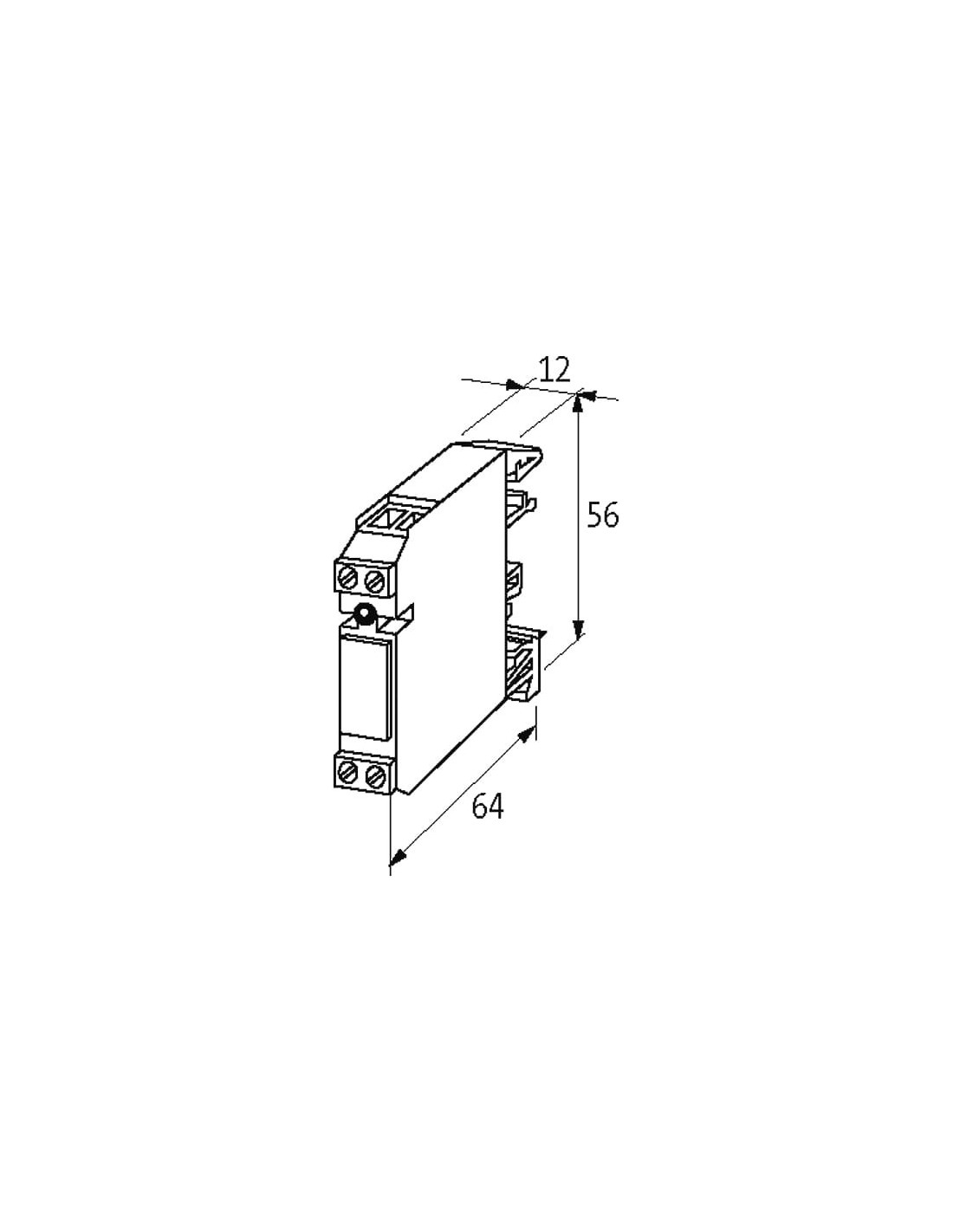

| Wysokość | 56 mm |
| Szerokość | 12 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |

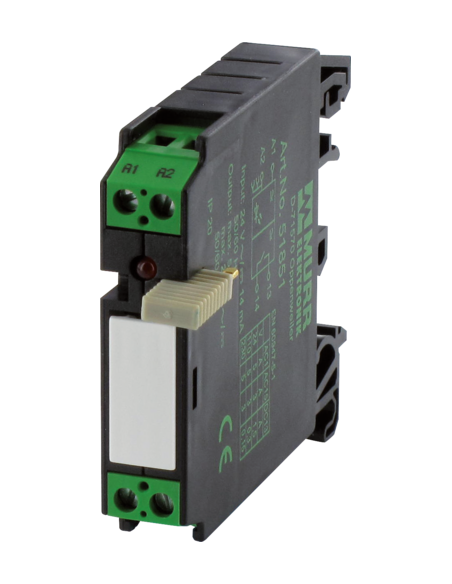

Moduł przekaźnika RMMR11/24 WE: 24VAC/DC - WY: 250VAC/DC/5A – wszechstronne rozwiązanie do automatyki
Moduł przekaźnika RMMR11/24 to kompaktowe i niezawodne urządzenie przeznaczone do sterowania oraz izolacji sygnałów w systemach automatyki przemysłowej. Zastosowany przekaźnik z jednym stykiem rozwiernym o maksymalnym obciążeniu do 5A oraz napięciu 250V AC/DC sprawia, że znakomicie sprawdza się zarówno w prostych, jak i rozbudowanych instalacjach.
Zalety modułu przekaźnika 24V AC/DC 51808
- Kompaktowa budowa (szerokość jedynie 12 mm) pozwala na montaż w ograniczonych przestrzeniach szaf sterowniczych.
- Szybki montaż na szynie DIN TH35 lub G32 zgodnie z normą EN 60715, umożliwiający łatwą integrację w istniejących rozdzielnicach.
- Szeroki zakres napięcia wejściowego (24V AC/DC) z tolerancją od 19,2V do 30V pozwala na elastyczne zasilanie modułu.
- Wysoka trwałość mechaniczna i elektryczna (do 20 milionów cykli), gwarantująca długą i niezawodną pracę.
- Wyposażenie w wbudowaną diodę sygnalizacyjną LED (kolor czerwony) – ułatwia diagnostykę i monitorowanie stanu przekaźnika.
- Zaciski śrubowe, które zapewniają pewne i trwałe połączenie przewodów.
- Ochrona przed przepięciami do 4 kV, co podnosi bezpieczeństwo użytkowania.
- Praca w szerokim zakresie temperatur roboczych od -25°C do 60°C oraz odporność na przechowywanie w temperaturach do 80°C.
Typowe zastosowania i możliwości wykorzystania przekaźnika RMMR11/24
Moduł przekaźnika RMMR11/24 znajduje zastosowanie wszędzie tam, gdzie istotna jest izolacja galwaniczna między układami sterowania a obwodami wykonawczymi, a także gdy wymagana jest kompaktowa budowa oraz wysoka niezawodność. Typowe przykłady użycia to:
- Automatyka przemysłowa – do sterowania siłownikami, lampami sygnalizacyjnymi, zaworami oraz urządzeniami wykonawczymi.
- Systemy HVAC – w układach regulujących ogrzewanie, wentylację i klimatyzację.
- Budynki inteligentne – do załączania oświetlenia, wentylatorów oraz systemów bezpieczeństwa.
- Rozdzielnice elektryczne – jako elementy separujące sygnały sterujące od układów mocy.
- Aplikacje automatyki maszyn – do zabezpieczeń, blokad oraz interfejsów sygnałowych.
Budowa, montaż i bezpieczeństwo użytkowania
Obudowa modułu o wysokości 56 mm i głębokości 65 mm została zaprojektowana z myślą o trwałości i bezpieczeństwie użytkowania. Wytrzymały materiał stykowy (Ag Ni 0,15 hv) zapewnia długą żywotność nawet przy wymagających cyklach łączeniowych. Maksymalna częstotliwość przełączania do 10 Hz pozwala na pracę w dynamicznych aplikacjach sterujących.

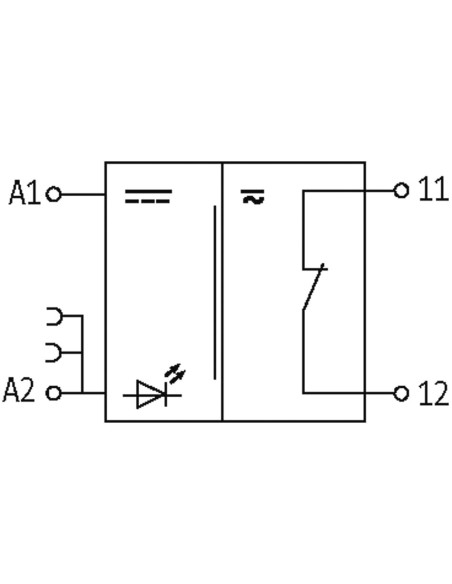

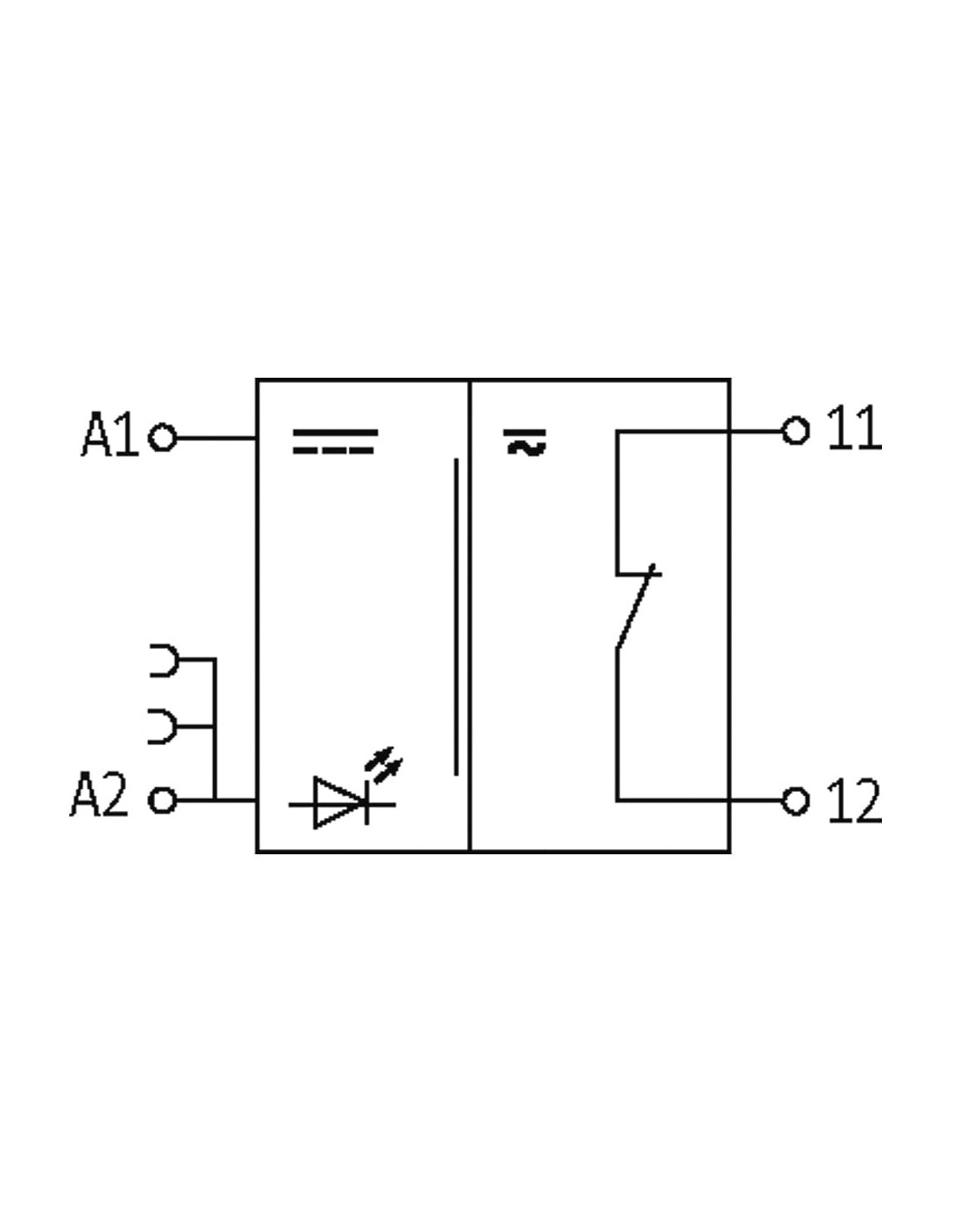

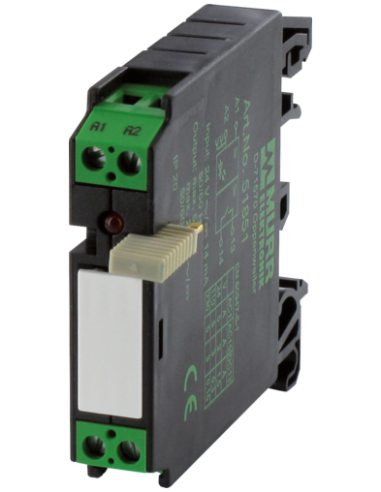

Podłączenie za pomocą przejrzystych zacisków śrubowych (A1, A2 – cewka; 11, 12 – styk roboczy) ułatwia instalację i serwisowanie. Dzięki zastosowanej zworke minusowej moduł pozwala na szybkie łączenie wielu urządzeń w szynie rozdzielczej.
RMMR11/24 to rozwiązanie, które sprawdzi się zarówno w nowych, jak i modernizowanych systemach automatyki, spełniając wymagania współczesnych instalacji pod względem niezawodności, kompaktowości oraz bezpieczeństwa.
