3 przekaźniki; na 1 zestyk przełączny
8 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 16 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Additional condition switching frequency | with load |
| Częstotliwość łączeniowa maks. | 0,1 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 10 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

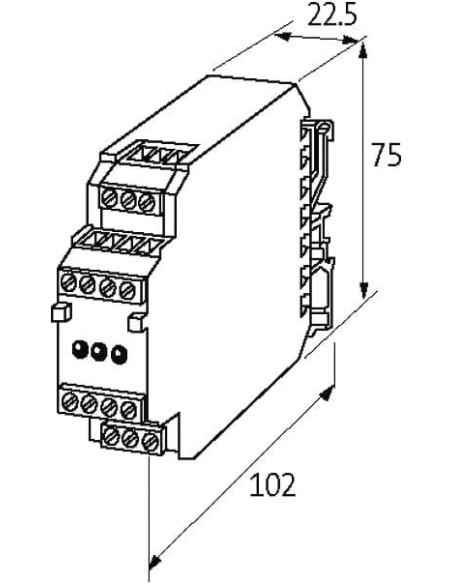

| Wysokość | 75 mm |
| Szerokość | 22,5 mm |
| Głębokość | 102 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |

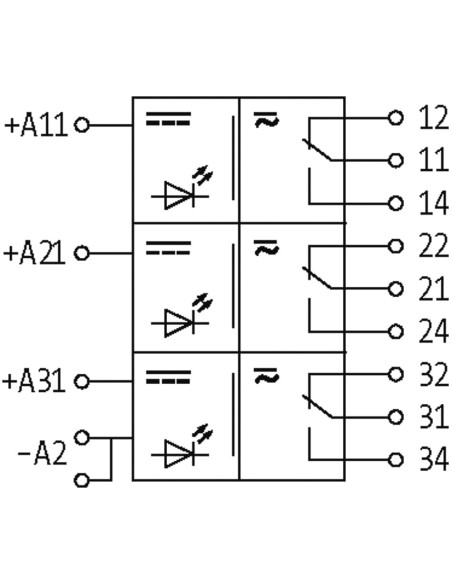

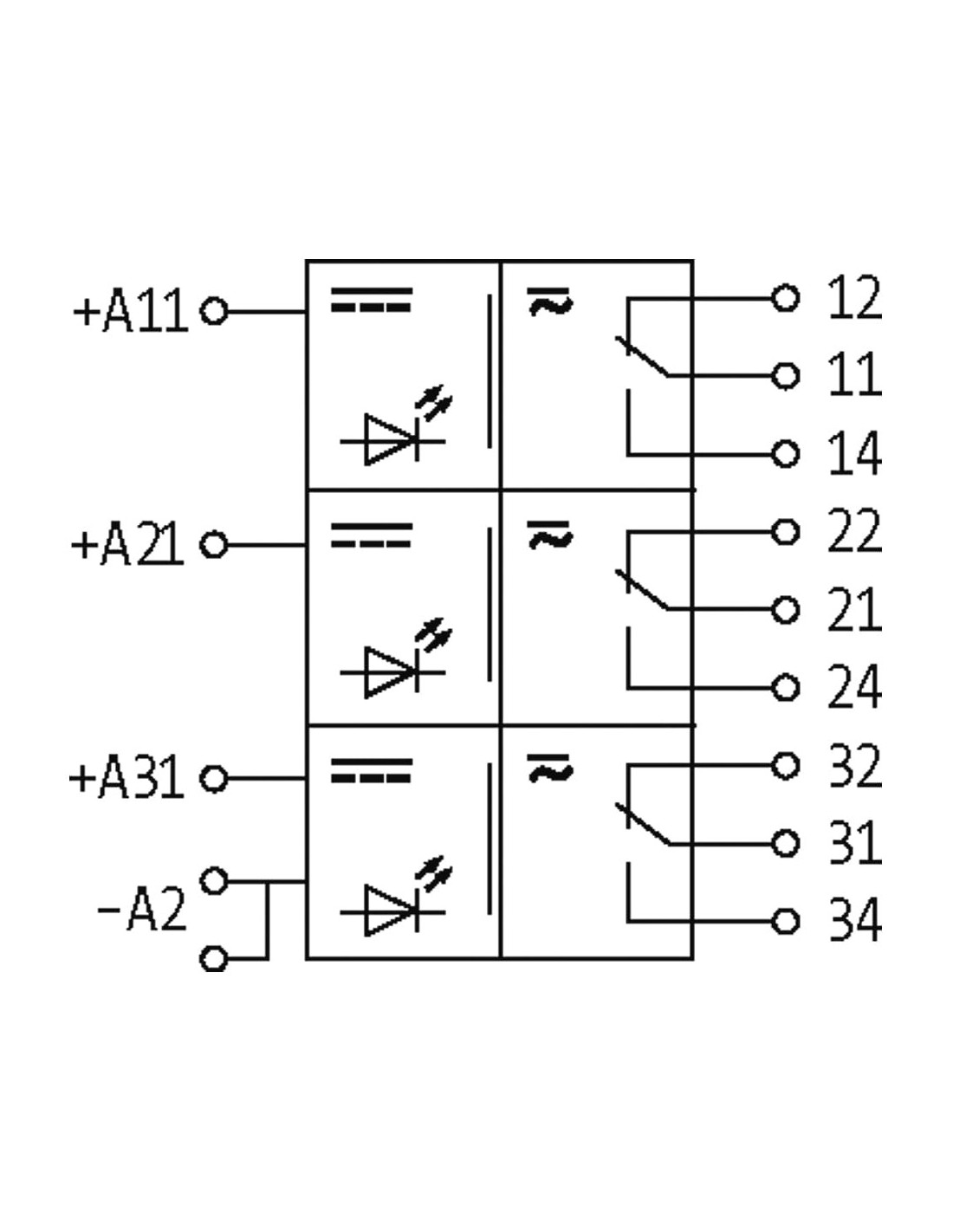

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | - A 2 |
| PIN 2 | 22 |
| PIN 3 | 32 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | 12 |
| PIN 2 | 34 |
| PIN 3 | 31 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - A 2 |
| PIN 2 | + A 31 |
| PIN 3 | + A 21 |
| PIN 4 | + A 11 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 14 |
| PIN 2 | 11 |
| PIN 3 | 24 |
| PIN 4 | 21 |

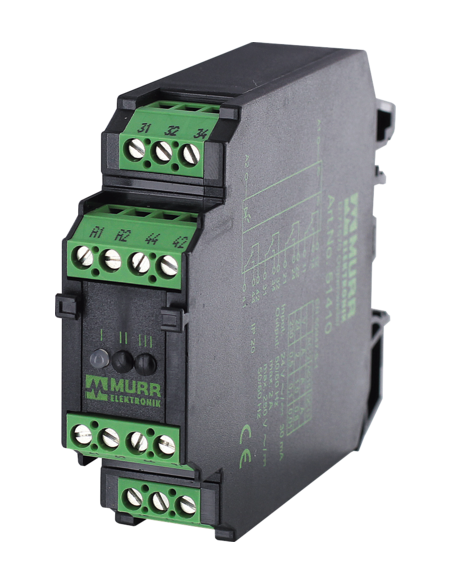

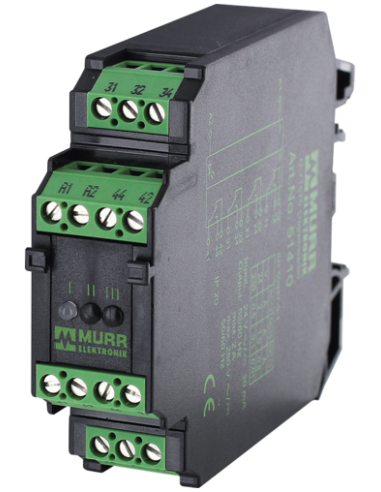

Moduł przekaźnikowy RM-31/24, 3 przekaźniki 24VDC, wyjście 250VAC/DC 5A – Kod produktu 51403
Moduł przekaźnikowy RM-31/24 to praktyczne i wszechstronne rozwiązanie dedykowane do sterowania oraz separacji sygnałów w automatyce przemysłowej, instalacjach maszynowych i rozdzielniach elektrycznych. Ten model, zgodnie z opisem, wyposażony jest w 3 niezależne przekaźniki z pojedynczym stykiem przełącznym oraz wytrzymałymi zaciskami śrubowymi, co ułatwia montaż i serwis.
Zastosowanie i zalety modułu RM-31/24
Moduł RM-31/24 znajduje szerokie zastosowanie w układach automatyki, systemach sterowania oraz urządzeniach wymagających niezawodnego przełączania obwodów elektrycznych. Jest szczególnie polecany tam, gdzie potrzebna jest izolacja galwaniczna sygnałów i niezależne sterowanie trzema różnymi obwodami z poziomu niskiego napięcia 24 V DC.
- Separacja i ochrona obwodów – skutecznie oddziela obwody sterujące od wykonawczych.
- Uniwersalność – możliwość podłączenia zarówno do napięć AC, jak i DC nawet do 250 V oraz obciążeń do 8 A.
- Bezpieczna praca – zastosowanie materiałów stykowych AgSnO2 zapewnia długą żywotność i niezawodność działania.
- Wskaźniki LED – moduł wyposażono w diody LED sygnalizacyjne dla wszystkich kanałów załączających.
- Kompaktowa budowa – smukła obudowa (szerokość 22,5 mm, wysokość 75 mm) pozwala na oszczędność miejsca w rozdzielni.
- Łatwy montaż – szybki montaż na szynie DIN TH35 lub G32 zgodnie z normą EN 60715.
Typowe zastosowania modułu przekaźnikowego RM-31/24
Moduł przekaźnikowy RM-31/24 idealnie sprawdza się w:
- Sterowaniu urządzeniami elektrycznymi i silnikami,
- Automatyzacji procesów w liniach produkcyjnych,
- Tworzeniu interfejsów pomiędzy systemami PLC a urządzeniami wykonawczymi,
- Rozdzielniach i szafach sterowniczych,
- Systemach sygnalizacji i alarmowych,
- Wszędzie tam, gdzie wymagane jest wydajne i pewne przełączanie sygnałów sterujących przy zachowaniu kompaktowych rozmiarów urządzenia.
Wytrzymałość i niezawodność konstrukcji
Moduł charakteryzuje się długą żywotnością mechaniczną i elektryczną na poziomie 20 milionów cykli. Dzięki obudowie odpornej na warunki przemysłowe oraz szerokiemu zakresowi temperatur pracy od -20°C do +50°C, sprawdzi się nawet w trudnych środowiskach.
Opis konstrukcji, zaciski i montaż
Moduł wyposażono w wysokiej jakości zaciski śrubowe typu SK, oznaczone kolorami dla łatwej identyfikacji podłączeń. Szczegółowe schematy elektryczne znajdują się na obudowie urządzenia, co ułatwia obsługę i serwisowanie.

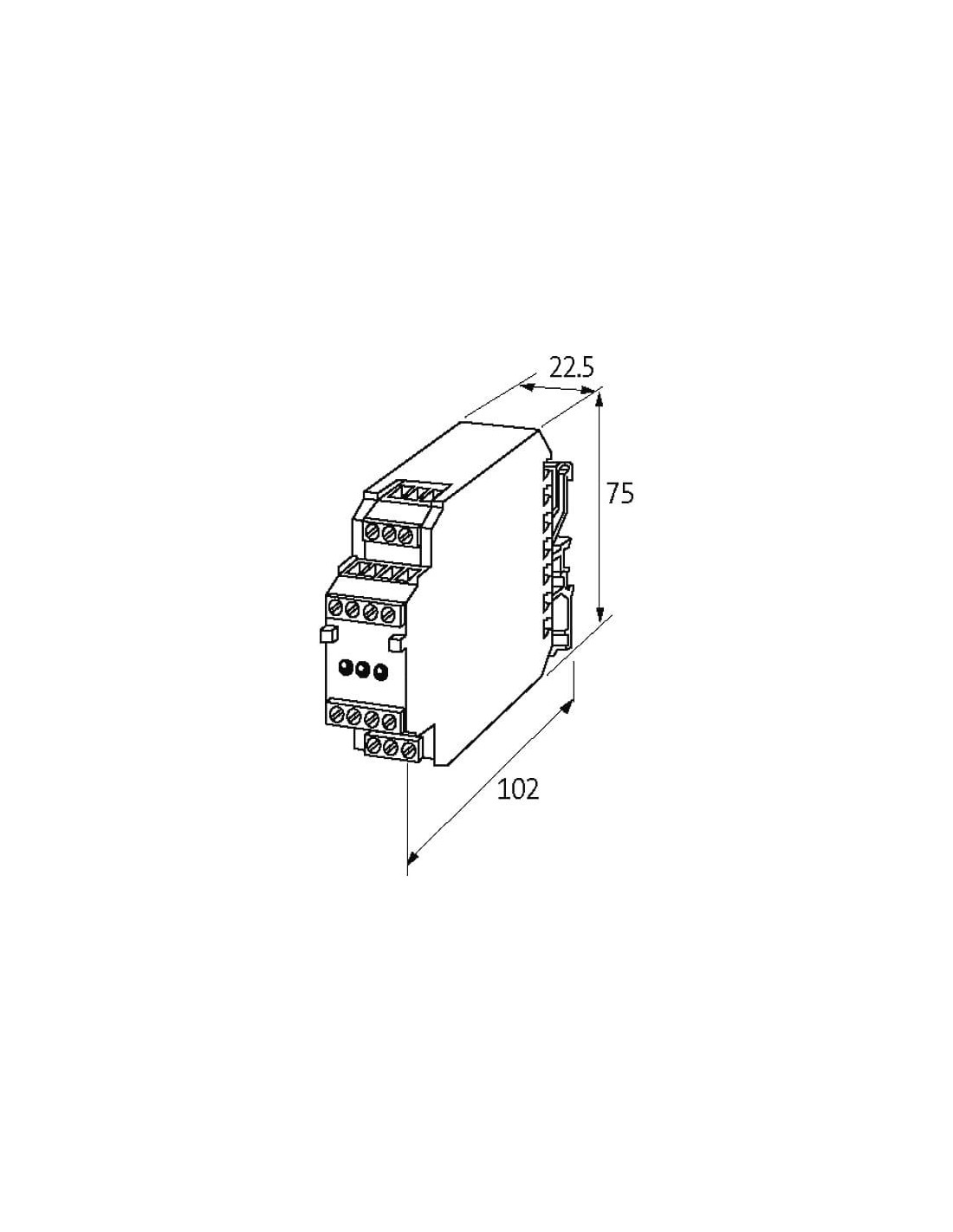

- Kompaktowe wymiary: 22,5 mm x 75 mm x 102 mm
- Łatwość integracji z istniejącą infrastrukturą rozdzielni oraz szaf sterowniczych.
- Wyraźne opisy pinów i zacisków zwiększają bezpieczeństwo eksploatacji.
Podsumowanie – Moduł przekaźnikowy RM-31/24, 24VDC, 3 przekaźniki
Moduł RM-31/24 to doskonały wybór do profesjonalnych zastosowań w automatyce przemysłowej i budowie maszyn. Trzy niezależne przekaźniki, kompaktowa obudowa, prosty montaż na szynie DIN oraz funkcjonalność potwierdzona certyfikatami jakości to gwarancja niezawodności i bezpieczeństwa każdej instalacji.
