Dostępny
1 zestyk przełączny
6 A
230 V AC/DC
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 230 V |
| Napięcie wejściowe AC min. | 195 V |
| Napięcie wejściowe AC maks. | 253 V |
| Napięcie wejściowe DC | 230 V |
| Napięcie wejściowe DC min. | 195 V |
| Napięcie wejściowe DC maks. | 253 V |
| Prąd wejściowe | 3 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 10 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

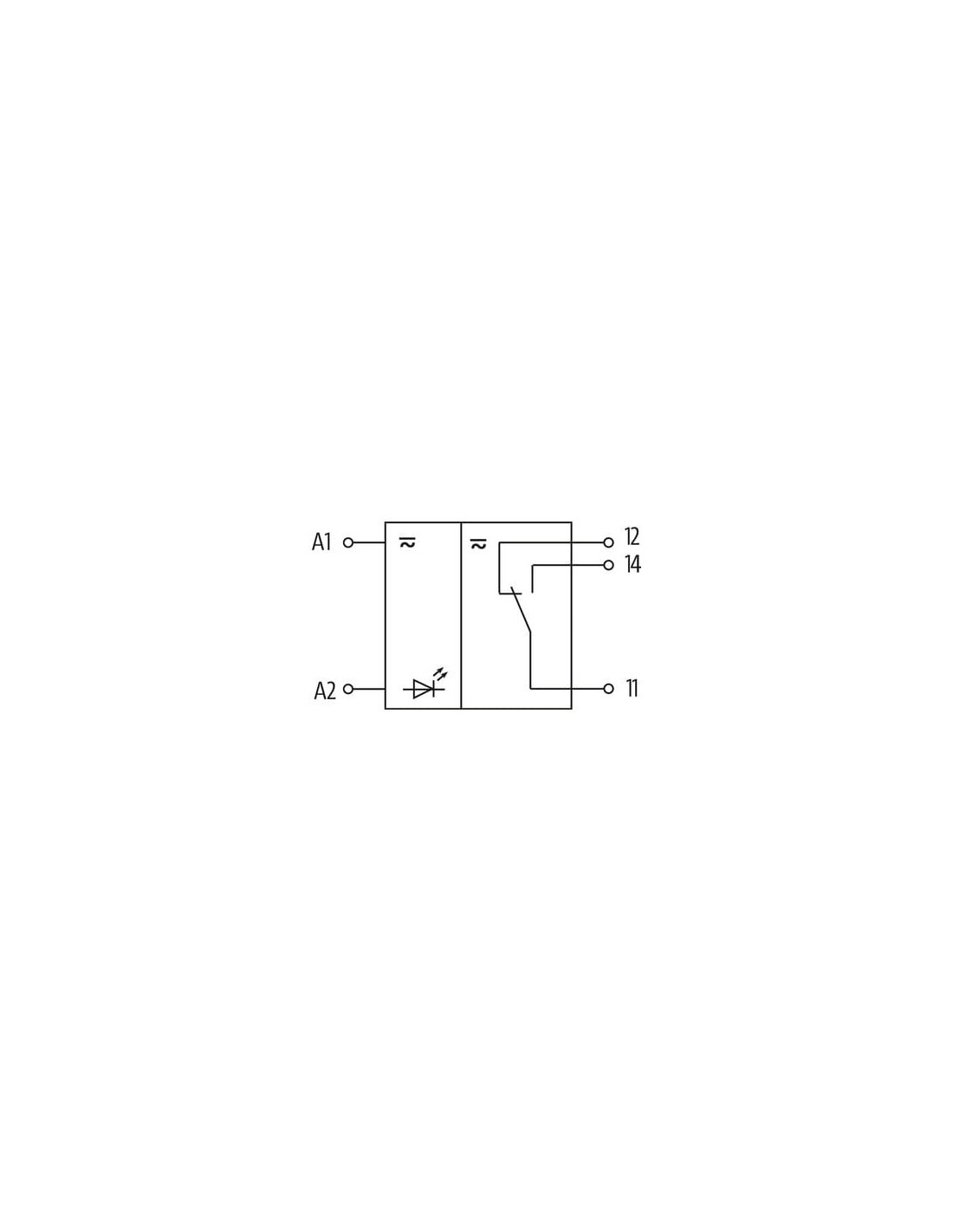

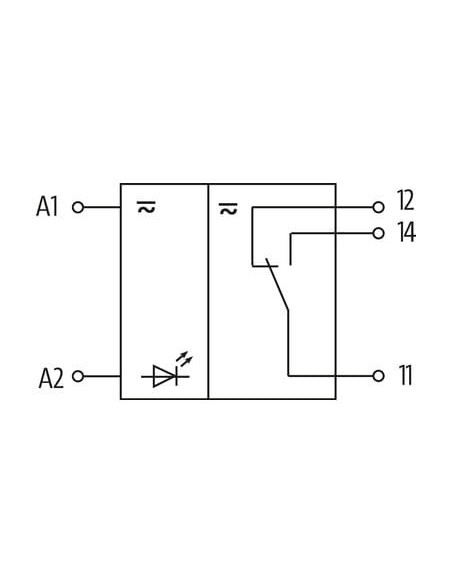

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Przekaźnik MIRO 6.2 230V-1W-FK – niezawodne sterowanie i bezpieczeństwo
Przekaźnik MIRO 6.2 230V-1W-FK (kod produktu: 6652040) to nowoczesny przekaźnik interfejsowy, zaprojektowany z myślą o zastosowaniach przemysłowych, gdzie niezwykle istotne są kompaktowe wymiary, pewność działania oraz łatwość montażu na szynie DIN. Produkt wyróżnia się wysoką jakością wykonania oraz parametrami, które pozwalają na uniwersalne wykorzystanie w systemach automatyki i sterowania.
Cechy charakterystyczne i zalety przekaźnika MIRO 6.2 230V-1W-FK
- Kompaktowa obudowa: szerokość jedynie 6,2 mm umożliwia montaż w szafach sterowniczych o ograniczonej przestrzeni.
- Szeroki zakres napięcia sterowania: praca zarówno przy napięciu AC, jak i DC od 195 V do 253 V.
- Łatwy i szybki montaż na standardowej szynie DIN (EN 60715), co ułatwia integrację z innymi elementami automatyki.
- Zaciski sprężynowe FK: szybkie, pewne i beznarzędziowe podłączanie przewodów, co skutkuje wyższą odpornością na drgania oraz niezawodnym połączeniem.
- Wskaźnik LED: zielona dioda LED umożliwia prostą diagnostykę stanu pracy przekaźnika.
- Bezpieczna separacja obwodów zgodnie z normą EN 60947-1 zapewnia ochronę użytkowników i podłączonych urządzeń.
- Wysoka trwałość mechaniczna i elektryczna: aż 20 milionów cykli mechanicznych oraz elektrycznych.
Typowe zastosowania przekaźnika interfejsowego MIRO 6.2 230V-1W-FK
Przekaźnik interfejsowy MIRO 6.2 doskonale sprawdza się w:
- Automatyce przemysłowej – pośredniczenie między urządzeniami sterującymi a elementami wykonawczymi.
- Sterowaniu maszynami i liniami produkcyjnymi – niezawodne przełączanie sygnałów sterujących w trudnych warunkach przemysłowych.
- Systemach BMS (zarządzania budynkiem) – rozdzielanie sygnałów, ochrona oraz sygnalizacja stanu pracy.
- Systemach zabezpieczeń i alarmowych – separacja i przekazywanie sygnałów w obwodach bezpieczeństwa.
- Panele sterownicze i rozdzielnice – efektywne wykorzystanie miejsca dzięki wąskiej obudowie.
Parametry, na które warto zwrócić uwagę
Przekaźnik MIRO 6.2 230V-1W-FK charakteryzuje się pojedynczym zestykiem przełącznym, zdolnym przenosić prąd do 6 A (AC-12), oraz maksymalnym napięciem łączeniowym 250 V AC/DC. Materiał styków AgSnO2 zapewnia wysoką odporność na zużycie i niezawodność przez długi okres pracy. Dzięki zastosowaniu zacisków sprężynowych podłączenie przewodów przebiega błyskawicznie, bez ryzyka poluzowania połączenia.
Obudowa zapewnia poziom ochrony IP20 i skutecznie zabezpiecza przekaźnik w trudnych warunkach przemysłowych, a cykle pracy pozwalają na użycie produktu nawet w aplikacjach wymagających bardzo wysokiej liczby operacji przełączania.
Dlaczego warto stosować przekaźnik MIRO 6.2 230V-1W-FK?
- Kompaktowe rozwiązanie dla ciasnych rozdzielnic sterowniczych.
- Uniwersalność dzięki szerokiemu zakresowi napięcia cewki (AC/DC).
- Wysoka pewność działania dzięki wytrzymałym styków AgSnO2 i sprężynowym zaciskom.
- Długa żywotność mechaniczna i elektryczna gwarantuje niezawodność nawet przy bardzo intensywnej eksploatacji.
- Bezpieczeństwo i zgodność z normami przemysłowymi, w tym bezpieczna separacja zgodnie z EN 60947-1.
Przekaźnik MIRO 6.2 230V-1W-FK to produkt dedykowany wymagającym aplikacjom, gdzie niezawodność, oszczędność miejsca oraz szybki montaż mają kluczowe znaczenie.
