1 przekaźnik; 1 zestyk zwierny
5 A
24 V DC
Dioda LED (zielona)
Zaciski śrubowe
VW Nr ID: 1232252
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 15 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 5 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni 0.15 hv, Ag hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 56 mm |
| Szerokość | 12 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |

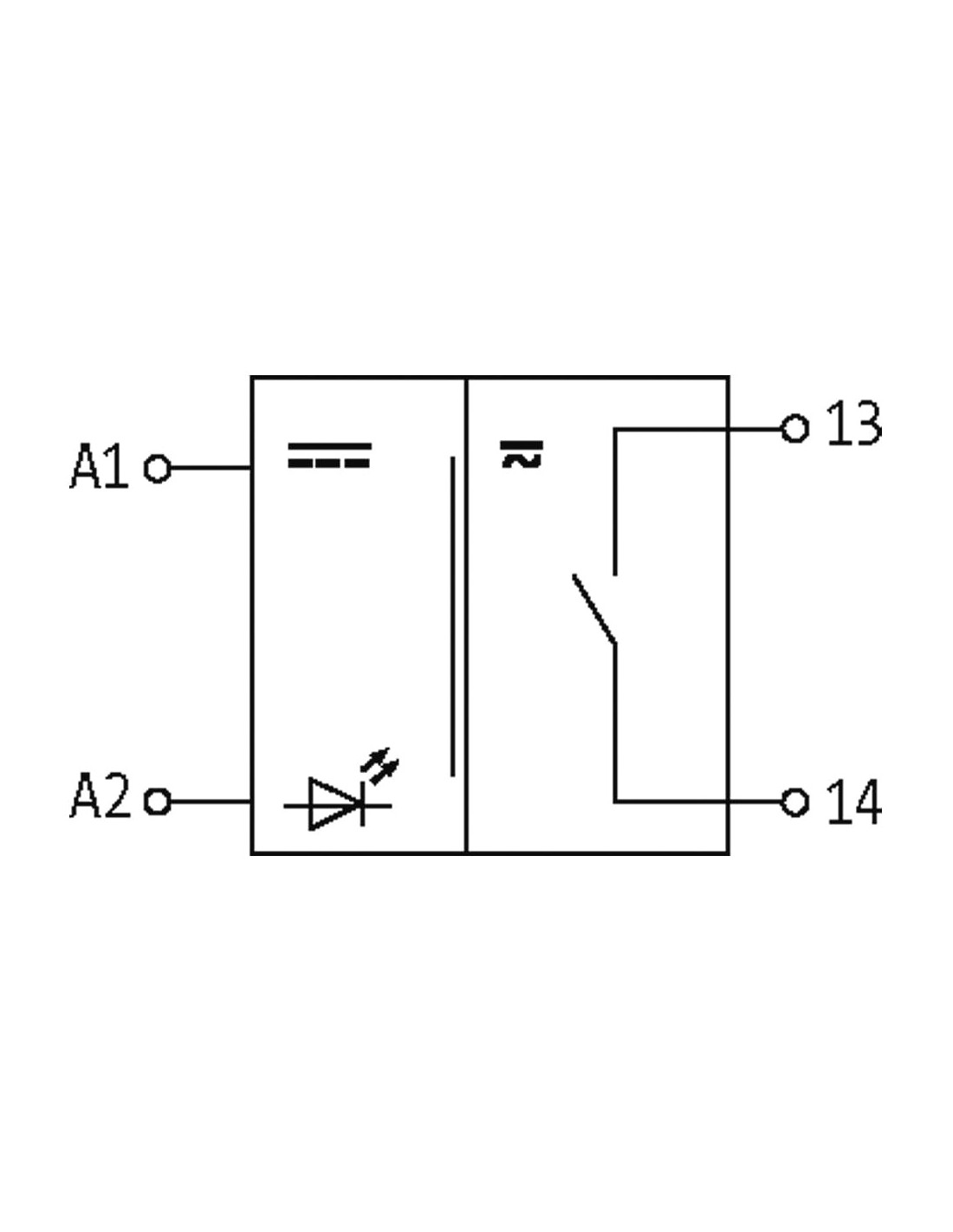

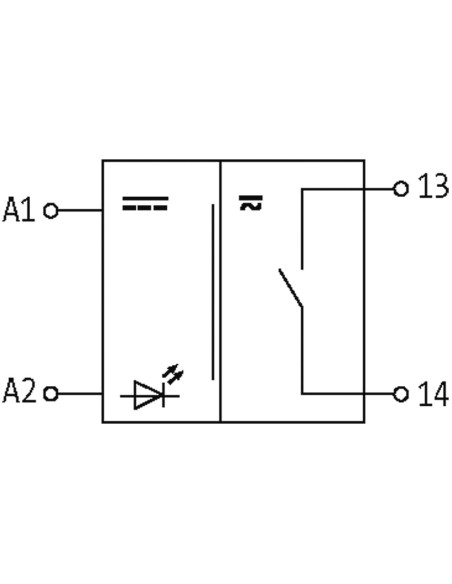

Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 14 |
Przekaźnik RMM 11/24VDC Murrelektronik – uniwersalne rozwiązanie dla automatyki
Przekaźnik RMM 11/24VDC WE: 24VAC/DC - WY: 250VAC/DC/5A (kod produktu: 512764) to kompaktowy moduł, który znajduje szerokie zastosowanie w systemach automatyki przemysłowej, instalacjach sterowniczych oraz szafach rozdzielczych. Zaprojektowany do pracy z napięciem sterującym 24 V AC/DC, umożliwia bezpieczne przełączanie obciążeń do 250 V AC/DC przy maksymalnym prądzie 5 A.
Zastosowanie przekaźnika przemysłowego – przewaga i wszechstronność
Przekaźnik RMM 11/24VDC jest idealny wszędzie tam, gdzie wymagana jest niezawodna i szybka realizacja przełączania sygnałów w aplikacjach przemysłowych. Moduł umożliwia zarówno separację galwaniczną pomiędzy wejściem a wyjściem, jak również realizację funkcji sterujących i sygnalizacyjnych.
- Automatyka przemysłowa: integracja z systemami PLC i urządzeniami wykonawczymi
- Instalacje budynkowe: sterowanie oświetleniem, wentylacją, ogrzewaniem
- Szafy sterownicze i rozdzielcze: montaż na standardowej szynie DIN TH35 lub G32 (zgodność z EN 60715)
- Szybka sygnalizacja stanu: wyraźny sygnał LED informujący o załączonym przekaźniku
- Ochrona urządzenia: wysoki poziom izolacji oraz długa trwałość elektryczna i mechaniczna
Zalety przekaźnika RMM 11/24VDC w zastosowaniach automatyki
Kompaktowa obudowa o wymiarach 12 x 56 x 64 mm umożliwia montaż w miejscach o ograniczonej przestrzeni. Wysoka trwałość mechaniczna i elektryczna (do 20 milionów cykli) zapewnia długą i bezproblemową eksploatację. Przekaźnik posiada wysoki poziom odporności na przepięcia (znamionowy pik napięciowy 4 kV), co jest kluczowe w środowiskach przemysłowych.
Urządzenie wyposażone jest w zaciski śrubowe, które gwarantują pewne i łatwe połączenie przewodów. Zielony kolor uchwytów stykowych ułatwia identyfikację i podłączenie torów sygnałowych oraz zasilających. Styk wykonany z Ag Ni 0.15 hv oraz Ag hv zapewnia wysoką niezawodność działania nawet w trudnych warunkach.
Typowe możliwości wykorzystania przekaźnika RMM 11/24VDC
Produkt świetnie sprawdzi się jako element pośredniczący w rozbudowanych układach sterowania, do separacji sygnałów oraz do sterowania urządzeniami o większej mocy. Znajduje zastosowanie w sterowaniu maszynami, urządzeniami HVAC, systemami alarmowymi, automatyce bram, a także w wielu innych aplikacjach przemysłowych i komercyjnych.
- Monitorowanie i sygnalizacja procesów technologicznych
- Załączanie i odłączanie obciążeń o napięciu do 250 V AC/DC
- Sterowanie urządzeniami wykonawczymi (silniki, zawory, siłowniki)
- Realizowanie funkcji logicznych i bezpieczeństwa
Przekaźnik Murrelektronik RMM 11/24VDC stanowi niezawodne i optymalne rozwiązanie dla inżynierów oraz techników, którzy poszukują sprawdzonego modułu do integracji z systemami automatyki oraz sterowania.
