Dostępny
2 zestyki zwierne
6 A
24 V AC/DC
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 20 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

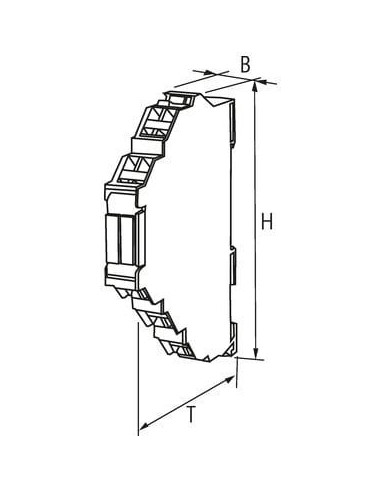

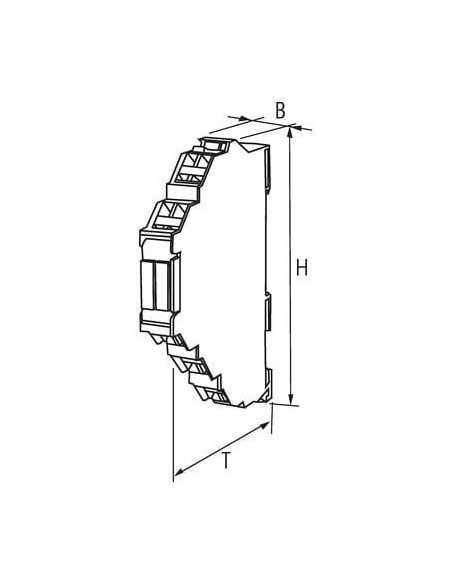

| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 23 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
Przekaźnik wyjściowy MIRO 12.4 24V-2S 6652104 – uniwersalne rozwiązanie do automatyki
Przekaźnik wyjściowy MIRO 12.4 24V-2S o kodzie 6652104 firmy Murrelektronik to wysokiej jakości element automatyki przemysłowej, zaprojektowany z myślą o wymagających aplikacjach, które potrzebują niezawodnego sterowania i separacji sygnałów. Miniaturowa obudowa o szerokości zaledwie 12,4 mm umożliwia montaż w rozdzielnicach o ograniczonej przestrzeni.
Zastosowanie przekaźnika MIRO 12.4 24V-2S w systemach automatyki
Przekaźnik MIRO 12.4 24V-2S znajduje szerokie zastosowanie w systemach sterowania, zabezpieczania oraz automatyzacji procesów przemysłowych. Produkt dedykowany jest do pracy w:
- panelach sterowniczych maszyn i urządzeń
- rozdzielnicach elektrycznych
- systemach automatyki budynkowej
- aplikacjach przemysłowych wymagających separacji galwanicznej
- układach sygnalizacyjnych oraz sterowania
Dzięki kompaktowym wymiarom i możliwości szybkiego montażu na szynie DIN (zgodność z normą EN 60715), przekaźnik sprawdzi się wszędzie tam, gdzie liczy się optymalizacja przestrzeni i wygoda instalacji.
Najważniejsze cechy i zalety przekaźnika MIRO 12.4 24V-2S 6652104
- Kompaktowy rozmiar – szerokość zaledwie 12,4 mm
- 2 zestyki zwierne (2 NO) – zapewniają szerokie możliwości sterowania
- Bezpieczna separacja według normy EN 60947-1 – wysoka ochrona galwaniczna
- Zaciski sprężynowe FK – szybkie, wygodne i trwałe podłączenie przewodów bez konieczności użycia narzędzi
- Uniwersalne napięcie cewki 24 V AC/DC – pozwala na zastosowanie w wielu systemach automatyki
- Wysoka trwałość mechaniczna i elektryczna – do 20 000 000 cykli
- Wizualizacja stanu pracy dzięki zielonej diodzie LED
- Możliwość pracy w szerokim zakresie temperatur od -25°C do +60°C
- Przystosowany do obciążeń do 6 A oraz maksymalnego napięcia 250 V
Budowa i podłączenie przekaźnika MIRO 12.4 24V-2S

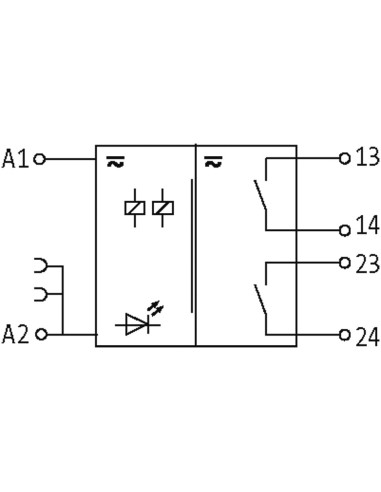

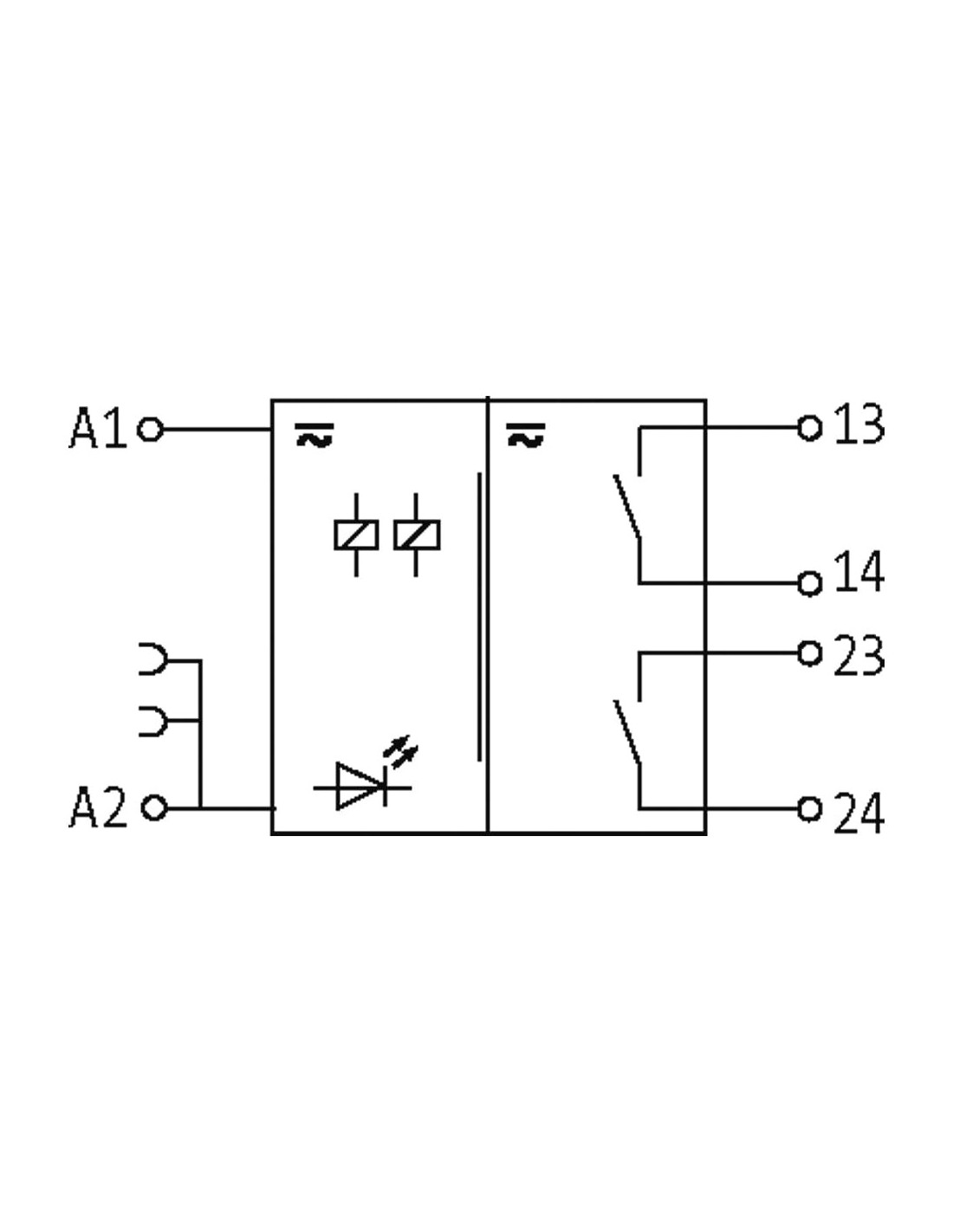

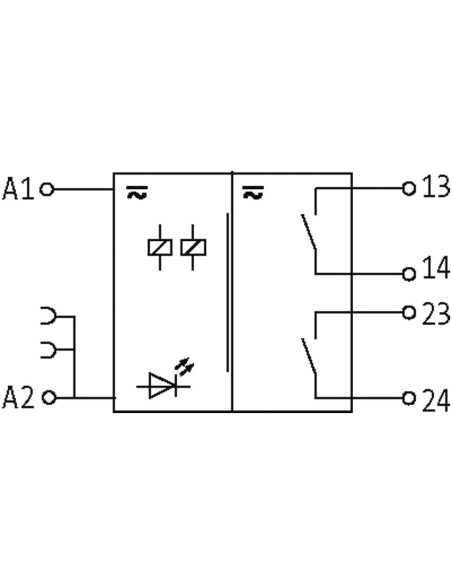

Konstrukcja urządzenia umożliwia łatwy montaż na standardowej szynie montażowej DIN, co znacznie upraszcza i przyspiesza konfigurację rozdzielnicy. Zaciski sprężynowe gwarantują pewne i szybkie połączenie przewodów. Klarowny schemat połączeń pozwala na bezproblemowe podłączenie przekaźnika do obwodu sterowania.
Obudowa wykonana z trwałego tworzywa zapewnia ochronę mechaniczną i bezpieczeństwo użytkowania, a wyraźne oznaczenia na froncie obudowy ułatwiają identyfikację punktów podłączeniowych. Zastosowane materiały stykowe (Ag Sn O2) zapewniają długą żywotność urządzenia, nawet przy wysokich obciążeniach.
Typowe zastosowania przekaźnika wyjściowego MIRO 12.4 24V-2S:
- Separacja i wzmacnianie sygnałów sterujących w układach PLC
- Izolacja galwaniczna sygnałów między urządzeniami różnych producentów
- Sterowanie napędami, lampami, zaworami i sygnalizatorami
- Kaskadowanie torów sygnałów przy zachowaniu bezpieczeństwa separacji
Urządzenie jest szczególnie polecane do zastosowań, gdzie wymagana jest niezawodność, bezpieczeństwo oraz kompaktowa forma przy zachowaniu wysokiej trwałości i łatwości montażu.
