Dostępny
2 zestyki przełączne
6 A
24 V DC
Zaciski śrubowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 18 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy na wyjście sygnału maks. | 20 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

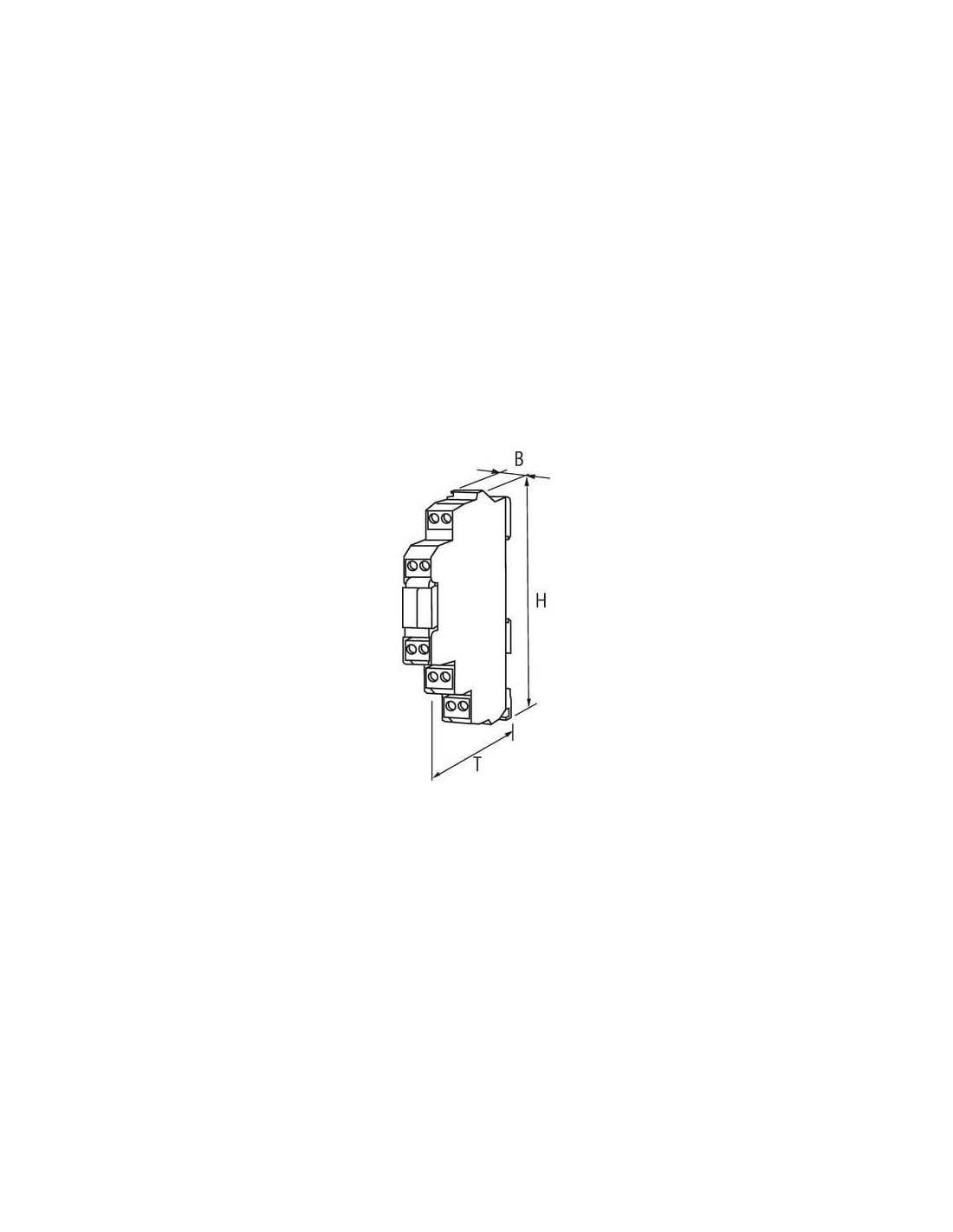

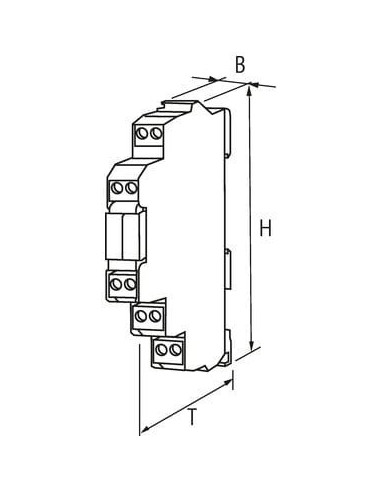

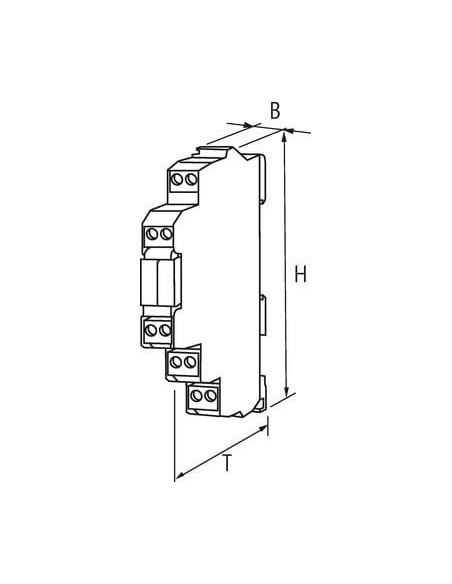

| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |

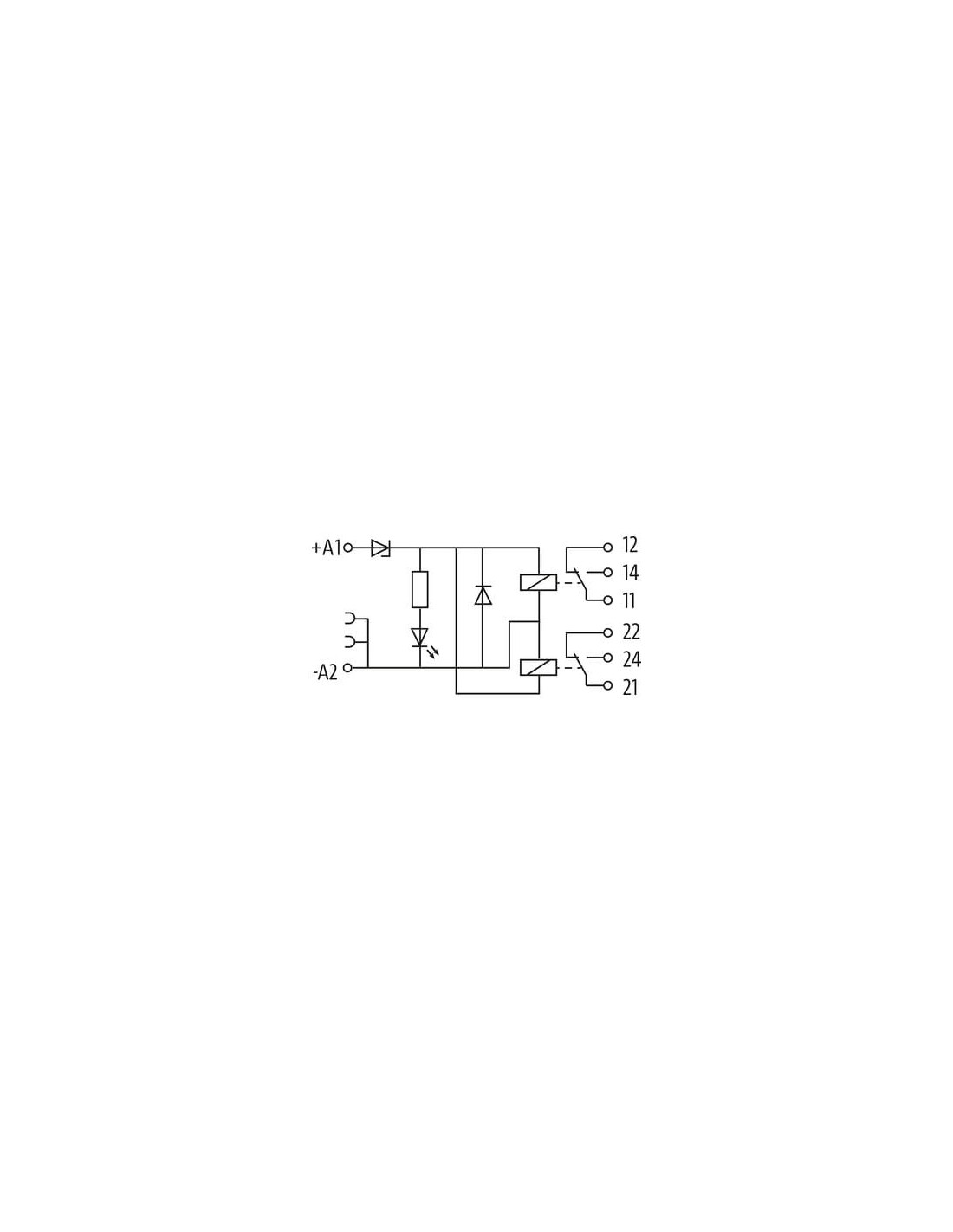

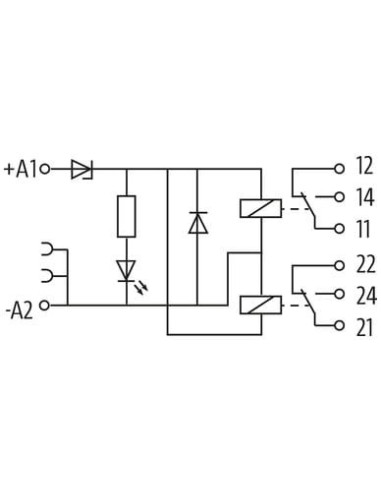

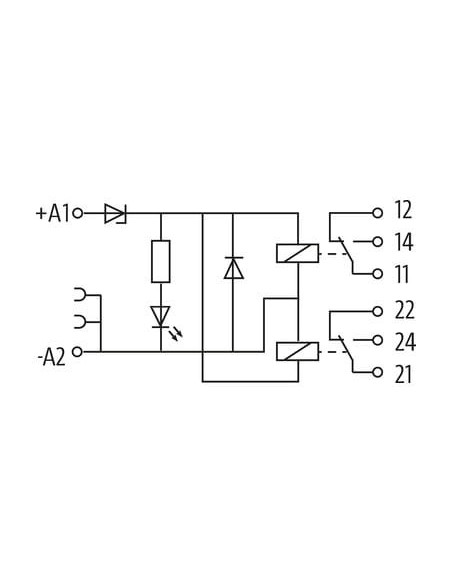

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 12 |
| PIN 2 | 22 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 21 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 + |
| PIN 2 | A 2 - |

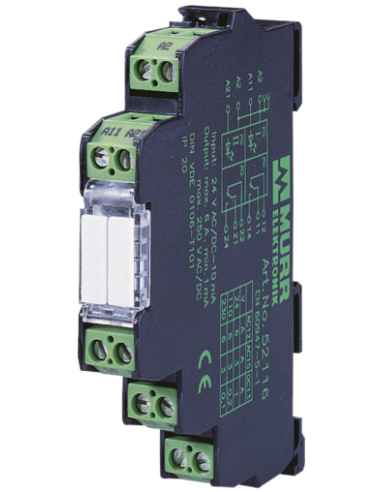

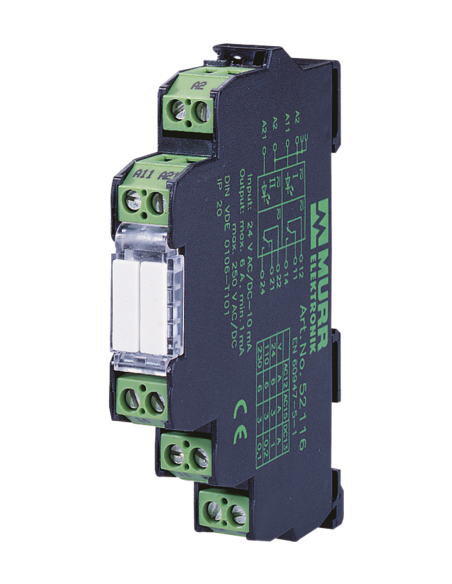

Przekaźnik MIRO 12.4 WE:24VDC - wytrzymały przekaźnik przemysłowy 52110 do zastosowań automatyki
Przekaźnik MIRO 12.4 WE:24VDC o kodzie 52110 to niezawodny i uniwersalny przekaźnik interfejsowy, przeznaczony do zastosowań przemysłowych oraz automatyki budynkowej. Dzięki kompaktowej konstrukcji umożliwia oszczędność miejsca w szafach sterowniczych, a jednocześnie zapewnia wysoki poziom bezpieczeństwa i niezawodności działania.
Główne zalety przekaźnika MIRO 12.4 WE:24VDC
- Bezpieczna separacja galwaniczna zgodnie z normą EN 60947-1.
- Dwa zestyki przełączne o wysokiej odporności na obciążenie – do 6 A.
- Możliwość pracy w szerokim zakresie napięć wejściowych DC (od 19,2 do 30 V DC).
- Kompaktowe wymiary: szerokość 12,4 mm – idealny do szaf sterowniczych o ograniczonej przestrzeni.
- Szybki czas zadziałania i opadania, umożliwiający stosowanie w wymagających aplikacjach z częstą zmianą stanów.
- Montowany na szynę DIN (EN 60715) – łatwy i szybki montaż.
- Zintegrowana dioda LED pozwala błyskawicznie kontrolować stan pracy przekaźnika.
- Wysoka odporność elektryczna i mechaniczna – nawet 20 milionów cykli pracy.
Zastosowania przekaźnika elektromechanicznego MIRO 12.4 WE:24VDC
Przekaźnik MIRO 12.4 WE:24VDC z powodzeniem wykorzystywany jest w:
- instalacjach automatyki przemysłowej, liniach produkcyjnych oraz systemach sterowania maszynami.
- sterowaniu urządzeniami HVAC, wentylacją i systemami klimatyzacji.
- budowie rozdzielnic elektrycznych oraz w układach automatyki budynkowej.
- systemach zabezpieczeń i alarmowych, w których wymagana jest separacja styków dla ochrony urządzeń sterujących.
- przełączaniu obciążeń AC i DC z zachowaniem najwyższych standardów bezpieczeństwa.
Przekaźnik MIRO 12.4 WE:24VDC - solidne wykonanie i prosta instalacja
Urządzenie wyposażone jest w zaciski śrubowe, które zapewniają pewność połączenia oraz łatwość instalacji. Dzięki wytrzymałej obudowie oraz zastosowaniu wysokiej jakości materiałów styków (AgSnO2 hv) przekaźnik zapewnia długą żywotność nawet w intensywnie eksploatowanych systemach.
Najważniejsze cechy techniczne przekaźnika Murrelektronik MIRO 12.4
- Napięcie wejściowe: 24 V DC (19,2…30 V DC)
- Obciążalność styku: do 6 A / 250 V AC/DC
- Kategoria użytkowa: AC-12, AC-15, DC-13
- Moc przełączania: do 1500 VA AC lub 120 W DC
- Wysoka liczba cykli mechanicznych i elektrycznych
- Zakres temperatury pracy: od -20°C do +55°C
- Stopień ochrony: IP20
Typowe zastosowania i możliwości wykorzystania przekaźnika 52110
Dzięki uniwersalnym parametrom przekaźnik MIRO 12.4 WE:24VDC doskonale sprawdza się w rozmaitych aplikacjach przemysłowych i automatyki, gdzie wymagane jest niezawodne przełączanie sygnałów oraz separacja galwaniczna obwodów o różnych potencjałach. To idealne rozwiązanie dla konstruktorów maszyn, automatyki budynkowej oraz systemów BMS wymagających kompaktowych i łatwych w montażu komponentów.
