Dostępny
1 zestyk przełączny
6 A
24 V AC/DC
Zaciski śrubowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 17 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

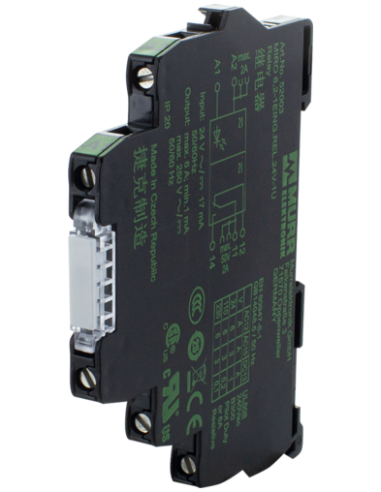

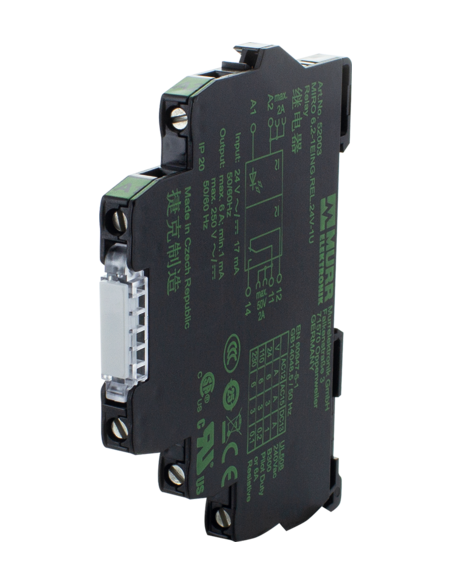

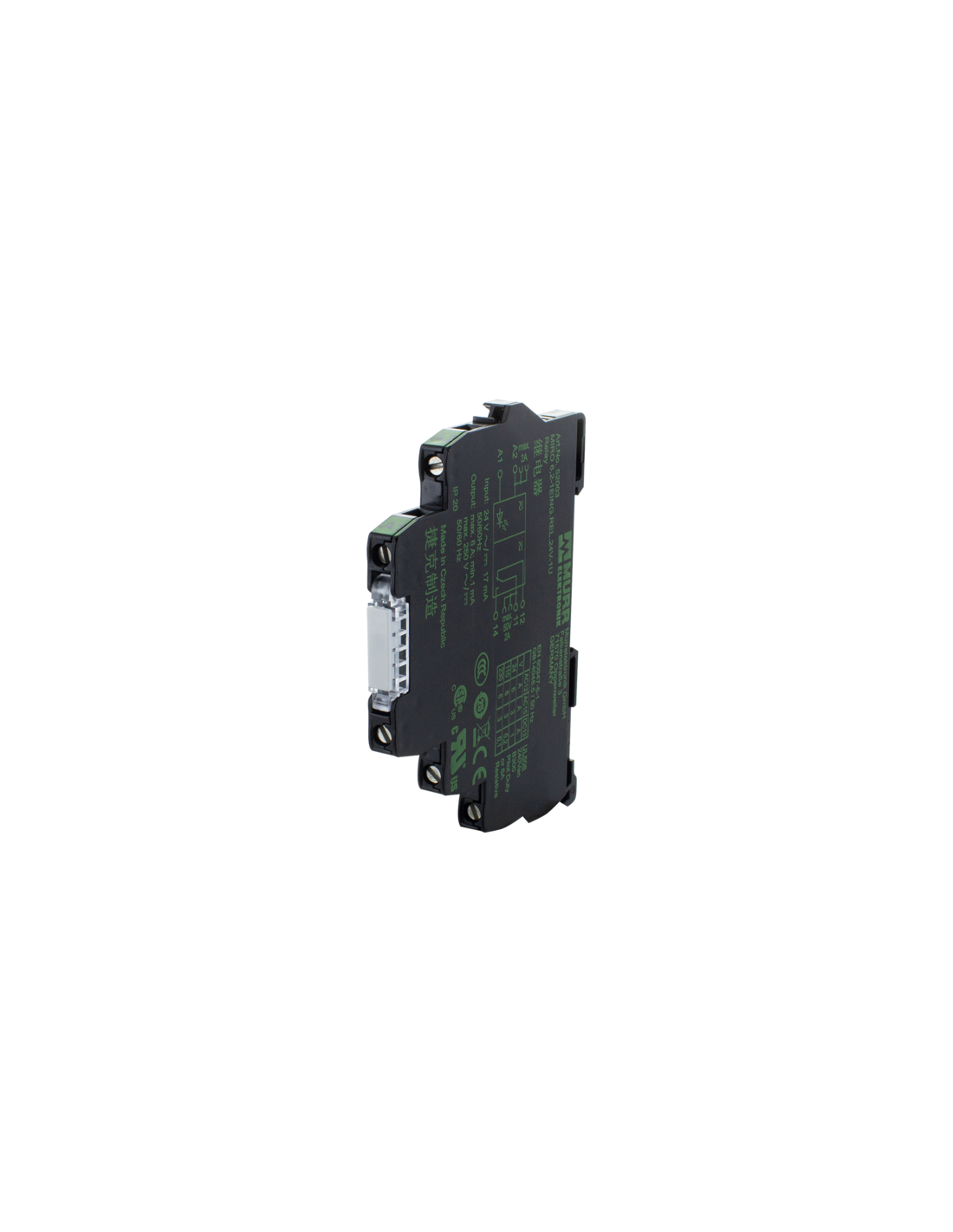

Przekaźnik MIRO 6.2 WE:24VAC/DC – WY:250VAC/DC/6A 52003 – przekaźnik przemysłowy na szynę DIN
Przekaźnik MIRO 6.2 to specjalistyczny przekaźnik elektromagnetyczny, przeznaczony do zastosowań w automatyce przemysłowej oraz instalacjach elektrycznych, gdzie wymagana jest niezawodność, bezpieczeństwo separacji oraz niewielkie wymiary. Model 52003 obsługuje napięcie wejściowe 24 V AC/DC i umożliwia przełączanie obciążenia do 250 V AC/DC przy maksymalnym prądzie do 6 A.
Zalety i cechy wyróżniające przekaźnik MIRO 6.2, kod produktu 52003
- Kompaktowa szerokość 6,2 mm – pozwala na znaczną oszczędność miejsca w rozdzielnicach i szafach sterowniczych.
- Uniwersalne napięcie sterowania 24 V AC/DC – umożliwia elastyczne zastosowanie zarówno w instalacjach prądu zmiennego, jak i stałego.
- Bezpieczna separacja galwaniczna (zgodnie z EN 60947-1) – zapewnia ochronę użytkownika i urządzeń przed przepięciami i zwarciami.
- Wysoka trwałość mechaniczna i elektryczna – do 20 milionów cykli, co przekłada się na długą i bezawaryjną pracę.
- Szybka reakcja na sygnał – czas zadziałania poniżej 10 ms, czas opadania maks. 15 ms oraz krótki czas odbicia.
- Wskaźnik LED (kolor żółty) – optyczna sygnalizacja stanu ułatwia diagnostykę oraz serwis.
- Zaciski śrubowe – gwarantują pewność połączenia oraz prosty i szybki montaż.
- Mocowanie na szynie DIN (EN 60715) – umożliwia szybką instalację i demontaż w standardowych systemach automatyki.
Możliwości wykorzystania i typowe zastosowania przekaźnika przemysłowego MIRO 6.2
Produkt idealnie sprawdza się jako interfejs pomiędzy układami sterowania (np. PLC) a elementami wykonawczymi, takimi jak lampki sygnalizacyjne, elektrozawory, styczniki czy mniejsze silniki. Dzięki zwiększonej odporności na zakłócenia oraz wysokiej sile przełączania przekaźnik może być używany w:
- Sterowaniu instalacjami HVAC
- Automatyce budynkowej
- Przemysłowych liniach produkcyjnych
- Tablicach rozdzielczych i panelach sterujących
- Urządzeniach bezpieczeństwa
Dzięki zgodności ze standardami bezpieczeństwa oraz certyfikatom przekaźnik może być stosowany w aplikacjach wymagających niezawodnych systemów separujących oraz tam, gdzie liczy się maksymalna trwałość i pewność działania w trudnych warunkach przemysłowych.
Konstrukcja, niezawodność i bezpieczeństwo stosowania przekaźnika MIRO 6.2
Obudowa wykonana z wysokiej klasy materiałów gwarantuje odporność na uszkodzenia mechaniczne oraz bezpieczne użytkowanie w temperaturach od -20 do +55°C. Styk wykonany ze stopu AgSnO2 zapewnia długą żywotność oraz skuteczność przełączania sygnałów i mocy.
Maksymalna moc łączeniowa wynosi 1500 VA dla obwodów AC oraz 120 W dla prądu stałego, co pozwala stosować przekaźnik zarówno do sterowania, jak i prostych aplikacji wykonawczych. Możliwość pracy z obciążeniami indukcyjnymi i pojemnościowymi to dodatkowy atut w środowiskach z dynamicznie zmieniającymi się parametrami pracy.
Specyfikacja podłączenia i montażu
Przekaźnik MIRO 6.2 posiada pięć wygodnych zacisków śrubowych o wyraźnym oznakowaniu oraz ergonomiczny kształt, który umożliwia prosty montaż na szynie nośnej. Wymiary: 91 mm (wysokość), 6,2 mm (szerokość), 71 mm (głębokość) czynią ten produkt jednym z najcieńszych rozwiązań w tej klasie urządzeń.

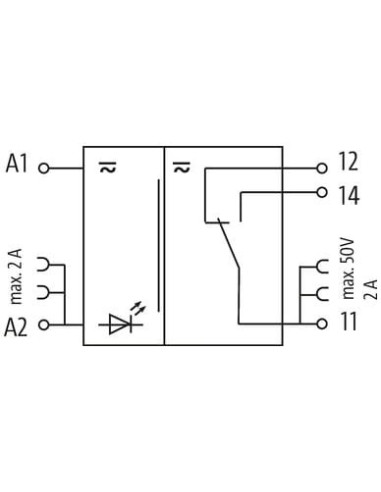

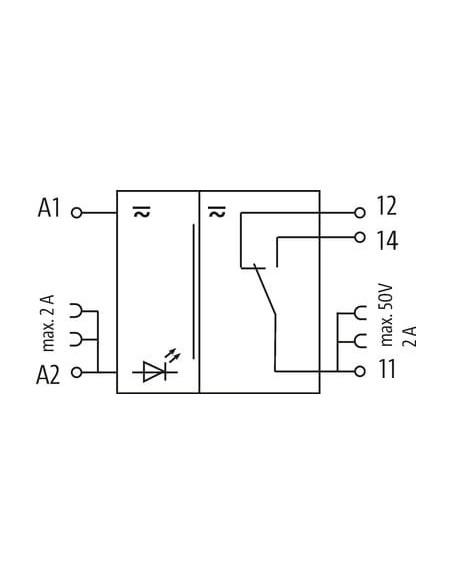

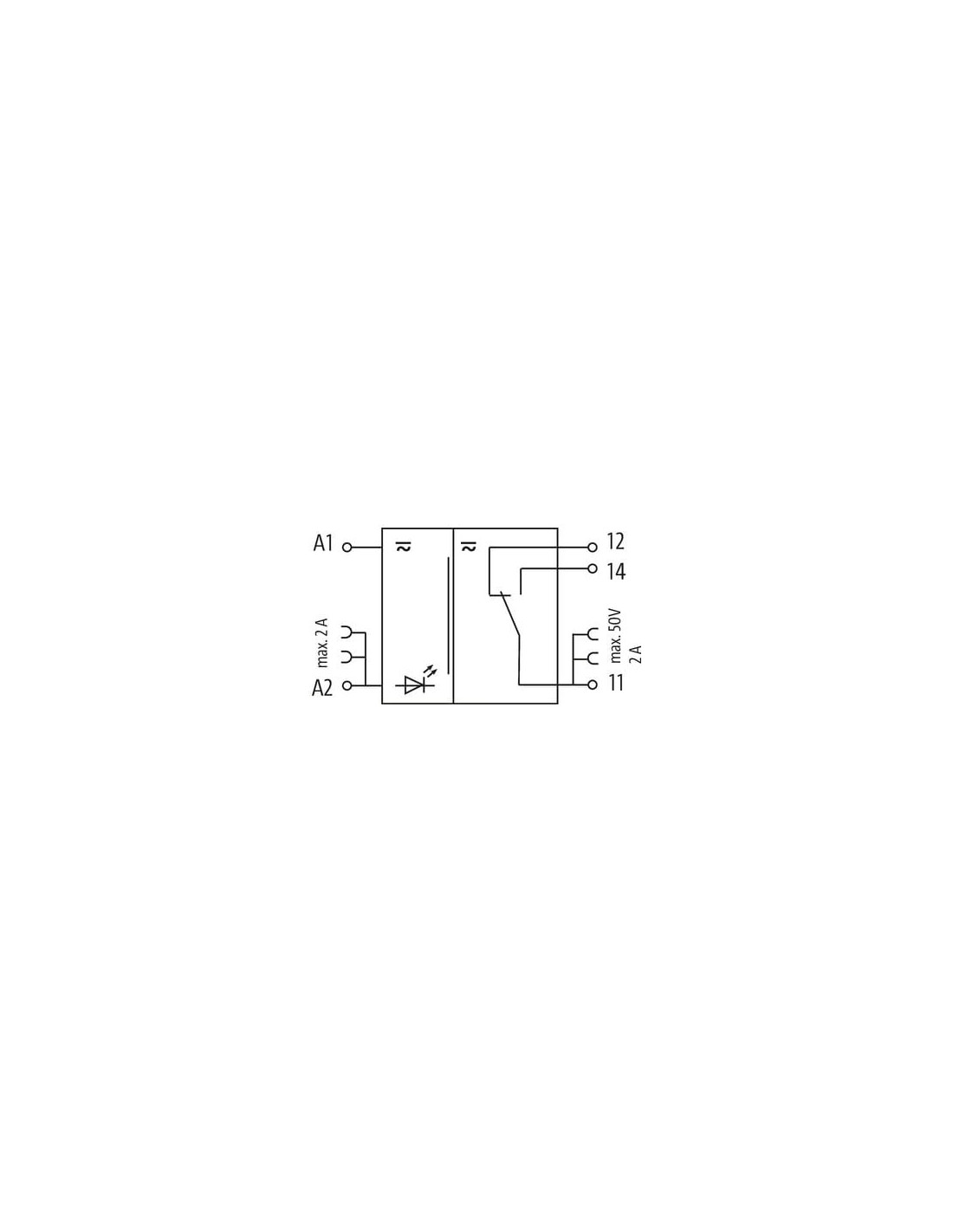

- Pin A1, A2 – sterowanie zasilaniem cewki
- Pin 11, 12, 14 – zestyk przełączny (1PDT)
Wyraźny schemat połączeń oraz prosta konstrukcja urządzenia ułatwiają wdrożenie w większości dostępnych aplikacji automatyki.
Podsumowanie – przekaźnik MIRO 6.2 WE:24VAC/DC wyjście 250VAC/DC/6A
Przekaźnik MIRO 6.2 kod 52003 to profesjonalny wybór do zastosowań wymagających niezawodnej separacji sygnału, dużej liczby cykli pracy oraz kompaktowych rozmiarów. Dzięki wysokiej trwałości, elastyczności napięć wejściowych oraz szerokim możliwościom zastosowania sprawdzi się w każdej rozdzielnicy przemysłowej, panelu sterującym oraz systemie automatyki budynkowej.
