1 zestyk przełączny
6 A
230 V AC/DC
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 230 V |
| Napięcie wejściowe AC min. | 195 V |
| Napięcie wejściowe AC maks. | 253 V |
| Napięcie wejściowe DC | 230 V |
| Napięcie wejściowe DC min. | 195 V |
| Napięcie wejściowe DC maks. | 253 V |
| Prąd wejściowe | 3 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 10 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

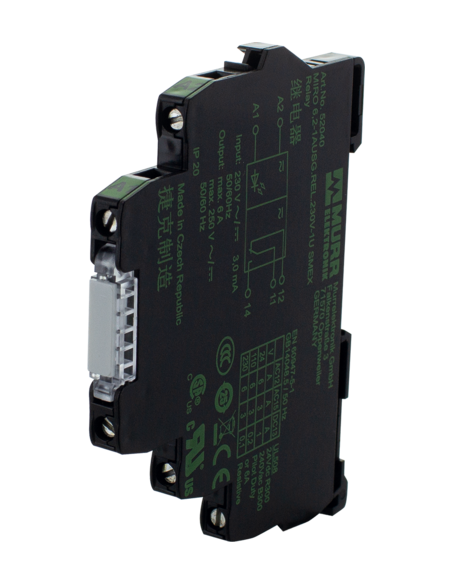

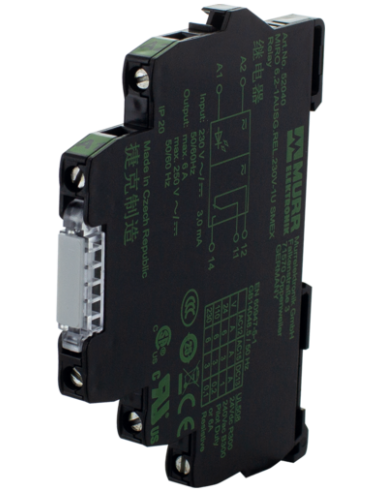

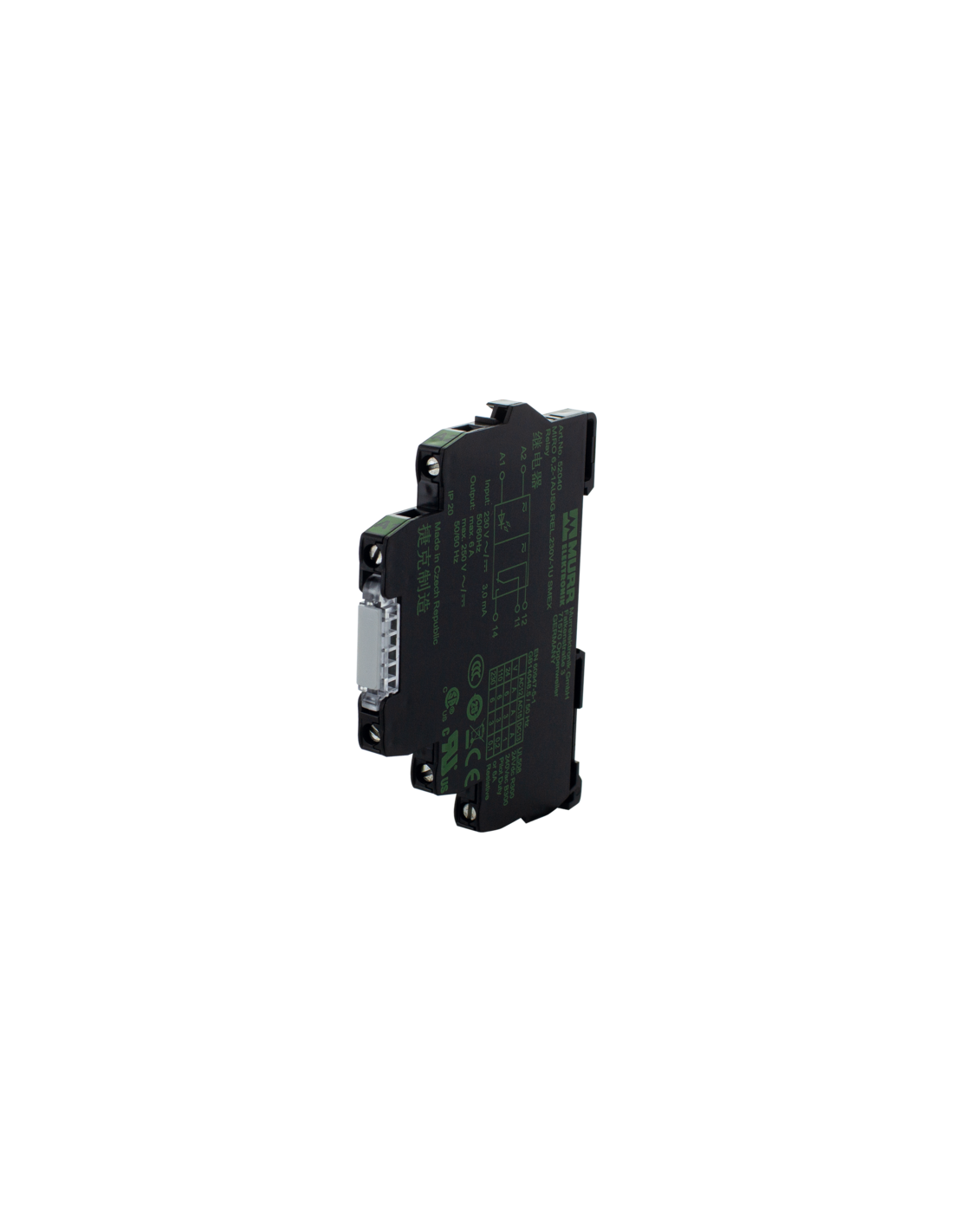

Przekaźnik MIRO 6.2 WE:230VAC/DC – niezawodne przełączanie w automatyce
Przekaźnik MIRO 6.2 (kod produktu: 52040) to uniwersalny element stosowany w automatyce przemysłowej, zaprojektowany do pracy w systemach sterowania o napięciu wejściowym 230 V AC/DC. Kompaktowe wymiary (wysokość 91 mm, szerokość 6,2 mm, głębokość 71 mm) oraz możliwość montażu na szynach DIN (EN 60715) sprawiają, że przekaźnik przemysłowy MIRO 6.2 doskonale sprawdza się w rozdzielnicach, szafach sterowniczych oraz instalacjach automatyki.
Zastosowania przekaźnika MIRO 6.2
Przekaźnik jednowyjściowy o maksymalnym prądzie łączeniowym 6 A, dzięki swoim właściwościom, jest wykorzystywany w wielu aplikacjach, takich jak:
- Sterowanie układami oświetleniowymi, grzewczymi i wentylacyjnymi
- Sygnałizacja stanów w instalacjach przemysłowych
- Separacja galwaniczna sygnałów sterujących
- Automatyka budynkowa i przemysłowa
- Bezpieczne przełączanie obciążeń zarówno AC, jak i DC
Konstrukcja przekaźnika zapewnia bezpieczną separację zgodnie z EN 60947-1, co zwiększa bezpieczeństwo użytkowania w rozbudowanych systemach sterowania.
Najważniejsze zalety przekaźnika MIRO 6.2 230VAC/DC
- Uniwersalność zastosowania – wejście 230 V AC lub DC
- Wytrzymałość mechaniczna i elektryczna: do 20 000 000 cykli
- Wysoka niezawodność działania – styk wykonany z materiału AgSnO2 o zwiększonej odporności na przepalanie
- Kompaktowa obudowa o szerokości 6,2 mm – idealna do miejsc o ograniczonej przestrzeni
- Wskaźnik LED sygnalizujący stan pracy — szybka diagnostyka i serwisowanie
- Bardzo niskie zużycie energii przez cewkę (tylko 3 mA)
- Ochrona przepięciowa – pik znamionowy 4 kV
- Maksymalna moc łączeniowa: 1500 VA (AC) / 120 W (DC)
- Możliwość pracy w szerokim zakresie temperatur: od -20°C do +55°C
Bezpieczeństwo i łatwość montażu

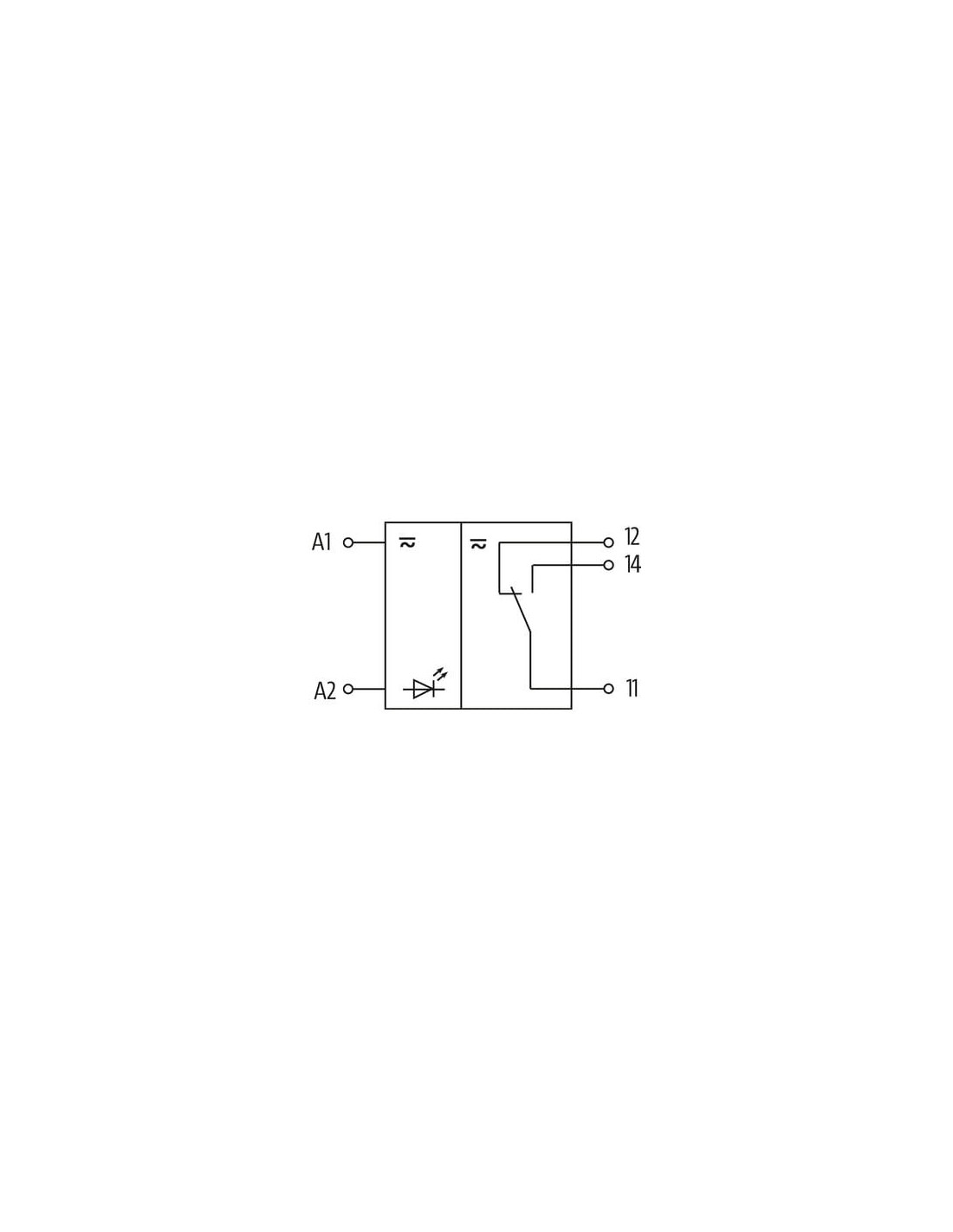

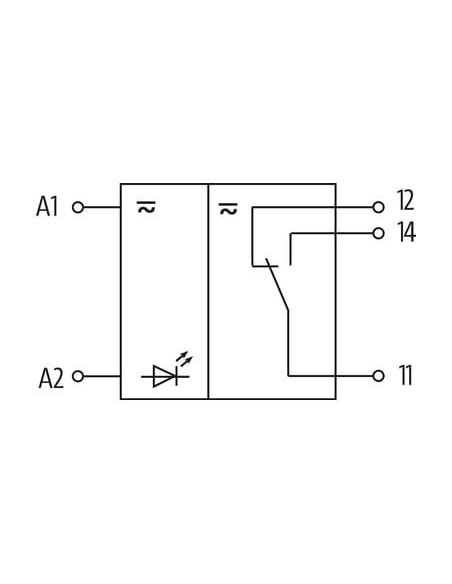

Konstrukcja przekaźnika pozwala na szybki montaż na standardowej szynie DIN, a zaciski śrubowe oznaczone są czytelną numeracją (A1, A2, 11, 12, 14), co ułatwia okablowanie. Produkt zapewnia wysoki stopień ochrony IP20, dzięki czemu nadaje się do montażu w rozdzielnicach i szafach sterowniczych.
Typowe aplikacje i środowiska pracy
Przekaźnik MIRO 6.2 rekomendowany jest do:
- Systemów automatyki budynkowej
- Paneli operatorskich i pulpitów sterowniczych
- Sterowania maszynami produkcyjnymi
- Aplikacji wymagających separacji galwanicznej sygnałów
- Przełączania sygnałów niskoprądowych i średnioprądowych do 6 A
Podsumowanie – przekaźnik MIRO 6.2 WE:230VAC/DC
Przekaźnik MIRO 6.2 to kompaktowy, niezawodny element do profesjonalnych zastosowań w automatyce przemysłowej. Szeroki zakres napięć wejściowych oraz wysokie parametry pracy łączeniowej sprawiają, że spełnia wymagania wielu aplikacji, łącząc bezpieczeństwo, trwałość i prostotę obsługi.
