1 zestyk przełączny
6 A
24 V AC/DC
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 17 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

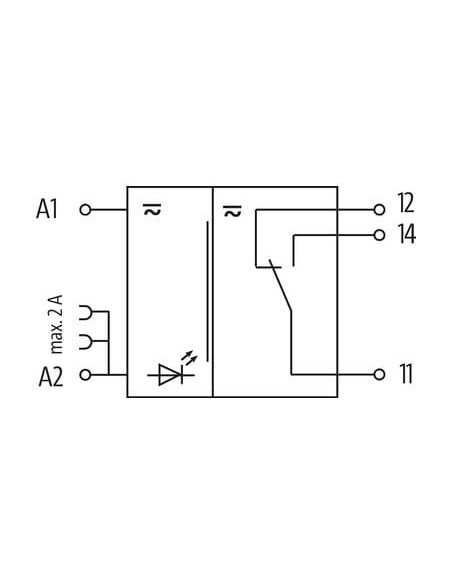

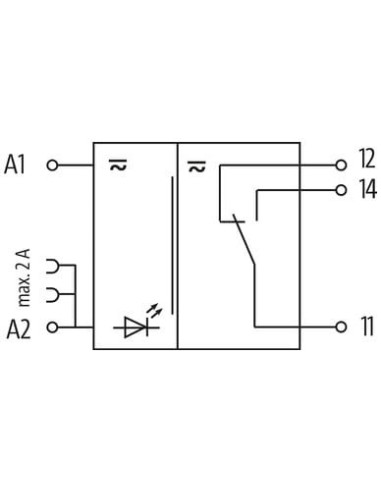

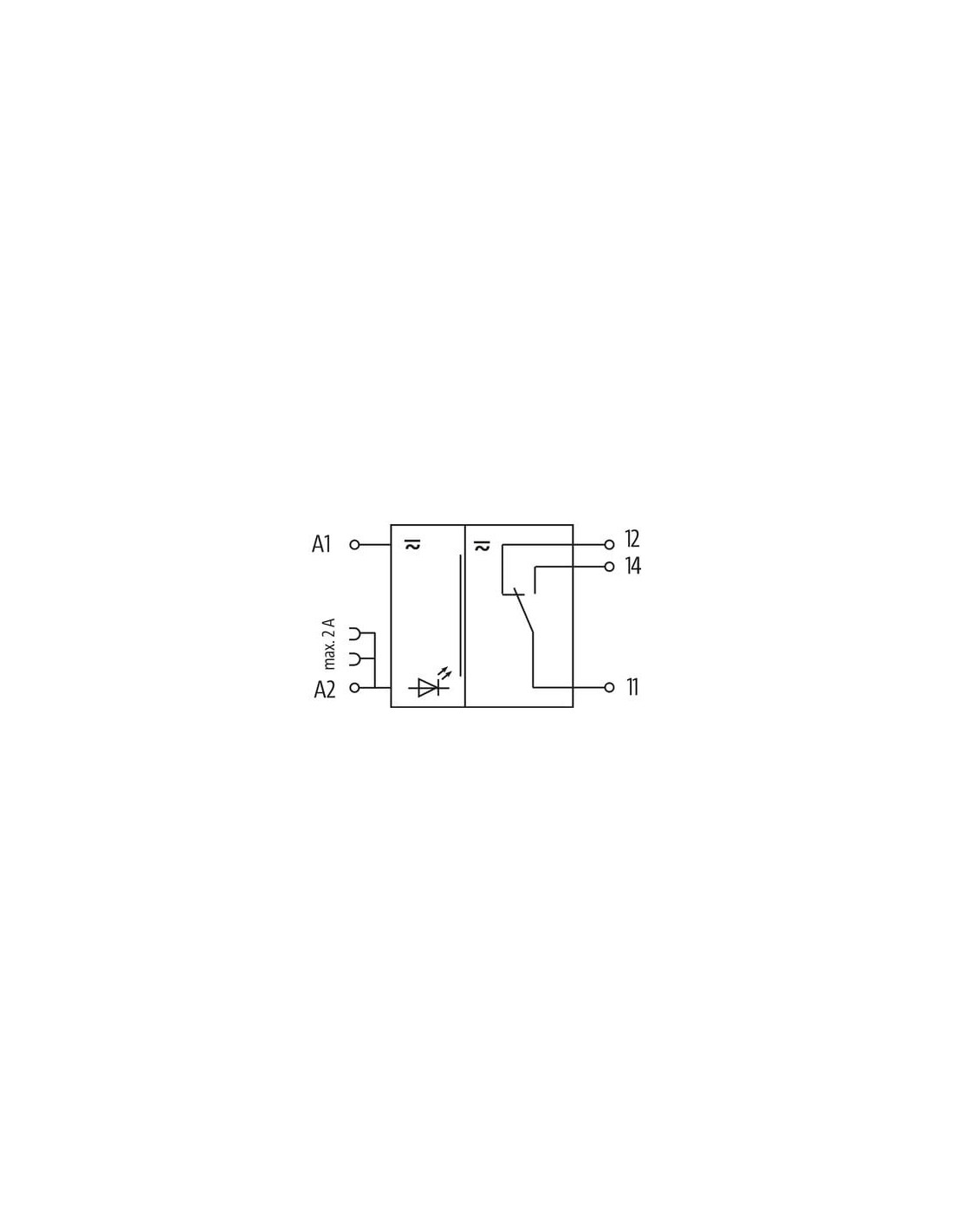

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Przekaźnik MIRO 6.2 24VDC-1U WE:24VAC/DC - WY:250VAC/DC/6A – Wysoka niezawodność w automatyce i sterowaniu
Przekaźnik MIRO 6.2 24VDC-1U (kod produktu: 6652001) to kompaktowe i uniwersalne rozwiązanie, które można zastosować zarówno w systemach automatyki przemysłowej, jak i w rozdzielnicach sterujących. Przeznaczony do montażu na szynie DIN (EN 60715), wyróżnia się wyjątkowo wąską obudową o szerokości tylko 6,2 mm, co pozwala na efektywne wykorzystanie przestrzeni w szafie sterowniczej.
Zalety i główne cechy przekaźnika MIRO 6.2 24VDC-1U
- Kompaktowa konstrukcja – idealna do zastosowań, w których kluczowa jest oszczędność miejsca.
- Uniwersalne napięcie sterujące 24 V AC/DC – umożliwia integrację w różnych systemach zasilania.
- Szeroki zakres napięć wejściowych (19,2–30 V DC) – gwarantuje stabilną pracę nawet przy wahaniach napięcia.
- Bezpieczna separacja galwaniczna zgodnie z normą EN 60947-1 – podnosi poziom ochrony urządzeń i ludzi.
- Długi czas eksploatacji – 20 milionów cykli mechanicznych oraz do 20 milionów cykli elektrycznych.
- Wysoka obciążalność styków – do 6 A przy napięciu do 250 V AC/DC.
- Zaciski sprężynowe – szybki i pewny montaż przewodów oraz eliminacja luzowania się połączeń w rezultacie wibracji.
- Wskaźnik LED – natychmiastowa sygnalizacja stanu pracy urządzenia.
- Praca w szerokim zakresie temperatur (-25°C do +60°C).
Typowe zastosowania przekaźnika przemysłowego MIRO 6.2 24VDC-1U
Przekaźnik MIRO 6.2 znajduje zastosowanie w szerokim spektrum aplikacji przemysłowych, m.in.:
- Systemy automatyki przemysłowej – sterowanie obwodami logicznymi, separacja sygnałów.
- Rozdzielnice elektryczne – odcinanie obwodów, zwiększenie bezpieczeństwa eksploatacji.
- Maszyny produkcyjne – realizacja funkcji załączania i wyłączania podzespołów elektrycznych oraz napędów.
- Układy sterowania HVAC – niezawodna praca w systemach ogrzewania, wentylacji i klimatyzacji.
- Systemy monitoringu i alarmowe – przekazywanie sygnałów sterujących w układach zabezpieczeń.
Budowa i działanie przekaźnika MIRO 6.2 24VDC-1U
Przekaźnik elektromagnetyczny MIRO 6.2 został wyposażony w jeden zestyk przełączny wykonany z trwałego materiału AgSnO2, co zapewnia odporność na przepięcia oraz długą żywotność styków. Montaż na szynie DIN jest szybki i intuicyjny, a zaciski sprężynowe znacząco przyspieszają proces instalacji.
Urządzenie jest zgodne z międzynarodowymi normami bezpieczeństwa, posiada certyfikację CE oraz oferuje stopień ochrony IP20. Jego smukła obudowa doskonale sprawdza się w nowoczesnych rozdzielnicach i układach automatyki.
Podsumowanie – Przekaźnik 24V MIRO 6.2 24VDC-1U
MIRO 6.2 24VDC-1U to niezawodny przekaźnik dla wymagających aplikacji automatyki i sterowania, gdzie liczy się kompaktowość, bezpieczeństwo oraz wydajność. Produkt dedykowany jest instalatorom i projektantom nowoczesnych układów elektrycznych, poszukującym rozwiązania sprawdzonego w trudnych warunkach przemysłowych.
