1 zestyk przełączny
6 A
24 V AC/DC
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 17 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków

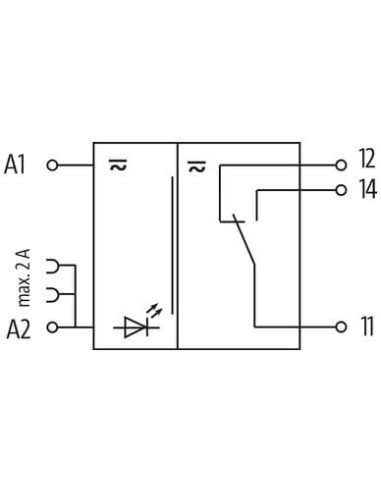

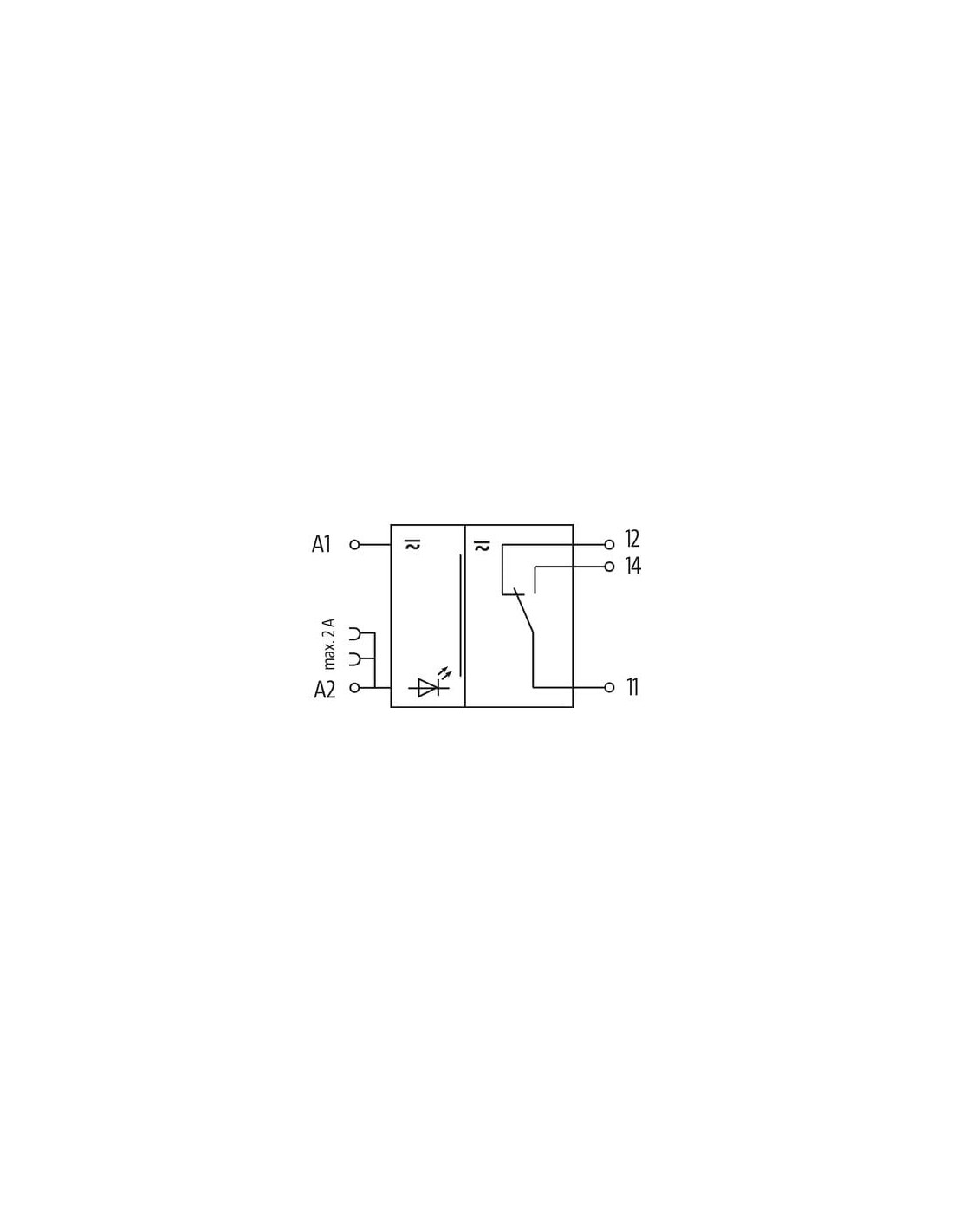

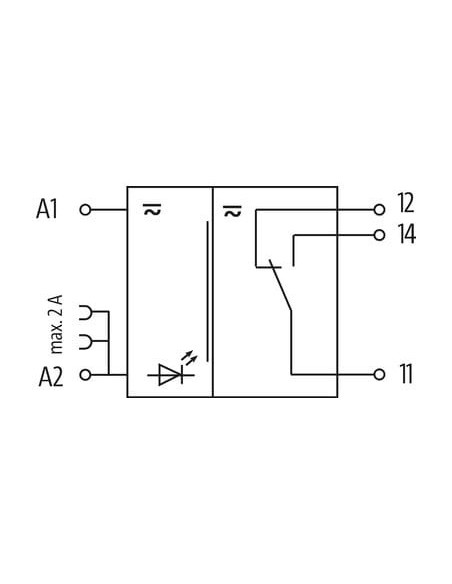

Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

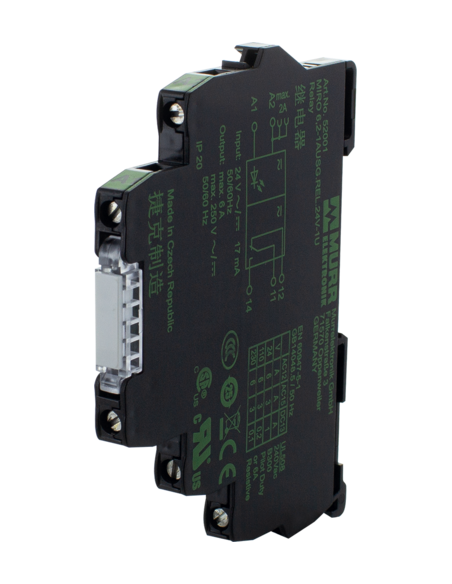

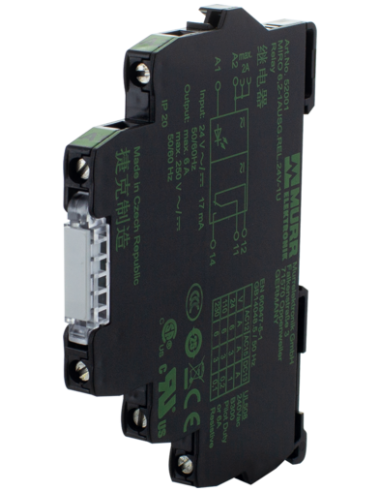

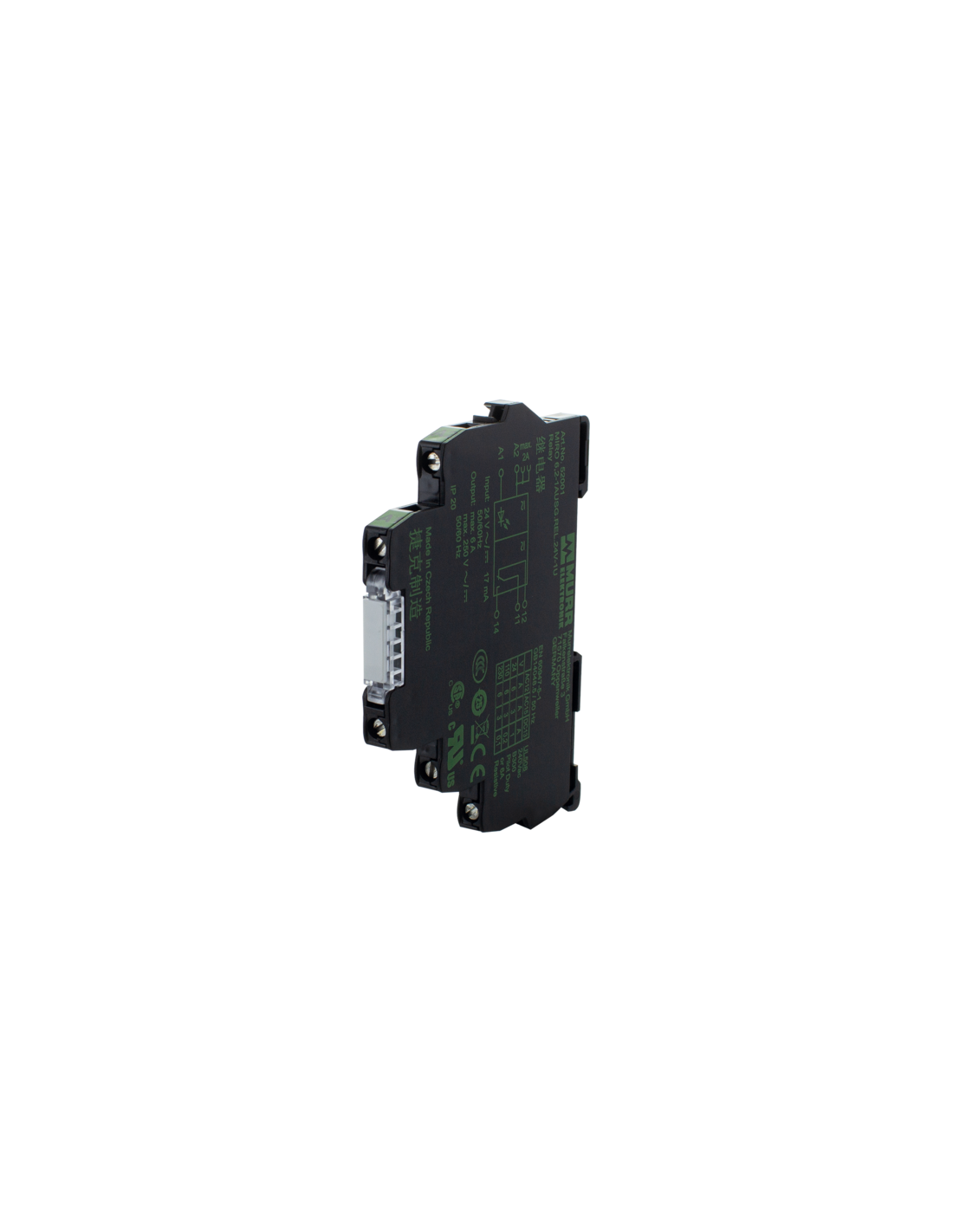

Przekaźnik przemysłowy MIRO 6.2 WE:24VAC/DC 52001 – uniwersalne rozwiązanie do automatyki
Przekaźnik MIRO 6.2 WE:24VAC/DC (kod produktu: 52001) to wysokiej klasy komponent przeznaczony do zastosowań w automatyce i elektrotechnice, gdzie kluczowa jest niezawodność oraz bezpieczeństwo działania układów sterowania. Dzięki kompaktowym wymiarom – szerokości 6,2 mm – pozwala na oszczędność miejsca w szafach sterowniczych, co jest szczególnie istotne w nowoczesnych instalacjach przemysłowych.
Główne cechy i zalety przekaźnika MIRO 6.2 WE:24VAC/DC
- Napięcie zasilania: 24 V AC/DC
- Obciążalność styków: do 6 A przy napięciu do 250 V AC/DC
- Bezpieczna separacja (zgodność z normą EN 60947-1) pomiędzy obwodami wejściowymi i wyjściowymi
- Zaciski śrubowe ułatwiające szybki i pewny montaż przewodów
- Kompaktowa konstrukcja umożliwiająca montaż na szynie DIN (EN 60715)
- Wytrzymałość elektryczna: 20 milionów cykli
- Dioda LED indykacyjna ułatwiająca diagnostykę stanu pracy (kolor zielony)
- Materiał stykowy: AgSnO₂ zapewniający wysoką trwałość i odporność na zużycie
- Zakres temperatury pracy: od -25°C do +60°C, co pozwala na wykorzystanie w szerokim zakresie aplikacji przemysłowych
Typowe zastosowania przekaźnika MIRO 6.2 WE:24VAC/DC
Przekaźnik MIRO 6.2 WE:24VAC/DC znajduje szerokie zastosowanie w:
- Układach sterowania maszyn i linii produkcyjnych
- Automatyce budynkowej (sterowanie oświetleniem, systemami HVAC)
- Zabezpieczeniach elektrycznych i rozdzielnicach przemysłowych
- Przełączaniu obciążeń AC i DC
- Montażu w sterownikach PLC, urządzeniach sygnalizacyjnych i kontrolnych
Bezpieczeństwo i niezawodność działania
Przekaźnik 52001 spełnia wymagania międzynarodowych norm bezpieczeństwa i jakości (w tym EN 60947-5-1), co gwarantuje możliwość stosowania w aplikacjach wymagających podwyższonej niezawodności oraz długiej żywotności podzespołów. Dzięki wysokiej odporności na przepięcia (pik 4 kV) oraz szerokiemu zakresowi temperatur, zapewnia bezproblemową pracę nawet w trudnych warunkach środowiskowych.
Kompaktowy montaż i wygoda instalacji
Konstrukcja o szerokości zaledwie 6,2 mm oraz możliwość montażu na szynie DIN sprawiają, że przekaźnik doskonale sprawdza się w projektach wymagających dużej gęstości upakowania elementów. Zaciski śrubowe oraz wyraźne oznaczenia przyłączy ułatwiają szybki montaż oraz wygodną identyfikację połączeń.
Dlaczego warto wybrać przekaźnik MIRO 6.2 WE:24VAC/DC?
- Niezawodność w codziennej eksploatacji – przekaźnik przystosowany do intensywnej, wieloletniej pracy
- Możliwość pracy z napięciami AC i DC – elastyczność zastosowania w różnych systemach
- Certyfikaty bezpieczeństwa – spełnienie rygorystycznych norm technicznych i jakościowych
- Intuicyjna diagnostyka – dzięki zielonej diodzie LED świadczącej o stanie pracy urządzenia
Produkt przeznaczony dla profesjonalistów projektujących i modernizujących instalacje sterownicze oraz systemy automatyki, gdzie liczy się niezawodność i jakość na najwyższym poziomie.
