2 przekaźniki; na 1 zestyk przełączny
8 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 10 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Additional condition switching frequency | with load |
| Częstotliwość łączeniowa maks. | 0,1 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 10 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

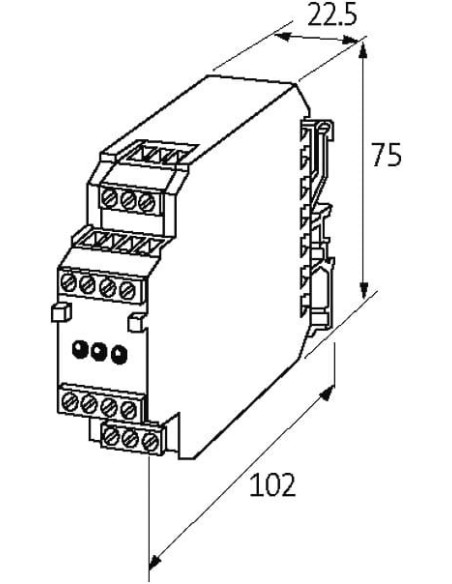

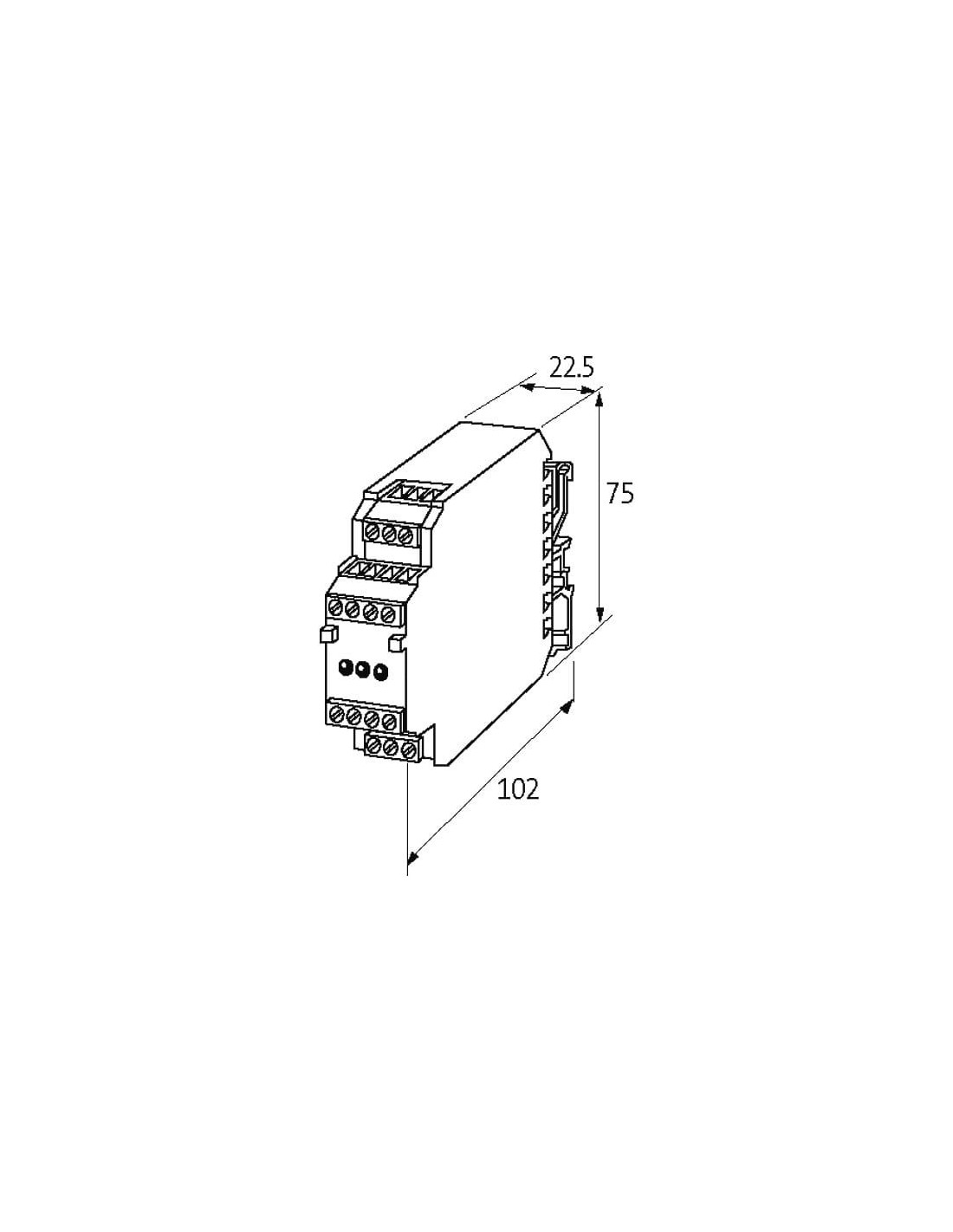

| Wysokość | 75 mm |
| Szerokość | 22,5 mm |
| Głębokość | 102 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
| Typ przyłącza 3 | X3 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | A 22 |
| PIN 2 | A 21 |
| PIN 3 | A 12 |
| PIN 4 | A 11 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 11 |
| PIN 2 | 14 |
| PIN 3 | 12 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | 22 |
| PIN 2 | 21 |
| PIN 3 | 24 |

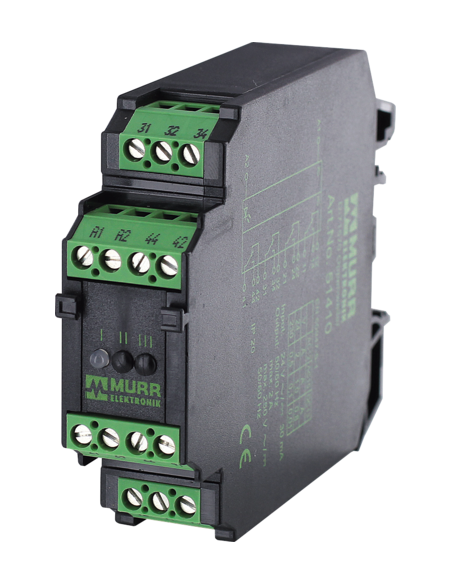

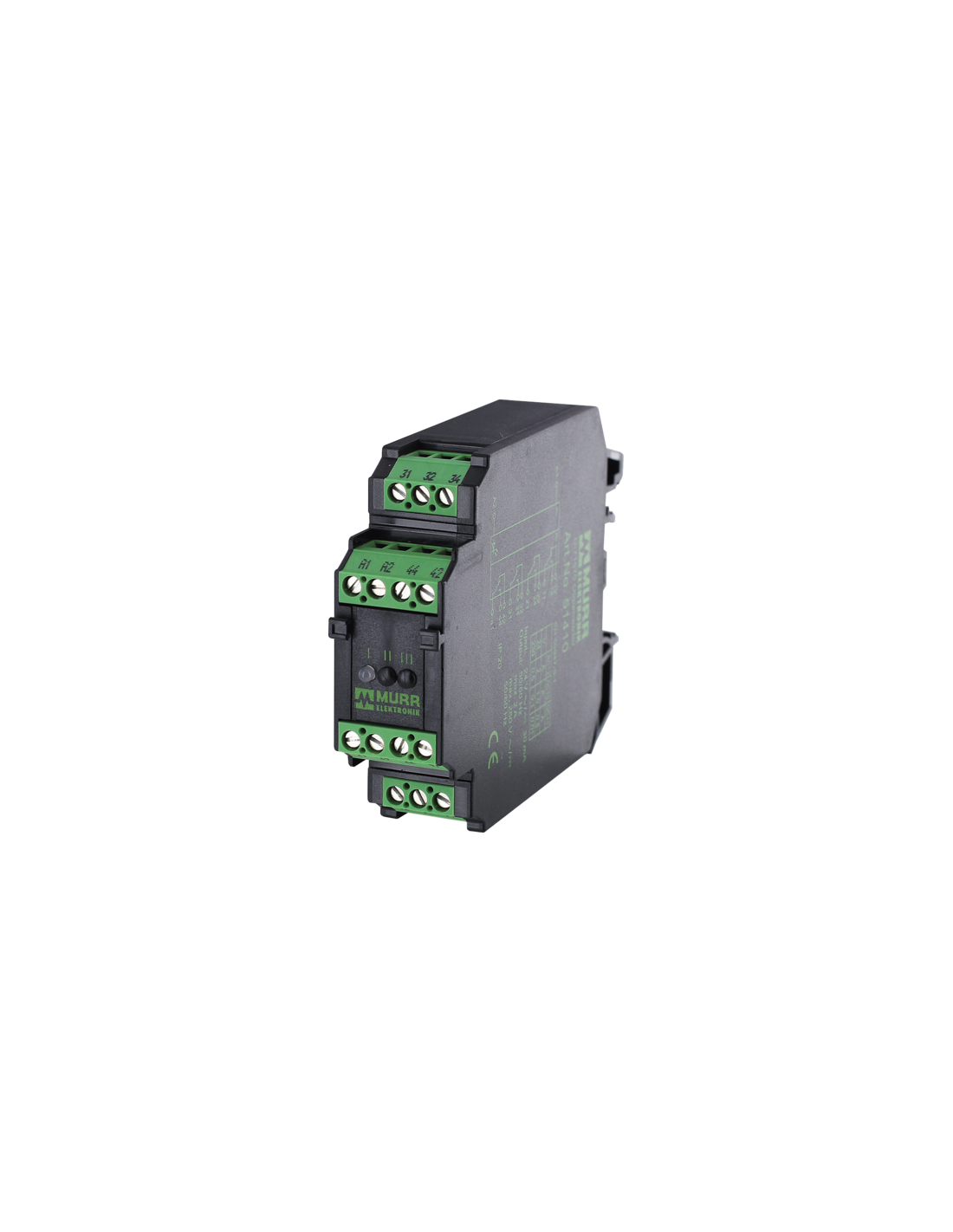

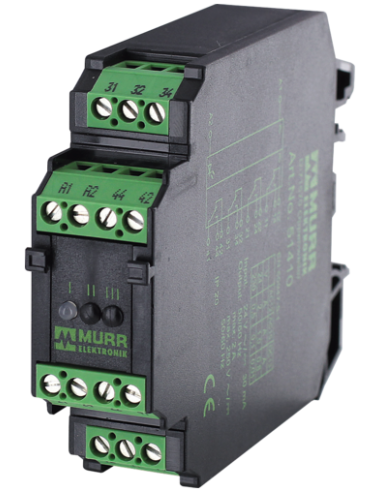

Moduł przekaźnika RM 21/24 24V AC/DC – profesjonalne rozwiązanie do automatyki i sterowania
Moduł przekaźnika RM 21/24 o kodzie produktu 51485 to wysokiej jakości urządzenie przeznaczone do zastosowań w systemach automatyki przemysłowej, instalacjach sterowniczych oraz różnorodnych aplikacjach wymagających niezawodnej separacji i przełączania sygnałów elektrycznych. Moduł ten dedykowany jest dla napięcia wejściowego 24V AC/DC, co zapewnia elastyczność montażu zarówno w układach zasilanych prądem stałym, jak i zmiennym.
Najważniejsze cechy modułu przekaźnikowego RM 21/24
- 2 niezależne przekaźniki z jednym zestykem przełącznym każdy – możliwość sterowania dwoma oddzielnymi obwodami.
- Napięcie sterujące 24V AC/DC z szerokim zakresem tolerancji (19,2 – 30V) umożliwia zastosowanie w wielu systemach automatyki.
- Wysoka obciążalność styków – maksymalny prąd łączeniowy do 8A (AC-12, 24/110/230V AC), co pozwala na bezpieczne sterowanie urządzeniami o większym poborze mocy.
- Kompaktowa obudowa (22,5 x 75 x 102 mm) – oszczędność miejsca w szafach sterowniczych, prosty montaż na szynie DIN TH35 lub G32 (zgodność z EN 60715).
- Sygnalizacja pracy LED – wyraźna dioda sygnalizuje stan przekaźnika, co ułatwia diagnostykę podczas montażu i serwisowania.
- Stabilne zaciski śrubowe zapewniają pewność połączeń oraz szybki montaż przewodów.
- Wysoki poziom izolacji elektrycznej – odporność na przepięcia do 4kV.
Zalety i typowe zastosowania modułu RM 21/24
Moduł przekaźnika RM 21/24 doskonale sprawdza się w systemach automatyki budynkowej, rozdzielniach elektrycznych, urządzeniach HVAC, maszynach przemysłowych, instalacjach alarmowych oraz wszędzie tam, gdzie istotna jest niezawodność i bezpieczeństwo działania. Dzięki szerokiemu zakresowi obsługiwanych napięć wejściowych oraz dużej wytrzymałości styków na prąd łączeniowy, moduł ten umożliwia łatwą integrację z różnorodnymi urządzeniami wykonawczymi, czujnikami czy systemami sterowania PLC.
Najważniejsze korzyści z zastosowania:
- Wysoka trwałość – mechaniczny i elektryczny cykl życia do 20 milionów cykli zapewnia długą, bezawaryjną pracę.
- Szybka i prosta instalacja na szynie DIN, dzięki kompaktowym wymiarom i wygodnym zaciskom śrubowym.
- Bezpieczna separacja galwaniczna wejścia od wyjścia, chroniąca resztę instalacji przed napięciami zakłócającymi.
- Łatwa diagnostyka stanu pracy dzięki diodzie LED kontrolującej załączenie przekaźnika.
- Możliwość stosowania w aplikacjach wymagających częstych przełączeń dzięki dużej częstotliwości cykli pracy.
Budowa i montaż modułu przekaźnika RM 21/24

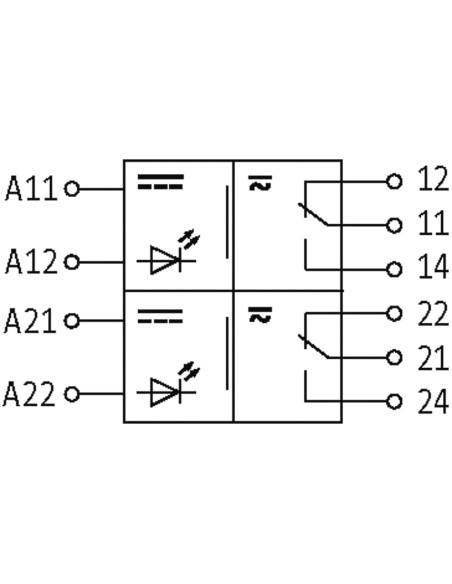

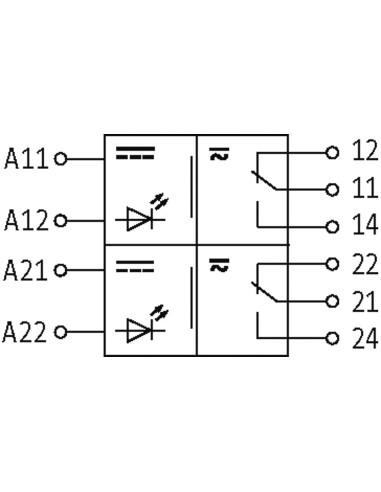

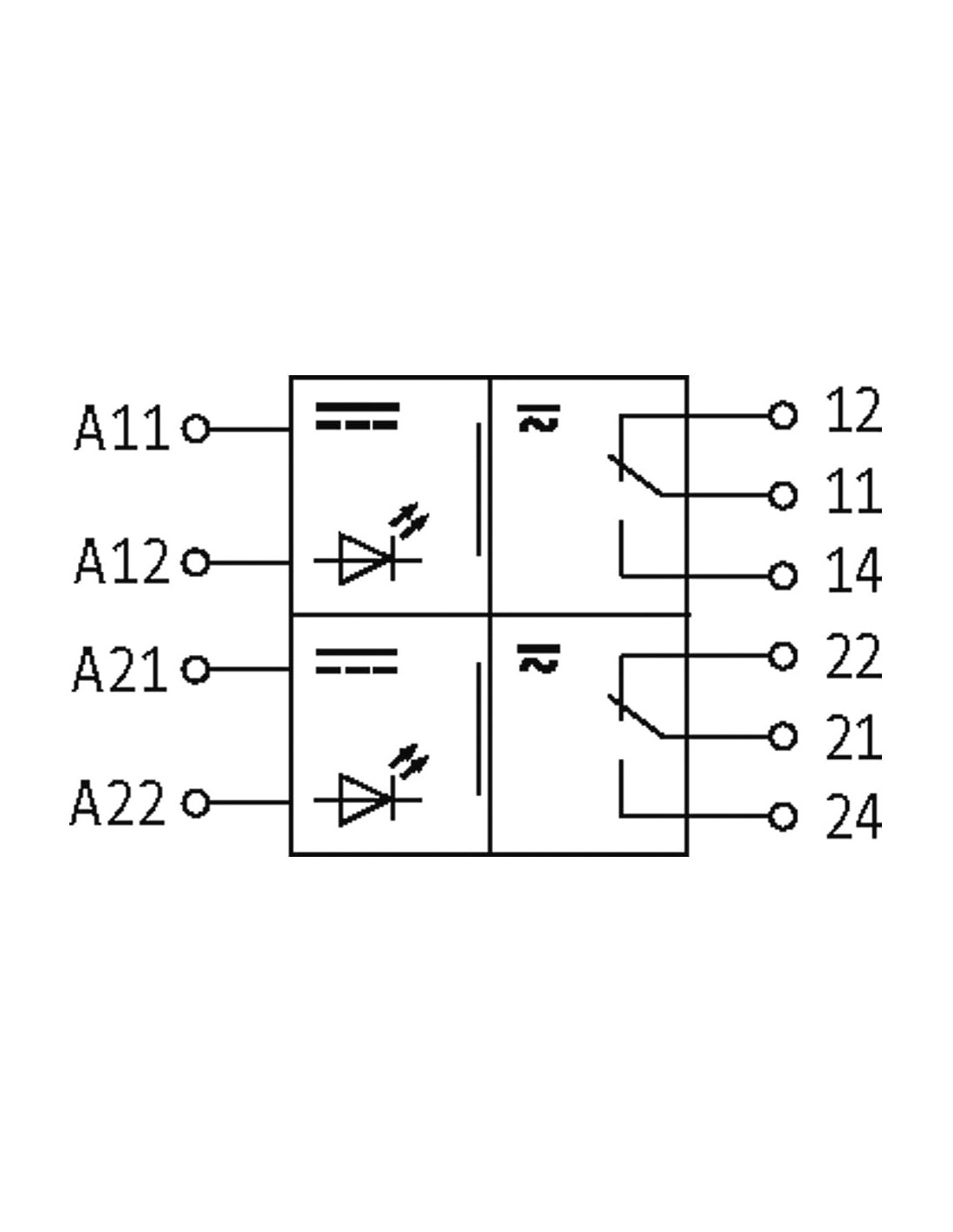

Moduł posiada trzy sekcje zacisków śrubowych z czytelnym oznaczeniem pinów oraz przejrzysty schemat połączeń. Odpowiednio oznakowane sygnały wejściowe i wyjściowe gwarantują łatwe i bezpieczne okablowanie. Obudowa wykonana jest z trwałych materiałów, odpornych na typowe warunki pracy w szafach automatyki, a szeroki zakres pracy temperaturowej (-20°C do +50°C) pozwala na montaż w różnych środowiskach przemysłowych.
Zastosowania – przekaźnik 24V AC/DC do automatyki przemysłowej i budynkowej
Moduł RM 21/24 znajduje zastosowanie w:
- automatyce przemysłowej i procesowej,
- systemach rozdziału energii,
- blokadach bezpieczeństwa,
- obwodach sterowania urządzeniami przemysłowymi,
- systemach HVAC i BMS,
- instalacjach alarmowych i sygnalizacyjnych.
To uniwersalne i wytrzymałe rozwiązanie, które sprawdzi się wszędzie tam, gdzie niezbędne jest niezawodne i pewne przełączanie sygnału 24V AC lub DC w kompaktowej formie.
