Dostępny
2 zestyki przełączne
6 A
230 V AC/DC
Zaciski sprężynowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 230 V |
| Napięcie wejściowe AC min. | 195 V |
| Napięcie wejściowe AC maks. | 253 V |
| Napięcie wejściowe DC | 230 V |
| Napięcie wejściowe DC min. | 195 V |
| Napięcie wejściowe DC maks. | 253 V |
| Prąd wejściowe | 5 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

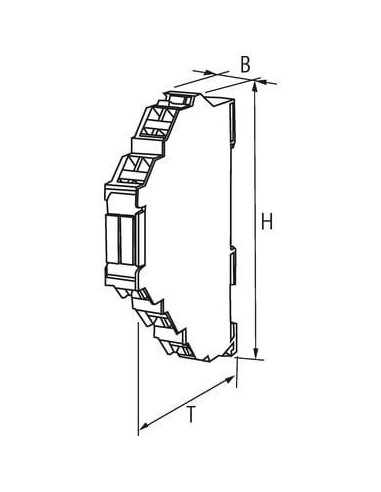

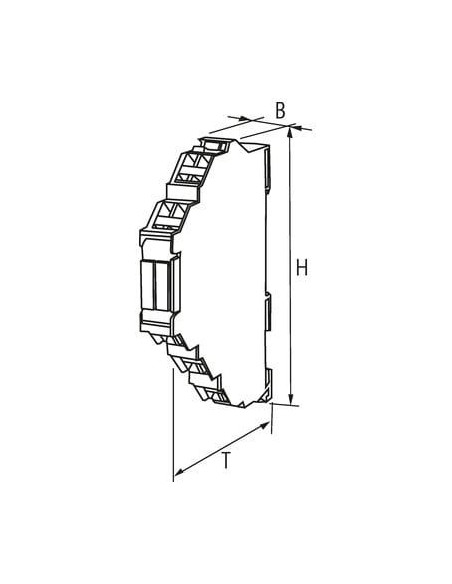

| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 12 |
| PIN 2 | 22 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 21 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |

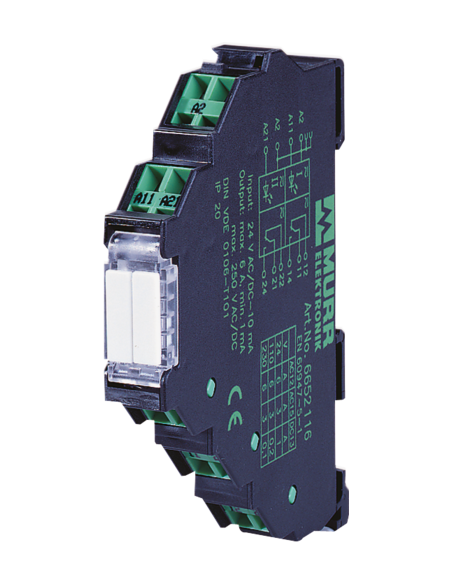

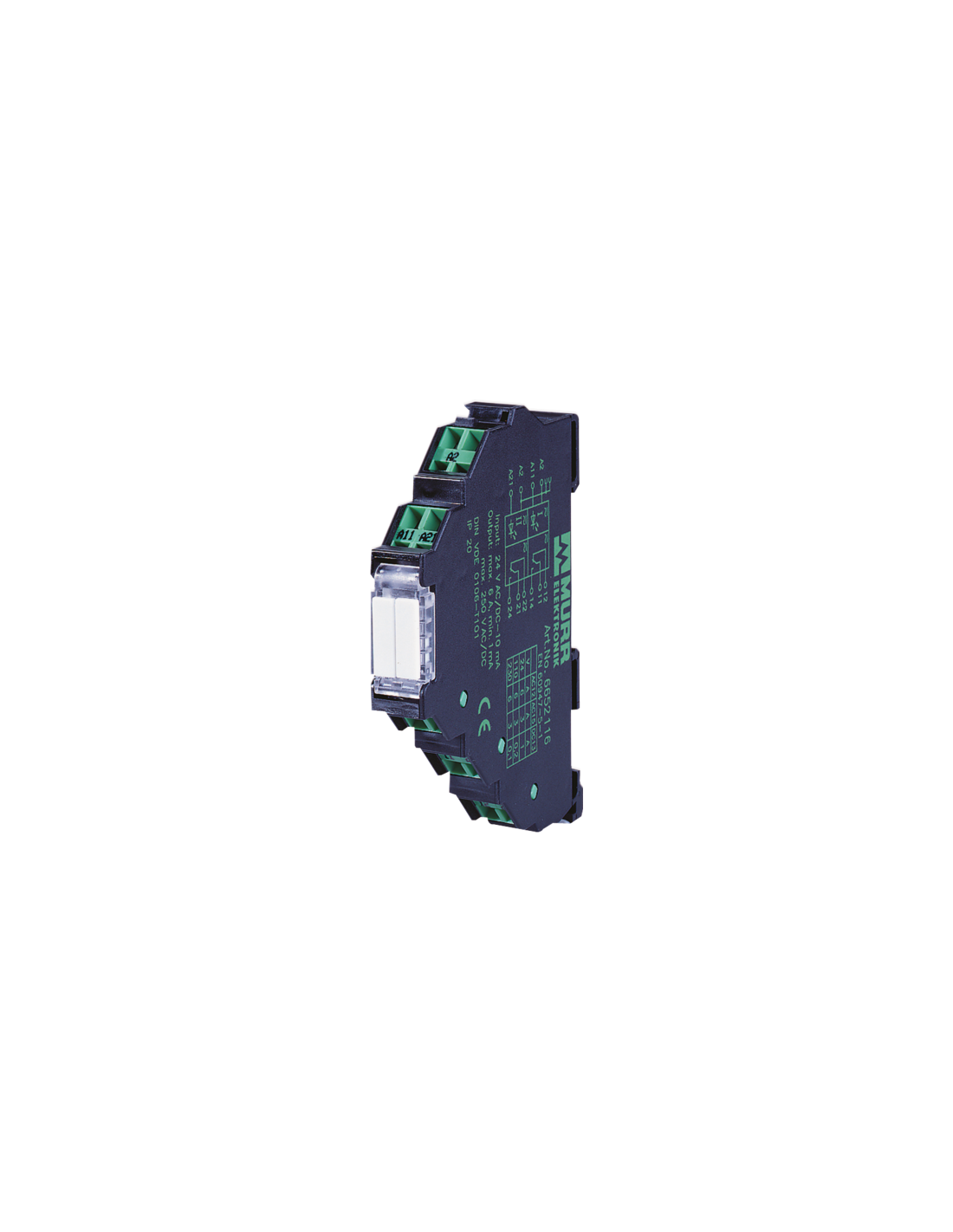

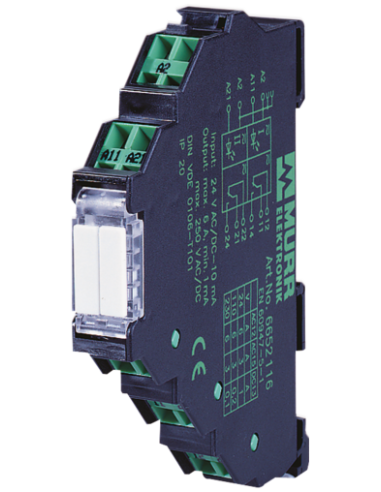

Przekaźnik wejściowy MIRO 12.4 230V-2U-FK 6652146 – precyzyjna automatyka i bezpieczeństwo
MIRO 12.4 230V-2U-FK to przekaźnik wejściowy dedykowany do profesjonalnych zastosowań w systemach automatyki przemysłowej, instalacjach elektrycznych oraz rozdzielniach. Oznaczony numerem 6652146, zapewnia niezawodną separację galwaniczną oraz stanowi doskonały wybór wszędzie tam, gdzie bezpieczeństwo i trwałość są kluczowe.
Najważniejsze cechy i zalety przekaźnika MIRO 12.4 230V-2U-FK
- Uniwersalne napięcie zasilania – możliwość pracy przy napięciu 230 V AC/DC gwarantuje dużą elastyczność zastosowań.
- Wytrzymałość styków – zastosowanie materiału Ag Sn O2 hv znacząco zwiększa żywotność oraz odporność na przepięcia.
- Podwójny zestyk przełączny – dwa niezależne zestawy styków umożliwiają jednoczesne sterowanie wieloma obwodami.
- Zaciski sprężynowe FK – szybki i pewny montaż, odporność na poluzowanie oraz wibracje.
- Wskaźnik LED – zielona dioda LED sygnalizuje stan pracy przekaźnika, co ułatwia diagnostykę i serwis.
- Kompaktowe wymiary – szerokość wynosząca tylko 12,4 mm pozwala zaoszczędzić miejsce w szafie rozdzielczej.
- Bezpieczna separacja – zgodność z normą EN 60947-1 gwarantuje ochronę użytkownika oraz innych elementów instalacji.
- Trwałość mechaniczna i elektryczna – do 20 milionów cykli, nawet przy wysokim obciążeniu.
Zastosowania przekaźnika MIRO 12.4 230V-2U-FK
Wyjściowy przekaźnik tego typu doskonale sprawdza się w:
- Sterowaniu maszynami przemysłowymi
- Automatyce budynkowej i HVAC
- Rozdzielniach elektrycznych i panelach sterowniczych
- Systemach sygnalizacji i kontroli procesów
- Ochronie obwodów niskiego napięcia
Dzięki kompaktowej budowie i możliwości montażu na szynie DIN zgodnej z normą EN 60715, instalacja przekaźnika jest szybka i bezproblemowa, nawet w ograniczonej przestrzeni.

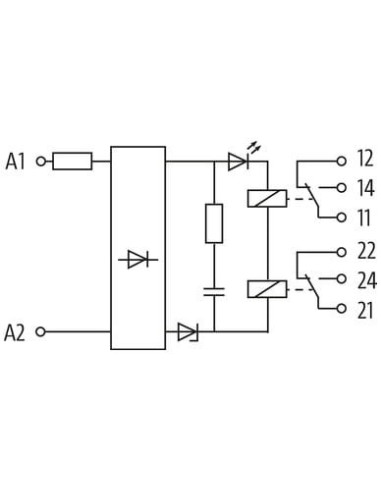

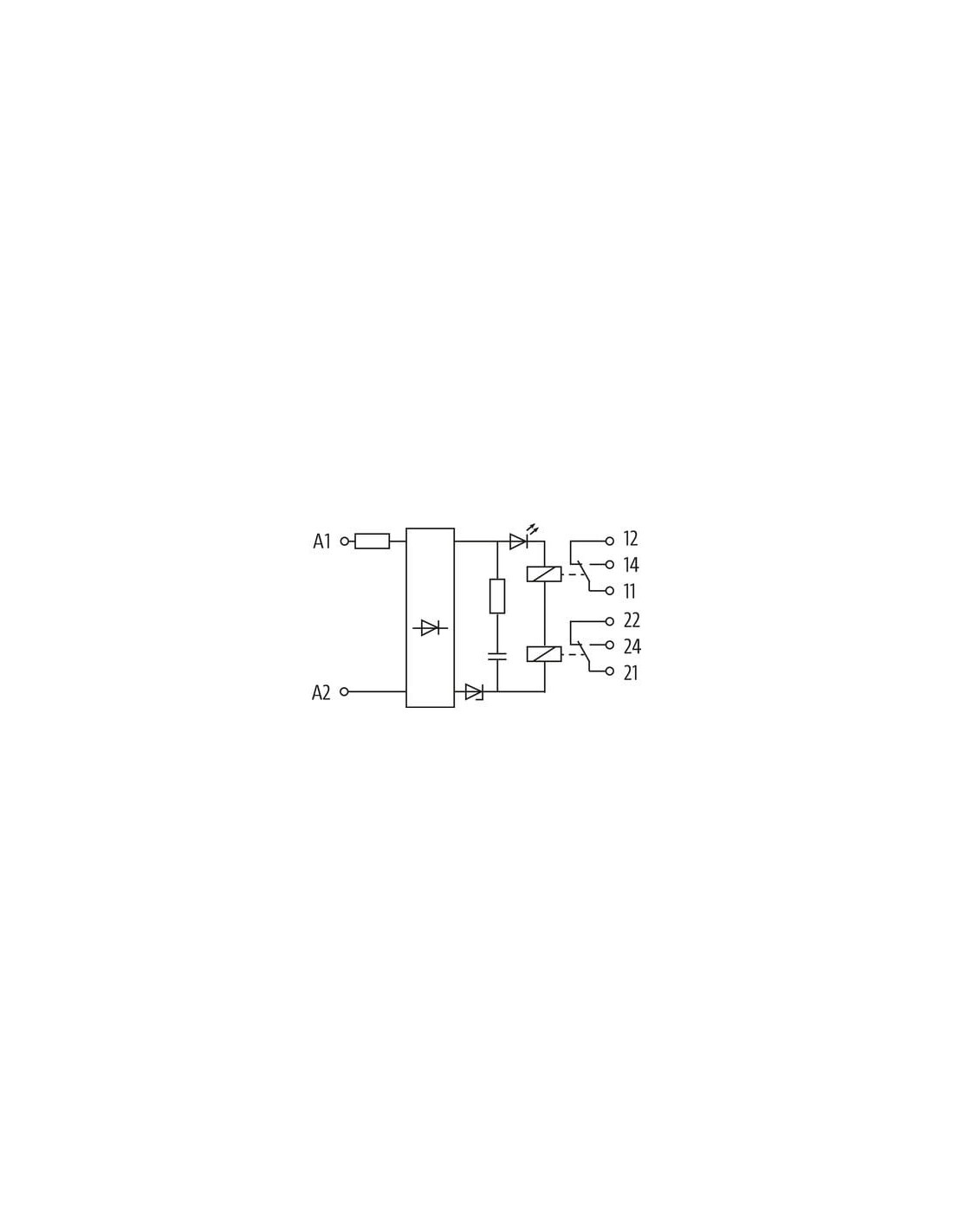

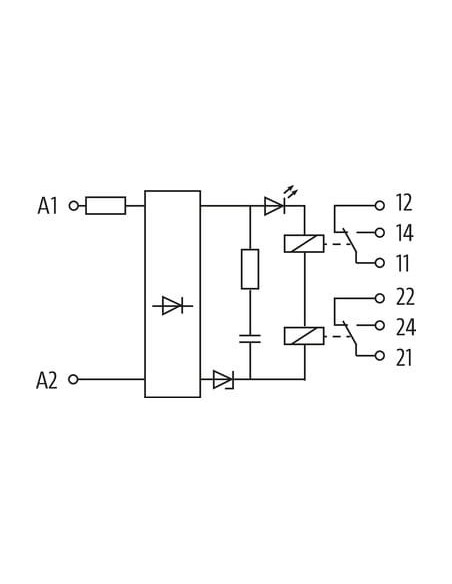

Schemat elektryczny i bezpieczeństwo instalacji
Schemat połączeń oraz czytelne oznaczenia pinów umożliwiają łatwą integrację z istniejącymi systemami elektrycznymi. Przekaźnik MIRO 12.4 230V-2U-FK zapewnia safe separation dzięki wbudowanej ochronie przepięciowej na poziomie 4 kV oraz doskonałej wytrzymałości na warunki środowiskowe (zakres temperatur pracy od -20°C do 55°C).
Dlaczego warto wybrać przekaźnik MIRO 12.4 230V-2U-FK?
- Niezawodność pracy przy różnych zastosowaniach
- Długowieczność i odporność na zużycie
- Szybki montaż oraz intuicyjna obsługa
- Bezpieczna eksploatacja w warunkach przemysłowych
Przekaźnik wejściowy MIRO 12.4 230V-2U-FK jest idealnym rozwiązaniem dla nowoczesnych instalacji, zapewniając pełną kontrolę, bezpieczeństwo oraz minimalizację kosztów serwisowania w trakcie długoletniej eksploatacji.
