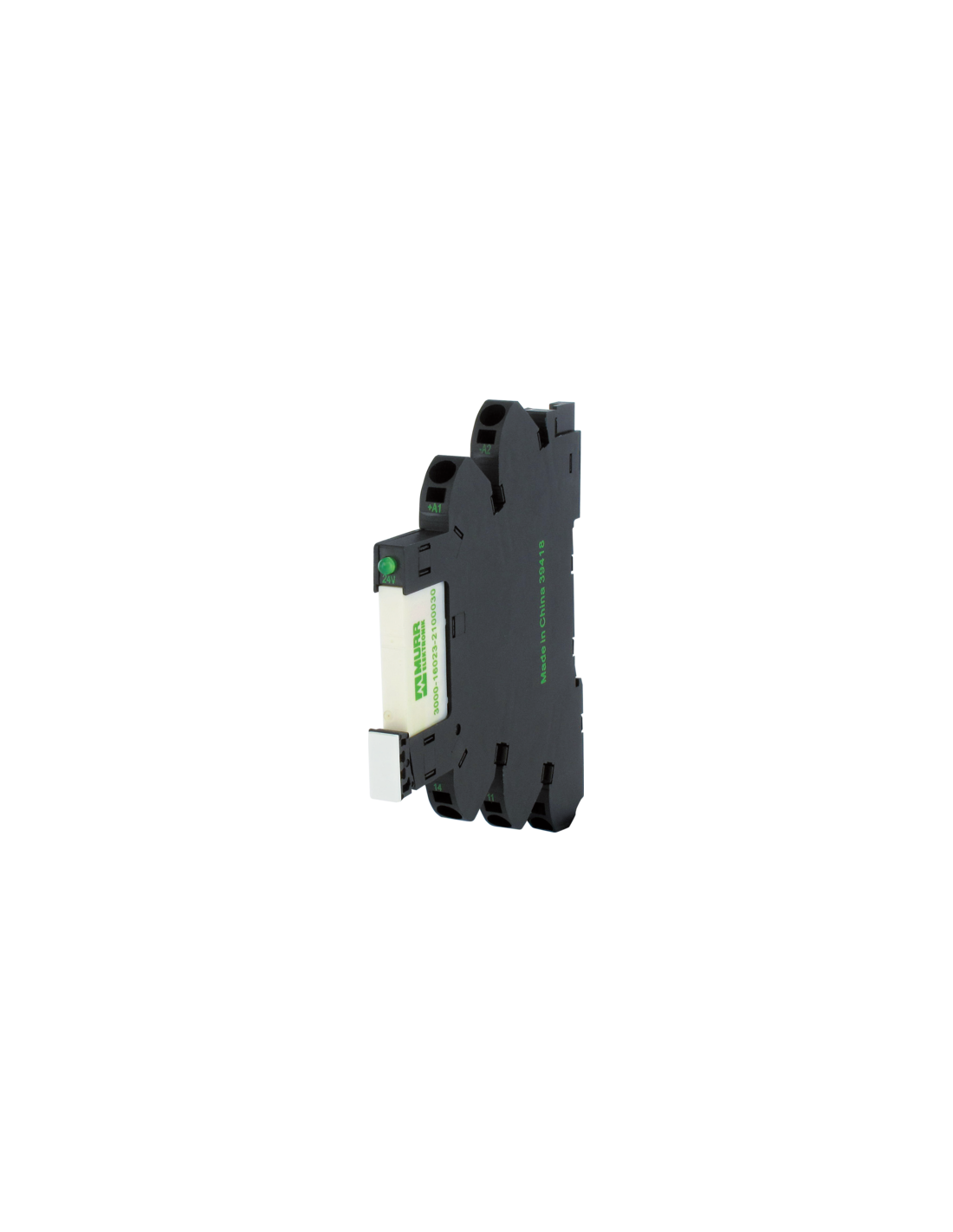

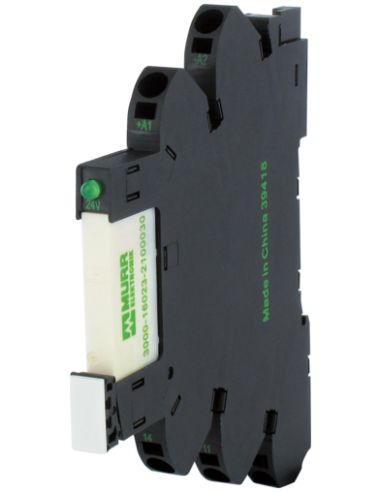

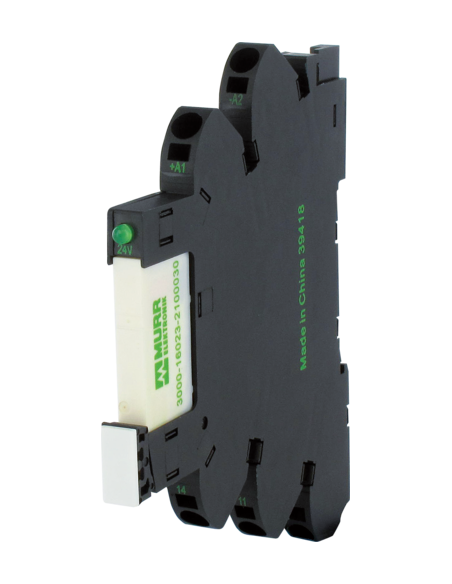

1 zestyk przełączny
6 A
115 V AC/DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 88 V |
| Napięcie wejściowe AC maks. | 138 V |
| Napięcie wejściowe DC min. | 88 V |
| Napięcie wejściowe DC maks. | 138 V |
| Prąd wejściowe | 8 mA |
| Napięcie sterujące AC min. | 115 V |
| Napięcie sterujące AC maks. | 125 V |
| Napięcie sterujące DC min. | 115 V |
| Napięcie sterujące DC maks. | 125 V |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 1,5 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 180 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Znamionowe napięcie izolacji | 250 V |
| Elektryczny cykl życia NC | 10000 Cykle |
| Elektryczny cykl życia NO | 30000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 4 ms |
| Czas zadziałania maks. | 8 ms |
Dane mechaniczne | Dane materiałowe

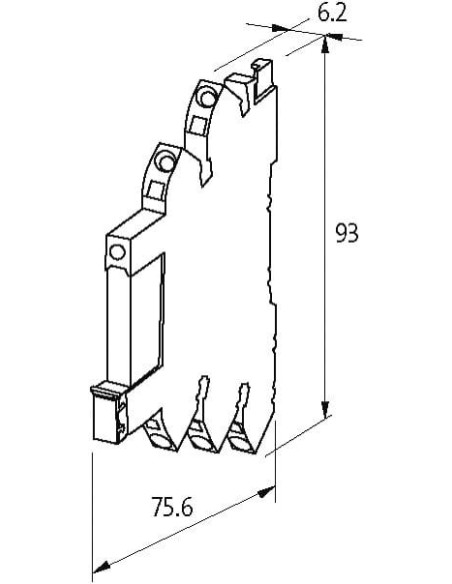

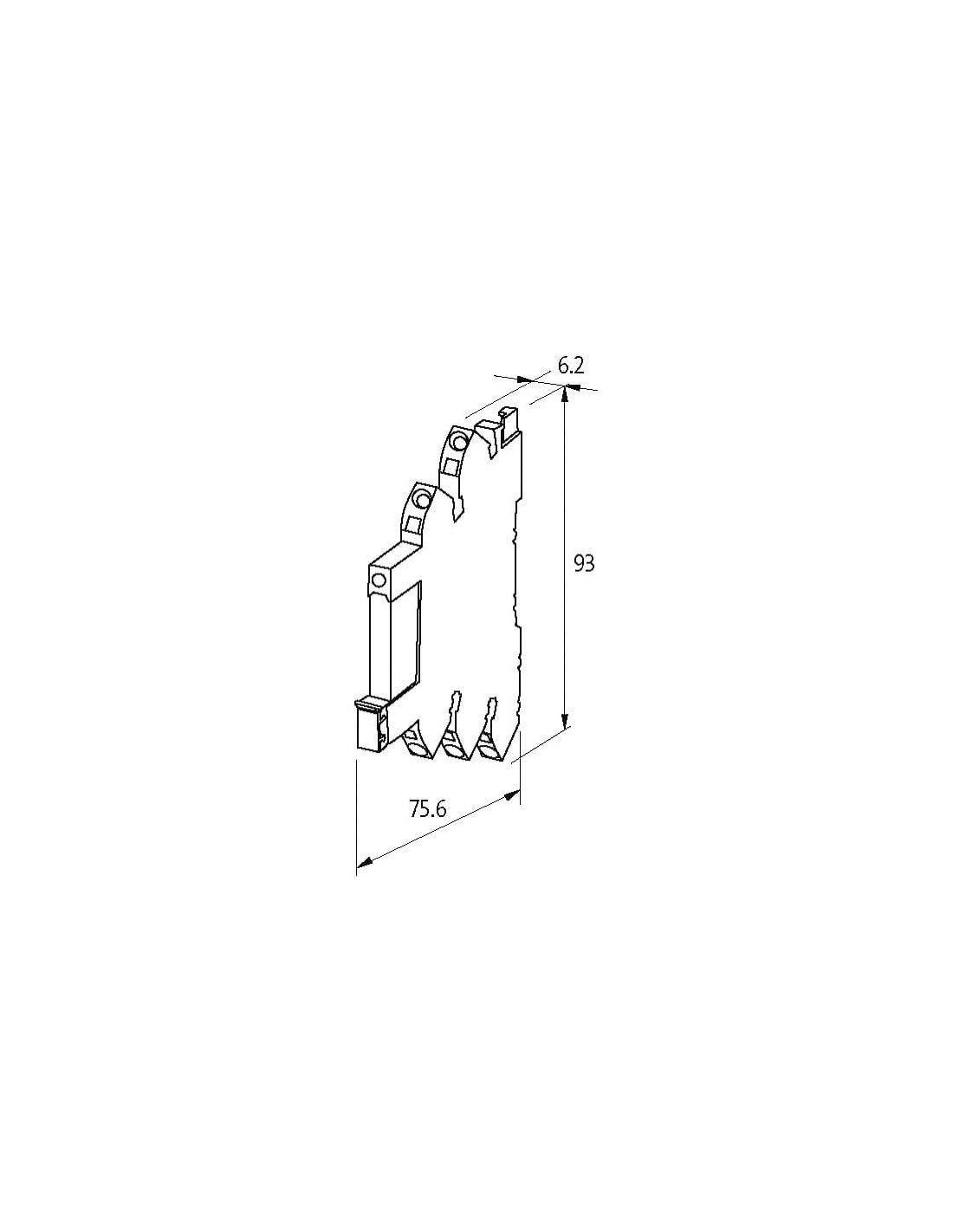

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 93 mm |
| Szerokość | 6,2 mm |
| Głębokość | 75,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

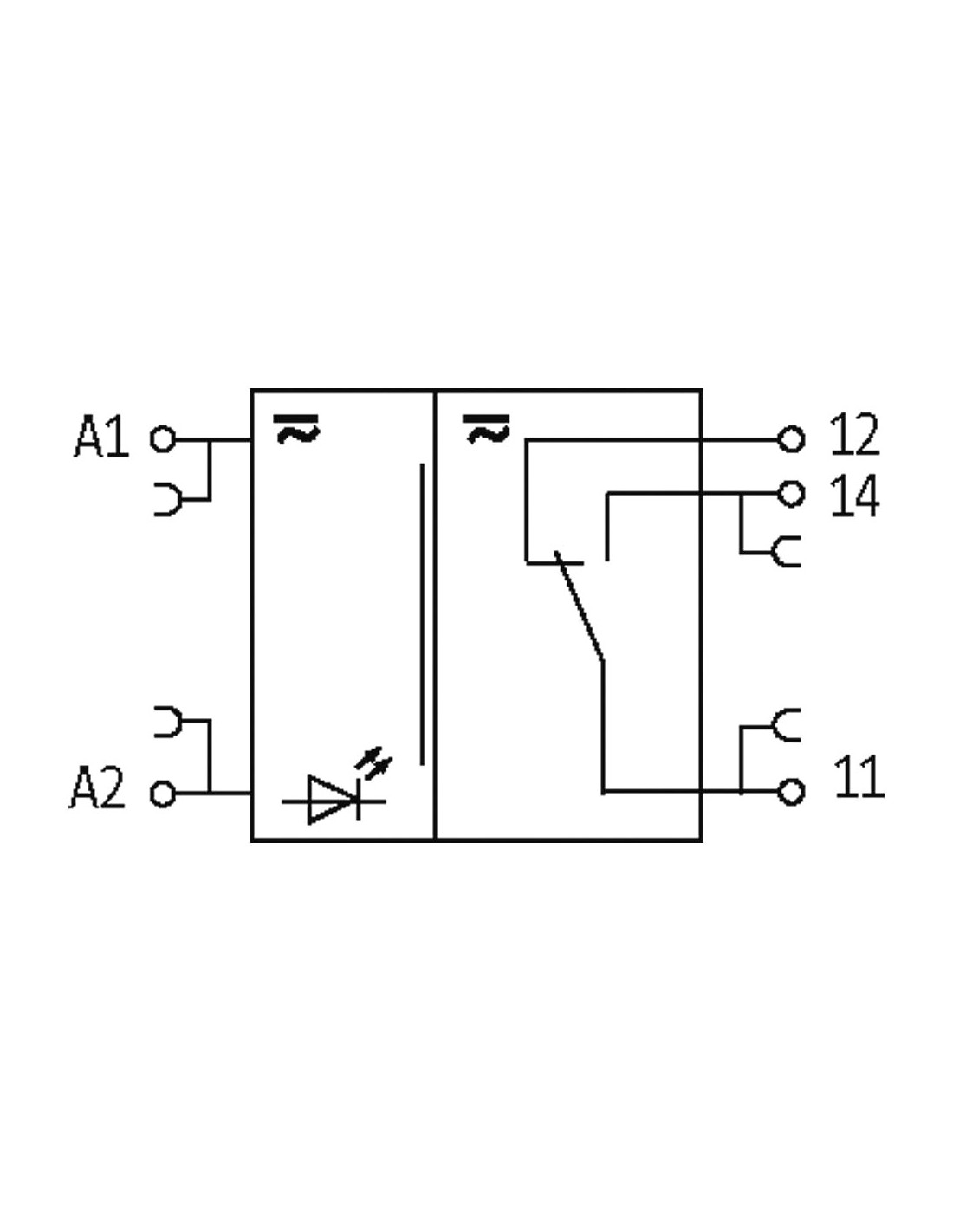

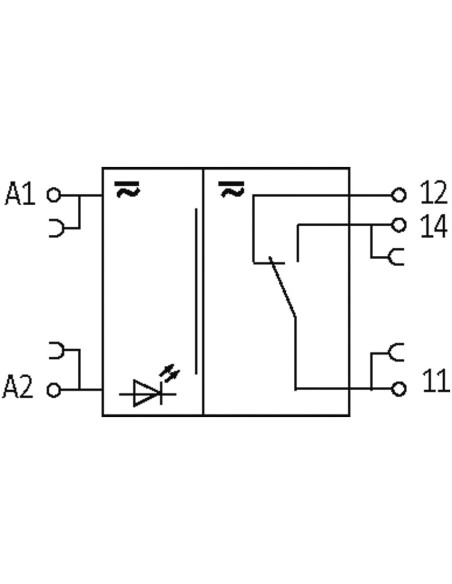

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
