1 zestyk przełączny
6 A
24 V AC/DC
z funkcją izolowania w obwodzie wyjściowym
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 17 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków

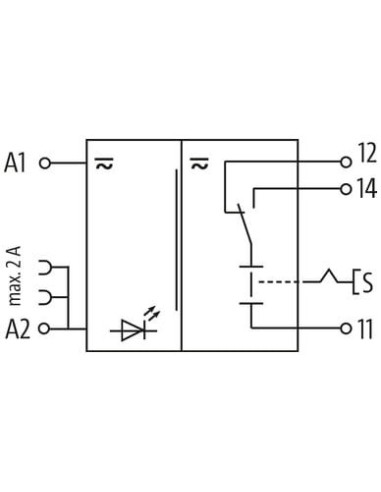

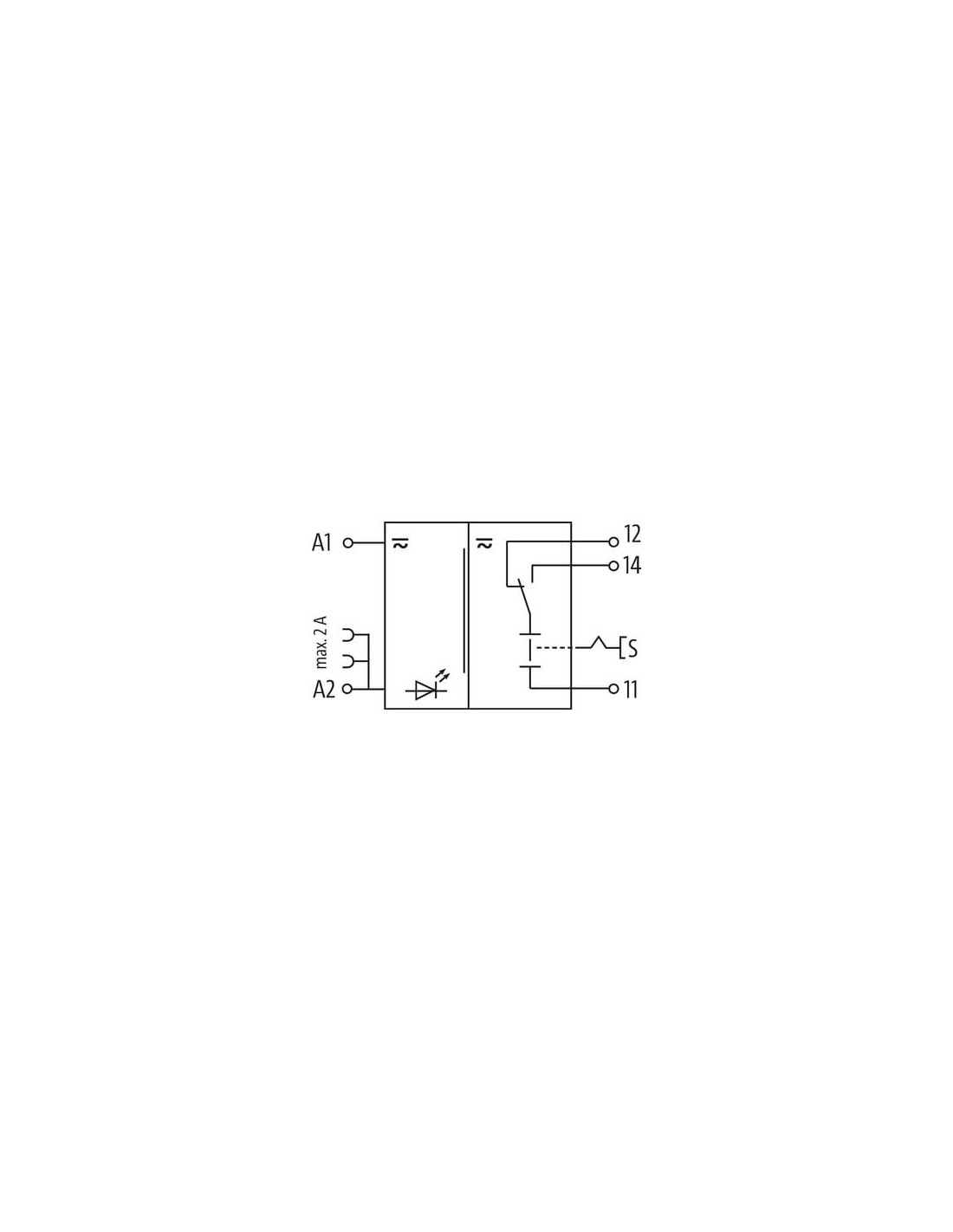

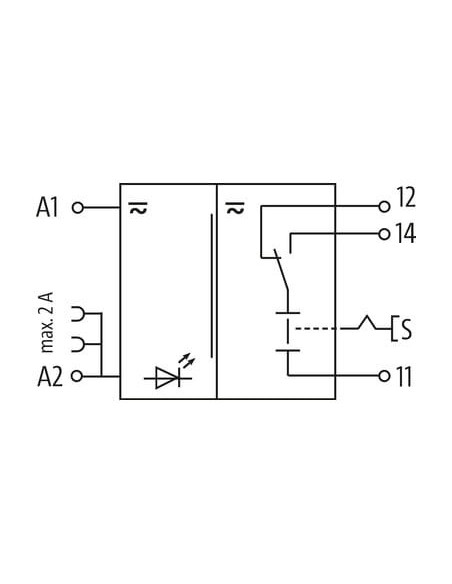

Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

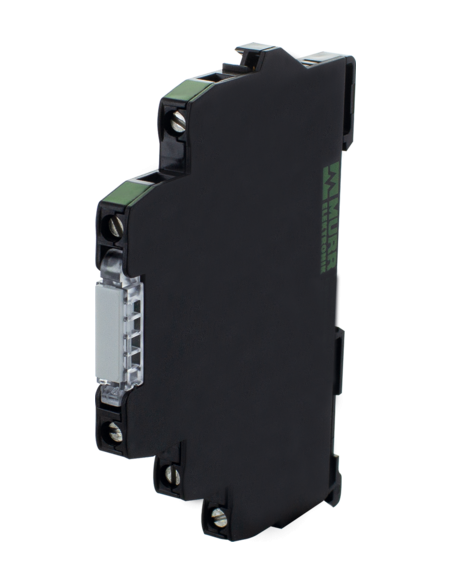

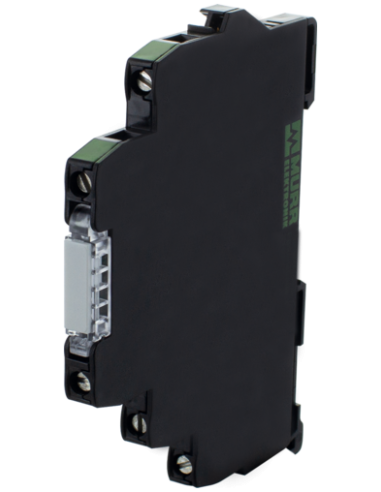

Przekaźnik przemysłowy do automatyki – Przekaźnik 52010, 24 V AC/DC, 6 A
Przekaźnik elektromagnetyczny 52010 to niezawodne urządzenie przeznaczone do zastosowań w przemysłowych układach automatyki. Umożliwia bezpieczne sterowanie obwodami elektrycznymi poprzez jeden zestyk przełączny, zapewniając wysoką izolację oraz pewność działania nawet w najbardziej wymagających aplikacjach.
Charakterystyka i zalety przekaźnika 24 V AC/DC
- Napięcie sterowania: 24 V AC/DC (zakres 19,2–30 V)
- Maksymalny prąd łączeniowy: 6 A
- Zgodność z normą EN 60947-1: Safe separation – bezpieczne oddzielenie sygnału wejściowego od wyjściowego
- Zaciski śrubowe ułatwiające montaż w szafach sterowniczych
- Obudowa o szerokości tylko 6,2 mm – oszczędność miejsca na szynie DIN (EN 60715)
- Wskaźnik LED sygnalizujący stan pracy przekaźnika
- Wysoka odporność na przepięcia – znamionowy pik napięciowy 4 kV
- Wytrzymałość mechaniczna: do 20 000 000 cykli pracy
- Przekaźnik posiada atesty i certyfikaty niezbędne do stosowania w profesjonalnych aplikacjach przemysłowych
Typowe zastosowania przekaźnika przemysłowego
Przekaźnik 52010 idealnie sprawdza się w aplikacjach automatyki przemysłowej, budowie maszyn, panelach sterowniczych, rozdzielnicach elektrycznych oraz systemach nadzoru i kontroli procesów. Dzięki funkcji izolowania w obwodzie wyjściowym znajduje zastosowanie w miejscach wymagających wzmożonego bezpieczeństwa sygnału i ochrony urządzeń.
- Sterowanie urządzeniami wykonawczymi (silniki, siłowniki, zawory)
- Separacja sygnałów w systemach sterowania PLC
- Automatyka budynkowa i przemysłowa
- Układy sterownicze maszyn i linii produkcyjnych
- Systemy alarmowe i zabezpieczające
Kompaktowa budowa i łatwość montażu – optymalizacja miejsca na szynie DIN
Dzięki wąskiej obudowie (szerokość zaledwie 6,2 mm) możliwy jest montaż wielu przekaźników w ograniczonej przestrzeni szafy sterowniczej. Przekaźnik można łatwo zamontować na typowej szynie DIN (EN 60715), a zaciski śrubowe gwarantują szybkie i trwałe podłączenie przewodów.
Niezawodność i długowieczność działania
Wysoka jakość wykonania oraz zgodność z branżowymi normami pozwalają na zastosowanie przekaźnika w aplikacjach wymagających długotrwałej i bezawaryjnej pracy. Elektromechaniczne cykle życia: aż 20 milionów przełączeń to gwarancja stabilnej pracy przez długi czas.
Przekaźnik elektromagnetyczny 52010 to uniwersalne rozwiązanie łączące wysoką trwałość, bezpieczeństwo oraz kompaktowe wymiary – idealne zarówno w nowych, jak i modernizowanych instalacjach automatyki.
