1 przekaźnik; 1 zestyk zwierny
5 A
24 V AC/DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 15 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 5 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 5 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni 0.15 hv, Ag hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 56 mm |
| Szerokość | 12 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
Moduł przekaźnika RMM 11/24 24V AC/DC – uniwersalne rozwiązanie sterujące
Moduł przekaźnika RMM 11/24 o kodzie produktu 51551 to kompaktowy, jednokanałowy przekaźnik instalowany na szynę TH35 lub G32 (zgodność z EN 60715), który znajduje szerokie zastosowanie w automatyce przemysłowej, instalacjach sterowniczych oraz rozdzielniach elektrycznych. Urządzenie umożliwia bezpieczne i skuteczne separowanie oraz przełączanie sygnałów zarówno w aplikacjach AC, jak i DC o napięciu wejściowym 24 V.
Zalety modułu przekaźnikowego na szynę DIN
- Bardzo wąska obudowa – szerokość tylko 12 mm, co umożliwia montaż nawet w najbardziej kompaktowych rozdzielniach i szafach sterowniczych.
- Uniwersalne napięcie pracy – obsługuje zarówno napięcia AC, jak i DC w zakresie 19,2–30 V.
- Wysoka trwałość mechaniczna i elektryczna – do 20 000 000 cykli przełączania, co zapewnia długą żywotność i niezawodność w intensywnie eksploatowanych systemach.
- Wskaźnik LED – wbudowana czerwona dioda LED informuje o stanie pracy przekaźnika, ułatwiając diagnostykę i serwisowanie systemu.
- Łatwość montażu – szybki montaż na standardowej szynie DIN, pewne połączenia za pomocą śrubowych zacisków typu SK (2 bieguny).
- Wysoka odporność na przepięcia – znamionowy pik napięciowy do 4 kV, co pozwala na bezpieczne użytkowanie w trudnych warunkach przemysłowych.
Możliwości wykorzystania i typowe zastosowania
Moduł przekaźnika RMM 11/24 24V AC/DC sprawdzi się w układach wymagających niezawodnego załączania obciążeń do 250 V AC/DC oraz prądu do 5 A. Dzięki szerokiemu zakresowi napięć wejściowych oraz wysokiej izolacyjności, produkt ten może być stosowany w:
- Układach sterowania maszyn i urządzeń przemysłowych
- Automatyce budynkowej i systemach BMS
- Panelach rozdzielczych i szafach sterowniczych
- Przełączaniu sygnałów sterujących PLC
- Nadrzędnych systemach kontrolno-pomiarowych
- Separacji galwanicznej sygnałów wejściowych i wyjściowych
Konstrukcja oraz montaż przekaźnika na szynę DIN

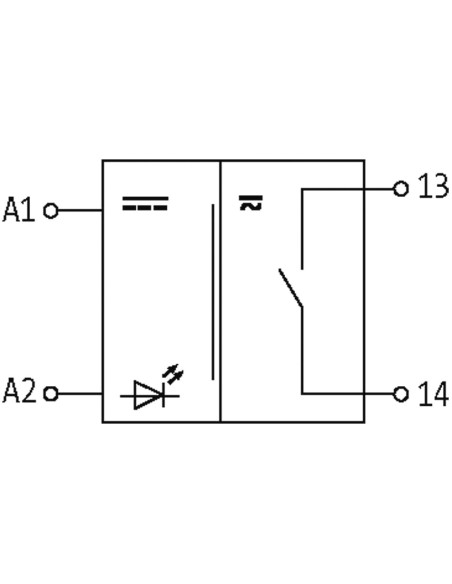

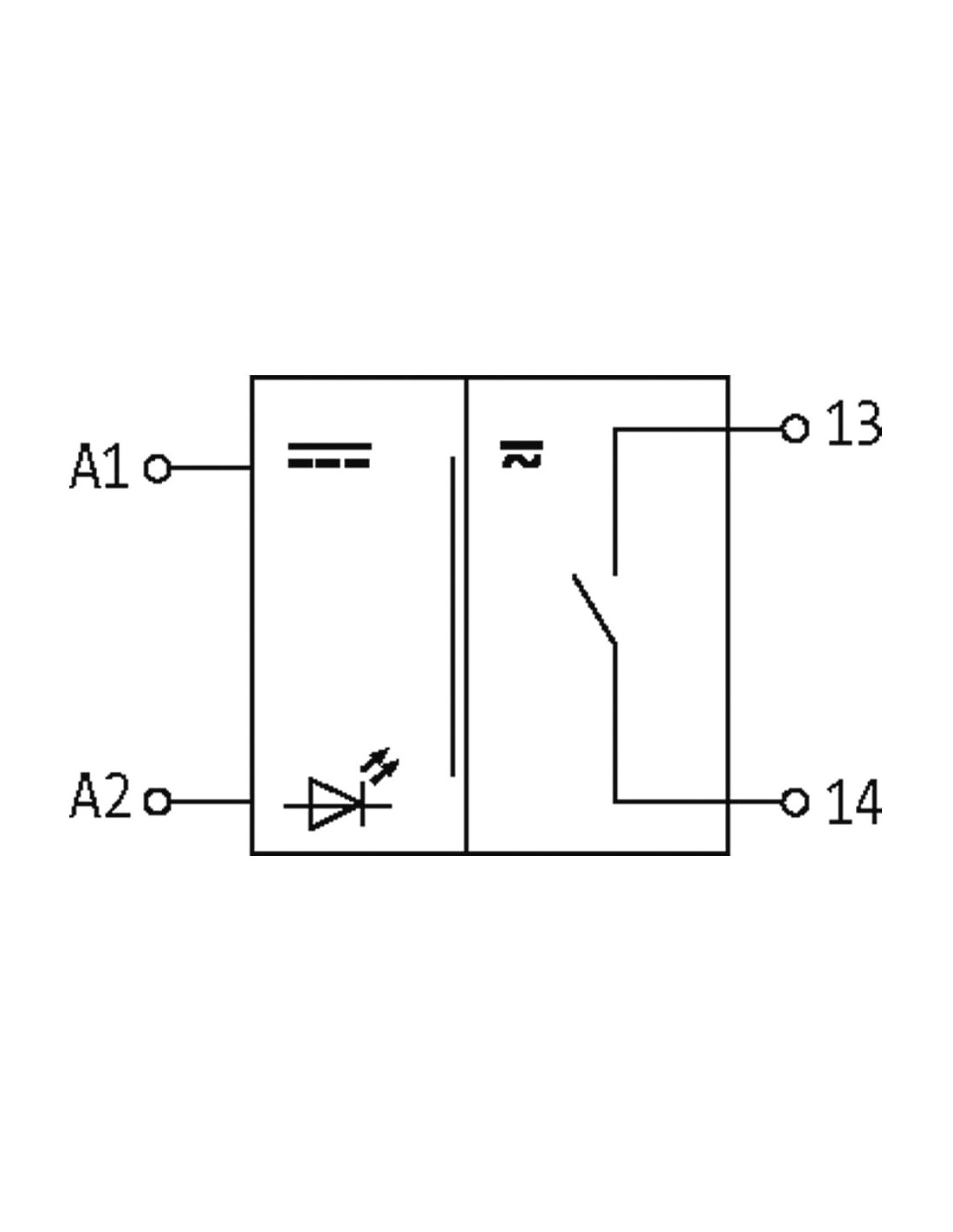

Obudowa modułu RMM 11/24 wykonana została z materiałów wysokiej jakości, a kompaktowe wymiary (wysokość 56 mm, szerokość 12 mm, głębokość 65 mm) ułatwiają instalację nawet w niewielkich rozdzielniach. Przekaźnik wyposażony jest w śrubowe zaciski przyłączeniowe oraz wyraźne oznaczenia zacisków (A1, A2, 13, 14), co pozwala na szybkie podłączenie przewodów i minimalizuje ryzyko błędów instalacyjnych.
Kompatybilność i niezawodność w automatyce przemysłowej
Dzięki zgodności z wymaganiami norm EN IEC 60947-5-1 oraz możliwości przełączania zarówno obciążeń AC, jak i DC, moduł przekaźnika RMM 11/24 zapewnia pełną kompatybilność z nowoczesnymi systemami automatyki i gwarantuje długotrwałą oraz bezproblemową eksploatację. Produkt jest odporny na trudne warunki środowiskowe – zakres temperatur pracy od -20 °C do +50 °C.
Wybierając moduł przekaźnika RMM 11/24, można być pewnym wysokiej funkcjonalności, niezawodności oraz uniwersalnego zastosowania w automatyce, sterowaniu i instalacjach elektrycznych.
