1 przekaźnik; 2 zestyki zwierne / 2 zestyki rozwierne
5 A
24 V DC
z wymuszonym prowadzeniem styków
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 21,6 V |
| Napięcie wejściowe DC maks. | 28 V |
| Prąd wejściowe | 29 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2 A @ 24 V, 0,4 A @ 110 V, 0,3 A @ 230 V |
| Additional condition switching frequency | with load |
| Częstotliwość łączeniowa maks. | 0,1 Hz |
| Moc łączeniowa AC maks. | 1000 VA |
| Moc łączeniowa DC maks. | 50 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 300 mA |
| Prąd łączeniowy maks. | 5 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 5 A (24/110/230 V AC) |
| Zdolność łączeniowa AC-15 (EN IEC 60947-5-1) | 4 A (24 V AC); 3 A (110 V AC); 2 A (230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
| Elektryczny cykl życia | 1000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 1000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 15 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 75 mm |
| Szerokość | 22,5 mm |
| Głębokość | 85 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |

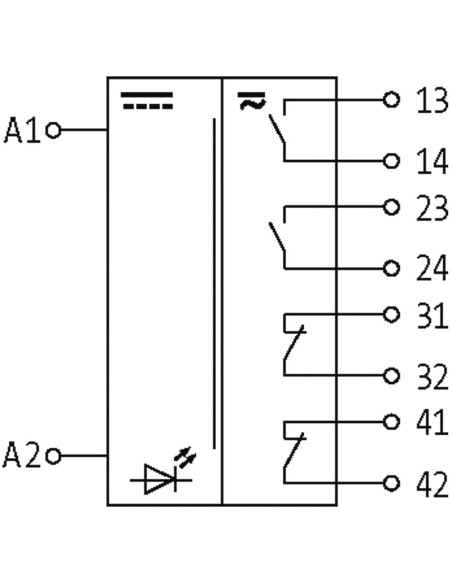

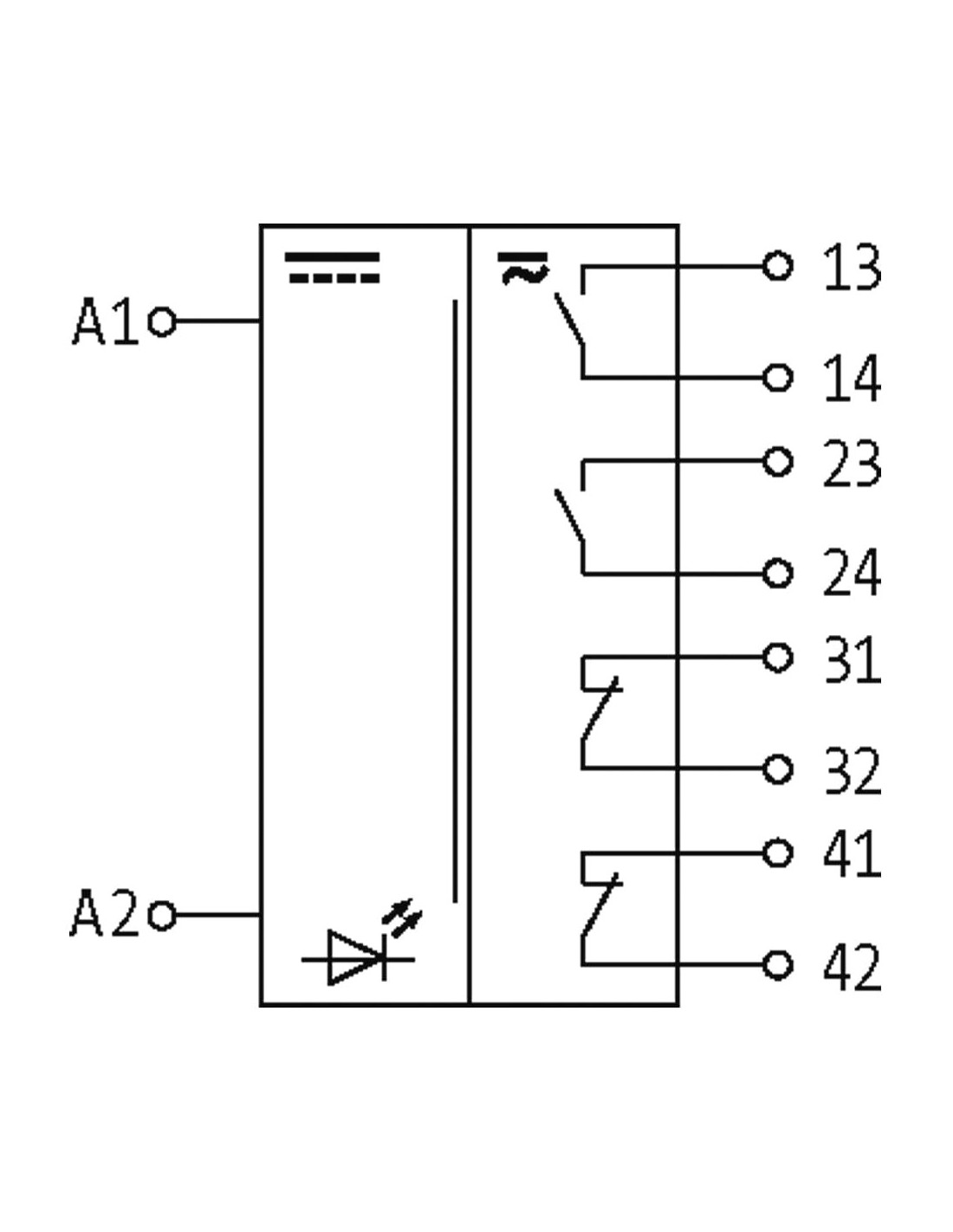

Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
| Typ przyłącza 3 | X3 |
| Typ przyłącza 4 | X4 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | A 2 |
| PIN 2 | A 2 |
| PIN 3 | A 1 |
| PIN 4 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 24 |
| PIN 2 | 23 |
| PIN 3 | 14 |
| PIN 4 | 13 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 31 |
| PIN 2 | 32 |
| PIN 3 | 41 |
| PIN 4 | 42 |

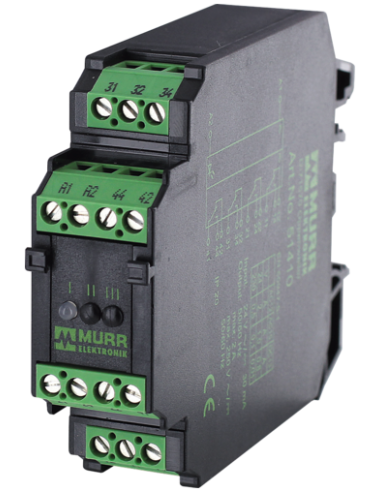

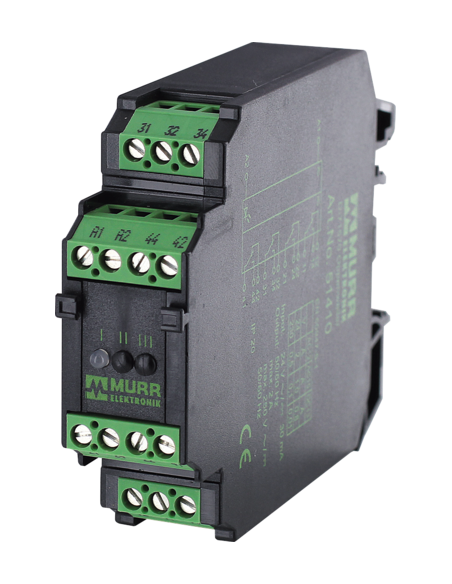

Moduł przekaźnika RM 122/24 24VDC Murrelektronik – profesjonalny przekaźnik bezpieczeństwa
Moduł przekaźnika RM 122/24 marki Murrelektronik, o kodzie produktu 51300, to zaawansowane urządzenie dedykowane do zastosowań przemysłowych, gdzie niezbędna jest niezawodność, bezpieczeństwo oraz szerokie możliwości integracji z systemami automatyki.
Zastosowanie modułu przekaźnika przemysłowego RM 122/24 24VDC
Moduł przekaźnika RM 122/24 z wymuszonym prowadzeniem styków jest idealnym rozwiązaniem do aplikacji wymagających wysokiego poziomu bezpieczeństwa, w tym w:
- systemach bezpieczeństwa maszyn i urządzeń
- układach awaryjnego zatrzymania
- zabezpieczeniach obwodów sterowania
- systemach automatyki przemysłowej, sygnalizacji i sterowania
- obwodach wyłączających i kontrolnych
Dzięki zgodności z normą EN IEC 60947-5-1, moduł znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka niezawodność separacji i detekcji stanu styków.
Najważniejsze cechy przekaźnika RM 122/24
- 2 zestyki zwierne oraz 2 zestyki rozwierne – szerokie możliwości konfiguracyjne
- Wymuszone prowadzenie styków – gwarancja bezpieczeństwa i niezawodnej sygnalizacji pozycji
- Szeroki zakres napięcia wejściowego: 21,6–28 V DC (napięcie nominalne 24 V DC)
- Duża moc łączeniowa: do 5 A przy 250 V AC/DC
- Wysoka trwałość mechaniczna i elektryczna: do 1 000 000 cykli
- Zaciski śrubowe – pewne i łatwe podłączenie przewodów
- Zintegrowana dioda LED – czytelna sygnalizacja stanu pracy
- Montaż na szynie DIN (TH35, G32, EN 60715) – szybka instalacja w szafach sterowniczych

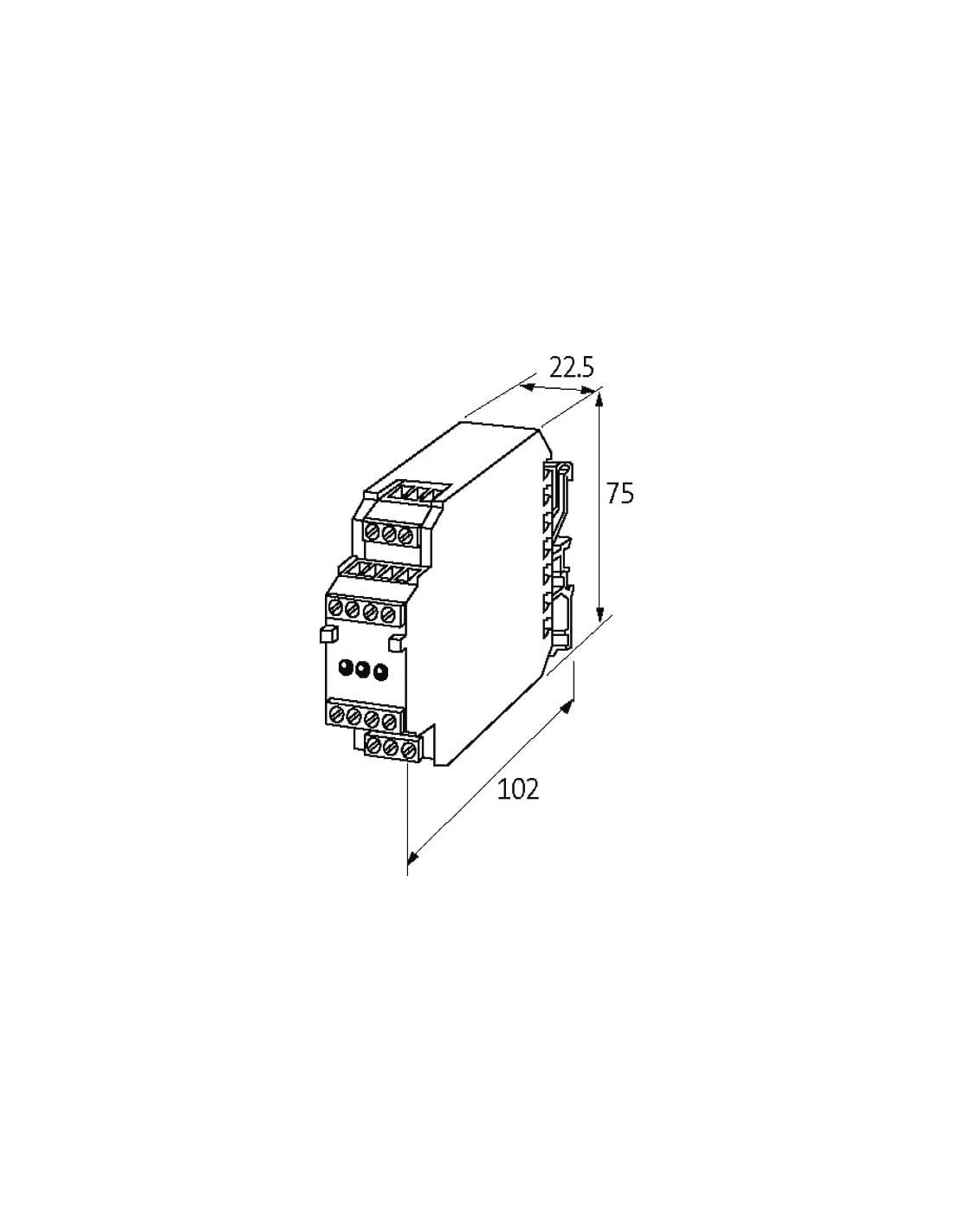

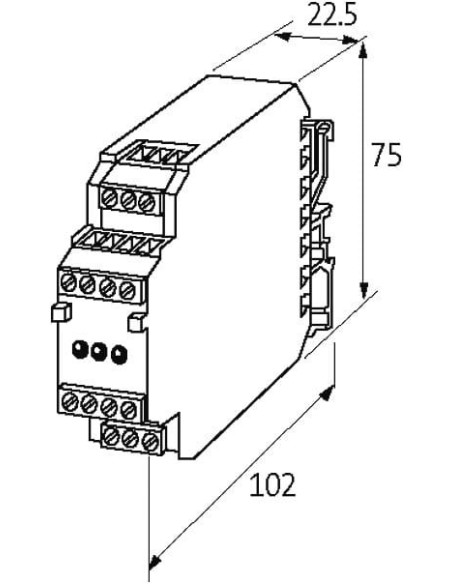

- Kompaktowe wymiary: szerokość 22,5 mm, wysokość 75 mm, głębokość 102 mm – optymalizacja miejsca w rozdzielnicy
- Zakres temperatur pracy: od -20°C do 50°C – odporność na trudne warunki przemysłowe
Łatwa integracja i bezpieczeństwo działania
Moduł RM 122/24 umożliwia budowanie układów wymagających bezpiecznego rozłączenia i detekcji obwodów. Przekaźnik ten jest zgodny ze standardami urządzeń bezpieczeństwa, co zapewnia pewne działanie oraz prostotę instalacji dzięki uniwersalnym zaciskom śrubowym oraz standardowemu montażowi na szynie DIN.
Status pracy sygnalizowany jest wyraźną diodą LED, co znacznie ułatwia diagnostykę oraz bieżącą eksploatację w układach automatyki i sterowania.
Typowe zastosowania
- Systemy bezpieczeństwa i awaryjne wyłączniki maszyn
- Automatyka budynkowa i przemysłowa
- Systemy kontroli dostępu, windy i bramy
- Zabezpieczenia linii produkcyjnych i robotów przemysłowych
- Rozdzielnie niskiego napięcia
Moduł przekaźnika RM 122/24 to solidne rozwiązanie inżynierskie dla wymagających zastosowań, gdzie bezpieczeństwo, trwałość oraz łatwość montażu mają kluczowe znaczenie.
