1 przekaźnik; 2 zestyki zwierne
2 A
24 V DC
Zaciski śrubowe
ze zworką minusową
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 15 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 0,8 A @ 24 V, 0,1 A @ 110 V, 0,01 A @ 230 V |
| Częstotliwość łączeniowa maks. | 15 Hz |
| Moc łączeniowa AC maks. | 125 VA |
| Moc łączeniowa DC maks. | 60 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC min. | 0,1 mA |
| Prąd łączeniowy maks. | 2 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 2 A (24/110/230 V AC) |
| Zdolność łączeniowa AC-15 (EN IEC 60947-5-1) | 1 A (24 V AC); 0.1 A (230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 1,5 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 10 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1 ms |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

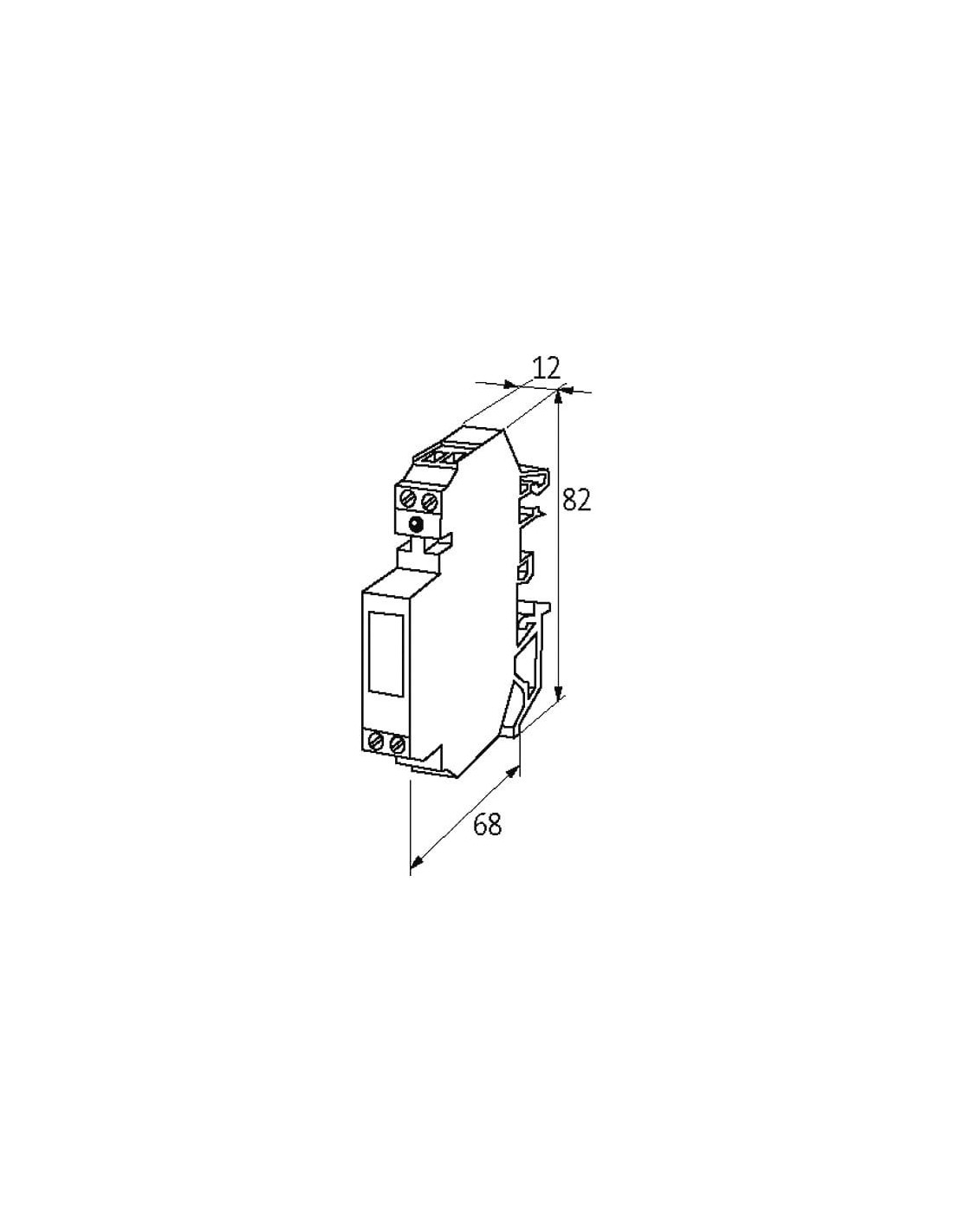

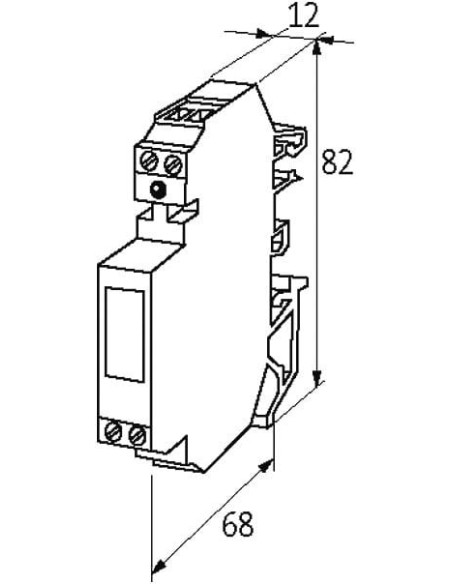

| Wysokość | 82 mm |
| Szerokość | 12 mm |
| Głębokość | 68 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 23 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | + A 1 |
| PIN 2 | - A 2 |

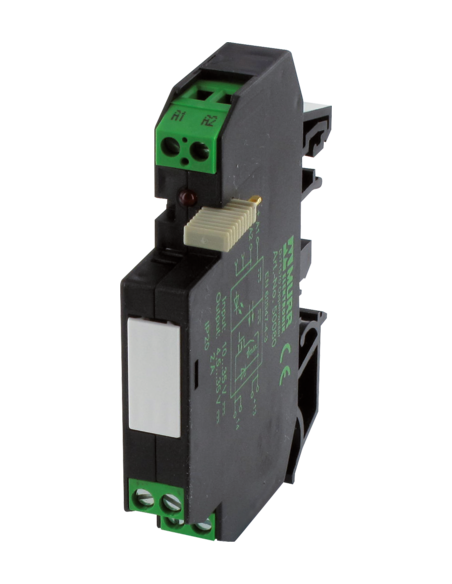

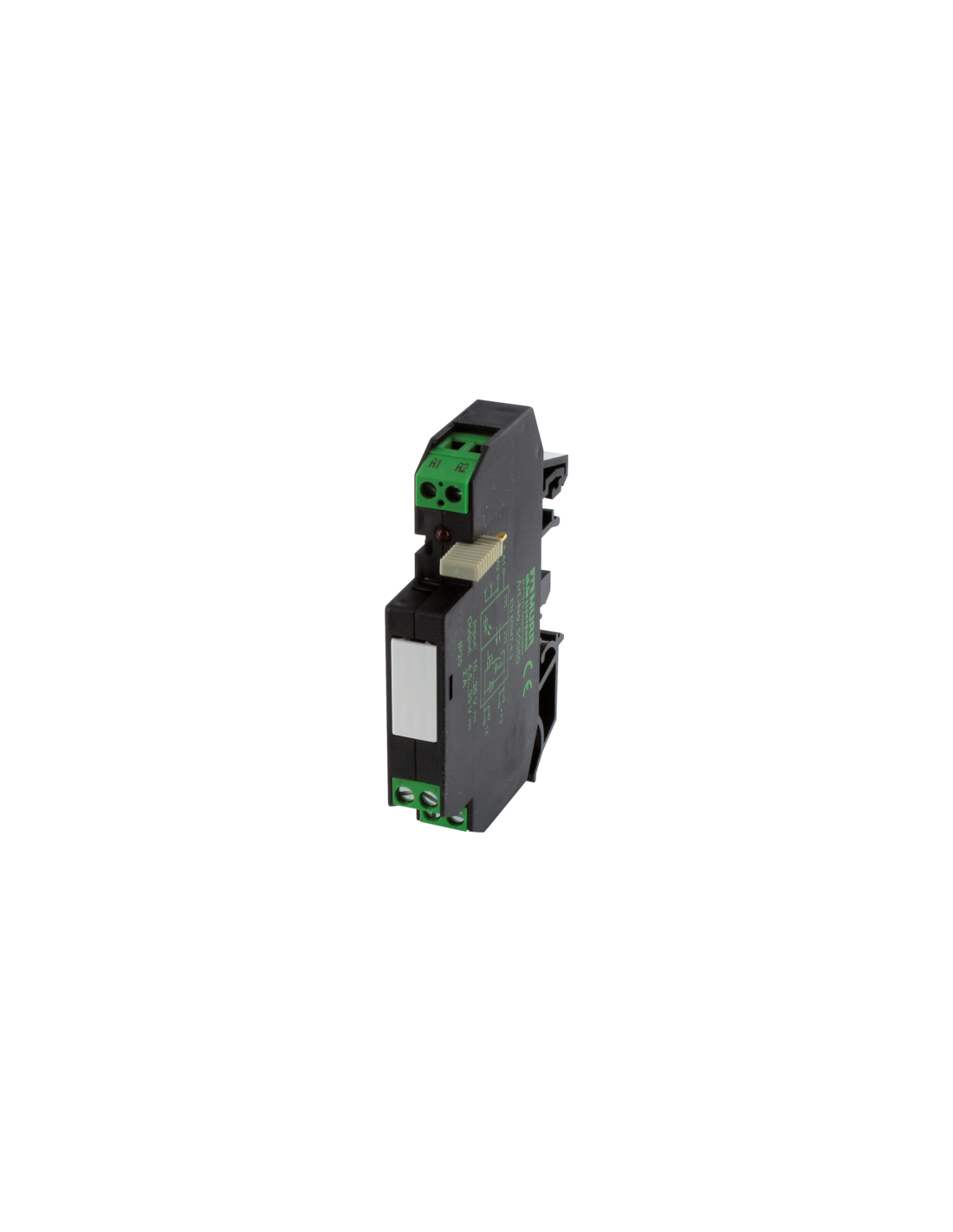

Moduł przekaźnika RMMD 24VDC 2A – profesjonalne rozwiązanie dla automatyki i sterowania
Moduł przekaźnika RMMD o numerze katalogowym 51140 to niezawodne i kompaktowe urządzenie przeznaczone do zastosowań w systemach automatyki przemysłowej, sterowania oraz zabezpieczeń. Dzięki możliwości pracy z napięciem wejściowym 24V DC oraz solidnej konstrukcji dostosowanej do standardowych szyn DIN TH35 i G32, moduł sprawdzi się zarówno w nowych instalacjach, jak i w modernizacji istniejących układów.
Najważniejsze cechy i zalety modułu przekaźnika RMMD
- Wytrzymałość elektryczna: obsługuje napięcia do 250V AC/DC oraz prądy do 2A, co pozwala na szerokie zastosowanie w różnych układach sterujących.
- Kompaktowe wymiary: 12 mm szerokości umożliwia oszczędność miejsca w szafie sterowniczej.
- Prosta instalacja: intuicyjne zaciski śrubowe zapewniają szybkie i bezpieczne podłączenie przewodów.
- Dioda LED sygnalizacyjna: wizualna kontrola stanu pracy modułu, co ułatwia diagnostykę układu.
- Długi cykl życia: moduł oferuje do 20 milionów cykli mechanicznych i elektrycznych, co przekłada się na wysoką niezawodność eksploatacyjną.
Typowe zastosowania przekaźnika RMMD 24VDC
Moduł przekaźnika RMMD doskonale nadaje się do:
- Sterowania maszynami i urządzeniami przemysłowymi,
- Separacji sygnałów pomiędzy układami sterującymi,
- Zabezpieczania obwodów poprzez galwaniczną separację,
- Rozbudowy szaf sterowniczych o nowe tory sterowania i sygnalizacji,
- Automatyki budynkowej oraz systemów HVAC.
Konstrukcja i montaż przekaźnika – łatwość integracji

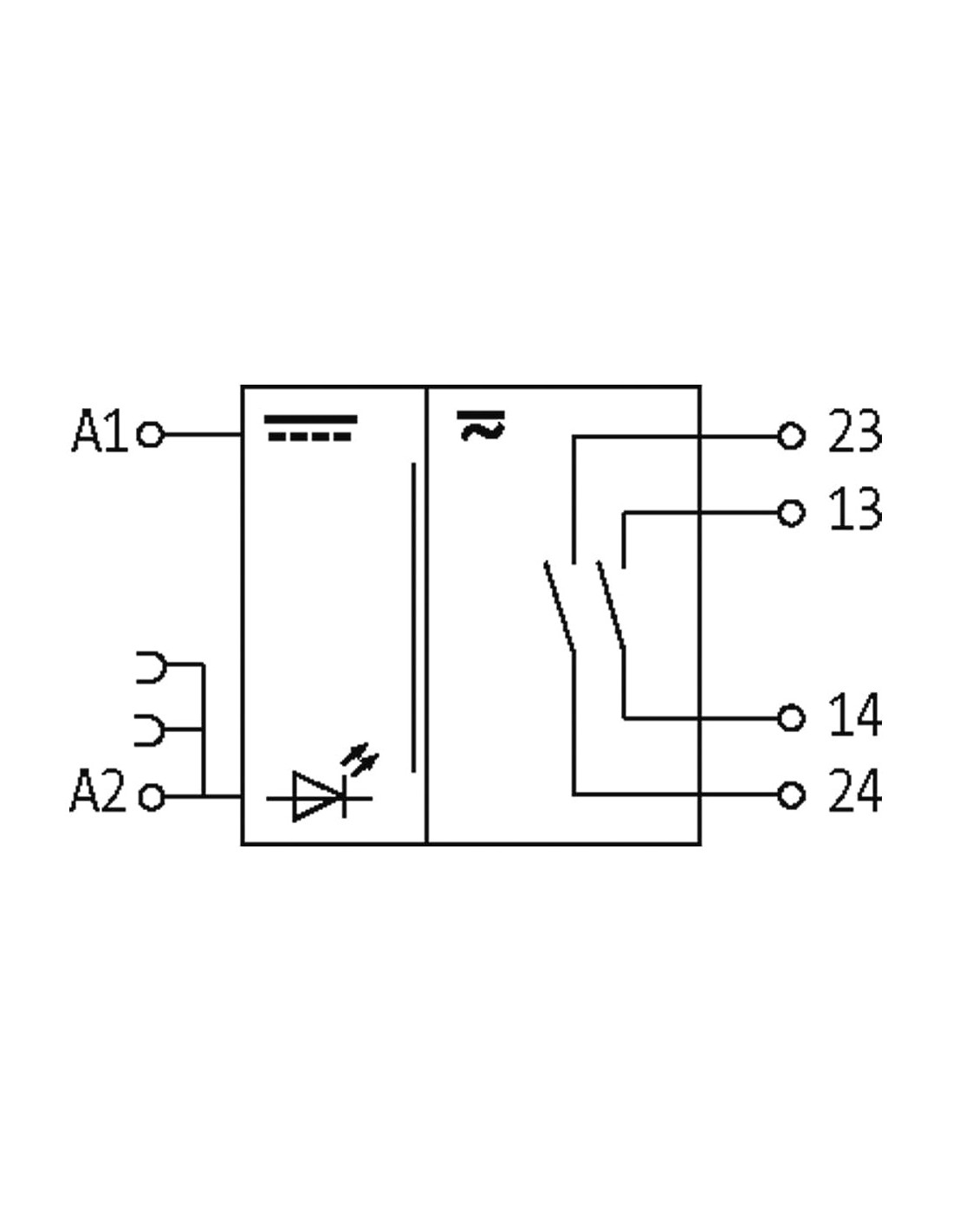

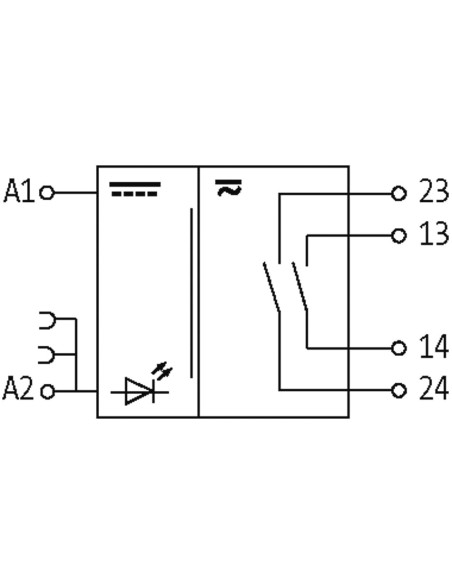

Moduł RMMD został wyposażony w przekaźnik z dwoma zestykami zwiernymi oraz zworką minusową, co znacząco ułatwia instalację w systemach wykorzystujących wspólne bieguny. Dzięki uniwersalnemu mocowaniu na szyny DIN (EN 60715) oraz niewielkim gabarytom (82 x 12 x 68 mm), przekaźnik można łatwo zintegrować z istniejącymi rozwiązaniami, nie zajmując cennego miejsca w rozdzielni.
Bezpieczeństwo i niezawodność modułu przekaźnika RMMD
Produkt spełnia standardy norm EN IEC 60947-5-1, odnoszące się do kategorii użytkowych AC-12, AC-15 oraz DC-13, co potwierdza jego niezawodność w trudnych warunkach przemysłowych. Piki napięciowe do 1,5 kV oraz praca w szerokim zakresie temperatur (-25°C do +60°C) umożliwiają stosowanie modułu w wymagających aplikacjach.
Podsumowanie – przekaźnik RMMD 24VDC 2A 51140
Moduł przekaźnika RMMD łączy w sobie wysoką niezawodność, łatwość montażu oraz wszechstronność zastosowań. Dzięki przemyślanej konstrukcji i wytrzymałości stanowi idealny wybór dla inżynierów automatyków oraz instalatorów poszukujących sprawdzonych komponentów do wymagających instalacji przemysłowych i budowlanych.
