Dostępny
1 zestyk przełączny
6 A
24 V DC
Zaciski sprężynowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 14 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy na wyjście sygnału maks. | 20 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

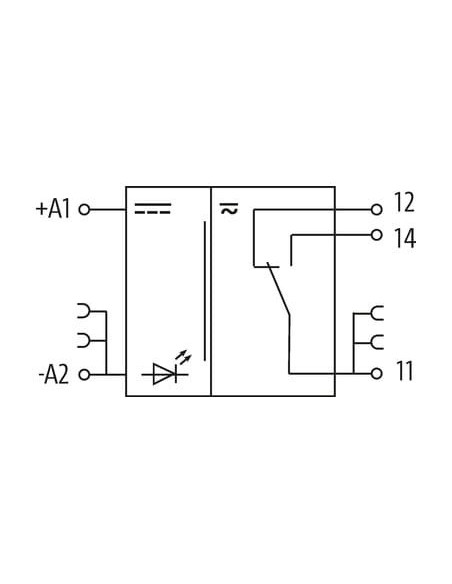

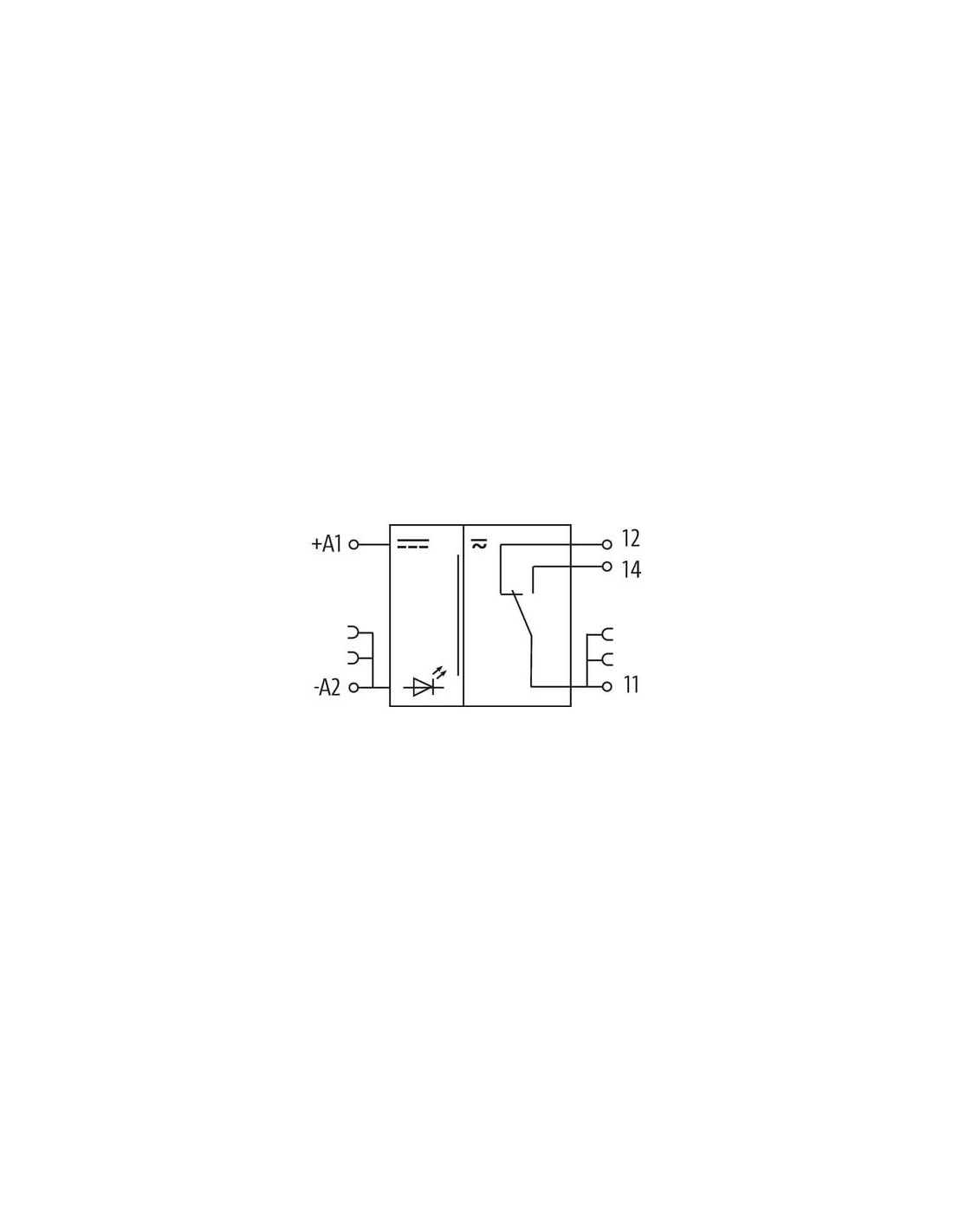

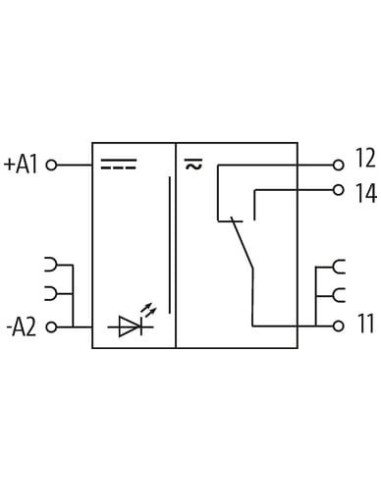

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |
Przekaźnik zasilaczy MIRO 6.2 24VDC-1U 6652005 – przekaźnik przemysłowy do automatyki
Przekaźnik MIRO 6.2 24VDC-1U o kodzie produktu 6652005 to nowoczesny i kompaktowy przekaźnik przemysłowy, dedykowany do zastosowań w rozdzielnicach oraz systemach automatyki i sterowania. Produkt renomowanej marki Murrelektronik został zaprojektowany do pracy w trudnych warunkach przemysłowych, spełniając rygorystyczne normy separacji bezpiecznej (EN 60947-1) oraz bezpieczeństwa elektrycznego.
Budowa i funkcjonalność przekaźnika MIRO 6.2
Przekaźnik MIRO 6.2 wyróżnia się niezwykle smukłą konstrukcją (szerokość tylko 6,2 mm), co pozwala na znaczną oszczędność miejsca w szafach sterowniczych i rozdzielnicach. Produkt wyposażono w zaciski sprężynowe FK, które gwarantują pewne i szybkie podłączenie przewodów, eliminując ryzyko samoczynnego poluzowania połączenia wskutek drgań. Obudowa przekaźnika wykonana jest z trwałych materiałów, a dodatkowo posiada praktyczny wskaźnik LED diagnozujący stan pracy, co ułatwia diagnostykę w instalacjach automatyki.
Kluczowe zalety przekaźnika MIRO 6.2 24VDC-1U
- Bezpieczna separacja galwaniczna pomiędzy wejściem a wyjściem zgodnie z normą EN 60947-1
- Bardzo długa żywotność mechaniczna i elektryczna – nawet do 20 000 000 cykli przełączania
- Szybkie czasy przełączania: czas zadziałania do 10 ms, opadania do 15 ms i odbicia do 1,5 ms
- Duża obciążalność styków – kategoria AC-12 do 6 A oraz AC-15 do 3 A
- Uniwersalne napięcie wejściowe DC: 19,2–30 V, znamionowo 24 V DC
- Odporność na przepięcia – znamionowy pik napięciowy aż 4 kV
- Praca w szerokim zakresie temperatur: od -25°C do +60°C
- Wąska budowa – tylko 6,2 mm szerokości; możliwość gęstego montażu na szynach DIN (EN 60715)
- Wytrzymałe styki wykonane z AgSnO2, co zapewnia wysoką trwałość
Typowe zastosowania przekaźnika MIRO 6.2 24VDC-1U
MIRO 6.2 24VDC-1U to przekaźnik chętnie wykorzystywany w systemach automatyki przemysłowej, rozdzielnicach elektrycznych, tablicach sterowniczych oraz jako element interfejsowy pomiędzy układami sterowania PLC a obwodami wykonawczymi. Szeroki zakres zastosowań obejmuje:
- Separację sygnałów sterujących od obciążeń o wyższej mocy,
- Przełączanie obciążeń rezystancyjnych i indukcyjnych,
- Automatyzację linii produkcyjnych oraz urządzeń przemysłowych,
- Zabezpieczanie i blokadę sygnałów w instalacjach,
- Zastosowanie w nowoczesnych inteligentnych budynkach (systemy BMS),
- Sterowanie napędami, pompami i oświetleniem z poziomu sterownika PLC.
Dlaczego warto wybrać MIRO 6.2 24VDC-1U?
Przekaźnik MIRO 6.2 24VDC-1U to idealne rozwiązanie dla projektantów i serwisantów ceniących niezawodność, minimalne zajmowanie przestrzeni oraz łatwość montażu. Dzięki szerokiej kompatybilności z innymi elementami systemów automatyki oraz wysokiej trwałości, sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących szaf sterowniczych.
