1 przekaźnik; 1 zestyk zwierny
6 A
110 V AC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 110 V |
| Napięcie wejściowe AC min. | 95 V |
| Napięcie wejściowe AC maks. | 121 V |
| Napięcie wejściowe DC | 110 V |
| Napięcie wejściowe DC min. | 95 V |
| Napięcie wejściowe DC maks. | 121 V |
| Prąd wejściowe | 3,5 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 4 A @ 24 V, 4 A @ 110 V, 4 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2 A @ 24 V, 0,25 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni 0.15 hv, Ag hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 56 mm |
| Szerokość | 12 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

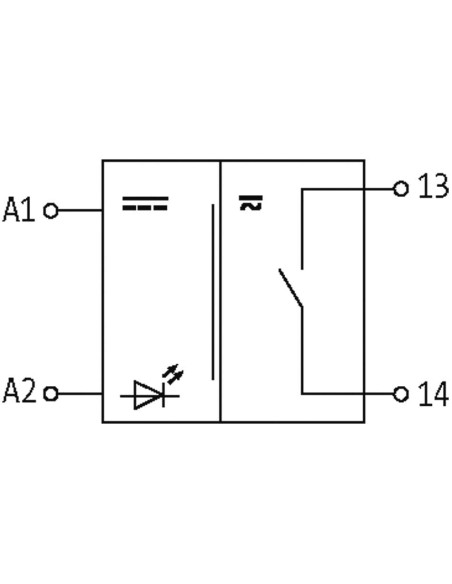

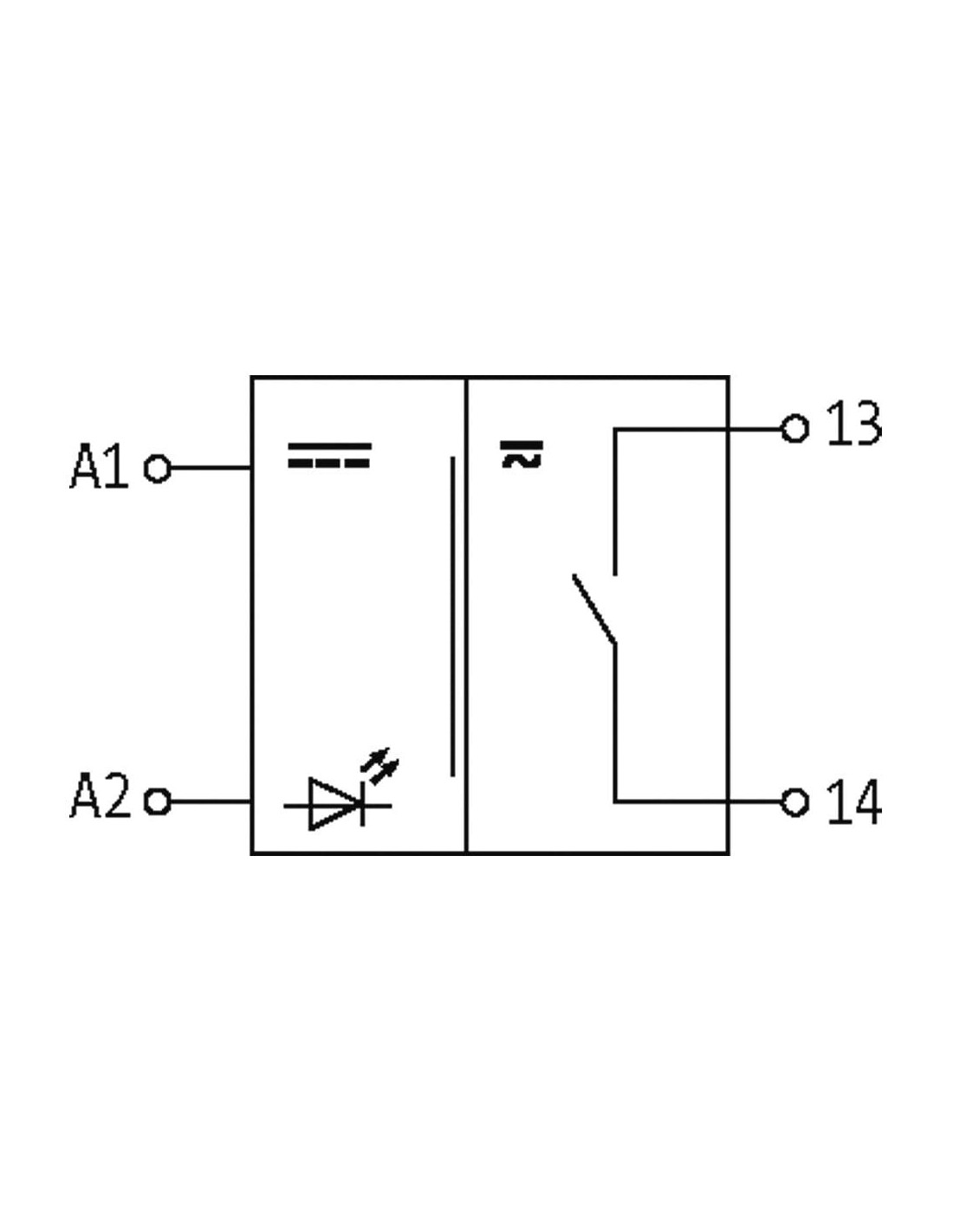

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
Moduł przekaźnika RMM 11/110 51552 – przekaźnik interfejsowy 110V AC/DC do automatyki
Moduł przekaźnika RMM 11/110 51552 to niezawodny element przeznaczony do zastosowań w automatyce przemysłowej, instalacjach sterowania, rozdzielniach oraz systemach zabezpieczających. Połączenie funkcjonalności, kompaktowej budowy i szerokiego zakresu parametrów sprawia, że moduł doskonale sprawdza się w trudnych warunkach przemysłowych oraz wszędzie tam, gdzie wymagane jest szybkie i bezpieczne załączanie oraz rozłączanie obwodów elektrycznych.
Główne zalety i zastosowania modułu przekaźnika RMM 11/110
- Kompaktowa obudowa – szerokość tylko 12 mm pozwala na gęste upakowanie w szafie sterowniczej.
- Uniwersalne zasilanie – napięcie sterujące 110V AC/DC umożliwia elastyczne zastosowanie w różnych systemach.
- Wysoka trwałość – mechaniczny i elektryczny cykl życia do 20 milionów przełączeń (cykli).
- Wytrzymałość styków – obciążalność do 6A (AC-12) oraz 4A (AC-15), co pozwala na sterowanie zarówno obciążeniami rezystancyjnymi, jak i niewielkimi silnikami.
- Łatwa diagnostyka – dioda LED sygnalizująca stan pracy przekaźnika.
- Szybki czas reakcji – czas zadziałania maksymalnie 10 ms, czas opadania do 15 ms, co gwarantuje szybkie przełączanie.
- Montaż na typowej szynie DIN TH35 lub G32 (zgodność z EN 60715) ułatwia instalację w standardowych rozdzielnicach.
- Zaciski śrubowe umożliwiają niezawodne i trwałe połączenie przewodów.
Typowe zastosowanie przekaźników interfejsowych RMM 11/110
Moduły przekaźnikowe tego typu są powszechnie stosowane do separacji galwanicznej sygnałów, sterowania urządzeniami wykonawczymi, kontrolowania małych silników, lamp sygnalizacyjnych, zaworów, grzałek czy jako element pośredni w układach sterowania PLC, automatyce budynkowej, instalacjach HVAC i systemach bezpieczeństwa. Idealnie sprawdzają się także w automatyce maszyn, liniach produkcyjnych oraz systemach logistycznych.
Opis konstrukcji i montażu
Moduł przekaźnika RMM 11/110 posiada obudowę z tworzywa o wymiarach 56 x 12 x 65 mm. Wygodne rozmieszczenie zacisków śrubowych pozwala na szybki i bezproblemowy montaż oraz podłączenie przewodów. Obudowa została zaprojektowana z myślą o łatwej integracji z systemami szafowymi, a konstrukcja zapewnia właściwą wentylację i trwałość mechaniczną podczas wieloletniej eksploatacji.
Główne cechy techniczne
- Napięcie sterowania: 110V AC/DC (zakres od 95 do 121 V)
- Obciążalność styków: do 6A (AC-12), 4A (AC-15), 2A (DC-13)*
- Moc łączeniowa: do 1250 VA (AC), 240 W (DC)
- Wytrzymałość udarowa: 4 kV
- Sygnalizacja: dioda LED (kolor czerwony)
- Obudowa: montaż na szynę DIN TH35/G32, tworzywo o wysokiej wytrzymałości
Korzystając z przekaźnika RMM 11/110, można zapewnić efektywność, bezpieczeństwo oraz niezawodność pracy każdej instalacji elektrycznej wymagającej separacji sygnałów oraz sterowania obwodami o różnym napięciu lub charakterze odbiornika.
