Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | A 2 |
| PIN 2 | A 2 |
| PIN 3 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | 12 |
| PIN 2 | 11 |
| PIN 3 | 14 |

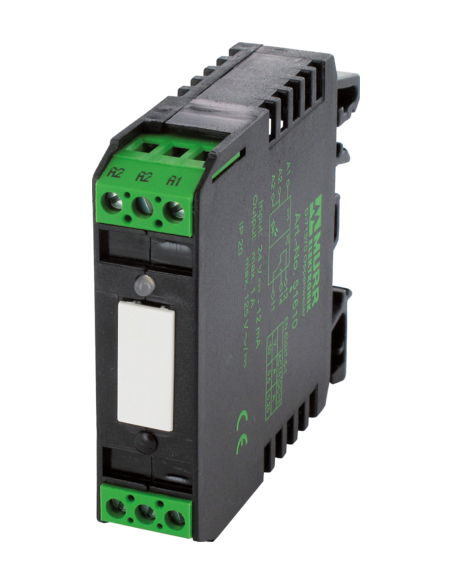

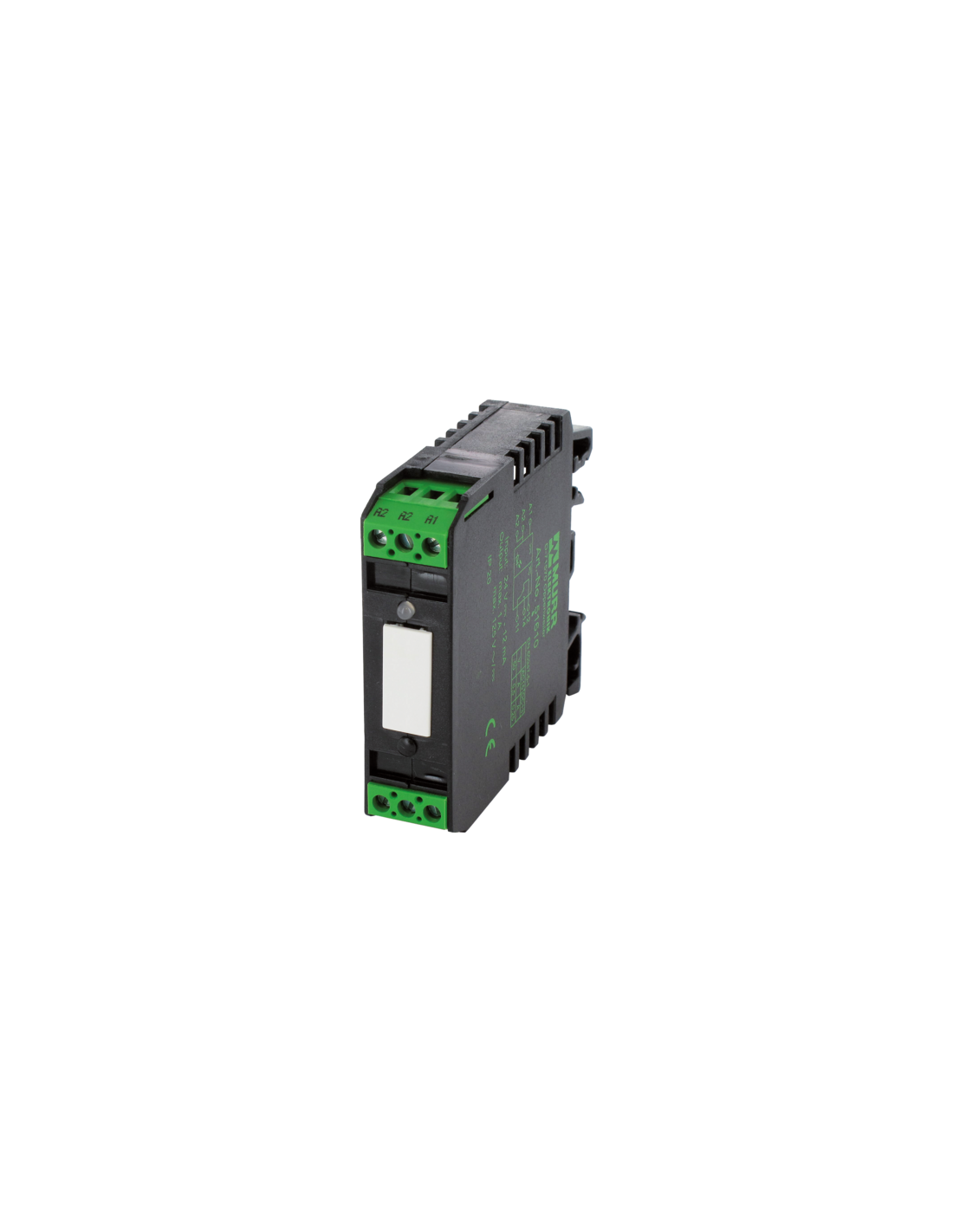

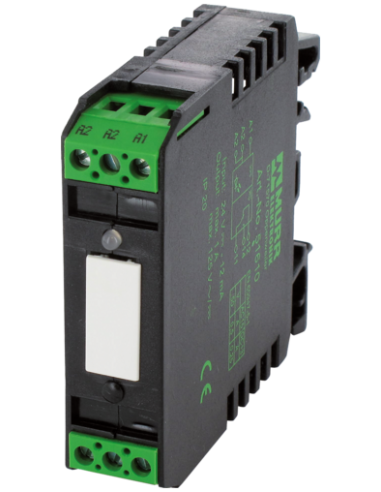

Moduł przekaźnika RMI 11/24, 24VAC/DC, 8A – uniwersalne rozwiązanie do sterowania
Moduł przekaźnika RMI 11/24 o kodzie produktu 51600 to funkcjonalny komponent automatyki, wykorzystywany do sterowania obwodami elektrycznymi w aplikacjach przemysłowych i budowlanych. Przekaźnik wyróżnia się wysoką niezawodnością pracy zarówno przy napięciu 24V AC/DC, jak i dużą wydajnością przełączania przy napięciach do 250VAC/DC oraz prądzie do 8A. Solidna, kompaktowa konstrukcja oraz zastosowanie zacisków śrubowych gwarantują wygodny montaż w rozdzielnicach i szafach sterowniczych.
Zastosowania przekaźnika RMI 11/24
Moduły przekaźnikowe takie jak RMI 11/24 stanowią niezastąpione rozwiązanie w instalacjach:
- Automatyki przemysłowej – sterowanie urządzeniami, maszynami, panelami operatorskimi.
- Systemach HVAC – kontrola zaworów, siłowników, wentylatorów.
- BMS i inteligentnych budynkach – sterowanie oświetleniem, roletami, elementami wykonawczymi.
- Zabezpieczeniach i aparaturze pomiarowej – separacja obwodów sterowania od wykonawczych.
- Systemach alarmowych, sygnalizacyjnych oraz w rozdzielniach elektrycznych.
Kluczowe zalety modułu przekaźnikowego RMI 11/24
- Uniwersalne napięcie zasilania 24V AC/DC – możliwość integracji z różnorodnymi systemami sterowania.
- Wysoka zdolność przełączania – nawet do 8A przy 250VAC/DC umożliwia sterowanie dużymi obciążeniami.
- Kompaktowa obudowa do montażu na szynie DIN – oszczędność miejsca w rozdzielnicach.
- Bezpieczne i trwałe zaciski śrubowe – zapewniają szybkie oraz pewne podłączenie przewodów.
- Zgodność z normami EN IEC 60947-5-1 – gwarancja wysokiego poziomu bezpieczeństwa i niezawodności.
- Możliwość pracy w aplikacjach AC-12, AC-15, DC-13 – szerokie spektrum zastosowań w automatyce.

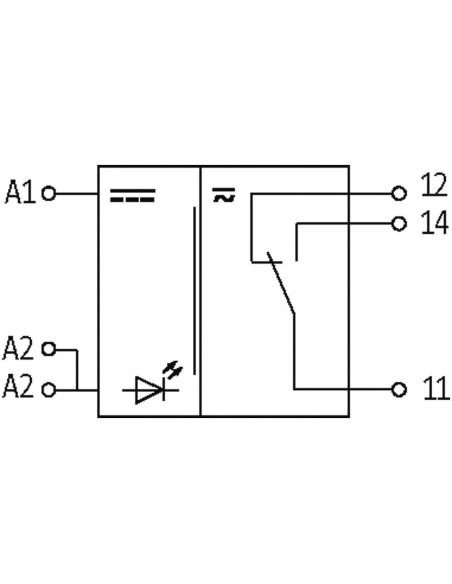

Budowa, schemat połączeń oraz sposób montażu
Moduł wyposażony jest w 3-pinowe złącza śrubowe zarówno po stronie wejściowej (A1, A2), jak i wyjściowej (11, 12, 14), co ułatwia podłączenie i gwarantuje trwałość połączeń. Przekrój obudowy umożliwia wygodny montaż na standardowej szynie DIN w szafach sterowniczych, a zielone oznaczenia zacisków ułatwiają identyfikację podczas instalacji oraz serwisowania.

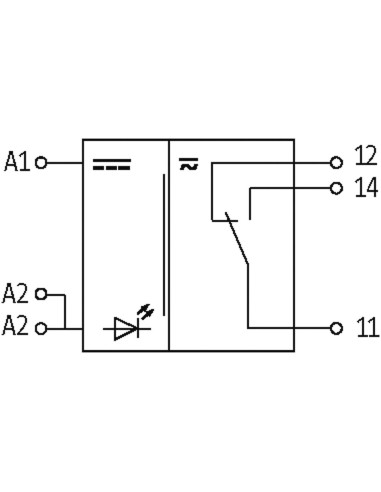

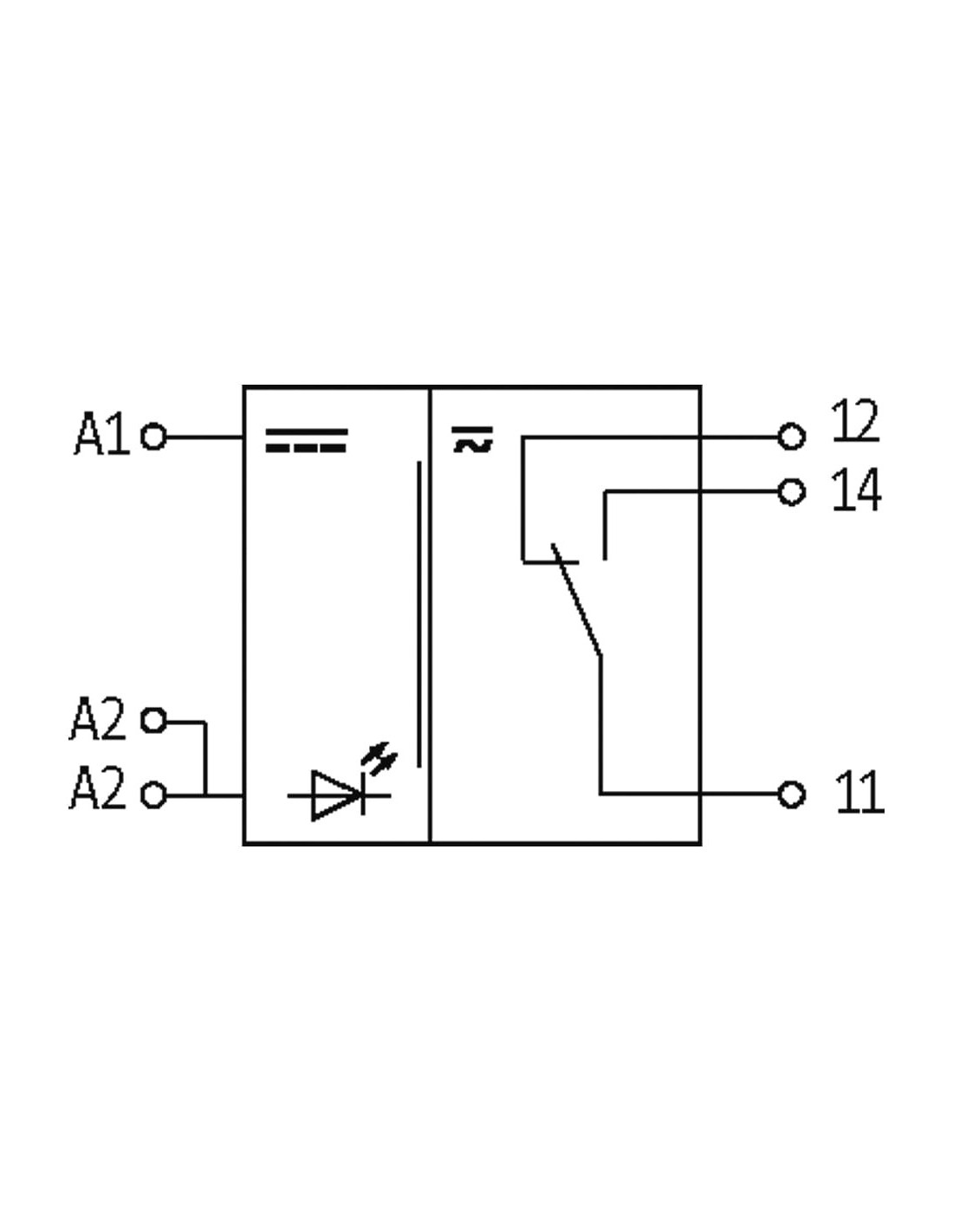

Przekaźnik RMI 11/24 posiada wyraźny schemat połączeń, dzięki czemu jego integracja z układami sterującymi jest szybka i bezproblemowa.
Gdzie sprawdzi się przekaźnik RMI 11/24?
To idealne rozwiązanie zarówno do nowoczesnych instalacji przemysłowych, jak i modernizacji istniejących systemów. Gwarantuje bezpieczeństwo, szybką konfigurację oraz możliwość pracy w szerokim zakresie napięć zasilania. Dzięki wysokim parametrom obciążalności i solidnej konstrukcji może być stosowany nawet w wymagających warunkach eksploatacyjnych.
