1 przekaźnik; 1 zestyk rozwierny
5 A
24 V AC/DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 15 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 5 A @ 24, 5 A @ 110 V, 5 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 5 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 56 mm |
| Szerokość | 12 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 2 |
| PIN 2 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 12 |
Moduł przekaźnika RMMR 11/24 VAC/DC 51508 – uniwersalne rozwiązanie sterujące
Moduł przekaźnika RMMR 11/24 VAC/DC o kodzie produktu 51508 to uniwersalne urządzenie przekaźnikowe, które sprawdzi się zarówno w prostych, jak i bardziej zaawansowanych układach automatyki przemysłowej. Produkt charakteryzuje się kompaktową obudową o szerokości zaledwie 12 mm, co umożliwia oszczędność miejsca przy montażu na standardowej szynie DIN (TH35, G32 zgodnie z EN 60715).
Najważniejsze cechy modułu przekaźnikowego 24 VAC/DC
Przekaźnik jednosekcyjny zapewnia jeden zestyk rozwierny o maksymalnym prądzie 5 A i uniwersalnym napięciu wejściowym 24 V AC/DC. Przystosowany jest do szerokiego zakresu napięć wejściowych (od 19,2 V do 30 V AC/DC). Dzięki temu moduł doskonale nadaje się do integracji z wieloma systemami automatyki, centralami sterującymi oraz aparatami automatyki budynkowej i przemysłowej.
- Wysoka niezawodność – żywotność mechaniczna i elektryczna do 20 milionów cykli
- Kompaktowe wymiary – szerokość 12 mm, wysokość 56 mm, głębokość 64 mm
- Szybki czas reakcji – maksymalny czas zadziałania 10 ms
- Wysoka odporność na przepięcia – do 4 kV
- Dioda LED sygnalizująca stan pracy (kolor: czerwony)
- Zaciski śrubowe – łatwy i pewny montaż kabli
Zastosowania przekaźnika RMMR 11/24 VAC/DC z wyjściem 250 VAC/DC/5A
Moduł przekaźnikowy tej serii jest polecany do:
- Automatyki przemysłowej – sterowanie i separacja sygnałów w szafach sterowniczych, liniach produkcyjnych
- Systemów HVAC – zarządzanie wentylacją, ogrzewaniem i klimatyzacją
- Kontroli oświetlenia – włączanie i wyłączanie obwodów oświetleniowych
- Automatyki budynkowej – sterowanie roletami, bramami, systemami bezpieczeństwa
- Układów separujących – rozdzielanie sygnałów sterujących w oddzielnych obwodach
Dzięki uniwersalnemu napięciu cewki oraz wysokiej odporności przekaźnika na skrajne warunki temperaturowe (praca od -20°C do +60°C), moduł RMMR 11/24 VAC/DC doskonale sprawdzi się zarówno w przemysłowych, jak i komercyjnych instalacjach.
Budowa i montaż przekaźnika RMMR 11/24 VAC/DC 51508
Obudowa przekaźnika umożliwia łatwe mocowanie na szynie DIN. Zaciski śrubowe gwarantują pewne połączenie elektryczne oraz prostą integrację z istniejącą infrastrukturą. Moduł został wykonany z wysokiej jakości materiałów, a styk wykonany jest z AgNi, co podnosi niezawodność i przewodność elektryczną.

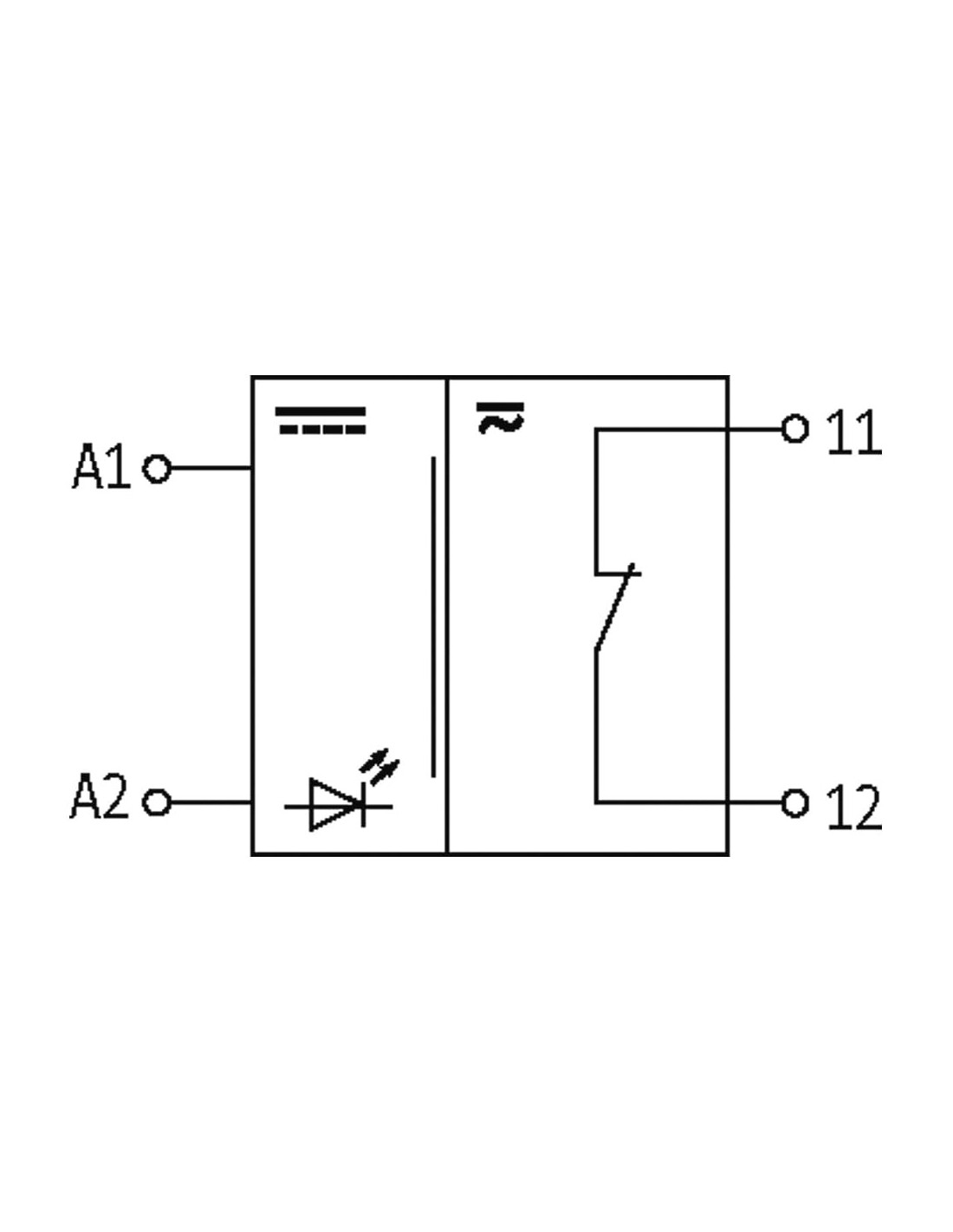

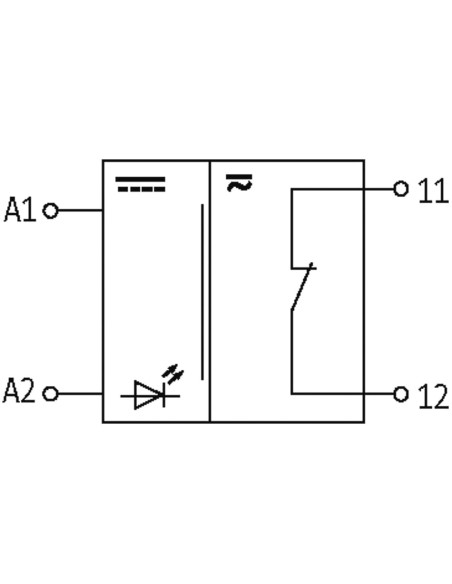

Diagram podłączenia i wyraźne oznaczenia pinów:
- Wejście: A1, A2
- Wyjście: 11, 12
Dlaczego warto wybrać moduł przekaźnika RMMR 11/24 VAC/DC?
Solidne parametry pracy, długa żywotność, odporność na zakłócenia, uniwersalność zastosowań oraz prosta instalacja sprawiają, że prezentowany moduł przekaźnikowy doskonale nadaje się do wielu zastosowań związanych ze sterowaniem oraz separacją w układach automatyki, kontroli i zarządzania energią.
