1 przekaźnik; 1 zestyk zwierny
6 A
110 V AC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 110 V |
| Napięcie wejściowe AC min. | 95 V |
| Napięcie wejściowe AC maks. | 121 V |
| Napięcie wejściowe DC | 110 V |
| Napięcie wejściowe DC min. | 95 V |
| Napięcie wejściowe DC maks. | 121 V |
| Prąd wejściowe | 3,5 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 4 A @ 24 V, 4 A @ 110 V, 4 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2 A @ 24 V, 0,25 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 15 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy maks. | 6 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 6 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 1,5 kV |
| Elektryczny cykl życia | 100000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 100000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 10 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | AG Ni hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 56 mm |
| Szerokość | 12 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

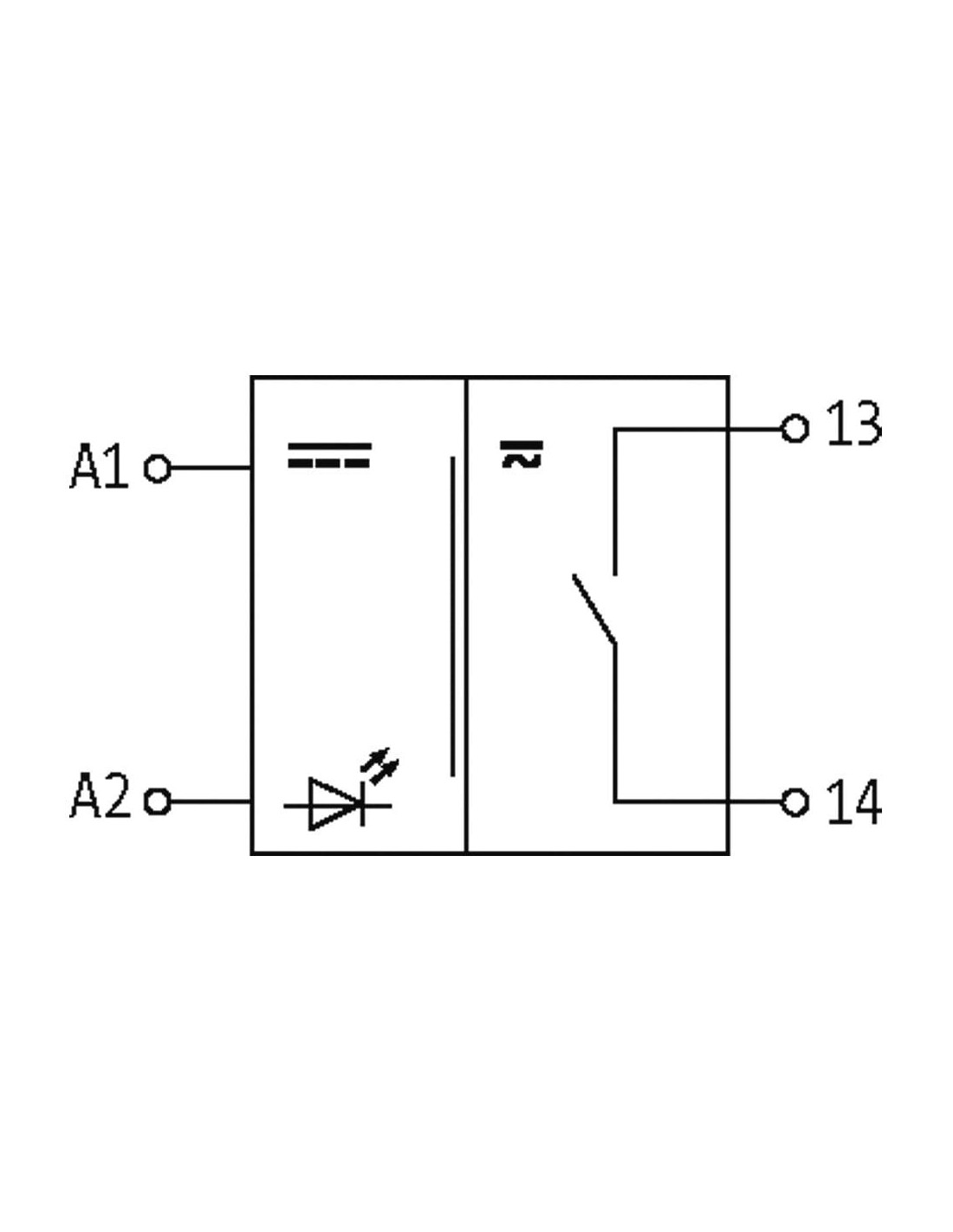

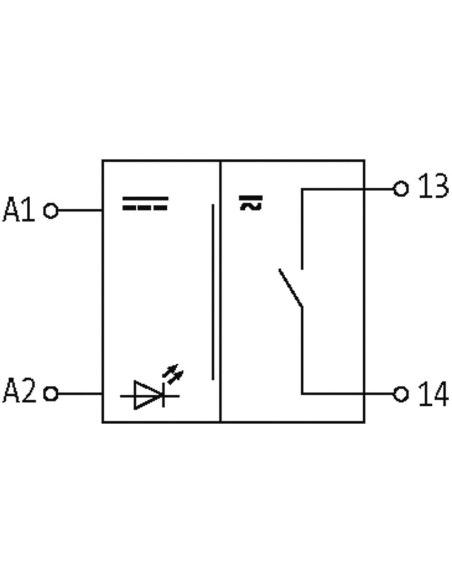

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
Moduł przekaźnika 51526 – niezawodne rozwiązanie do automatyki i sterowania
Moduł przekaźnika 51526 to wysokiej jakości komponent elektromechaniczny, który znajduje zastosowanie w wielu układach automatyki przemysłowej oraz instalacjach sterujących. Przeznaczony jest do szybkiej i niezawodnej separacji sygnałów sterujących od obwodów wykonawczych, co zapewnia maksymalne bezpieczeństwo oraz stabilność działania systemu. Konstrukcja modułu umożliwia łatwy montaż na szynie DIN (TH35, G32, zgodnie z normą EN 60715), co czyni go uniwersalnym rozwiązaniem dla rozdzielnic i szaf sterowniczych.
Kluczowe zalety modułu przekaźnika 51526
- Kompaktowe wymiary: Szerokość – 12 mm, wysokość – 56 mm, głębokość – 64 mm – idealny do zabudowy w miejscach o ograniczonej przestrzeni.
- Wysoka niezawodność: Elektroniczny oraz mechaniczny cykl życia wynoszący do 100 000 000 przełączeń pozwala na długotrwałą pracę bez przestojów i konieczności częstych wymian.
- Szeroki zakres napięć wejściowych: Przekaźnik może działać zarówno z napięciem AC, jak i DC w zakresie od 95 V do 121 V, co zapewnia dużą elastyczność zastosowań.
- Bezpieczne przełączanie obciążeń: Maksymalny prąd przełączający wynosi 6 A przy napięciu do 250 V, co umożliwia bezpieczne sterowanie różnego rodzaju urządzeniami wykonawczymi.
- Łatwość diagnozy: Wbudowana dioda LED w kolorze żółtym zapewnia wizualizację statusu pracy przekaźnika, co ułatwia diagnostykę i serwisowanie.
- Wysoka odporność na przepięcia: Moduł charakteryzuje się odpornością na znamionowe piki napięciowe do 1,5 kV.
- Wytrzymałość temperaturowa: Zakres pracy od -20°C do +60°C umożliwia zastosowanie przekaźnika nawet w wymagających warunkach.
- Prosty montaż i podłączenie: Zaciski śrubowe gwarantują szybkie i pewne połączenia elektryczne.
Zastosowanie modułu przekaźnika 51526 w praktyce
Moduł przekaźnika 51526 jest idealnym wyborem w różnych aplikacjach przemysłowych, w tym w systemach automatyki, maszynach produkcyjnych, liniach montażowych, a także w instalacjach HVAC oraz systemach bezpieczeństwa. Sprawdza się wszędzie tam, gdzie kluczowe jest oddzielenie sygnału sterującego od obwodu wykonawczego oraz niezawodność działania w trudnych warunkach środowiskowych i w szerokich zakresach napięć.
Urządzenie doskonale nadaje się do sterowania zaworami, silnikami, oświetleniem przemysłowym, grzałkami oraz innymi odbiornikami wymagającymi bezpiecznego i precyzyjnego załączania oraz odłączania zasilania. Kompatybilność z typowymi szynami montażowymi TH35 i G32 pozwala na integrację modułu nawet w już istniejących układach sterowania, co minimalizuje czas modernizacji i przestoje produkcyjne.
Główne cechy modułu przekaźnika 51526
- 1 przekaźnik z 1 stykiem zwiernym (NO)
- Maksymalny prąd: 6 A
- Zakres napięć wejściowych: 110 V AC/DC
- Zaciski śrubowe dla pewnego połączenia
- Sygnalizacja LED stanu pracy
- Montowany na szynie DIN (TH35, G32)
- Materiał styków: Srebro niklowane (Ag Ni hv)
- Wysoka trwałość mechaniczna i elektryczna
Podsumowanie – moduł przekaźnika 51526
Moduł przekaźnika 51526, kod 51526, to niezawodny i trwały komponent do profesjonalnych zastosowań automatyki i sterowania. Stanowi doskonałe rozwiązanie dla specjalistycznych instalacji wymagających wysokiej trwałości, szerokiego zakresu napięć pracy oraz bezpieczeństwa przełączania. Kompaktowa obudowa, łatwy montaż i uniwersalność podłączenia czynią go cenionym wyborem zarówno w nowych projektach, jak i podczas modernizacji istniejących systemów automatyki.
