1 przekaźnik; 1 zestyk zwierny
3 A
24 V DC
ze zworką minusową
Przełącznik dźwigienkowy do zmostkowania styku roboczego
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 28 V |
| Prąd wejściowe | 10 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Częstotliwość łączeniowa maks. | 15 Hz |
| Moc łączeniowa AC maks. | 750 VA |
| Moc łączeniowa DC maks. | 90 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 3 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 3 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 3 kV |
| Elektryczny cykl życia | 30000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 30000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 10 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Cd 0 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

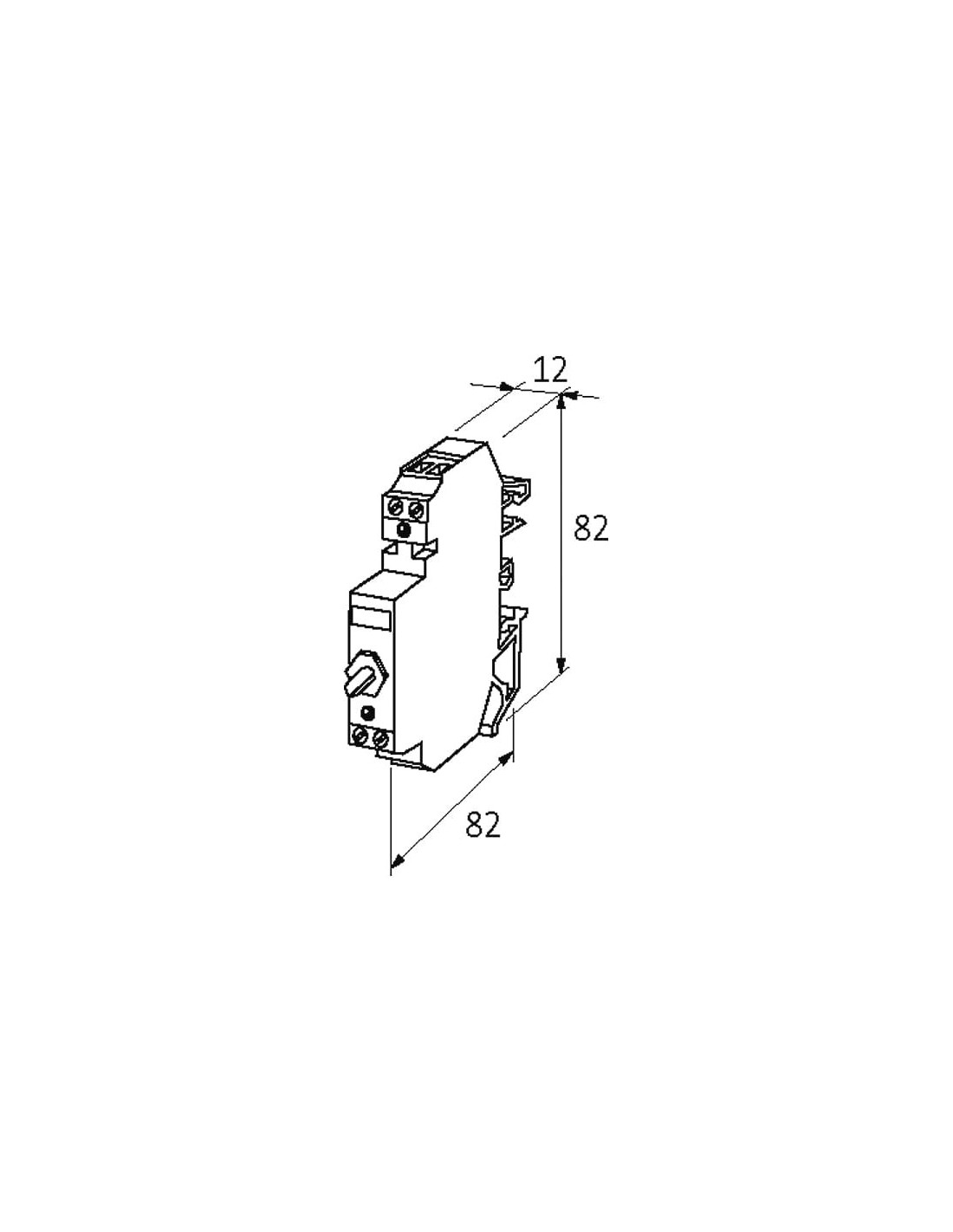

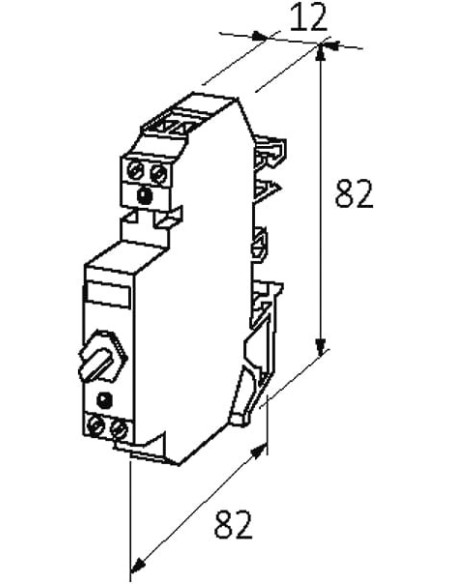

| Wysokość | 82 mm |
| Szerokość | 12 mm |
| Głębokość | 68 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |

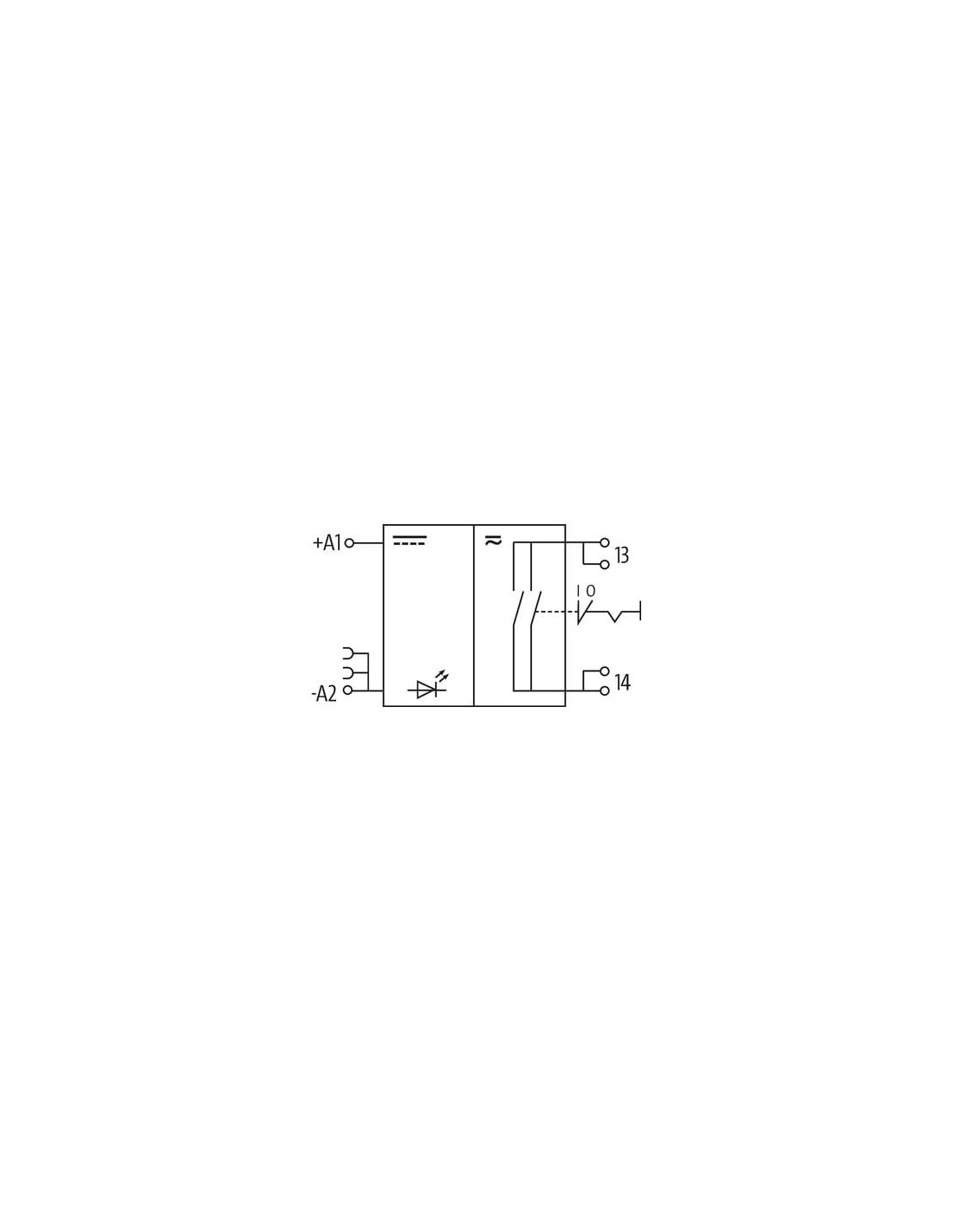

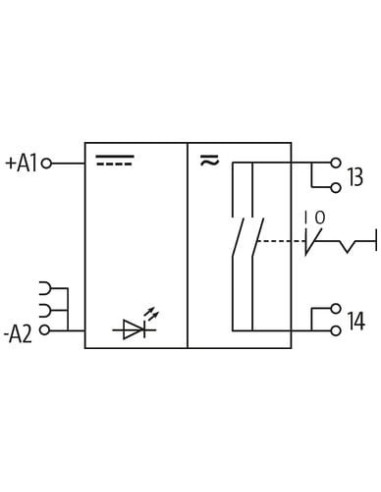

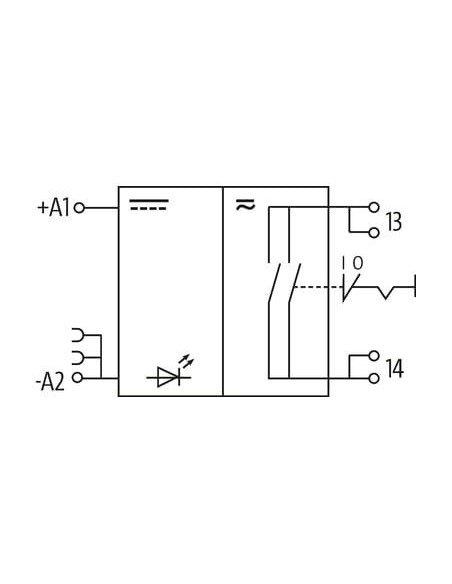

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | + A 1 |
| PIN 2 | - A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 13 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 14 |

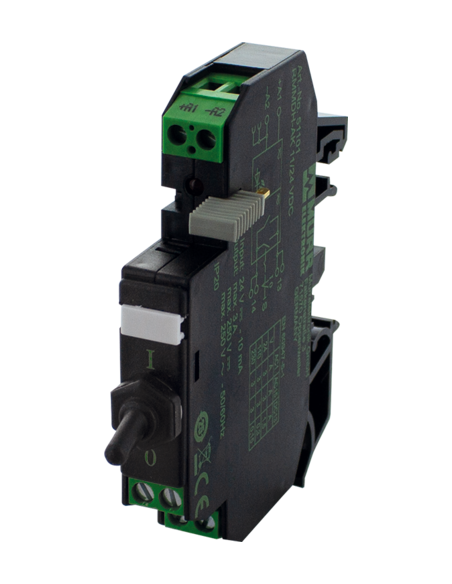

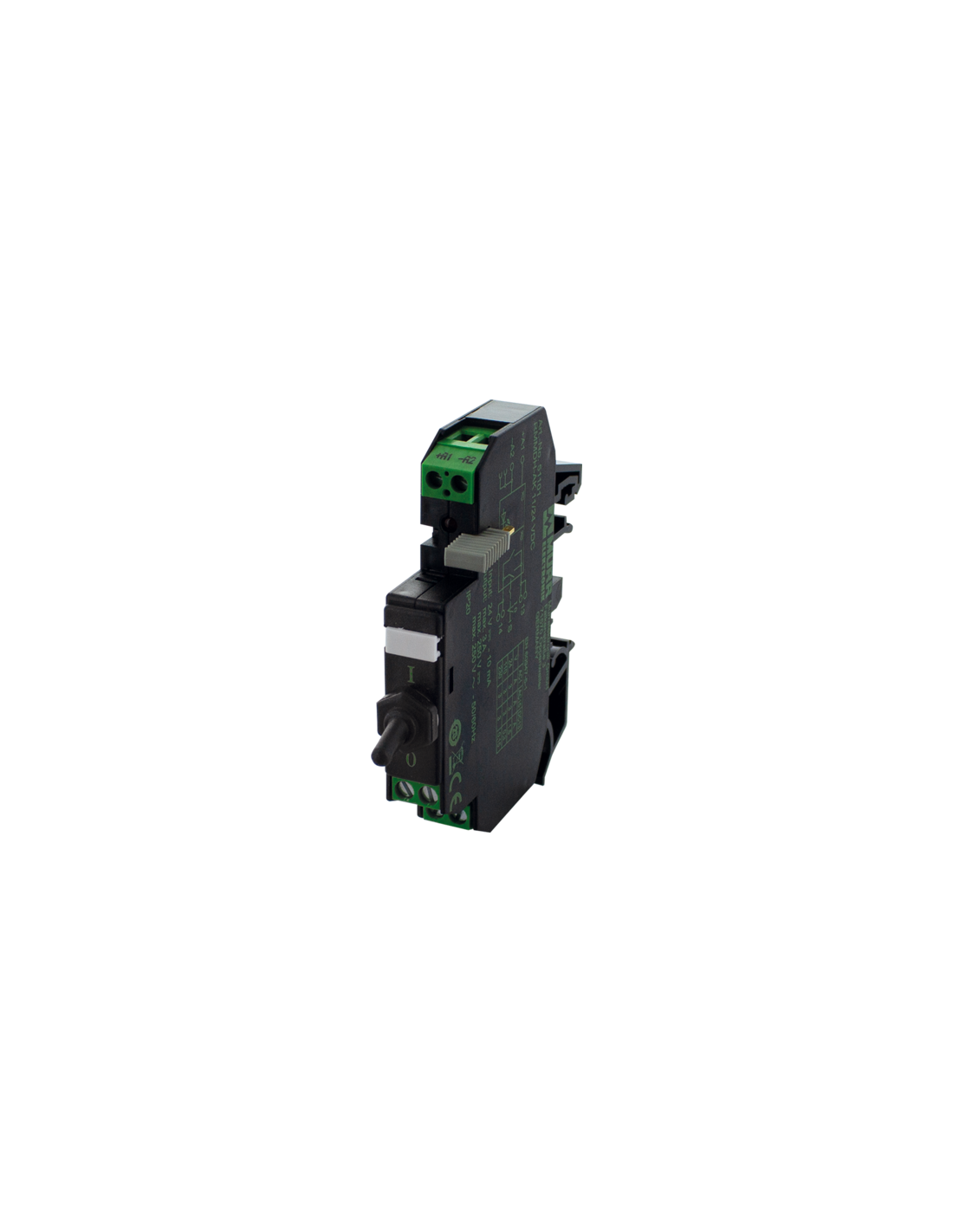

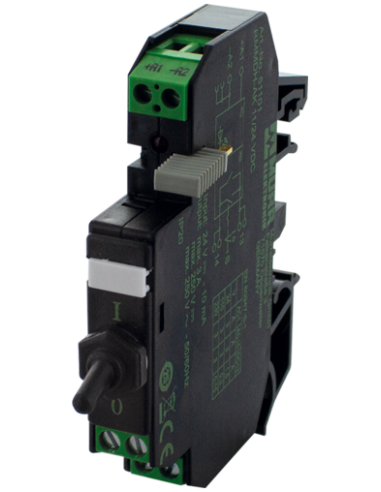

Moduł przekaźnika 24V DC 3A – Przekaźnik na szynę DIN Kod 51101
Moduł przekaźnika 51101 to niezawodne i solidne rozwiązanie do sterowania oraz izolacji obwodów elektrycznych w aplikacjach automatyki przemysłowej. Przekaźnik przeznaczony jest do montażu na popularnych szynach DIN TH35 lub G32, zgodnych z normą EN 60715, co ułatwia szybkie i wygodne włączenie go w istniejące systemy sterowania.
Zastosowanie przekaźnika – Automatyka i sterowanie
Produkt znajduje szerokie zastosowanie w infrastrukturze przemysłowej oraz instalacjach automatyki budynkowej. Jest szczególnie polecany do:
- Separacji galwanicznej sygnałów sterujących
- Rozdzielania i przełączania obwodów zasilających urządzenia
- Sterowania układami oświetlenia, wentylacji, siłownikami i innymi odbiornikami
- Automatyzacji procesów produkcyjnych i technologicznych
Budowa i funkcjonalność przekaźnika 51101
Moduł oferuje jeden przekaźnik z jednym zestykem zwiernym, zaprojektowanym do pracy z prądem do 3 A przy napięciu 24 V DC. Dodatkową funkcjonalnością jest dźwigienkowy przełącznik, który umożliwia łatwe zmostkowanie styku roboczego, co upraszcza czynności serwisowe i testowe.
- Montaż na szynie DIN – szybka, pewna i stabilna instalacja
- Wyraźny wskaźnik LED (kolor czerwony) sygnalizujący stan pracy przekaźnika
- Zaciski śrubowe ułatwiające podłączenie przewodów
- Zworka minusowa w zestawie (nr art. 90960)
- Wytrzymałość mechaniczna i elektryczna – nawet 30 milionów cykli
Bezpieczeństwo i niezawodność
Przekaźnik posiada wysoką odporność na przepięcia (3 kV) oraz możliwości pracy w szerokim zakresie temperatur (-20°C do +50°C), co gwarantuje niezawodność działania nawet w trudnych warunkach przemysłowych.
Konstrukcja modułu pozwala na łatwą kontrolę oraz diagnostykę stanu pracy – wbudowana dioda LED informuje o zadziałaniu przekaźnika, co zapewnia bezpieczeństwo obsługi i szybkie reagowanie w przypadku sygnału awaryjnego.
Parametry użytkowe – Wydajność i elastyczność
Przekaźnik spełnia normy EN IEC 60947-5-1 dla kategorii AC-15 oraz DC-13, umożliwiając przełączanie obciążeń zarówno prądu zmiennego, jak i stałego o napięciu do 250 V i prądzie do 3 A. Maksymalna częstotliwość łączeniowa wynosi do 15 Hz, a szerokie możliwości obciążeniowe umożliwiają zastosowanie w najbardziej wymagających układach automatyki.
Typowe przykłady zastosowania
- Panele sterownicze maszyn przemysłowych
- Systemy kontroli budynków (BMS)
- Rozdzielnie elektryczne
- Modernizacje linii produkcyjnych
- Sterowanie pompami, silnikami i siłownikami
- Bezpieczna separacja sterowania i wykonania
Moduł przekaźnika 51101 to idealny wybór wszędzie tam, gdzie liczy się niezawodność, prostota montażu i elastyczność w integracji z istniejącymi systemami automatyki.
