1 zestyk zwierny
6 A
24 V AC/DC
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 17 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Przekaźnik wyjściowy MIRO 6.2 24V Murrelektronik 6652015 – wysokiej jakości przekaźnik interfejsowy
Przekaźnik wyjściowy MIRO 6.2 24V firmy Murrelektronik, o kodzie produktu 6652015, to kompaktowe rozwiązanie zaprojektowane do precyzyjnej separacji galwanicznej oraz sterowania obwodami elektrycznymi w automatyce przemysłowej. Produkt ten spełnia wymagania normy EN 60947-1 dotyczące bezpiecznego odseparowania obwodów, co gwarantuje maksymalne bezpieczeństwo w aplikacjach przemysłowych, instalacjach maszynowych oraz szafach sterowniczych.
Budowa przekaźnika i możliwości montażowe
Obudowa produktu ma wyjątkowo smukłą konstrukcję (6,2 mm szerokości), co pozwala na oszczędność miejsca w rozdzielniach i szafach sterowniczych. Urządzenie wyposażone jest w zaciski sprężynowe FK, które umożliwiają szybkie, pewne i odporne na wibracje połączenie przewodów, nawet przy dużych obciążeniach.
- Wysokość: 78 mm
- Szerokość: 6,2 mm
- Głębokość: 70 mm
- Możliwość montażu na szynie DIN (EN 60715)
Wytrzymałość i trwałość w wymagających warunkach
Przekaźnik MIRO 6.2 24V został zaprojektowany z myślą o wieloletniej, bezawaryjnej pracy. Wyróżnia się bardzo wysoką żywotnością mechaniczną oraz elektryczną – do 20 milionów cykli. Jego niezawodność potwierdzają certyfikaty oraz zgodność z międzynarodowymi normami bezpieczeństwa i jakości.
Zakres temperatury pracy od -25°C do +60°C zapewnia stabilną pracę urządzenia zarówno w środowiskach chłodniczych, jak i w przemysłowych aplikacjach o podwyższonej temperaturze.
Typowe zastosowania przekaźnika MIRO 6.2 24V
Wyjściowy przekaźnik interfejsowy znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz budowie maszyn, w tym w:
- Sterowaniu silnikami i zaworami
- Systemach sygnalizacji oraz detekcji stanów
- Obwodach separacji galwanicznej między systemami PLC a urządzeniami wykonawczymi
- Układach bezpieczeństwa oraz systemach zarządzania energią
- Automatyce budynkowej
Zalety stosowania przekaźnika wyjściowego Murrelektronik MIRO 6.2 24V
Najważniejsze atuty produktu:
- Bezpieczna separacja galwaniczna między wejściem a wyjściem zgodnie z EN 60947-1
- Kompaktowa i smukła konstrukcja – oszczędność miejsca w rozdzielni
- Zaciski sprężynowe FK – szybki i bezpieczny montaż przewodów
- Wbudowana dioda LED sygnalizująca stan pracy – łatwa diagnostyka
- Uniwersalność – przeznaczony do napięcia 24 V AC/DC, współpracuje z różnymi systemami sterowania

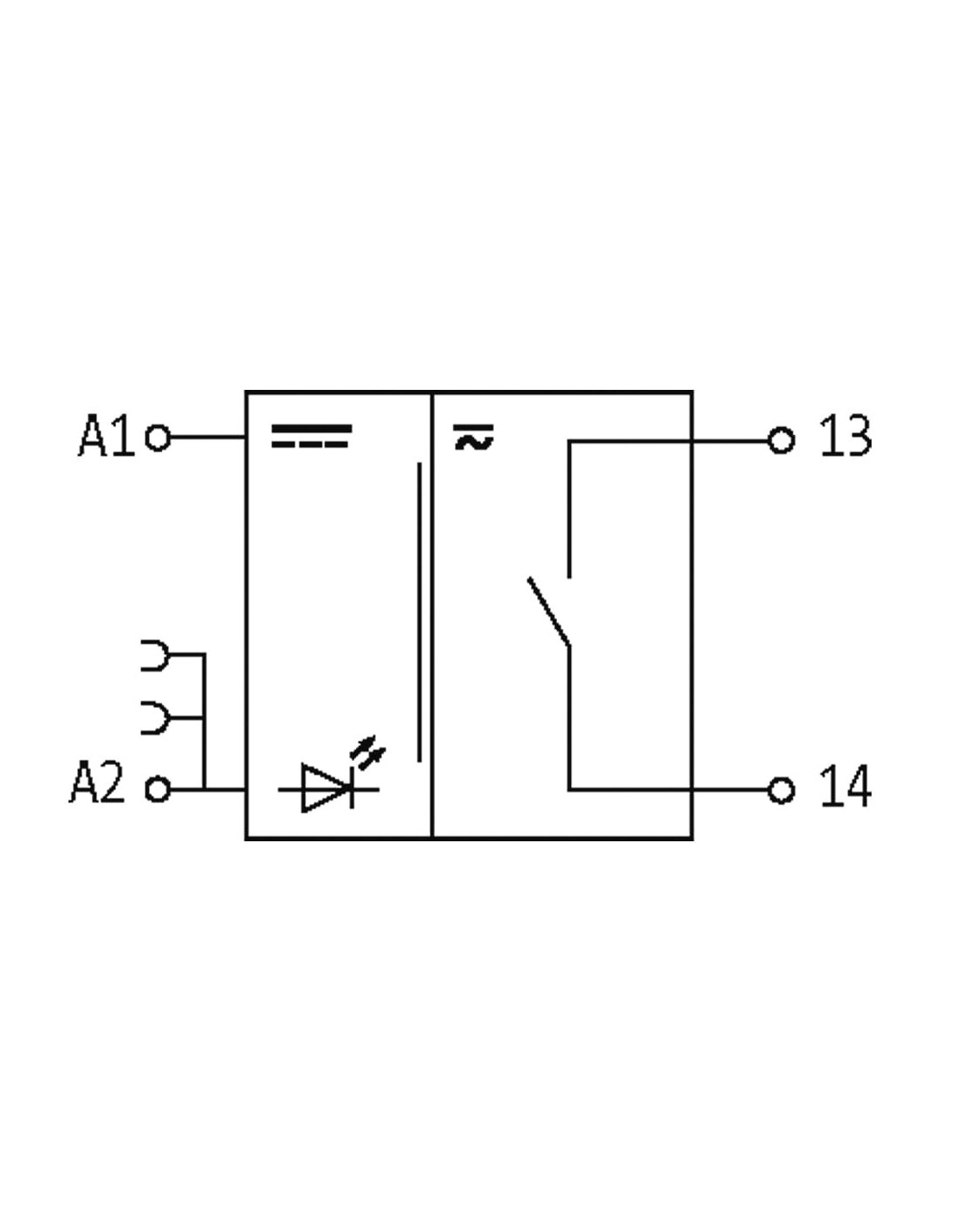

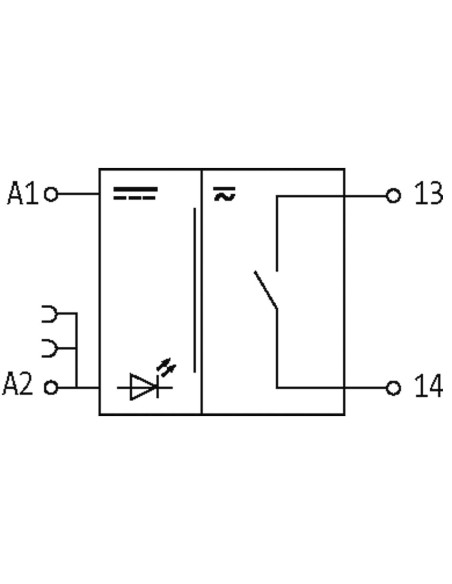

Schemat podłączenia i funkcjonalność
Przekaźnik MIRO 6.2 24V wyposażony jest w jeden zestyk zwierny oraz czytelnie oznaczone zaciski: A1, A2 – cewka sterująca, 13, 14 – styki wyjściowe. Intuicyjny schemat połączeń pozwala na szybkie wdrożenie urządzenia w różnorodne układy automatyki.
- Sygnalizacja stanu za pomocą zielonej diody LED
- Prąd styków do 6 A – możliwość obsługi wielu typów obciążeń
- Obsługa różnych kategorii obciążeń AC-12, AC-15 oraz DC-13
Stosowanie przekaźników MIRO pozwala zwiększyć niezawodność oraz funkcjonalność układów sterujących i wykonawczych w aplikacjach przemysłowych oraz technice automatyki budynkowej.
