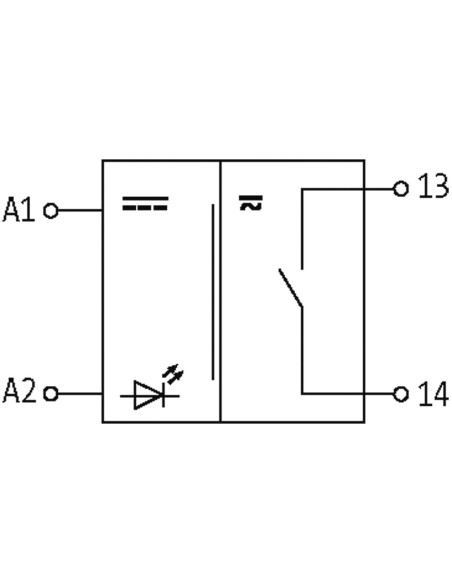

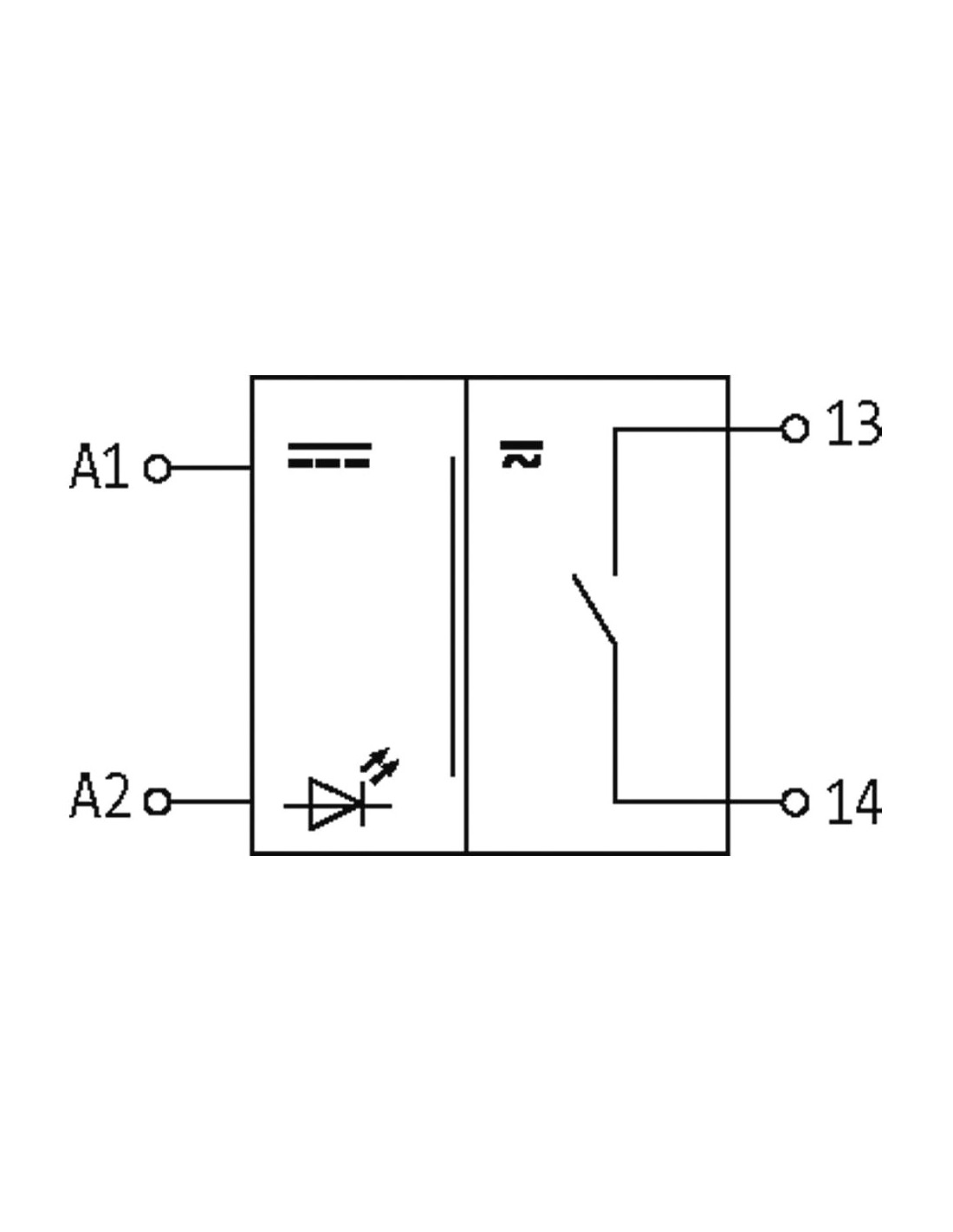

1 przekaźnik; 1 zestyk zwierny
1 A
24 V AC/DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 6 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,5 A @ 125 V |
| Częstotliwość łączeniowa maks. | 15 Hz |
| Moc łączeniowa AC maks. | 60 VA |
| Moc łączeniowa DC maks. | 30 W |
| Napięcie łączeniowe AC maks. | 125 V |
| Napięcie łączeniowe DC maks. | 125 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy maks. | 1 A |
| Zdolność łączeniowa AC-15 (EN IEC 60947-5-1) | 1 A (24 V AC); 0.5 A (125 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 1,5 kV |
| Elektryczny cykl życia | 100000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 100000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 10 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1 ms |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 56 mm |
| Szerokość | 12 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 2 |
| PIN 2 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 13 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
Moduł przekaźnika RMMER 11/24 AC/DC 24V 1A – wysoka niezawodność w automatyce przemysłowej
Moduł przekaźnika RMMER 11/24 AC/DC (kod produktu: 51560) to kompaktowe i wszechstronne rozwiązanie stworzone z myślą o wymagających aplikacjach w systemach automatyki, sterowania oraz instalacjach elektrycznych. Dzięki swojej uniwersalności i łatwości montażu na szynie DIN, moduł doskonale sprawdza się w szafach sterowniczych o ograniczonej przestrzeni.
Najważniejsze cechy modułu przekaźnikowego RMMER 11/24 AC/DC
- Uniwersalne napięcie zasilania: Przekaźnik jest przystosowany do pracy zarówno z napięciem 24V AC, jak i 24V DC, co zwiększa jego elastyczność zastosowania.
- Kompaktowe wymiary: Moduł o wymiarach 56 x 12 x 64 mm pozwala na zastosowanie nawet w ograniczonych przestrzeniach szaf sterowniczych oraz rozdzielnic.
- Prosty montaż: Przewidziany do montażu na standardowej szynie DIN (TH35, G32, zgodnie z EN 60715), co zapewnia szybki i bezproblemowy montaż oraz wymianę bez użycia specjalistycznych narzędzi.
- Wysoka trwałość mechaniczna i elektryczna: Przekaźnik gwarantuje do 100 milionów cykli pracy, co przekłada się na długą żywotność nawet przy intensywnej eksploatacji.
- Wskaźnik LED: Zintegrowana dioda LED w kolorze żółtym informuje o aktualnym stanie pracy, co ułatwia diagnostykę w systemach automatyki.
- Zaciski śrubowe: Trwałe i pewne połączenia przewodów, które zapewniają prosty montaż oraz bezpieczeństwo użytkowania.
- Bezpieczna praca: Maksymalny prąd łączeniowy do 1 A i napięcie do 125 V AC/DC umożliwiają sterowanie szerokim zakresem obciążeń.
- Materiał styków: Wysokiej jakości materiały stykowe (Pd Ni-Au Rh) zapewniają niezawodność i długą żywotność kontaktów.
- Ochrona przed przepięciami: Podwyższona odporność na przepięcia do 1,5 kV zwiększa bezpieczeństwo eksploatacji.
Typowe zastosowania modułu przekaźnikowego 24V
Moduł przekaźnika RMMER 11/24 AC/DC znajduje szerokie zastosowanie w praktyce przemysłowej oraz instalacjach automatyki i sterowania. Przykładowe obszary wykorzystania:
- Separacja galwaniczna sygnałów w systemach automatyki i pomiarów
- Sterowanie urządzeniami wykonawczymi takimi jak lampy, siłowniki, zawory elektromagnetyczne
- Rozbudowa starych oraz nowych układów sterowania o dodatkowe tory przekaźnikowe
- Zastosowanie w szafach rozdzielczych i sterowniczych w przemyśle, energetyce, a także w budownictwie biurowym i mieszkaniowym
- Automatyka klimatyzacji HVAC, sterowanie systemami alarmowymi i przeciwpożarowymi
Dlaczego warto wybrać przekaźnik RMMER 11/24 AC/DC?
Wybór tego modułu gwarantuje niezawodność działania, łatwość instalacji, a także elastyczność zastosowań przy zachowaniu wysokich standardów bezpieczeństwa. To idealne rozwiązanie dla instalatorów oraz integratorów systemów, którzy cenią sobie oszczędność miejsca, wszechstronność i trwałość podzespołów wykorzystywanych w nowoczesnej automatyce.
