1 przekaźnik; 1 zestyk przełączny
5 A
24 V DC
ze zworką minusową
Przy przekroczeniu maks. napięcia/prądu łączeniowego następuje zniszczenie warstwy złota. Maks. prąd to 5 A.
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 17 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,3 A @ 24 V, 0,25 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 15 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 180 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy maks. | 5 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 5 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 100000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 100000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 10 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni 0.15 hv, Ag hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

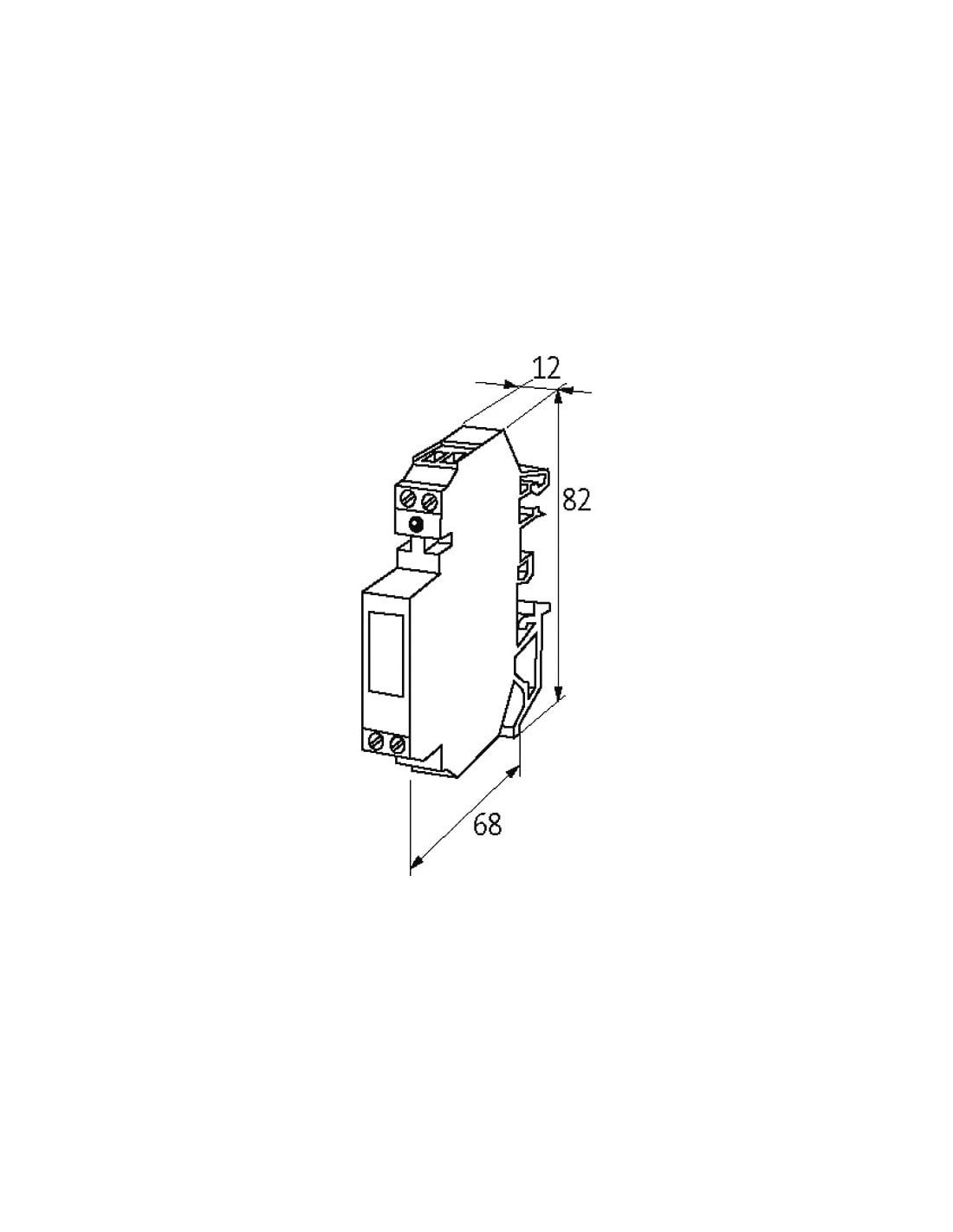

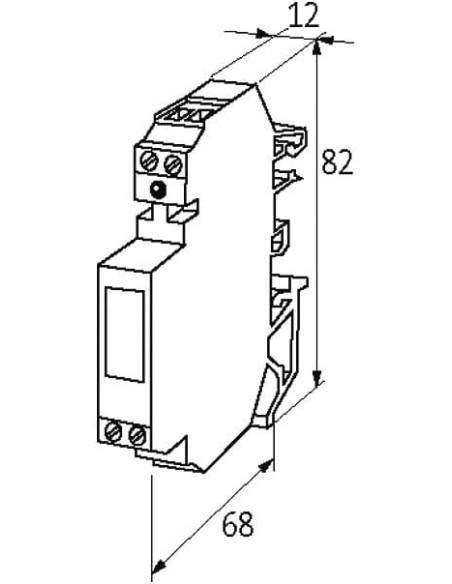

| Wysokość | 82 mm |
| Szerokość | 12 mm |
| Głębokość | 68 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | - A 2 |
| PIN 2 | + A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 11 |
| PIN 2 | 14 |
| PIN 3 | 11 |
| PIN 4 | 12 |

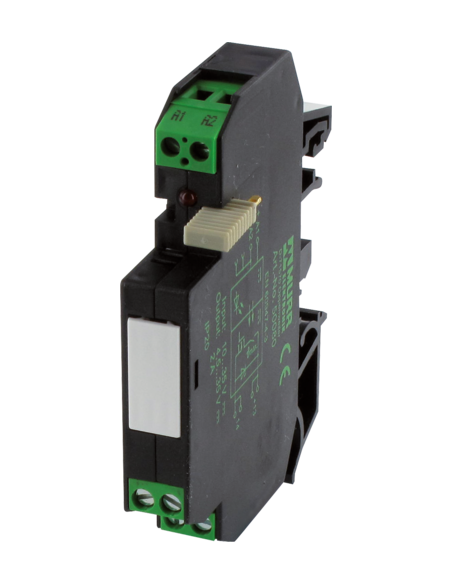

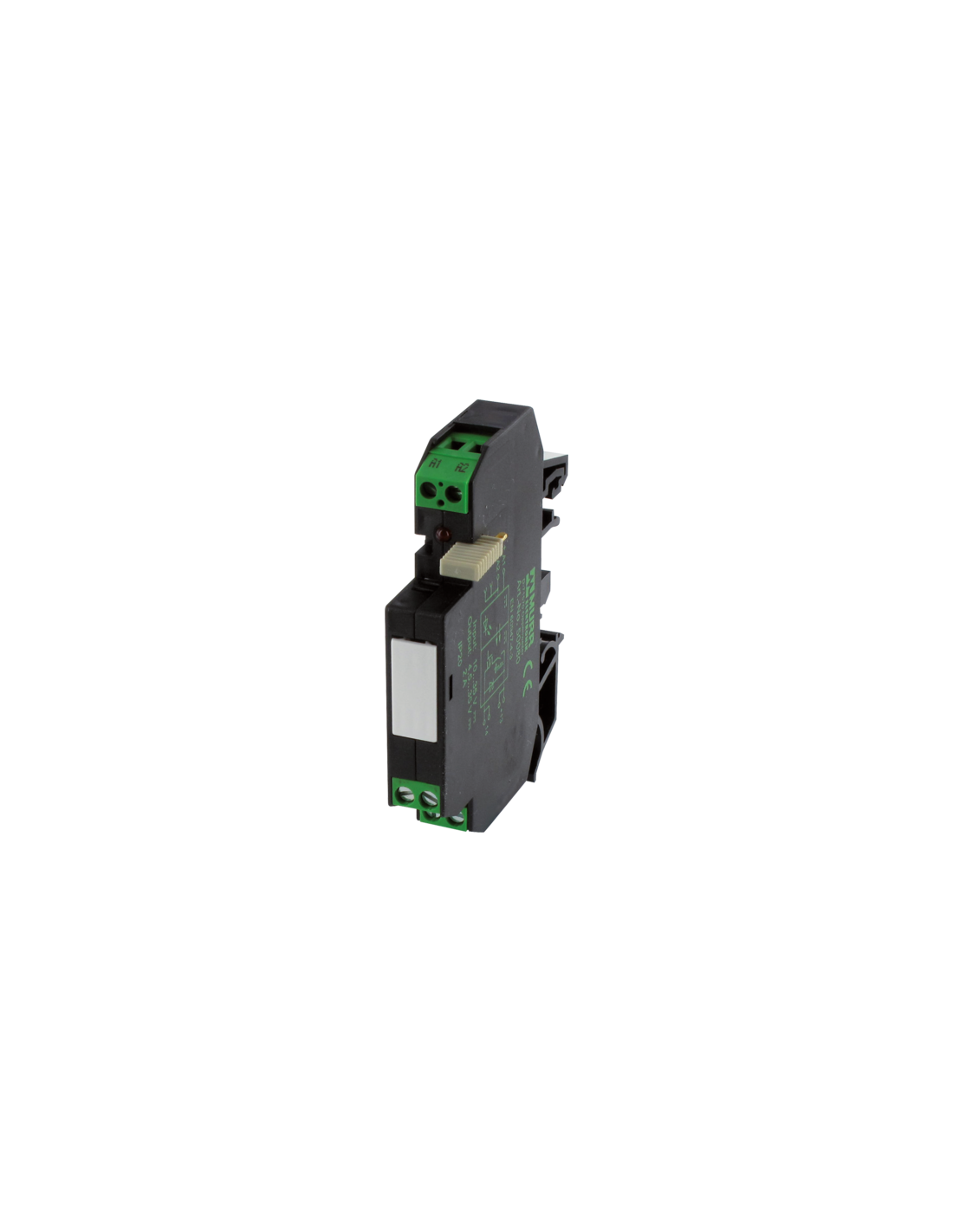

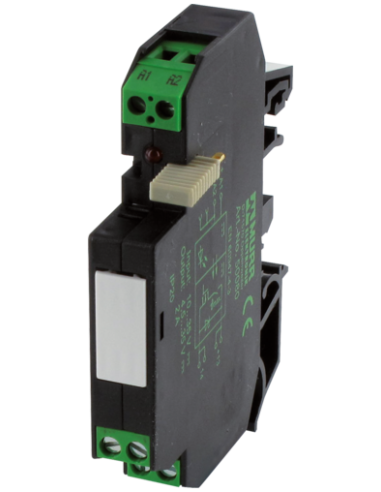

Moduł przekaźnika RMMDUE 11/24, 24VDC 250VAC/DC 6A – Zastosowanie i możliwości
Moduł przekaźnika RMMDUE 11/24 to niezawodne i uniwersalne rozwiązanie przeznaczone do sterowania oraz separacji sygnałów w systemach automatyki przemysłowej oraz instalacjach elektrycznych. Przeznaczony do montażu na szynie DIN TH35 lub G32 (zgodność z EN 60715), stanowi idealny wybór dla inżynierów, automatyków oraz integratorów systemów. Dzięki kompaktowej obudowie o szerokości 12 mm pozwala na oszczędność miejsca w rozdzielnicach i szafach sterowniczych.
Najważniejsze cechy modułu przekaźnika RMMDUE 11/24
- Uniwersalne zastosowanie – idealny do obwodów sterujących, sygnalizacyjnych i zabezpieczeniowych w instalacjach przemysłowych, budynkowych oraz automatyce budynkowej.
- Szerokie napięcie wejściowe – obsługuje napięcie sterujące 24 V DC (zakres 19,2–30 V DC), zapewniając elastyczność integracji w różnorodnych systemach.
- Duża obciążalność styków – możliwość przełączania obciążeń do 250 V AC/DC oraz prądów do 6 A.
- Wysoka trwałość mechaniczna i elektryczna – do 100 000 000 cykli, co zapewnia długą i bezawaryjną pracę nawet w wymagających warunkach przemysłowych.
- Kompaktowa konstrukcja – minimalna szerokość (12 mm) umożliwia gęste upakowanie wielu modułów w jednej szynie DIN.
- Wyraźna sygnalizacja LED – zintegrowana dioda LED w kolorze żółtym informuje o stanie pracy przekaźnika.
Zalety stosowania przekaźników przemysłowych na szynie DIN
Moduły przekaźnikowe, takie jak RMMDUE 11/24, znacznie upraszczają budowę układów sterowania, wprowadzając galwaniczną separację pomiędzy wejściem a wyjściem. Pozwalają na bezpieczne sterowanie urządzeniami o wyższym napięciu i prądzie, zachowując niskonapięciową logikę sterowania. Bezproblemowy montaż na szynie DIN oraz zastosowanie zacisków śrubowych umożliwiają szybką i pewną instalację przewodów sygnałowych.
Typowe zastosowania modułu przekaźnika RMMDUE 11/24
- Sterowanie silnikami, zaworami i innymi urządzeniami wykonawczymi w automatyce przemysłowej;
- Separacja sygnałów cyfrowych w sterownikach PLC;
- Ochrona i izolacja obwodów sterowniczych w szafach rozdzielczych;
- Sterowanie oświetleniem przemysłowym oraz systemami HVAC;
- Integracja systemów zabezpieczeń i alarmowych.
Konstrukcja, montaż i parametry eksploatacyjne

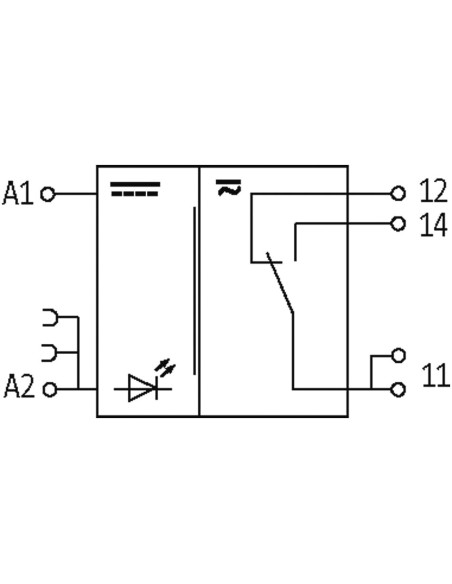

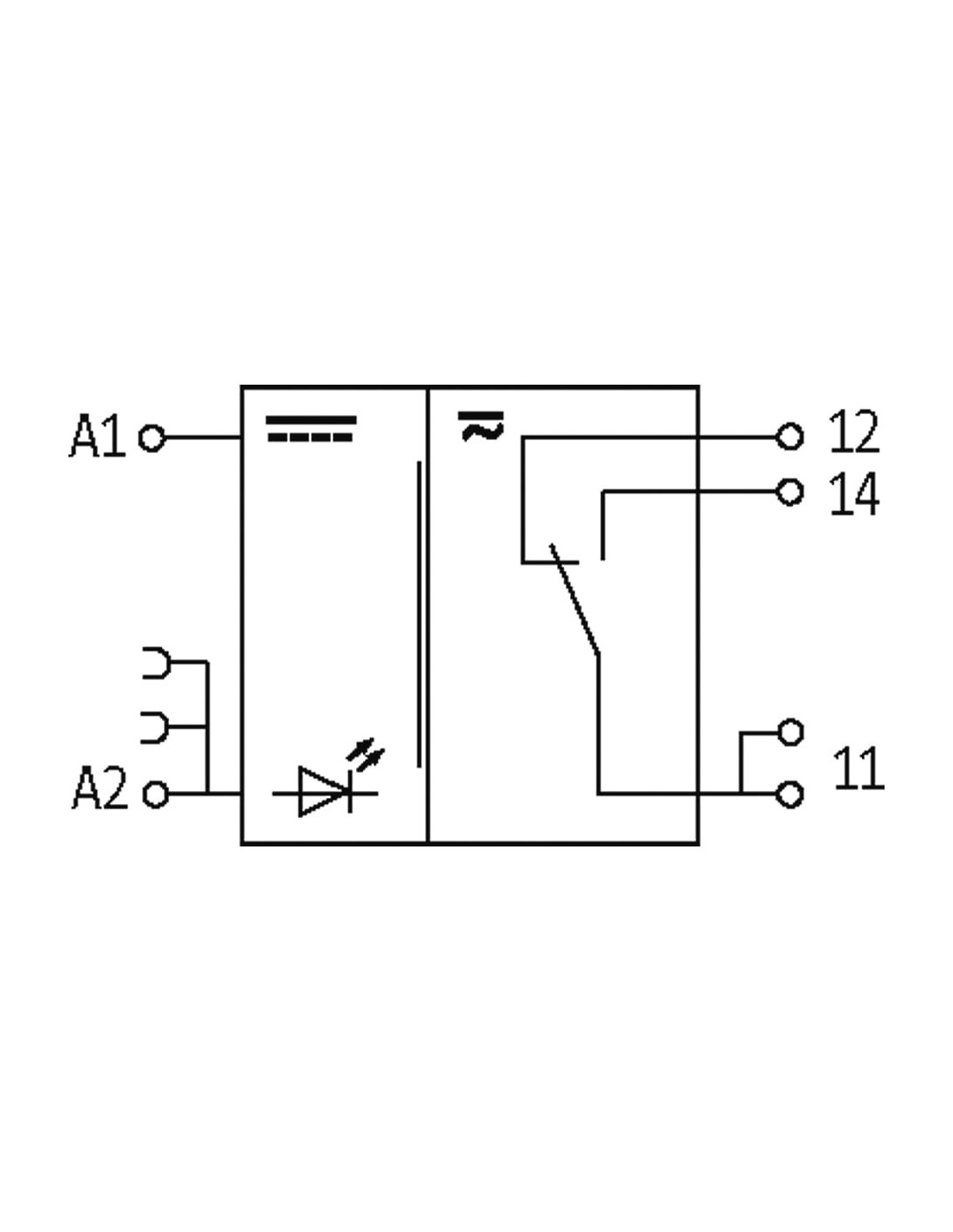

Moduł RMMDUE 11/24 wyposażony jest w zworkę minusową oraz przekaźnik z 1 zestykem przełącznym (NO/NC), wykonanym z trwałego materiału – AgNi. Zakres temperatury pracy od -20°C do +60°C pozwala na bezproblemowe zastosowanie w szerokim spektrum warunków środowiskowych. Prostota obsługi oraz dostępność graficznego schematu pracy sprawiają, że podłączanie oraz diagnostyka (dzięki diodzie LED) są szybkie i intuicyjne.
Dlaczego warto wybrać moduł przekaźnika RMMDUE 11/24?
- Niezawodność działania w warunkach przemysłowych;
- Wysoka trwałość mechaniczna i elektryczna;
- Łatwy montaż dzięki standardowi szyny DIN;
- Kompaktowa konstrukcja sprzyjająca oszczędności miejsca w rozdzielnicach;
- Możliwość pracy zarówno w instalacjach AC, jak i DC.
Moduł przekaźnika RMMDUE 11/24 to sprawdzony wybór do nowoczesnych i niezawodnych układów automatyki przemysłowej oraz instalacji budynkowych, gwarantujący długotrwałą i bezawaryjną pracę.
