Dostępny
2 zestyki przełączne
6 A
24 V DC
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 18 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy na wyjście sygnału maks. | 20 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

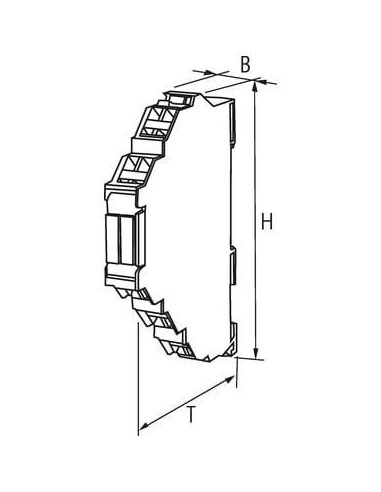

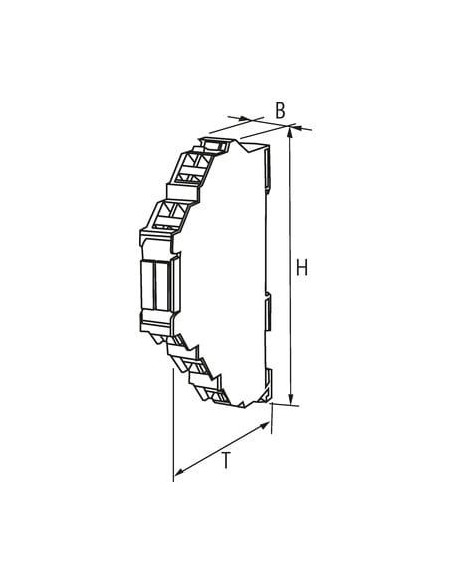

| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

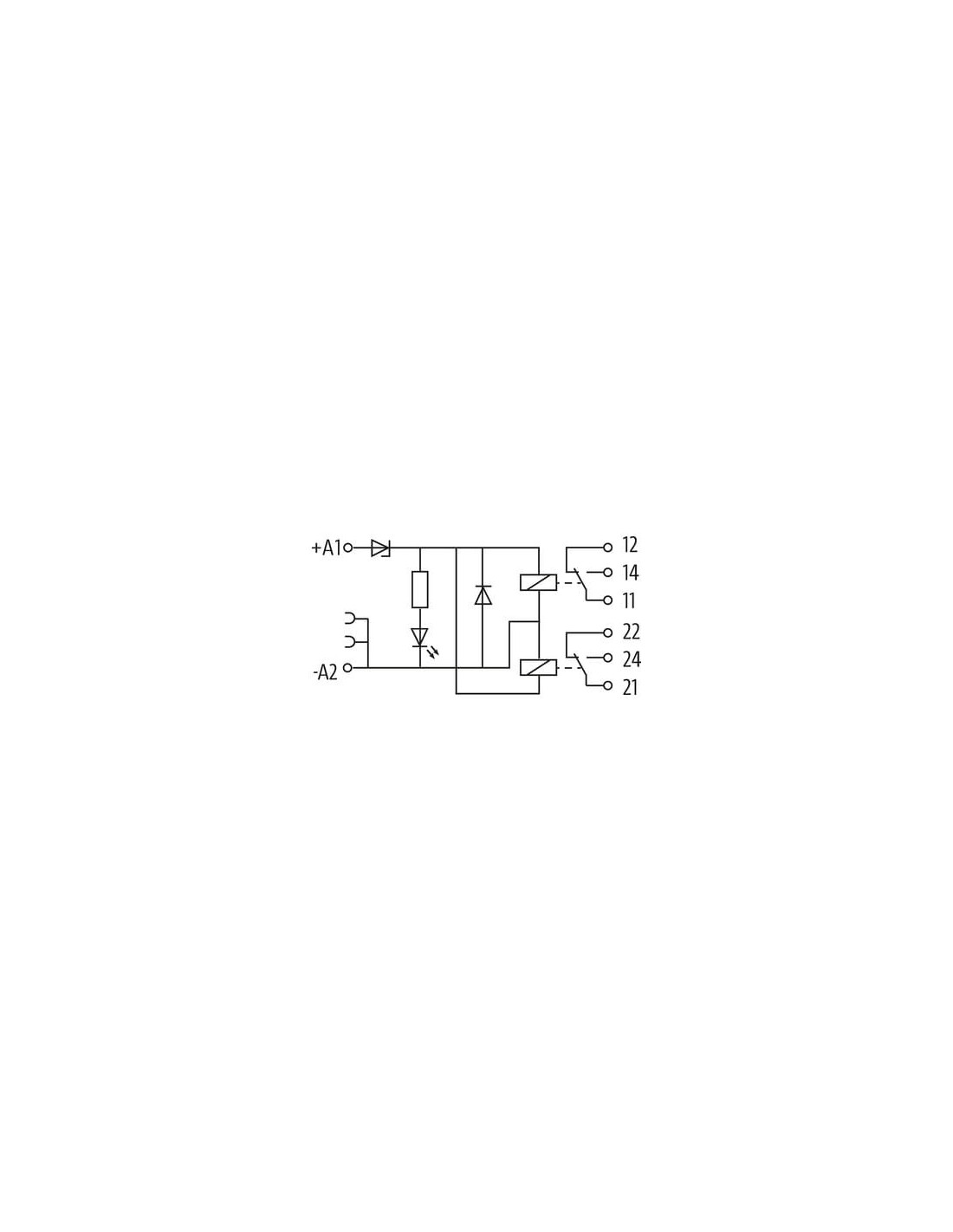

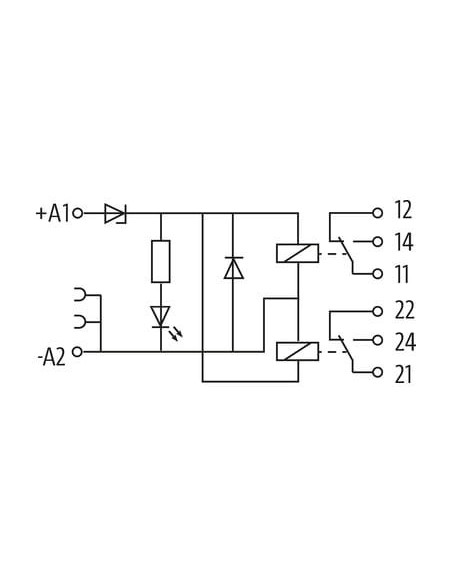

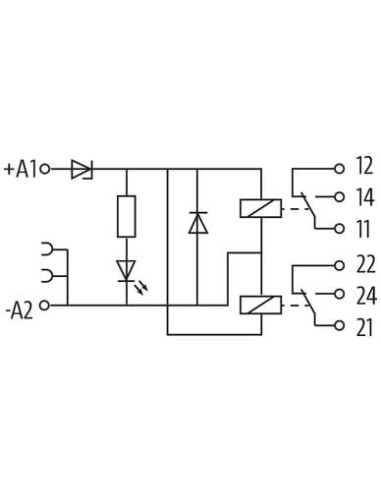

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 12 |
| PIN 2 | 22 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 21 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | + A 1 |
| PIN 2 | - A 2 |

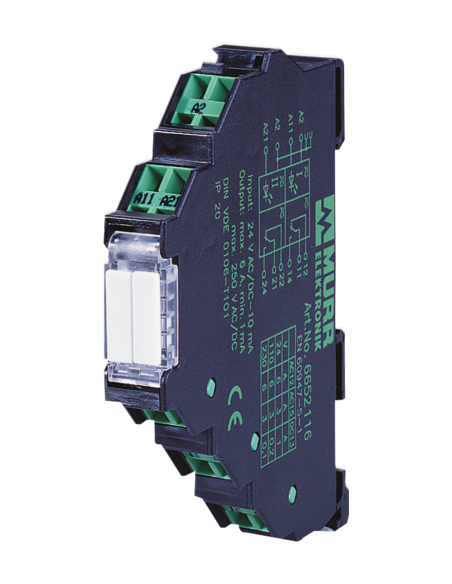

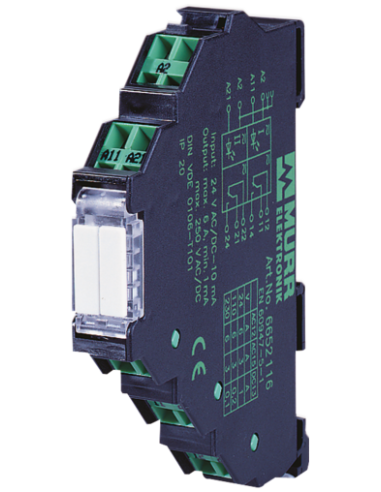

Przekaźnik interfejsowy MIRO 12.4 24VDC – 2U, 24VDC/250VAC/6A – Optymalne rozwiązanie do automatyki przemysłowej
Przekaźnik MIRO 12.4 24VDC-2U o kodzie produktu 6652110 to profesjonalny komponent dedykowany do zadań związanych z separacją i sterowaniem sygnałami w instalacjach automatyki przemysłowej. Produkt przeznaczony jest do zastosowań wymagających bezpiecznego oddzielenia sygnału sterującego od elementów wykonawczych, zgodnie z normą EN 60947-1.
Charakterystyka przekaźnika MIRO 12.4 24VDC
Przekaźnik montażowy na szynę DIN (EN 60715) pozwala na łatwą i szybką integrację w rozdzielnicach oraz szafach sterowniczych. Dzięki zastosowaniu zacisków sprężynowych zapewnia stabilność połączenia i skraca czas montażu w porównaniu do połączeń śrubowych.
- 2 zestyki przełączne umożliwiają obsługę dwóch niezależnych obwodów.
- Maksymalne natężenie prądu przełączeniowego: 6 A.
- Obsługa napięcia wejściowego: 24V DC (zakres 19,2 – 30V DC).
- Napięcie przełączane: do 250V AC/DC.
- Długa żywotność mechaniczna i elektryczna – do 20 000 000 cykli.
- Wbudowana dioda LED sygnalizująca stan pracy (kolor zielony).
- Kompaktowe wymiary: 12,4 mm szerokości, wysokość 90 mm, głębokość 65 mm.
- Zabezpieczenie przed przepięciami: 4 kV.
- Styk wykonany z Ag Sn O₂ hv zapewnia wysoką niezawodność i trwałość przy obciążeniach przemysłowych.
- Bezpieczna separacja galwaniczna – ochrona zarówno dla urządzeń, jak i użytkownika.
Zalety i zastosowania przekaźnika MIRO 12.4 24VDC
Przekaźnik interfejsowy MIRO 12.4 doskonale sprawdza się w automatyce budynkowej, systemach sterowania maszyn, szafach rozdzielczych, układach zabezpieczeń oraz w aplikacjach, gdzie wymagana jest separacja galwaniczna sygnałów sterujących od obwodów mocy. Dzięki wysokiej obciążalności styków i szerokiemu zakresowi temperatur pracy (od -25°C do +60°C) nadaje się do pracy w trudnych środowiskach przemysłowych.
- Automatyzacja linii produkcyjnych.
- Sterowanie silnikami, zaworami, sygnalizacją.
- Oddzielanie sygnałów niskonapięciowych od obwodów wykonawczych.
- Systemy HVAC, BMS, automatyka budynkowa.
Najważniejsze cechy przekaźnika MIRO 12.4 24VDC
Kompaktowa konstrukcja przekaźnika pozwala na efektywne zagospodarowanie miejsca w rozdzielnicach. Łatwy montaż na szynie DIN oraz uniwersalne zaciski sprężynowe sprawiają, że produkt jest wygodny w instalacji i obsłudze serwisowej. Przekaźnik zapewnia wysoką odporność na drgania oraz szybki czas załączania (do 10 ms) i opadania (do 15 ms).
Wybór przekaźnika MIRO 12.4 24VDC to gwarancja niezawodności, bezpieczeństwa i długiej żywotności w wymagających instalacjach automatyki przemysłowej.
