Dostępny
1 zestyk przełączny
6 A
230 V AC/DC
Zaciski sprężynowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 230 V |
| Napięcie wejściowe AC min. | 195 V |
| Napięcie wejściowe AC maks. | 253 V |
| Napięcie wejściowe DC | 230 V |
| Napięcie wejściowe DC min. | 195 V |
| Napięcie wejściowe DC maks. | 253 V |
| Prąd wejściowe | 3 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy na wyjście sygnału maks. | 20 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Przekaźnik 230VAC/DC 6A Murrelektronik MIRO | Kod produktu: 6652041
Przekaźnik MIRO 6652041 to nowoczesny komponent przeznaczony do automatyki przemysłowej, wyposażony w jeden zestyk przełączny i możliwość pracy z napięciem wejściowym 230 V AC/DC. Dzięki wysokiej wydajności przełączania (nawet do 6 A) oraz odporności na skrajne warunki pracy, produkt ten znajduje szerokie zastosowanie w instalacjach sterowniczych, maszynach oraz systemach automatyki budynkowej.
Możliwości zastosowania przekaźnika 230VAC/DC Murrelektronik
Urządzenie sprawdzi się w zaawansowanych instalacjach sterowania i zabezpieczeń, gdzie wymagana jest bezpieczna i niezawodna separacja galwaniczna sygnałów sterujących i wykonawczych. Typowe zastosowania obejmują:
- Sterowanie maszynami przemysłowymi oraz liniami produkcyjnymi
- Systemy automatyki budynkowej (np. sterowanie oświetleniem, wentylacją, klimatyzacją)
- Zabezpieczenia obwodów sygnałowych i energetycznych wymagających separacji
- Aplikacje wymagające szybkiej i powtarzalnej pracy przekaźnika, dzięki możliwości obsługi do 20 milionów cykli mechanicznych i elektrycznych
- Rozdzielnice elektryczne i szafy sterownicze, dzięki wąskiej obudowie i montażowi na szynie DIN (EN 60715)
Najważniejsze cechy i zalety przekaźnika Murrelektronik 6652041
- Uniwersalne napięcie wejściowe: 230 V AC/DC (zakres pracy: 195–253 V)
- Duża wydajność przełączania: do 6 A przy 250 V
- Zaciski sprężynowe FK zapewniają szybki i pewny montaż przewodów oraz odporność na wibracje
- Bezpieczna separacja obwodów zgodnie z normą EN 60947-1 (safe separation)
- Kompaktowa budowa: szerokość zaledwie 6,2 mm umożliwia montaż nawet w bardzo wąskich rozdzielnicach
- Niezawodność i trwałość: żywotność mechaniczna i elektryczna do 20 milionów cykli
- Wytrzymałość na przepięcia: znamionowy pik napięciowy do 4 kV
- Wbudowana dioda LED sygnalizacyjna (żółta) ułatwia diagnostykę pracy oraz szybkie wykrywanie stanu urządzenia
- Obudowa o stopniu ochrony IP20 dedykowana do pracy w standardowych warunkach przemysłowych
- Zakres temperatury pracy: od -25 °C do 60 °C
- Stabilność pracy: czasy zadziałania i opadania poniżej 15 ms
Budowa i schemat przekaźnika MIRO 6652041

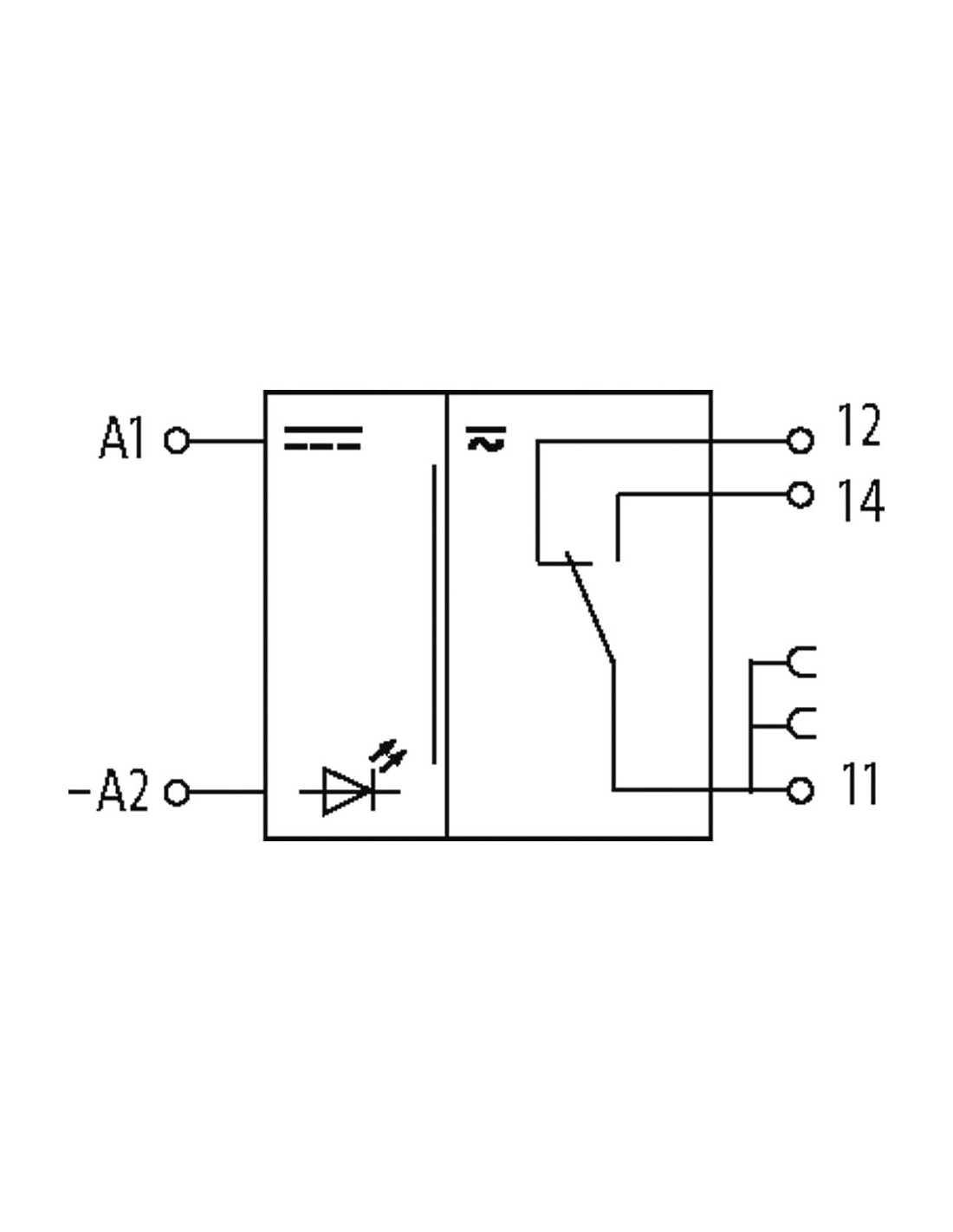

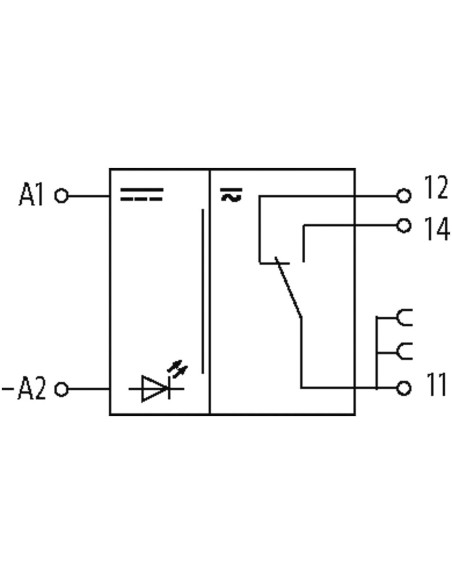

Solidna i kompaktowa obudowa o wymiarach 91 x 6,2 x 70 mm sprawia, że przekaźnik jest idealny do montażu w rozdzielnicach, nawet przy ograniczonej przestrzeni. Podłączenie odbywa się przez wytrzymałe zaciski sprężynowe o opisanych pinach A1, A2, 11, 12, 14 (schemat obwodów widoczny na ilustracji).
Typowe branże i środowiska pracy
- Automatyka przemysłowa i produkcyjna
- Sterowanie procesami technologicznymi
- Zarządzanie budynkami (BMS)
- Systemy bezpieczeństwa i monitoringu
Przekaźnik MIRO Murrelektronik 230VAC/DC 6A to uniwersalne i niezawodne rozwiązanie, które spełni wymagania nawet najbardziej wymagających aplikacji przemysłowych i automatyki budynkowej, gwarantując bezpieczne oraz stabilne działanie obwodów sterujących i sygnałowych.
