1 zestyk przełączny
6 A
12 V AC/DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 9,8 V |
| Napięcie wejściowe AC maks. | 14 V |
| Napięcie wejściowe DC min. | 9,8 V |
| Napięcie wejściowe DC maks. | 14 V |
| Prąd wejściowe | 14,2 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 1,5 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 180 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Znamionowe napięcie izolacji | 250 V |
| Elektryczny cykl życia NC | 10000 Cykle |
| Elektryczny cykl życia NO | 30000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 4 ms |
| Czas zadziałania maks. | 8 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

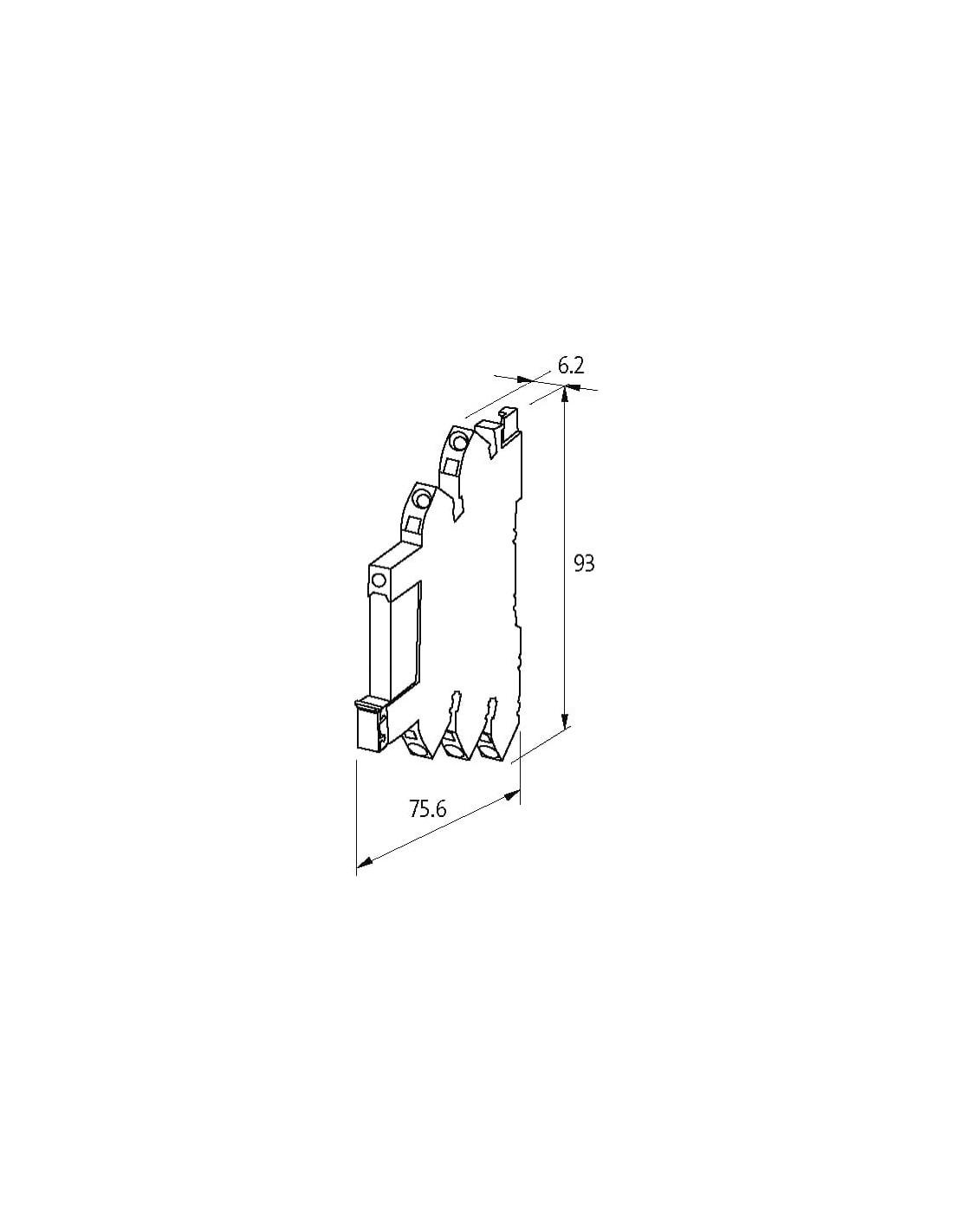

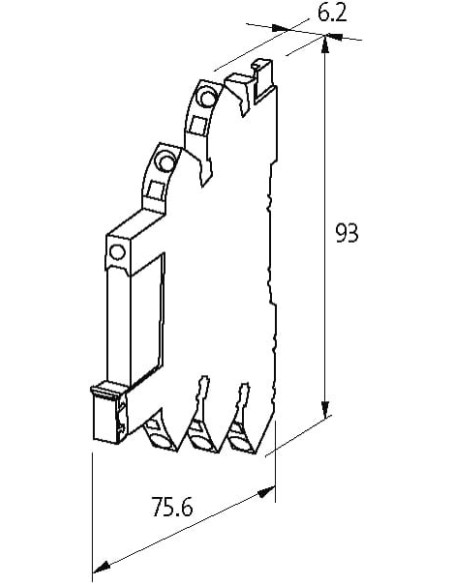

| Wysokość | 93 mm |
| Szerokość | 6,2 mm |
| Głębokość | 75,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

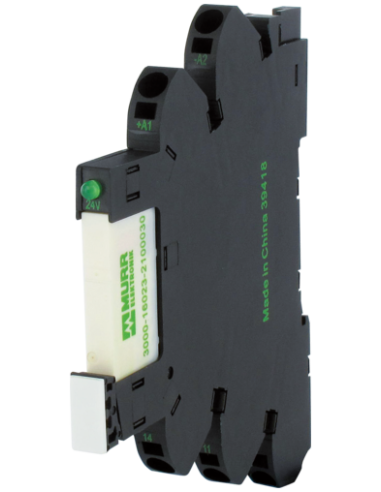

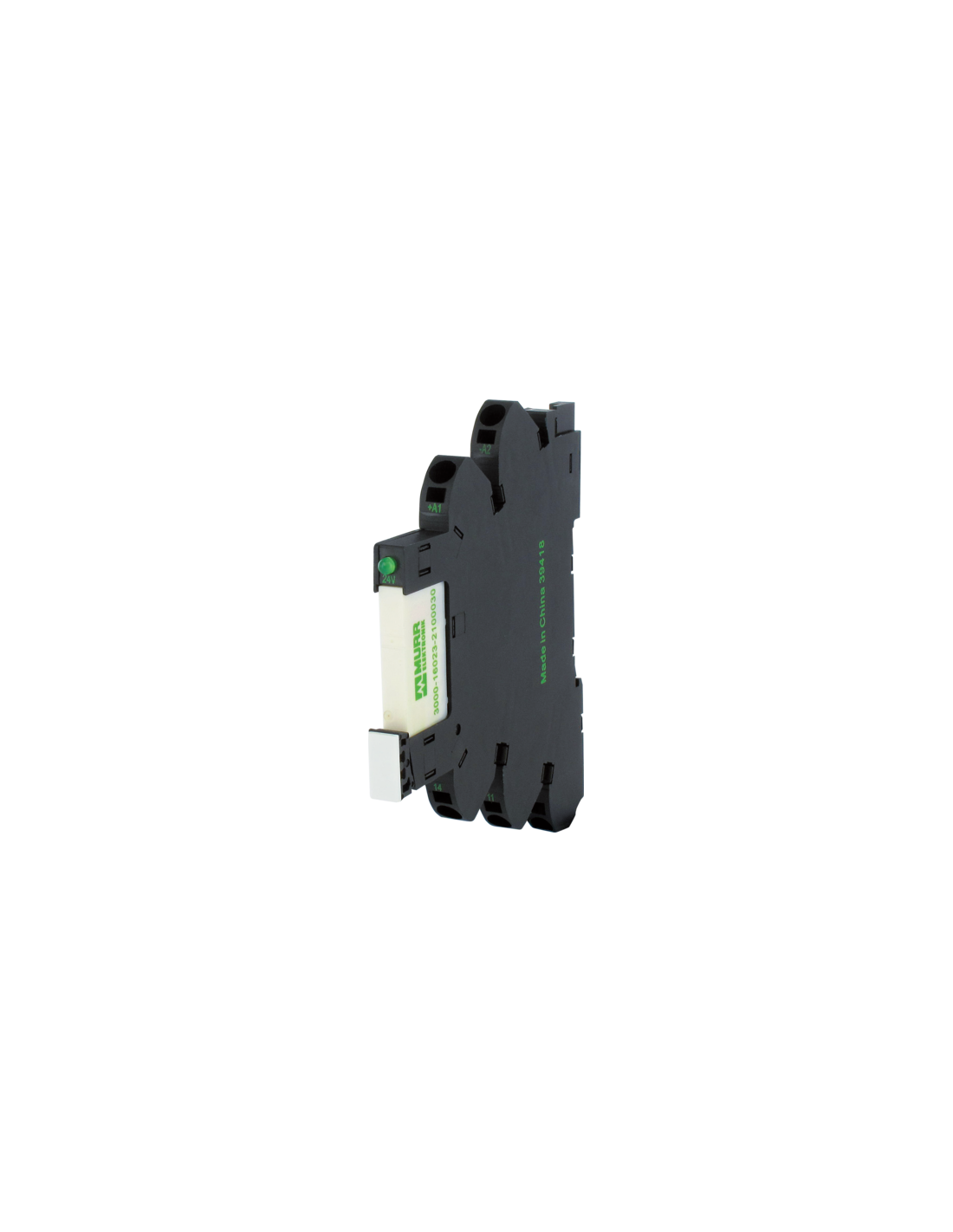

Przekaźnik interfejsowy MIRO 6.2 WE: 12VAC/DC, kod produktu 3000-16023-3100005
Przekaźnik MIRO 6.2 WE: 12VAC/DC to kompaktowe i uniwersalne rozwiązanie przeznaczone do zastosowań przemysłowych, automatyki budynkowej oraz sterowania maszynami. Zaprojektowany z myślą o wysokiej wydajności i niezawodności, jest popularnym wyborem wszędzie tam, gdzie wymagana jest precyzyjna separacja i przełączanie sygnałów elektrycznych przy niewielkim zużyciu miejsca w rozdzielnicy.
Kompaktowa konstrukcja i łatwy montaż na szynie DIN
Wyjątkowo wąska obudowa o szerokości zaledwie 6,2 mm umożliwia montaż w rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni. Przekaźnik przystosowany jest do montażu na standardowej szynie DIN (EN 60715), co ułatwia szybką i bezpieczną instalację. Zaciski sprężynowe gwarantują wygodne podłączanie przewodów, oszczędzając czas oraz zwiększając stabilność połączeń nawet przy silnych wibracjach.
Uniwersalne zastosowanie przekaźnika elektromagnetycznego 12V AC/DC
Przekaźnik interfejsowy 12V AC/DC doskonale sprawdza się w zastosowaniach, w których potrzebne jest sterowanie sygnałami niskiego napięcia zarówno w systemach prądu stałego, jak i przemiennego. Typowe obszary zastosowań obejmują:
- Liczne instalacje automatyki przemysłowej – sterowanie urządzeniami, sygnałami wejścia/wyjścia, separacja obwodów
- Sterowanie maszynami – interfejs pomiędzy modułami wejść/wyjść PLC a elementami wykonawczymi
- Systemy HVAC i BMS – zdalne przełączanie urządzeń i sygnałów w automatyce budynkowej
- Instalacje elektryczne w rozdzielnicach NN – optymalizacja przestrzeni montażowej
Najważniejsze cechy i zalety przekaźnika MIRO 6.2 WE: 12VAC/DC
- Uniwersalne zasilanie 12V AC/DC – szeroki zakres napięć wejściowych (9,8–14 V), kompatybilność z wieloma systemami sterowania

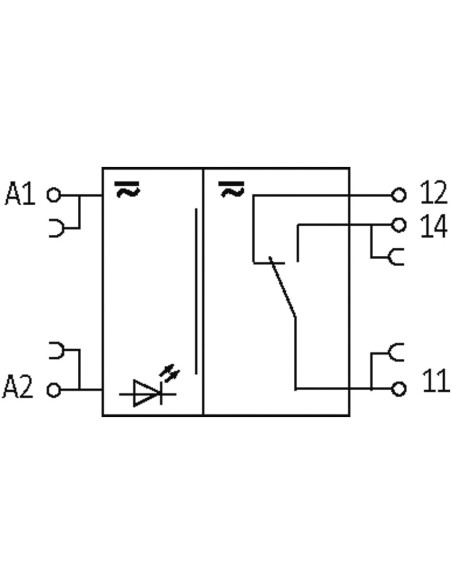

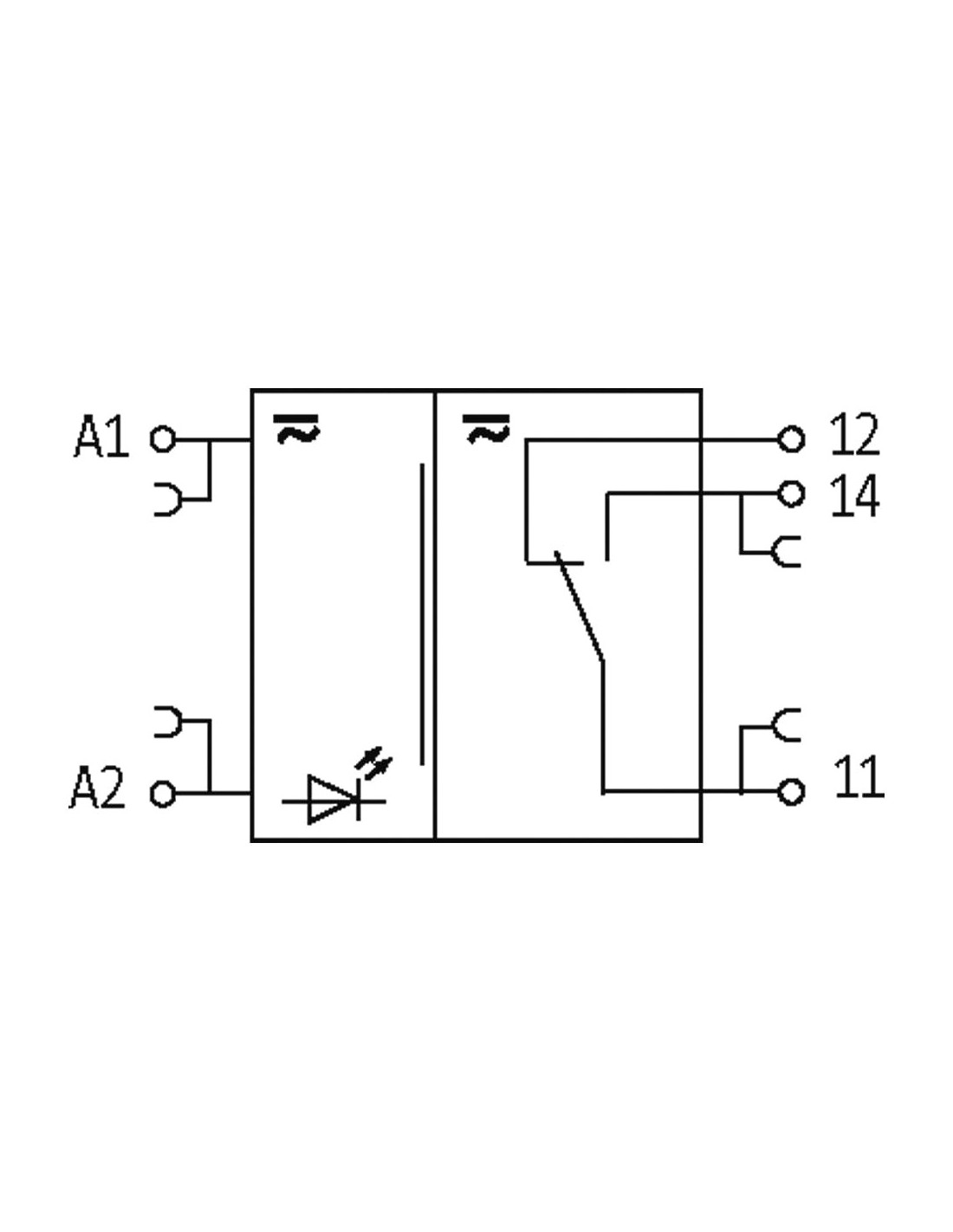

- 1 zestyk przełączny (SPDT) – umożliwia elastyczne wykorzystanie jako przełącznik lub stycznik
- Obciążalność styków do 6 A – sprawdza się zarówno przy sygnałach sterujących, jak i przy obciążeniach mocy
- Wskaźnik LED stanu – szybka wizualna kontrola sygnału sterującego, co ułatwia diagnostykę i serwis
- Wysoka trwałość mechaniczna oraz elektryczna – do 10 milionów cykli mechanicznych, co pozwala na wieloletnią i niezawodną eksploatację
- Materiał styków AgSnO2 – zapewnia wysoką odporność na zużycie i niezawodność pracy pod obciążeniem
- Stopień ochrony IP20 – przystosowany do pracy w warunkach przemysłowych
Precyzyjne sterowanie i bezpieczeństwo pracy dzięki przekaźnikowi modułowemu
Przekaźnik z diodą LED sygnalizującą stan załączenia ułatwia diagnostykę i monitoring działania systemu. Dzięki odpowiednim parametrom elektrycznym oraz certyfikatom jakości, produkt spełnia wymagania norm EN IEC 60947. Budowa modułowa oraz możliwość łatwej wymiany sprawiają, że jest to komponent wyjątkowo praktyczny w utrzymaniu ruchu i modernizacji systemów automatyki.
Parametry techniczne i niezawodność eksploatacyjna
Urządzenie wyróżnia się wysokimi parametrami elektrycznymi i mechanicznymi. Krótki czas zadziałania (do 8 ms) oraz czas opadania (do 4 ms) gwarantują szybką reakcję nawet w dynamicznych systemach sterowania. Wytrzymałość temperaturowa od -25°C do 60°C pozwala na pracę w wymagających warunkach przemysłowych.
Podstawowe obszary zastosowania
- Automatyka przemysłowa
- Układy sterowania maszynami i liniami produkcyjnymi
- Systemy zarządzania budynkiem (BMS)
- Panele rozdzielcze i moduły wejść/wyjść
- Separacja sygnałów między różnymi systemami napięć
Wybierając przekaźnik MIRO 6.2 WE: 12VAC/DC, zyskuje się niezawodne, uniwersalne i łatwe w montażu rozwiązanie do nowoczesnych, kompaktowych systemów sterowania i automatyki.
