Dostępny
1 zestyk przełączny
6 A
24 V DC
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 14 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Additional condition switching frequency | with load |
| Częstotliwość łączeniowa maks. | 0,1 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

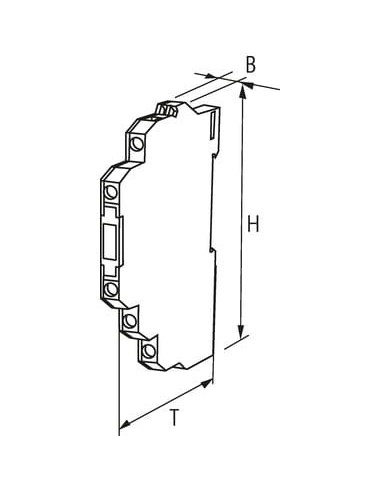

| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Connection types

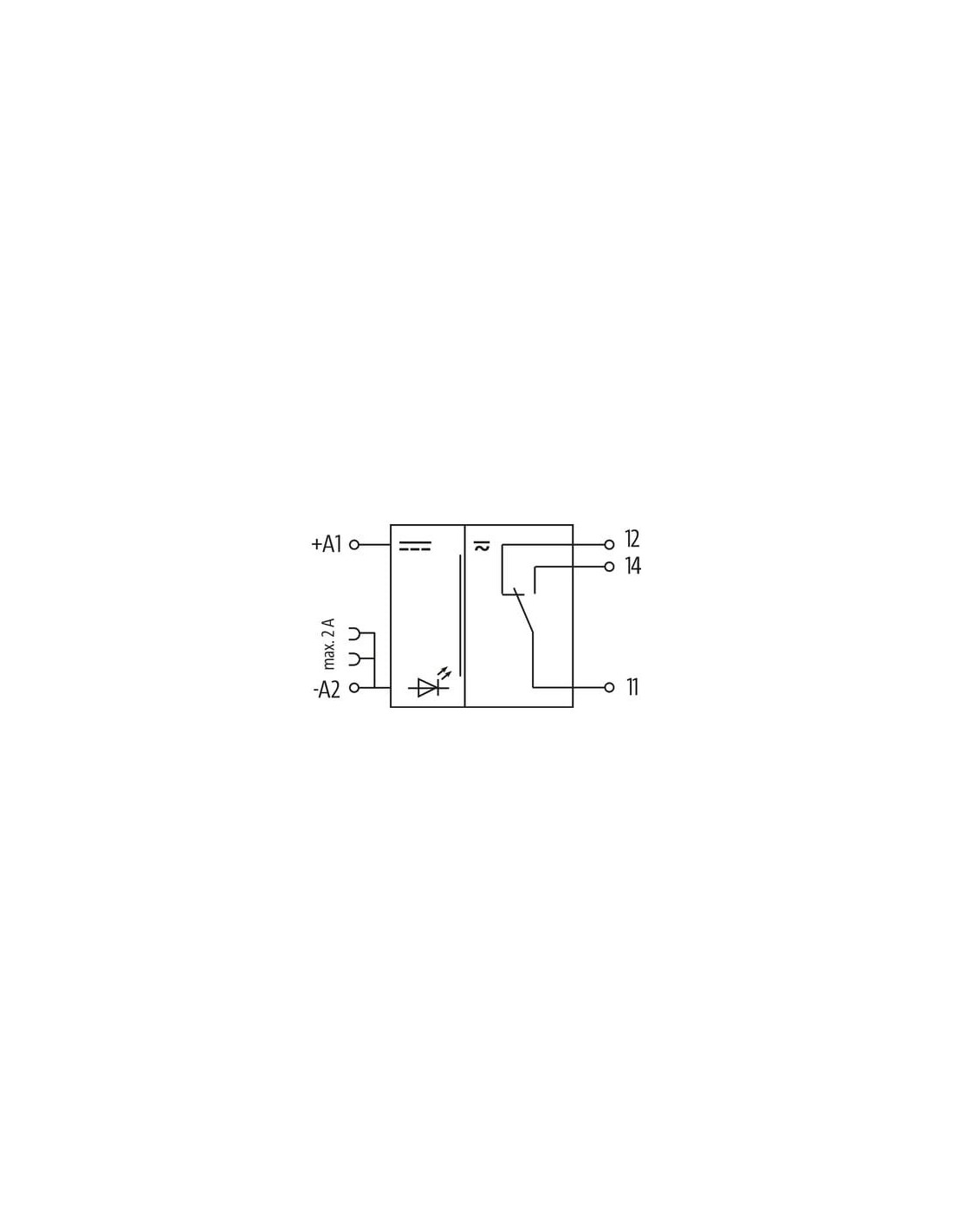

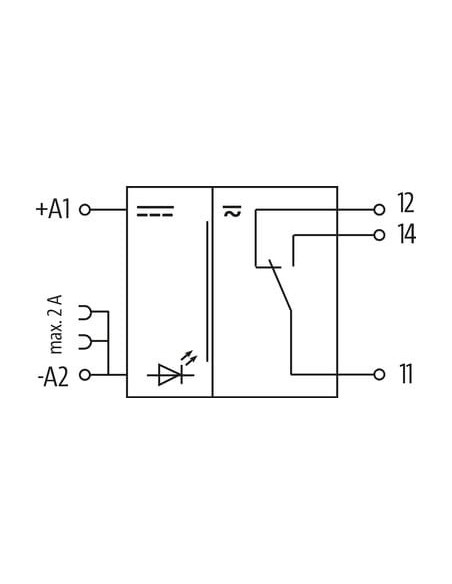

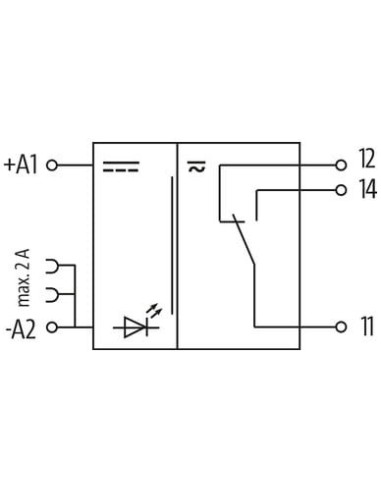

| Typ przyłącza 1 | X5 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 + |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 - |

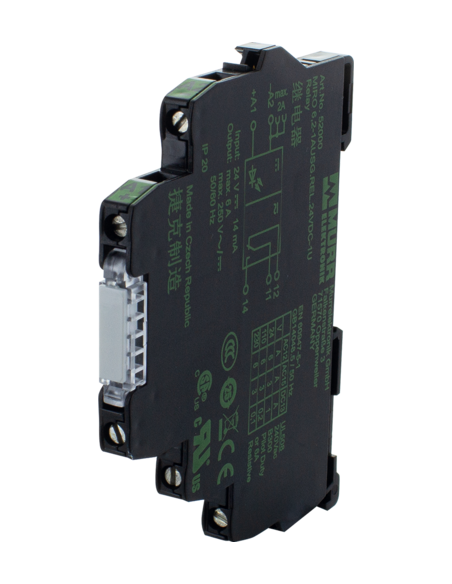

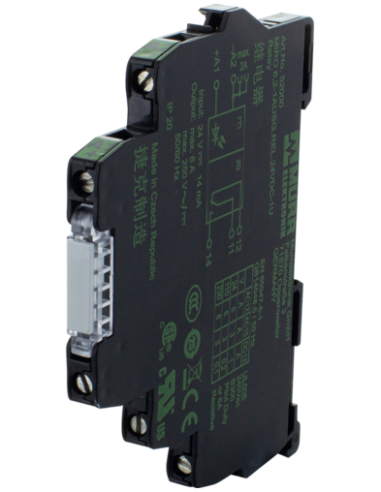

Przekaźnik MIRO 6.2 24VDC 250VAC/DC 6A – uniwersalne rozwiązanie do automatyki przemysłowej
Przekaźnik MIRO 6.2 o kodzie produktu 52000 to specjalistyczne urządzenie przeznaczone do szerokiej gamy zastosowań w systemach automatyki przemysłowej. Przekaźnik wyróżnia się kompaktową obudową o szerokości zaledwie 6,2 mm, co umożliwia efektywne wykorzystanie miejsca w szafach sterowniczych oraz na szynach DIN (zgodność z EN 60715).
Zalety i kluczowe cechy przekaźnika MIRO 6.2
- Bezpieczna separacja galwaniczna zgodnie z normą EN 60947-1 zapewnia ochronę układów sterowania przed przepięciami i uszkodzeniami.
- Uniwersalne zastosowanie – przekaźnik nadaje się do sterowania zarówno obwodami AC, jak i DC o napięciu do 250 V i prądzie do 6 A.
- Niski pobór prądu cewki – tylko 14 mA przy napięciu sterującym 24 V DC, co pozwala na zastosowanie w energooszczędnych aplikacjach.
- Szybka reakcja – krótki czas załączenia (10 ms), opadania (15 ms) oraz czas odbicia (1,5 ms) umożliwiają sterowanie dynamicznymi procesami.
- Wysoka trwałość mechaniczna i elektryczna – aż 20 milionów cykli, co przekłada się na długi czas eksploatacji urządzenia bez konieczności częstej konserwacji.
- Zaciski śrubowe zapewniają pewność i stabilność połączenia oraz łatwość montażu przewodów.
- Dioda LED do wizualnej kontroli stanu pracy (kolor zielony).
- Bezhalogenowa konstrukcja oraz wysoka jakość wykonania potwierdzona licznymi certyfikatami.
Typowe zastosowania przekaźnika MIRO 6.2
Przekaźnik MIRO 6.2 jest powszechnie wykorzystywany w:
- Automatyce przemysłowej – do sterowania urządzeniami wykonawczymi i sygnalizacyjnymi.
- Systemach sterowania maszyn – w układach przełączających i zabezpieczających.
- Instalacjach HVAC – do załączania obwodów grzewczych, wentylatorów czy pomp.
- Rozdzielnicach elektrycznych oraz szafach sterowniczych, gdzie istotne są kompaktowe wymiary i łatwa integracja z innymi elementami systemu.
- Sterowaniu oświetleniem przemysłowym.
- Systemach bezpieczeństwa wymagających separacji galwanicznej.
Budowa i wygoda montażu przekaźnika do szyny DIN
Wyjątkowo płaska obudowa (wysokość 91 mm, szerokość 6,2 mm, głębokość 71 mm) pozwala na oszczędność miejsca w rozdzielnicy. Przekaźnik wyposażony jest w wytrzymałe zaciski śrubowe oraz łatwy system montażu na szynie DIN. Konstrukcja przekaźnika umożliwia szybką identyfikację zacisków i bezproblemowe prowadzenie przewodów.
Odporność na warunki pracy i bezpieczeństwo użytkowania
Przekaźnik MIRO 6.2 jest przystosowany do pracy w szerokim zakresie temperatur od -25°C do +60°C. Zastosowanie wysokiej klasy materiałów oraz wykonanie zgodne z międzynarodowymi normami bezpieczeństwa gwarantuje niezawodność także w trudnych warunkach przemysłowych.
Podsumowanie – Przekaźnik MIRO 6.2
MIRO 6.2 doskonale sprawdza się w profesjonalnych instalacjach automatyki przemysłowej, gdzie kluczowe są: kompaktowe wymiary, wysoka wytrzymałość oraz niezawodność działania. Produkt stworzony z myślą o wymagających aplikacjach, w których sprawdzona technologia zapewnia bezpieczeństwo i pewność pracy przez miliony cykli.
