1 zestyk zwierny
6 A
24 V DC
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 14 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

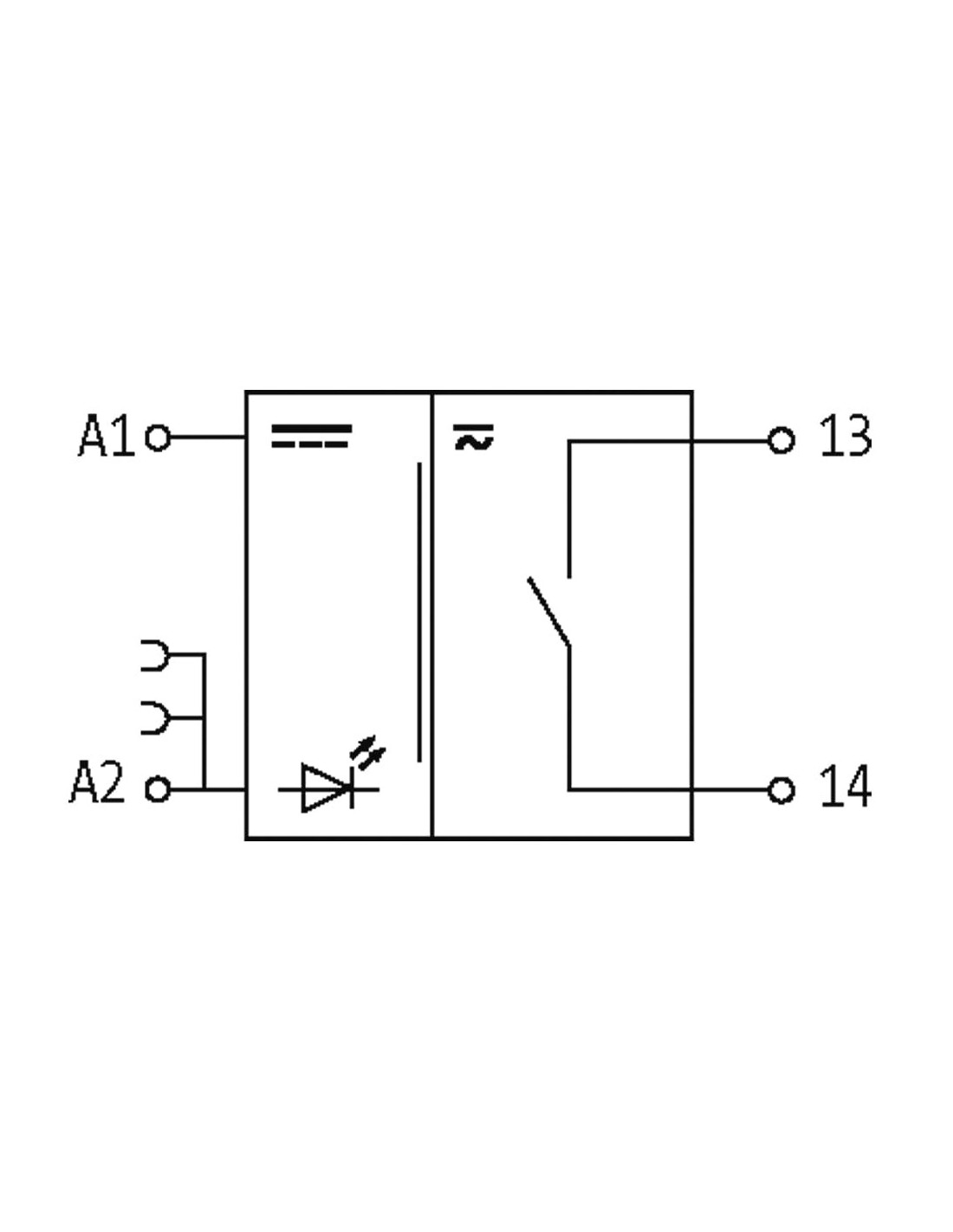

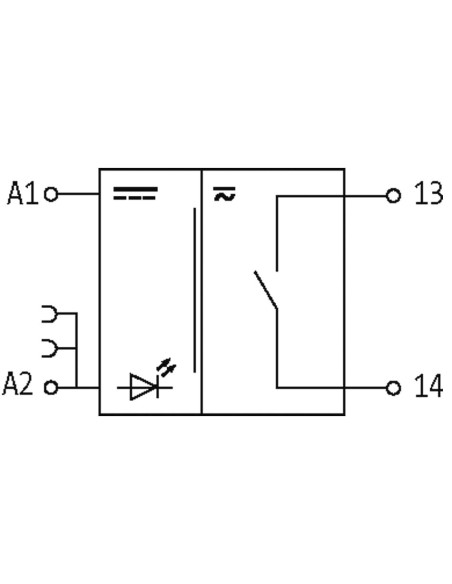

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |
Przekaźnik MIRO 6.2 24VDC-1S Murrelektronik – przekaźnik interfejsowy 24V DC, 6A
Przekaźnik MIRO 6.2 24VDC-1S (kod produktu: 6652002) firmy Murrelektronik to nowoczesne rozwiązanie do realizacji funkcji separacji galwanicznej oraz sterowania sygnałami w systemach automatyki i sterowania. Produkt wyróżnia się wyjątkową kompaktową budową – szerokość urządzenia wynosi zaledwie 6,2 mm, co pozwala na oszczędność miejsca w rozdzielnicach.
Zastosowanie przekaźnika w automatyce i sterowaniu
Przekaźniki interfejsowe MIRO 6.2 24VDC-1S są szeroko stosowane w systemach automatyki przemysłowej, sygnalizacji oraz sterowania maszynami. Umożliwiają one bezpieczne oddzielenie sygnałów sterujących od obwodów wykonawczych, a ich konstrukcja zapewnia safe separation zgodnie z normą EN 60947-1. To idealne rozwiązanie do zastosowań w:
- systemach sterowania PLC,
- rozdzielnicach elektrycznych,
- panelach operatorskich i interfejsowych,
- automatyce budynkowej,
- współpracy z czujnikami oraz elementami wykonawczymi.
Najważniejsze cechy i zalety przekaźnika MIRO 6.2 24VDC-1S
Przekaźnik MIRO 6.2 24VDC-1S posiada jeden zestyk zwierny (1 NO) o maksymalnym prądzie przełączania 6 A oraz obsługuje napięcia do 250V AC/DC. Zastosowanie zacisków sprężynowych FK ułatwia szybki i bezpieczny montaż oraz zapewnia pewność połączenia, eliminując ryzyko luzowania się przewodów. Dodatkowo obecność wskaźnika LED ułatwia diagnostykę stanu pracy przekaźnika.
- Kompaktowa szerokość 6,2 mm – pozwala na oszczędność miejsca w rozdzielnicy,
- Safe separation – spełnia normy bezpieczeństwa EN 60947-1,
- Maksymalny prąd przełączania 6A,
- Napięcie wejściowe 24V DC (z tolerancją 19,2–30V DC),
- Krótkie czasy zadziałania i opadania (maks. 10 ms / 15 ms),
- Wysoki cykl życia mechanicznego i elektrycznego – nawet do 20 mln cykli,
- Wysoka odporność na przepięcia nominalne do 4 kV,
- Sygnalizacja LED (zielona) – szybka diagnostyka pracy przekaźnika,
- Możliwość montażu na standardowej szynie DIN (EN 60715),
- Zakres temperatur pracy od -25 °C do +60 °C,
- Zestyki wykonane z AgSnO2 – zwiększona trwałość i odporność na obciążenia.
Dlaczego warto wybrać MIRO 6.2 24VDC-1S?
Stosowanie przekaźników MIRO 6.2 24VDC-1S przynosi korzyści w postaci maksymalnej oszczędności miejsca, bezpieczeństwa oraz szybkiego montażu. Wytrzymałość oraz wieloletnia, bezawaryjna praca czynią ten produkt szczególnie polecanym wszędzie tam, gdzie niezawodność, bezpieczeństwo i szybka diagnostyka mają kluczowe znaczenie. To idealny wybór do aplikacji w automatyce przemysłowej, panelach sterowniczych oraz wszelkich instalacjach wymagających separacji galwanicznej.
Wymiary i montaż
Przekaźnik MIRO 6.2 24VDC-1S charakteryzuje się wysokością 78 mm, szerokością 6,2 mm oraz głębokością 70 mm. Zapewnia wygodny montaż na szynie DIN, co znacząco przyspiesza proces instalacji oraz umożliwia łatwą integrację nawet w bardzo kompaktowych rozdzielnicach.
Przekaźnik interfejsowy MIRO 6.2 24VDC-1S Murrelektronik – pewność działania, bezpieczeństwo i niezawodność dla nowoczesnych rozwiązań w automatyce i sterowaniu.
