1 przekaźnik; 1 zestyk rozwierny
5 A
230 V AC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 230 V |
| Napięcie wejściowe AC min. | 195 V |
| Napięcie wejściowe AC maks. | 250 V |
| Napięcie wejściowe DC | 230 V |
| Napięcie wejściowe DC min. | 195 V |
| Napięcie wejściowe DC maks. | 250 V |
| Prąd wejściowe | 4 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 5 A @ 24, 5 A @ 110 V, 5 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 5 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni 0.15 hv, Ag hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 56 mm |
| Szerokość | 12 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 2 |
| PIN 2 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 12 |
Moduł przekaźnika RMMR 11/230AC 51562 – niezawodne sterowanie i separacja sygnałów
Moduł przekaźnika RMMR 11/230AC 51562 to wysokiej klasy urządzenie przeznaczone do zastosowań automatyki przemysłowej, oferujące **pewną separację galwaniczną** oraz skuteczne załączanie i rozłączanie obwodów elektrycznych. Dzięki swojej kompaktowej konstrukcji umożliwia łatwą instalację w rozdzielnicach i panelach sterowniczych przy minimalnym wykorzystaniu przestrzeni.
Najważniejsze zalety modułu przekaźnika 230 V AC
- Uniwersalne napięcie wejściowe: możliwość zasilania napięciem AC i DC w zakresie 195–250 V.
- Kompaktowa obudowa: szerokość zaledwie 12 mm pozwala na oszczędność miejsca w szafie sterowniczej.
- Mocna separacja galwaniczna: chroni delikatną elektronikę przed zakłóceniami oraz zapewnia bezpieczeństwo instalacji.
- Wskaźnik LED: czytelna sygnalizacja stanu pracy modułu ułatwia diagnostykę i obsługę techniczną.
- Bezpieczne i wygodne połączenia: wytrzymałe, skręcane zaciski śrubowe oraz podwójna para przyłączy.
- Wysoka trwałość mechaniczna i elektryczna: aż 20 milionów cykli mechanicznych i elektrycznych.
- Montowany na szynie DIN: kompatybilny z szynami TH35 oraz G32 (EN 60715).
Zastosowania modułu przekaźnika RMMR 11/230AC
Moduł przekaźnika RMMR 11/230AC znajduje szerokie zastosowanie w różnych gałęziach przemysłu, gdzie wymagane jest sterowanie, separacja oraz ochrona obwodów elektrycznych. Przykładowe zastosowania obejmują:
- Automatyka przemysłowa – sterowanie maszynami i liniami produkcyjnymi
- Systemy BMS – zarządzanie instalacjami budynkowymi, oświetleniem czy wentylacją
- Panele sterowania – rozbudowa i rozdzielanie sygnałów wejściowych/wyjściowych
- Systemy zabezpieczeń – współpraca z czujnikami, przekaźnikami bezpieczeństwa oraz kontrola stref alarmowych
- Separacja galwaniczna sygnałów w układach wymagających niezależności sterowania i zasilania
Budowa i sposób montażu
Kompaktowy moduł przekaźnika RMMR 11/230AC ma wymiary 56 mm wysokości, 12 mm szerokości i 64 mm głębokości. Obudowa przystosowana do szybkiego montażu na standardowej szynie DIN umożliwia pewne i trwałe mocowanie, nawet w ograniczonych przestrzeniach rozdzielnic.

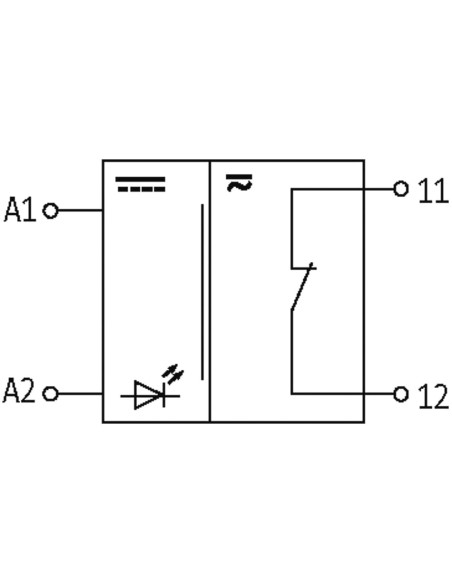

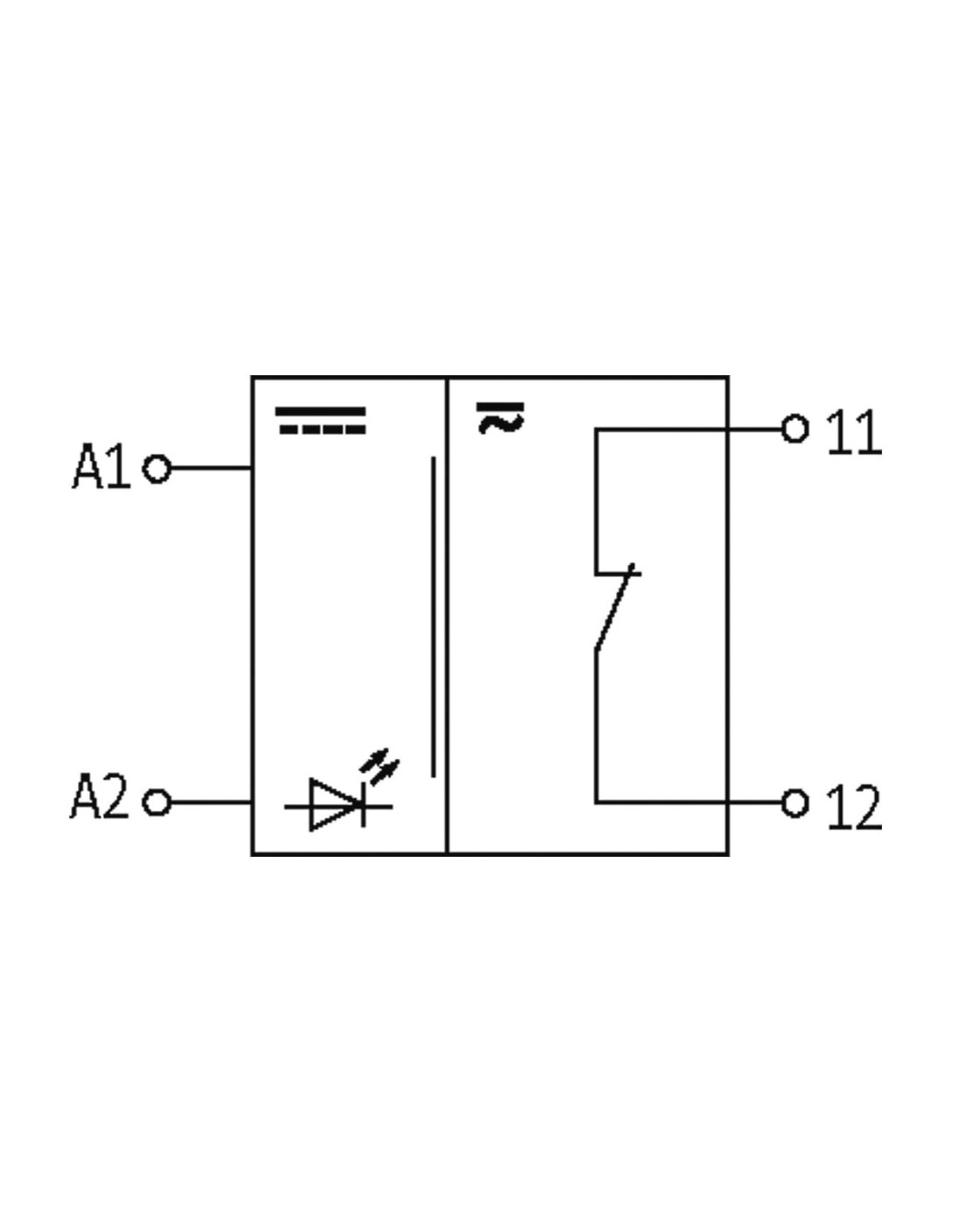

Moduł wyposażony jest w złącza śrubowe, które umożliwiają wygodne połączenie przewodów sterujących oraz obwodu roboczego. Dwie pary przyłączy (A1/A2 oraz 11/12) usprawniają podłączenie oraz serwisowanie urządzenia.
Typowe korzyści i możliwości eksploatacyjne
- Bezpieczne załączanie i rozłączanie obwodów przy wysokim napięciu zasilania.
- Idealny do niezawodnych aplikacji przemysłowych dzięki dużej liczbie cykli pracy.
- Szybka reakcja styku oraz niskie czasy przełączania.
- Stabilna praca w szerokim zakresie temperatur roboczych: od -20°C do +60°C.
- Zabezpieczenie instalacji dzięki wysokiemu napięciu udarowemu 4 kV.
RMMR 11/230AC 51562 to rozwiązanie dla profesjonalistów, którzy oczekują niezawodności, łatwości montażu oraz bezpieczeństwa pracy w każdej instalacji automatyki oraz przemysłowych systemach sterowania.
