Dostępny
1 zestyk zwierny
6 A
24 V DC
z zaciskiem punktu wsporczego
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 14 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | n.c. |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 + |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 - |

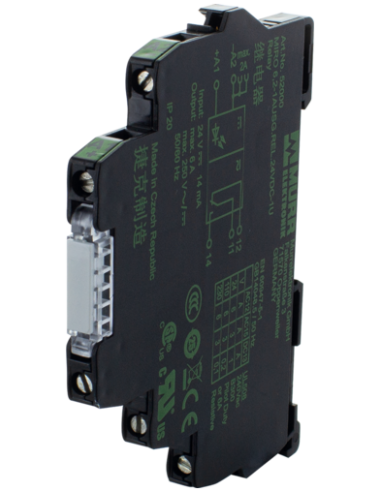

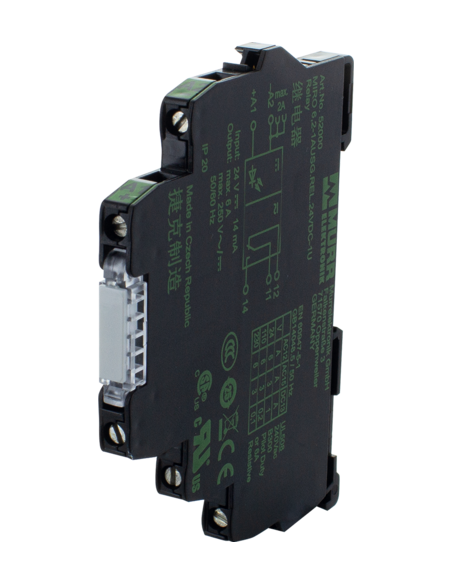

Przekaźnik 52006 – przekaźnik przemysłowy o wysokiej niezawodności
Przekaźnik 52006 to wysokiej klasy, kompaktowy przekaźnik przemysłowy, przeznaczony do szerokiego zakresu zastosowań w automatyce i sterowaniu. Urządzenie to charakteryzuje się niewielką szerokością 6,2 mm, co umożliwia łatwą instalację w rozdzielnicach na standardowych szynach DIN (EN 60715), minimalizując zajmowaną przestrzeń w szafie sterowniczej.
Najważniejsze cechy i zalety przekaźnika 6,2 mm, 6A, 24V DC
- Kompaktowa budowa – wysokość tylko 91 mm, głębokość 71 mm i szerokość 6,2 mm
- Zaciski śrubowe zapewniają szybkie i bezpieczne podłączenie przewodów
- Bezpieczne separowanie zgodnie z normą EN 60947-1 – zwiększone bezpieczeństwo pracy urządzenia
- Dioda LED w kolorze zielonym umożliwiająca szybką diagnostykę stanu przekaźnika
- Jedno zestykowe wyjście NO (normalnie otwarte), umożliwiające obsługę obciążeń do 6A
- Wytrzymałość mechaniczna oraz elektryczna pod względem trwałości – do 20 000 000 cykli
- Przekaźnik odporny na przepięcia do 4 kV
Zastosowanie przekaźnika przemysłowego 24V DC
Przekaźnik 52006 doskonale sprawdza się w aplikacjach, gdzie wymagana jest niezawodna separacja sygnałów oraz możliwość pracy pod różnymi obciążeniami. Dzięki kompatybilności z napięciem 24 V DC oraz możliwości obciążenia prądowego do 6 A, doskonale nadaje się do:
- Sterowania urządzeniami automatyki przemysłowej
- Systemów kontroli maszyn i linii technologicznych
- Rozwiązań wymagających bezpiecznego oddzielenia obwodów sterujących od wykonawczych
- Układów sygnalizacji oraz zabezpieczeń
Bezpieczeństwo i długowieczność przekaźnika przemysłowego
Produkt spełnia wymagania norm EN 60947-1 oraz EN IEC 60947-5-1, zapewniając wysokie bezpieczeństwo użytkowania w aplikacjach przemysłowych. Przekaźnik charakteryzuje się wysoką odpornością mechaniczną i elektryczną, co przekłada się na wieloletnią, bezawaryjną eksploatację w trudnych warunkach przemysłowych.

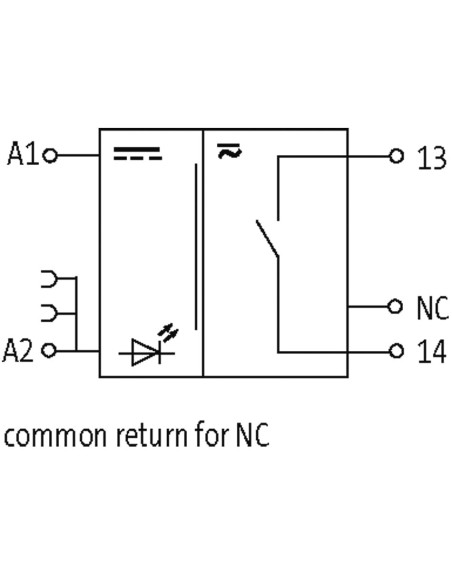

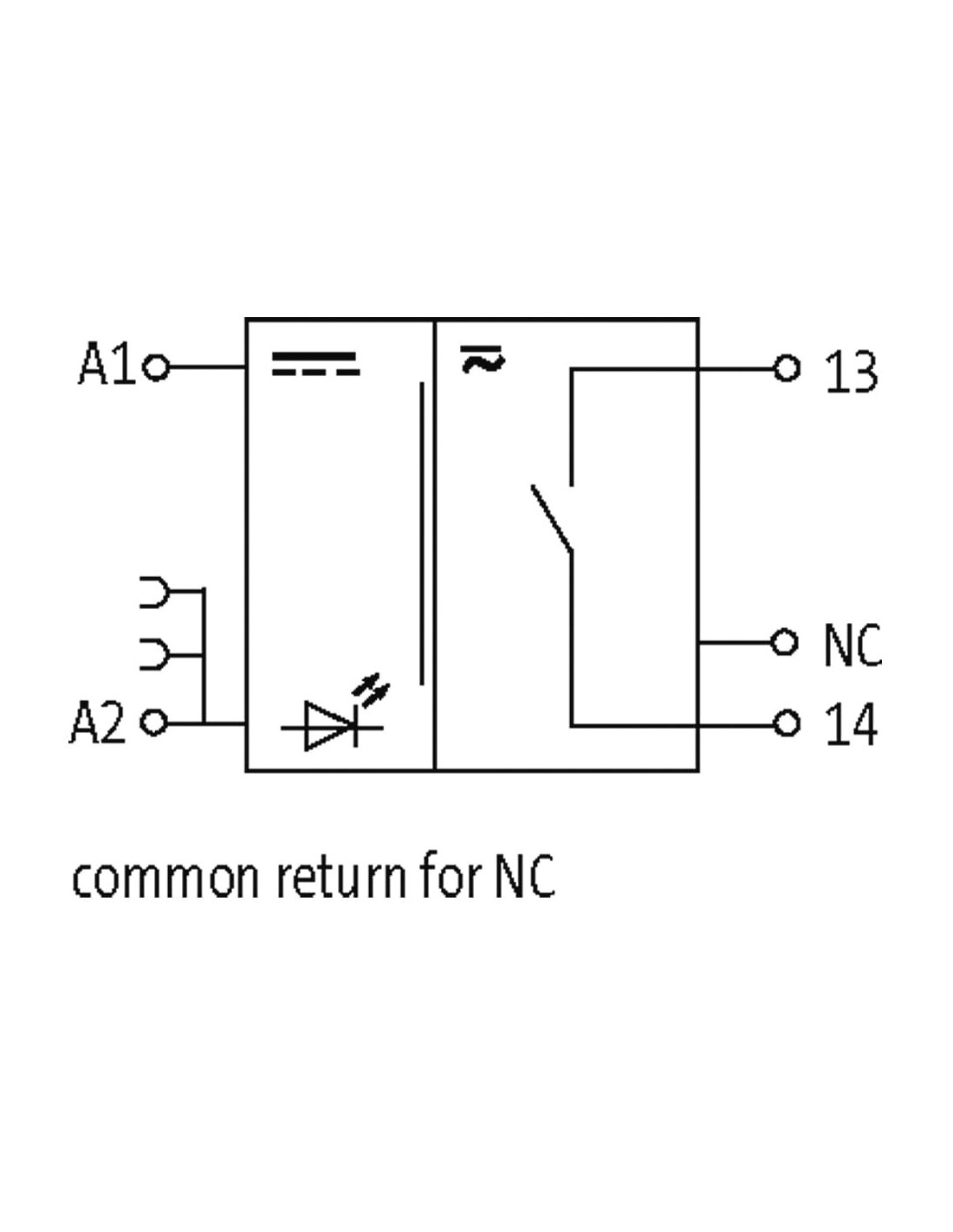

Typowe schematy połączeń i montaż
Przekaźnik 52006 wyposażony jest w przejrzysty układ zacisków oraz czytelną sygnalizację LED. Standardowe oznaczenia zacisków (A1, A2, 13, NC, 14) umożliwiają szybkie podłączenie, a uniwersalny montaż na szynie DIN pozwala na wszechstronne wykorzystanie w szafach sterowniczych.
Wybór przekaźnika 52006 to gwarancja niezawodnego działania oraz optymalnej organizacji instalacji przemysłowych.
