1 zestyk zwierny
6 A
24 V AC/DC
z zabezpieczonym przełącznikiem H-O-A
Zaciski śrubowe
LED (czerwona/zielona)
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 28 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 28 V |
| Prąd wejściowe | 7 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony, zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 20 ms |
| Czas zadziałania maks. | 8 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |

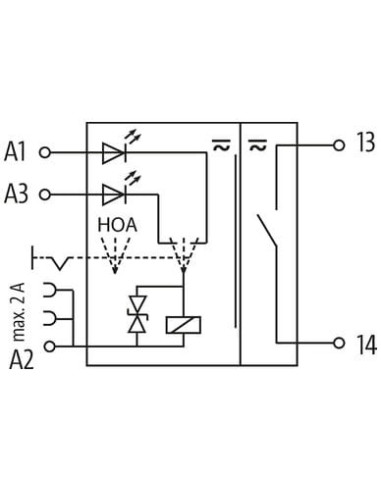

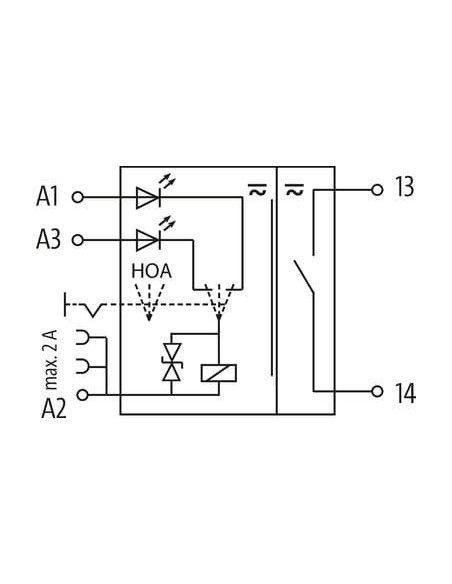

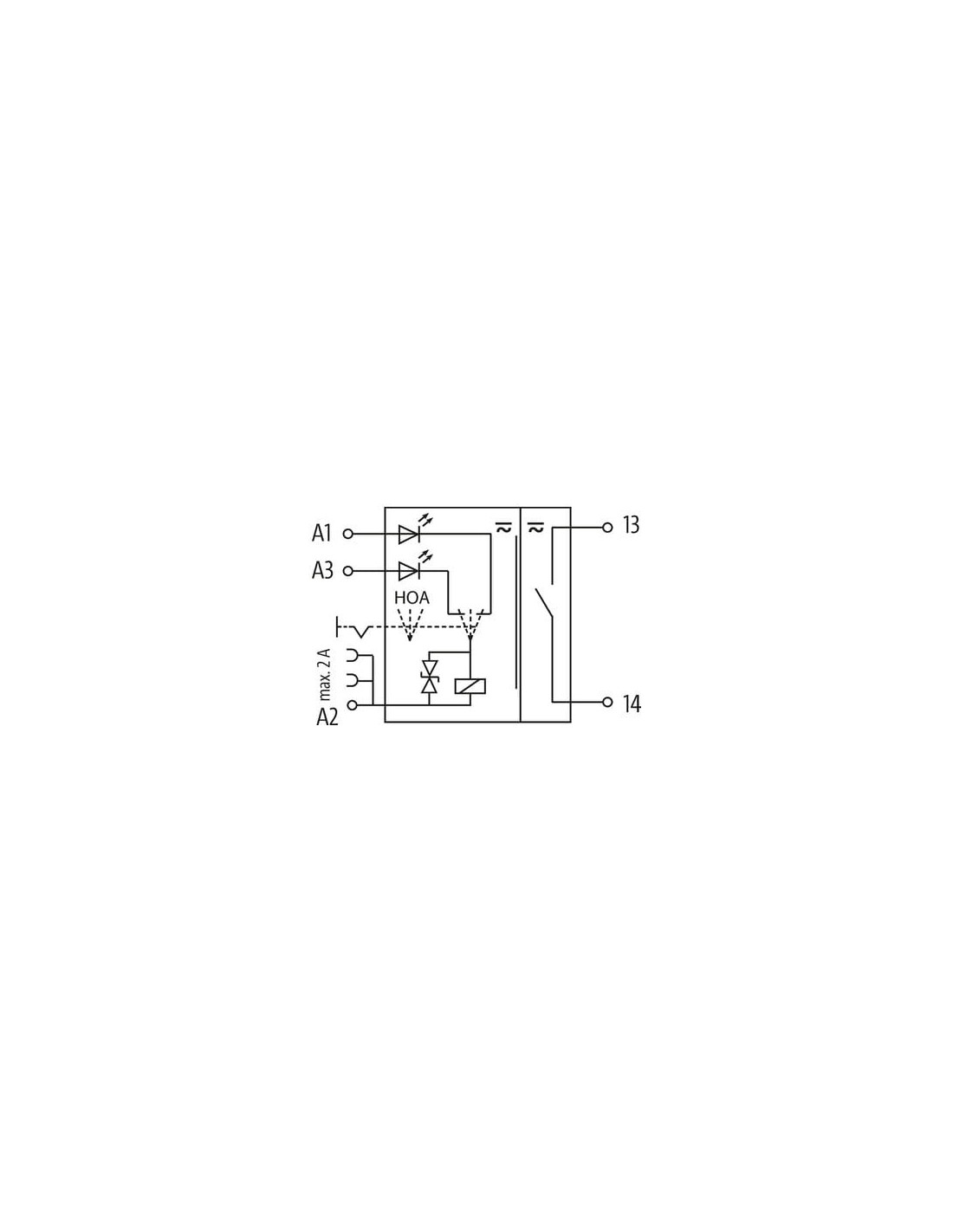

| PIN 1 | A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 3 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |

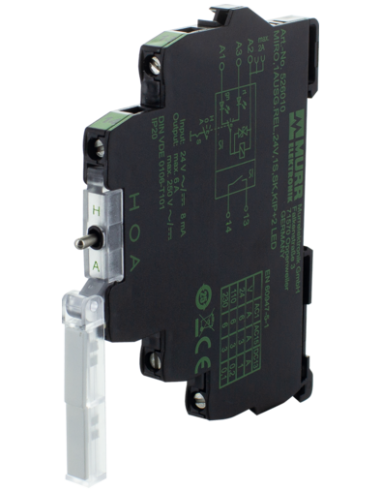

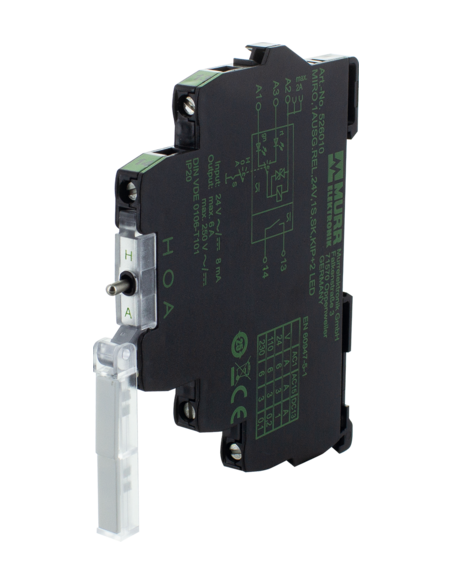

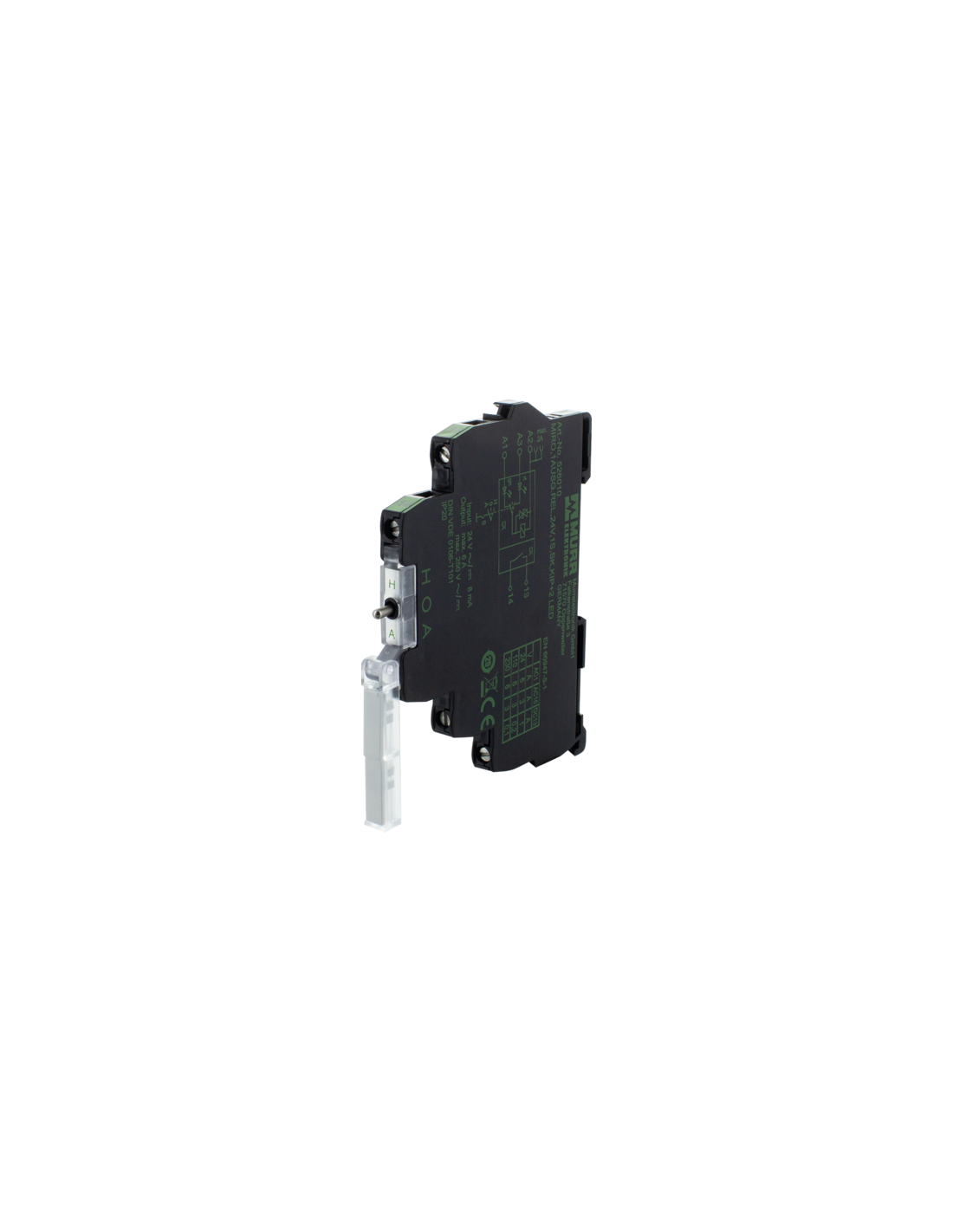

Przekaźnik MIRO 6.2 z przełącznikiem HOA 526010 – Nowoczesne rozwiązanie dla automatyki
Przekaźnik MIRO 6.2 z przełącznikiem HOA (kod produktu: 526010) to zaawansowane urządzenie przeznaczone do sterowania i izolacji sygnałów w systemach automatyki przemysłowej. Wyposażony w zabezpieczony przełącznik H-O-A (Hand-Off-Auto), zapewnia wygodną obsługę ręczną, automatyczną oraz funkcję wyłączenia, co czyni go wyjątkowo uniwersalnym i bezpiecznym w użytkowaniu.
Zalety przekaźnika MIRO 6.2 z przełącznikiem HOA
- Kompaktowa konstrukcja (6,2 mm szerokości), umożliwiająca montaż w szafach sterowniczych o ograniczonej przestrzeni
- Obsługa napięcia 24 V AC/DC gwarantuje szerokie możliwości zastosowania zarówno przy zasilaniu prądem stałym, jak i zmiennym
- Bezpieczna separacja obwodów zgodna z normą EN 60947-1, co zwiększa bezpieczeństwo oraz umożliwia integrację z różnymi systemami automatyki
- Przełącznik H-O-A pozwala na łatwe przełączanie trybu pracy: ręczny, wyłączony, automatyczny
- Wskaźniki LED (czerwony/zielony) informujące o stanie pracy urządzenia i diagnostyce obwodów
- Łatwy montaż na szynie DIN (EN 60715)
- Zaciski śrubowe zapewniające pewność i trwałość połączeń elektrycznych
- Długa żywotność mechaniczna i elektryczna – aż do 20 000 000 cykli
Możliwości wykorzystania i zastosowania przekaźnika MIRO 6.2 z przełącznikiem HOA 526010
Przekaźnik z przełącznikiem HOA znajduje szerokie zastosowanie w panelach sterowniczych, rozdzielniach elektrycznych oraz w układach automatyki przemysłowej. Jest doskonałym wyborem m.in. do:
- Sterowania maszynami oraz urządzeniami przemysłowymi
- Realizacji lokalnego i zdalnego sterowania silnikami, wentylatorami, pompami
- Tworzenia rozwiązań wymagających szybkiego wyboru trybu pracy (ręczny/automatyczny)
- Izolowania sygnałów wejściowych i wyjściowych w systemach automatyki
- Ochrony i rozdziału sygnałów sterujących w szafach AKPiA
- Monitorowania stanu poprzez wbudowane wskaźniki LED
Dlaczego warto wybrać przekaźnik MIRO 6.2 HOA?
MIRO 6.2 HOA zapewnia wysoką niezawodność oraz łatwość obsługi w codziennej eksploatacji. Dzięki kompaktowym wymiarom, długiej żywotności oraz możliwości pracy przy różnych napięciach zasilania, model ten cieszy się uznaniem wśród profesjonalistów obsługujących instalacje automatyki budynkowej i przemysłowej.
Dzięki certyfikatom oraz zgodności z międzynarodowymi normami, przekaźnik MIRO 6.2 z przełącznikiem HOA stanowi kluczowy element w budowie nowoczesnych, bezpiecznych i niezawodnych układów sterowania.
