Dostępny

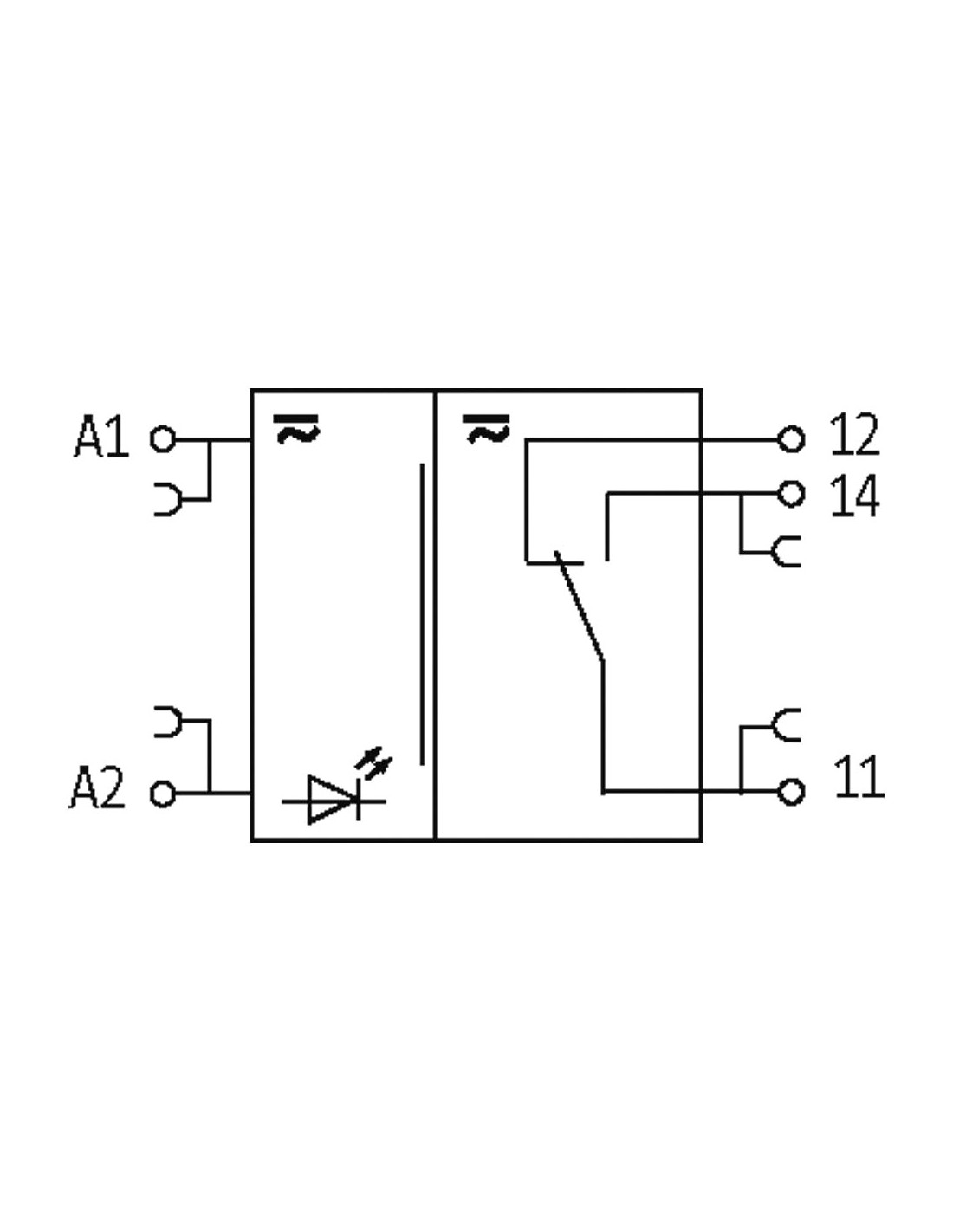

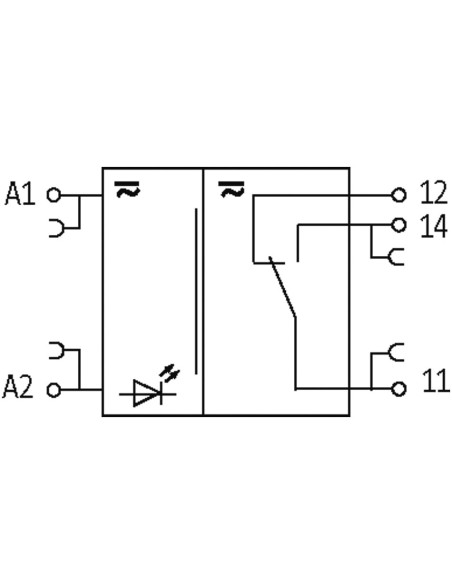

1 zestyk przełączny
6 A
24 V AC/DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 26,8 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 26,8 V |
| Prąd wejściowe | 14 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 1,5 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 180 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy DC | 10 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Znamionowe napięcie izolacji | 250 V |
| Elektryczny cykl życia NC | 10000 Cykle |
| Elektryczny cykl życia NO | 30000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 4 ms |
| Czas zadziałania maks. | 8 ms |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

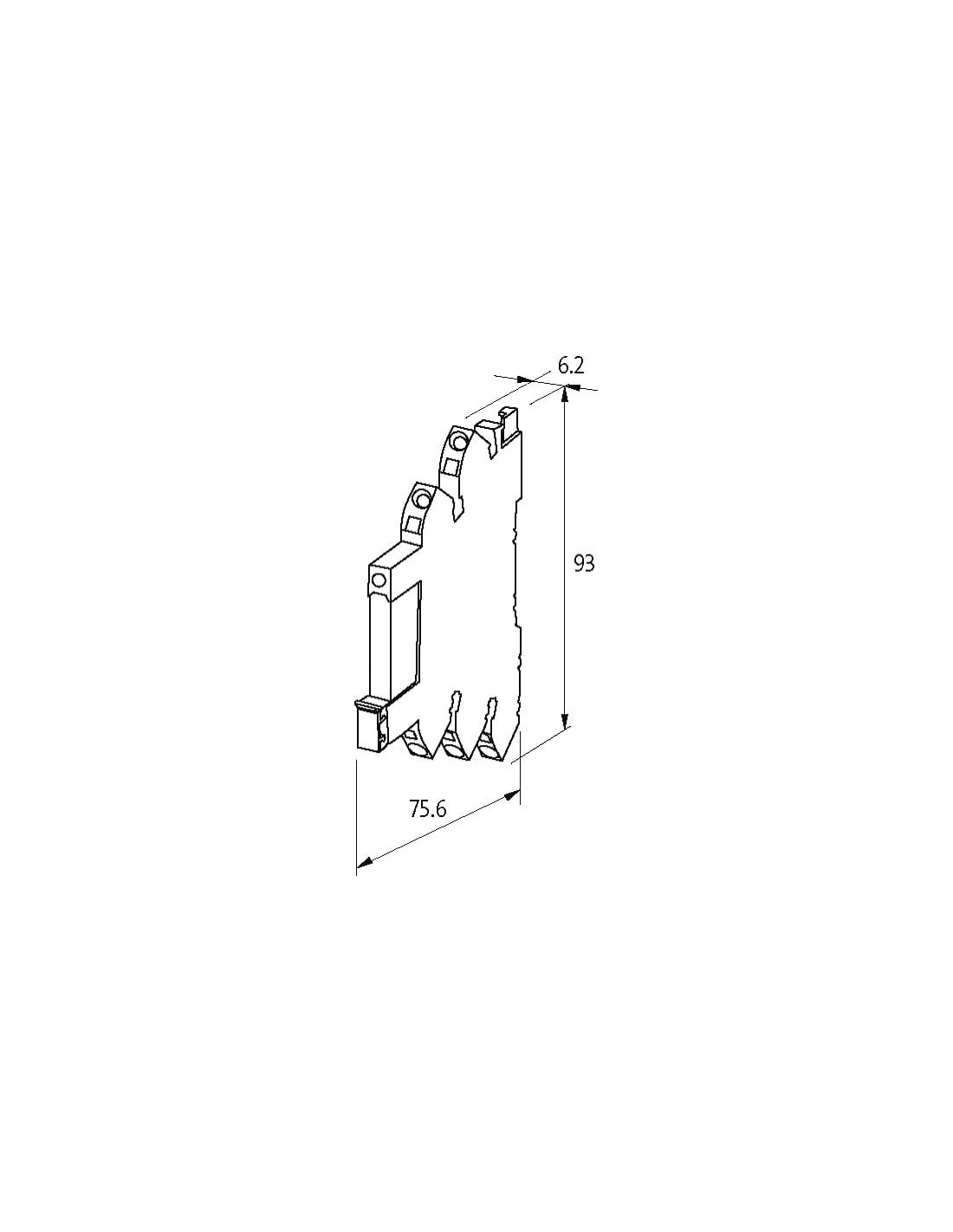

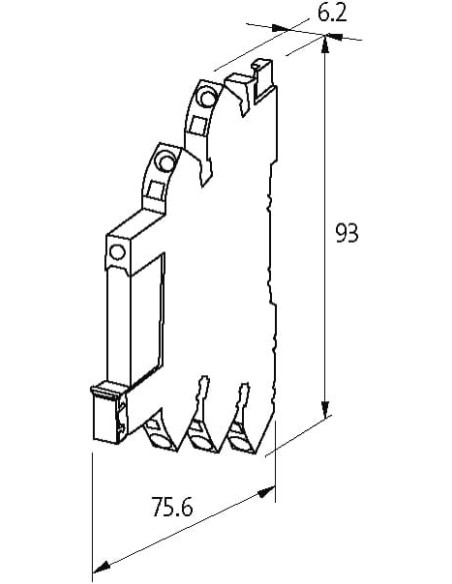

| Wysokość | 93 mm |
| Szerokość | 6,2 mm |
| Głębokość | 75,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

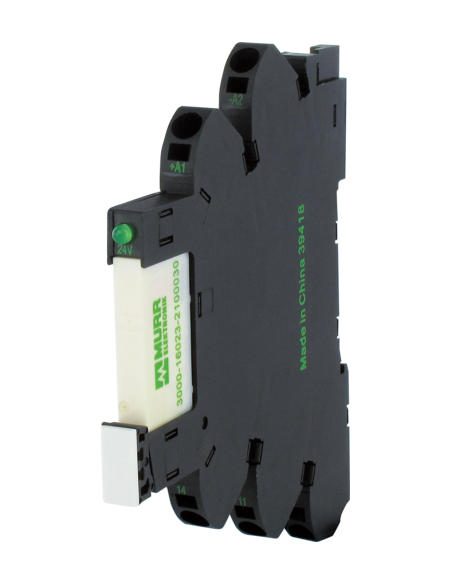

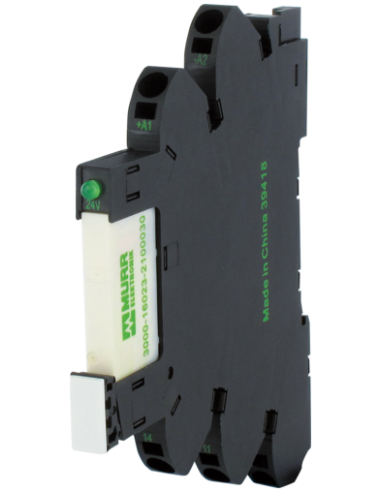

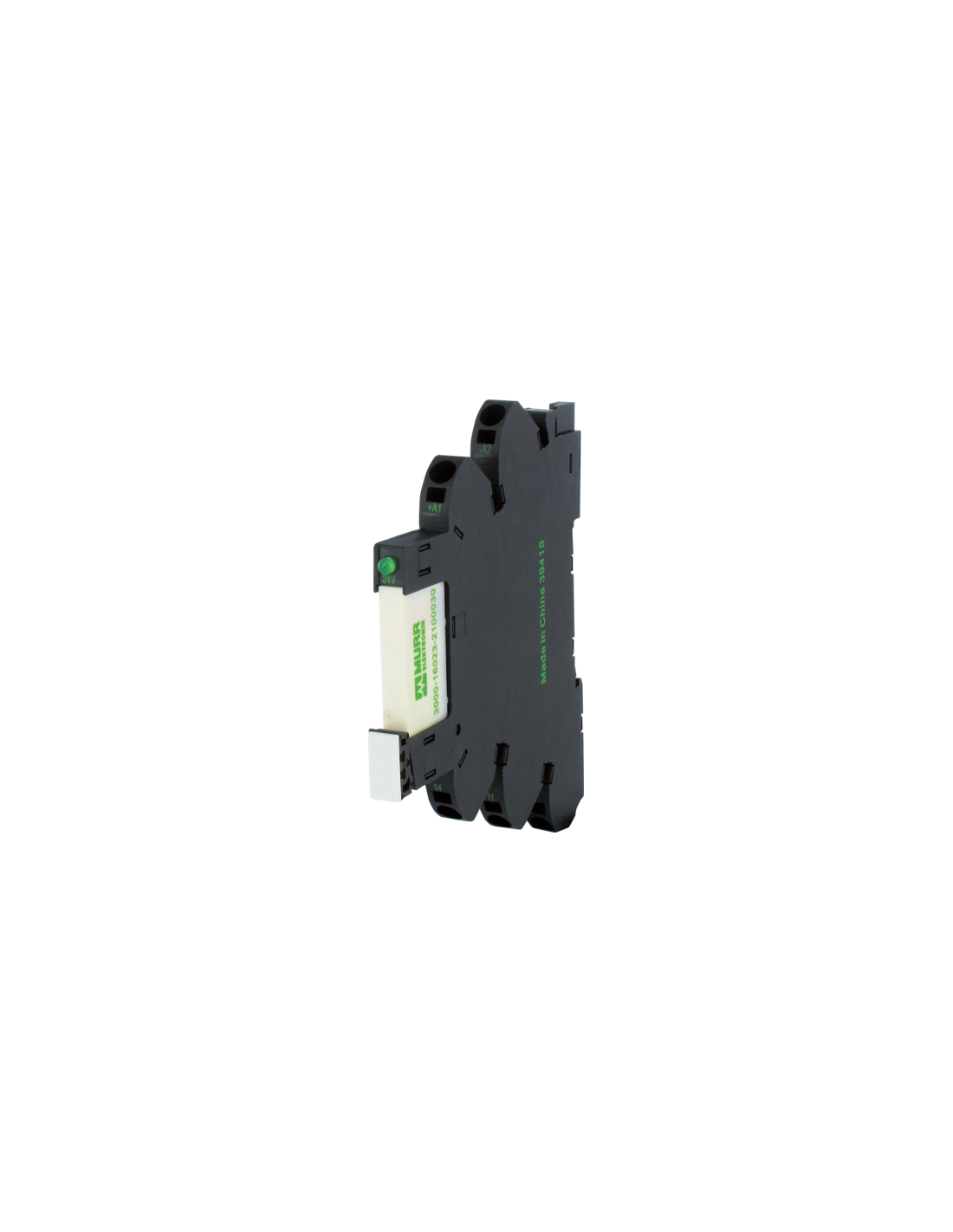

Przekaźnik MIRO 6.2 WE:24VAC/DC – Kompaktowe i uniwersalne rozwiązanie dla automatyki
Przekaźnik MIRO 6.2 WE:24VAC/DC, o kodzie produktu 3000-16013-3100040, to wysokiej jakości element automatyki przemysłowej, zapewniający niezawodne przełączanie sygnałów oraz obwodów sterujących. Dzięki swojej konstrukcji oraz szerokiemu zakresowi parametrów technicznych znajduje zastosowanie zarówno w prostych układach, jak i w rozbudowanych systemach sterowania.
Najważniejsze cechy techniczne i zalety przekaźnika MIRO 6.2
Kompaktowa konstrukcja – wymiary przekaźnika wynoszą jedynie 6,2 mm szerokości, 93 mm wysokości oraz 75,6 mm głębokości, co pozwala na łatwy montaż w rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni.
Uniwersalne napięcie cewki 24 V AC/DC umożliwia korzystanie z przekaźnika zarówno w instalacjach prądu stałego, jak i przemiennego, a niski pobór prądu (14 mA) podnosi efektywność energetyczną układu.
- Wyposażony w jeden zestyk przełączny o obciążalności do 6 A @ 250VAC/DC
- Obudowa z zaciskami sprężynowymi ułatwia szybkie i pewne podłączanie przewodów, skracając czas montażu i zapewniając trwałość połączenia
- Wskaźnik LED (zielony) informujący o stanie pracy przekaźnika
- Wysoka niezawodność potwierdzona długim cyklem życia – mechaniczny cykl życia wynosi 10 000 000 cykli, elektryczny do 30 000 cykli (NO)
- Rozszerzona ochrona urządzenia: stopień ochrony IP20, pozłacane styki Ag Sn O2 zapewniające odporność na zużycie i stabilność parametrów przez cały okres użytkowania
Typowe zastosowanie przekaźnika MIRO 6.2 WE:24VAC/DC
Przekaźnik MIRO 6.2 znajduje szerokie zastosowanie w układach automatyki przemysłowej, instalacjach budynkowych, systemach BMS oraz rozdzielnicach niskiego napięcia. Doskonale sprawdza się jako element pośredniczący w sterowaniu układami maszyn, oświetleniem, siłownikami oraz innymi urządzeniami wymagającymi przełączania sygnałów przy niskim poborze energii i ograniczonej przestrzeni instalacyjnej.
- Automatyka przemysłowa (sterowanie maszynami, przenośnikami, dozownikami)
- Instalacje i rozdzielnice niskonapięciowe (rozdział sygnałów, separacja galwaniczna)
- Systemy inteligentnego budynku BMS
- Sterowanie oświetleniem i systemami HVAC
- Aplikacje, w których kluczowe są: kompaktowość, niezawodność i wszechstronność montażu
Montaż i kompatybilność przekaźnika MIRO 6.2 WE:24VAC/DC
Montaż przekaźnika na szynie DIN (EN 60715) umożliwia szybką i wygodną integrację z istniejącymi systemami rozdzielczymi i sterowniczymi. Sprężynowe zaciski gwarantują pewne połączenie bez konieczności używania narzędzi. Przekaźnik może pracować w szerokim zakresie temperatur otoczenia od -25°C do +60°C, co pozwala na montaż w różnych warunkach przemysłowych.
Dlaczego warto wybrać przekaźnik MIRO 6.2 WE:24VAC/DC?
MIRO 6.2 WE:24VAC/DC to niezawodny i uniwersalny przekaźnik do szerokiego spektrum aplikacji w automatyce i instalacjach niskonapięciowych. Jego główne atuty to kompaktowe wymiary, wytrzymałość styków oraz szeroki zakres napięć zasilania cewki, co gwarantuje stabilność oraz długotrwałą eksploatację nawet w wymagających warunkach pracy.
