Dostępny
2 zestyki przełączne
6 A
24 V AC/DC
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 20 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

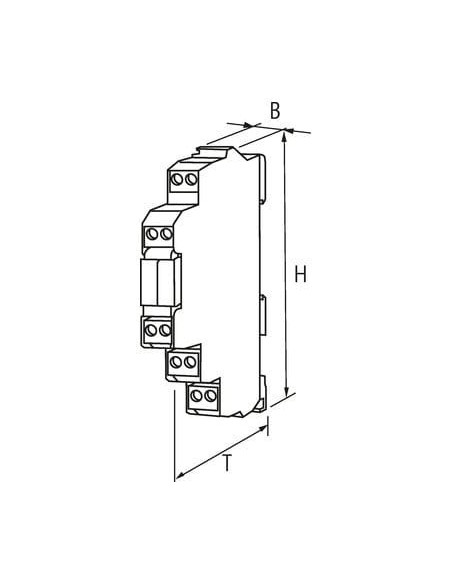

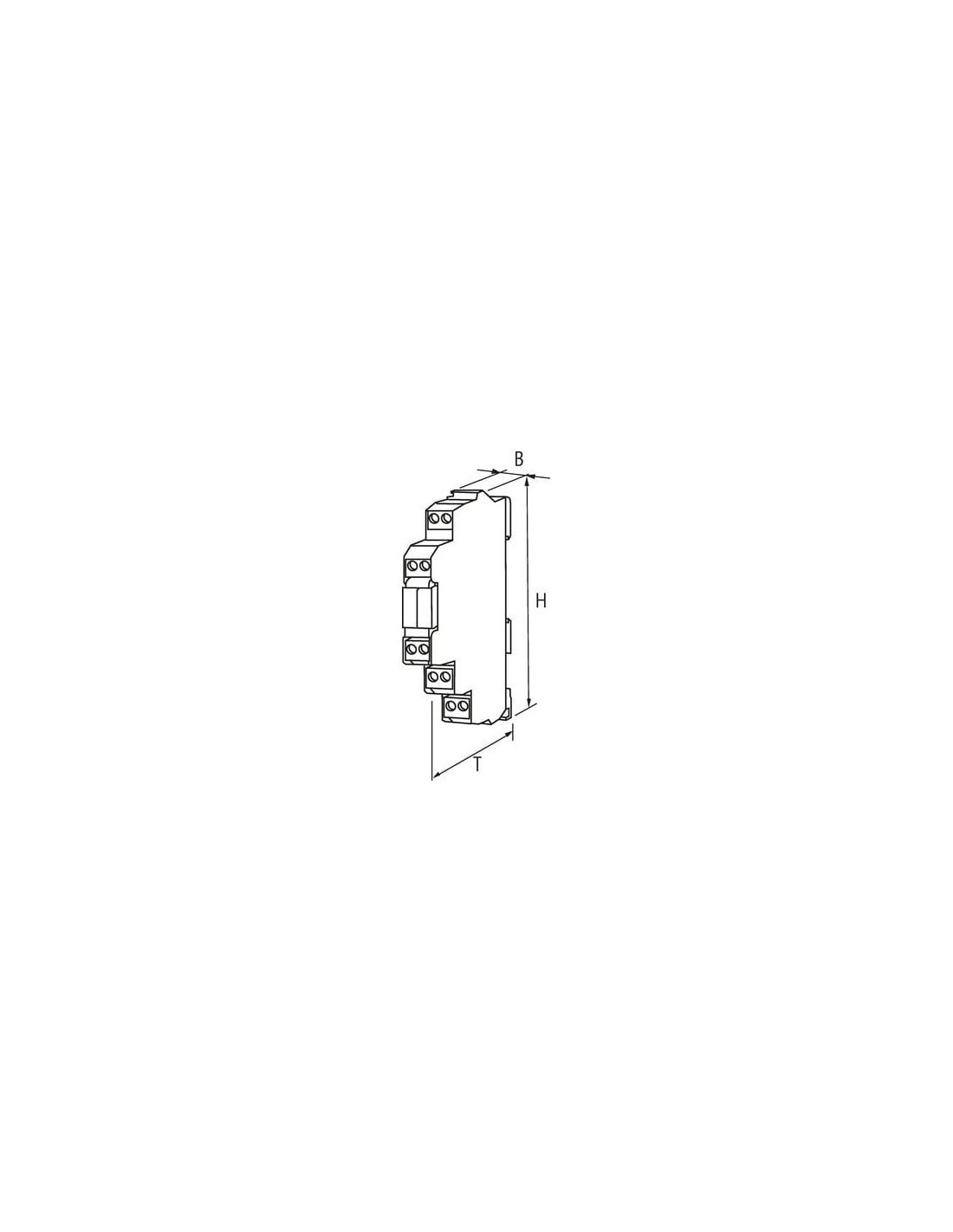

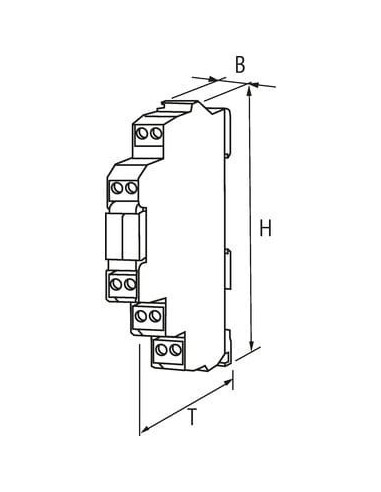

| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków

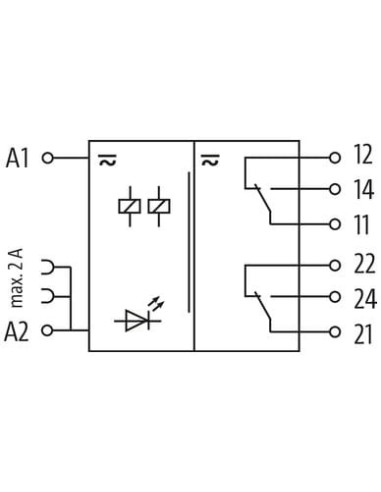

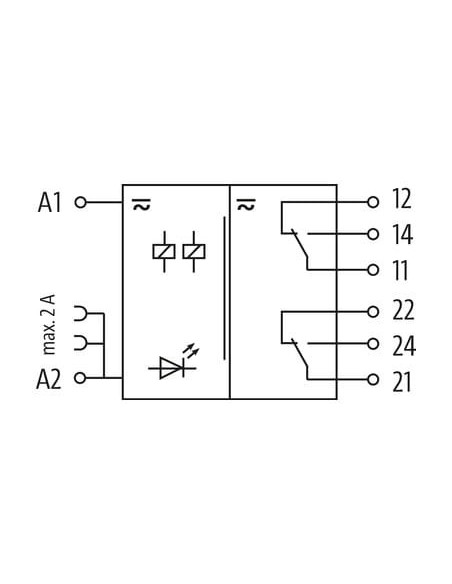

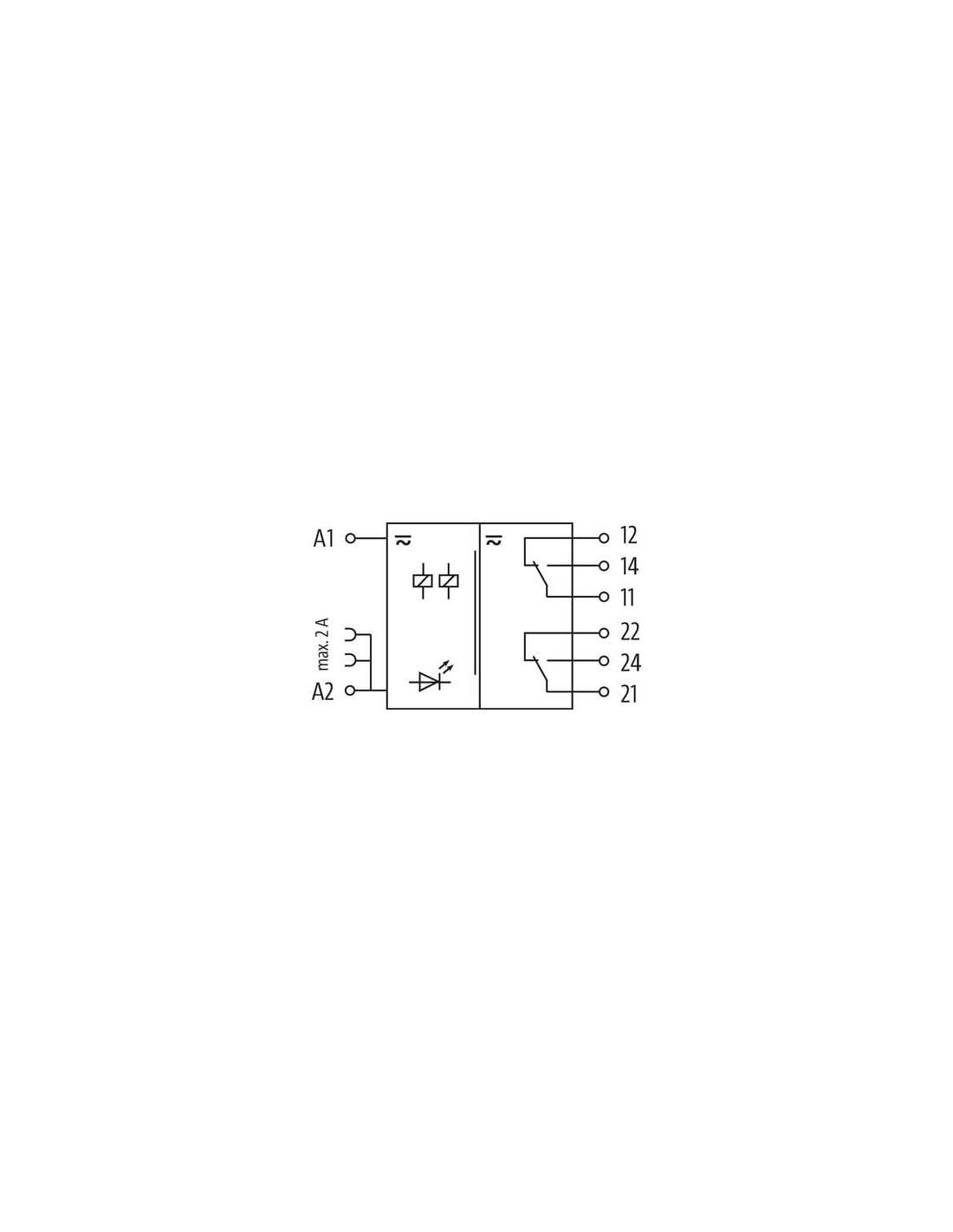

Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 12 |
| PIN 2 | 22 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 21 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |

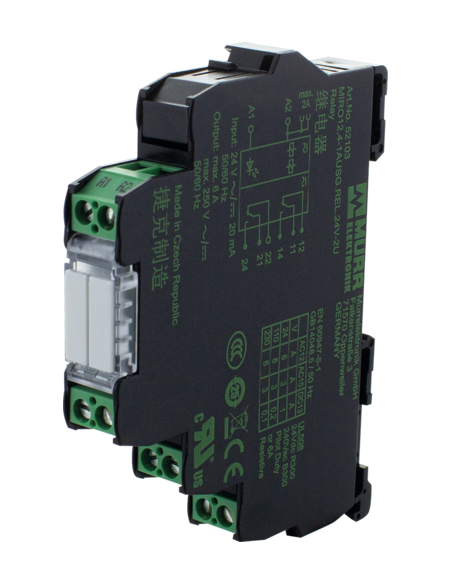

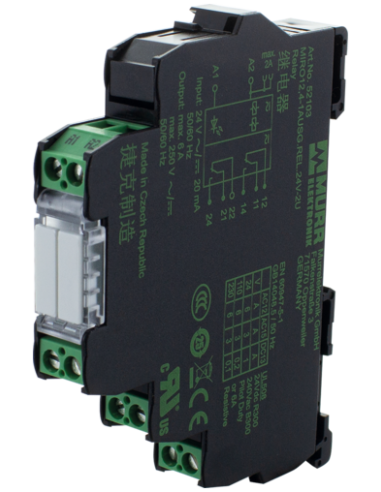

Przekaźnik przemysłowy MIRO 12.4 WE:24VAC/DC – uniwersalne rozwiązanie w automatyce
Przekaźnik MIRO 12.4 WE:24VAC/DC (kod produktu: 52103) to profesjonalne rozwiązanie do różnorodnych zastosowań w automatyce przemysłowej, zaprojektowane z myślą o niezawodności oraz bezpieczeństwie pracy instalacji elektrycznych. Urządzenie spełnia rygorystyczne normy jakości oraz bezpiecznej separacji (EN 60947-1), gwarantując wysoki poziom ochrony zarówno dla użytkownika, jak i sterowanych obwodów.
Najważniejsze zalety i korzyści przekaźnika MIRO 12.4 WE:24VAC/DC
- Uniwersalne napięcie sterowania – możliwość zasilania zarówno napięciem 24 V AC, jak i 24 V DC pozwala na zastosowanie przekaźnika w szerokim zakresie aplikacji.
- Kompaktowe wymiary – szerokość tylko 12,4 mm umożliwia montaż w ograniczonej przestrzeni rozdzielnic elektrycznych.
- Wysoka trwałość mechaniczna i elektryczna – aż 20 milionów cykli mechanicznych oraz tyle samo cykli elektrycznych zapewnia długą i bezawaryjną eksploatację.
- Wytrzymałość na wysokie napięcia impulsowe – odporność na przepięcia do 4 kV umożliwia bezpieczną pracę w środowiskach przemysłowych.
- Wskaźnik stanu LED – zielona dioda LED sygnalizuje pracę urządzenia, co ułatwia diagnostykę i codzienną obsługę.
- Bezpieczne złącza śrubowe – szybki oraz pewny montaż przewodów dzięki solidnym zaciskom SK, a kolorowe oznaczenia poprawiają czytelność połączeń.
- Możliwość montażu na szynie DIN (EN 60715) – elastyczność montażu w standardowych rozdzielnicach.
Typowe zastosowania i możliwości wykorzystania
Przekaźnik MIRO 12.4 WE:24VAC/DC znajduje zastosowanie w szerokim zakresie systemów automatyki przemysłowej, pełniąc rolę elementu pośredniczącego w sterowaniu maszynami, systemami HVAC, oświetleniem, układami bezpieczeństwa czy sygnalizacji. Dzięki wysokiej wytrzymałości przełączeniowej (do 6 A przy 250 V AC/DC), doskonale sprawdza się w zadaniach wymagających częstych przełączeń różnych odbiorników.
- Sterowanie silnikami i siłownikami
- Separacja galwaniczna sygnałów w automatyce
- Element centralek sterujących i systemów alarmowych
- Przełączanie obwodów oświetleniowych
- Zabezpieczenie i rozdział sygnałów sterujących
Konstrukcja i trwałość – parametry mechaniczne przekaźnika
Obudowa wykonana z trwałych materiałów, kompaktowe wymiary (90 x 12,4 x 70 mm), szybki czas zadziałania (maks. 10 ms) oraz solidny materiał styków (Ag Sn O2) gwarantują wieloletnią i niezawodną pracę nawet w wymagających warunkach przemysłowych. Temperatura pracy mieści się w szerokim zakresie: od -20°C do +55°C.
Podsumowanie – przekaźnik MIRO 12.4 WE:24VAC/DC jako wybór do profesjonalnych zastosowań
Dzięki wysokim parametrom technicznym, wytrzymałości na obciążenia oraz niezawodności, przekaźnik MIRO 12.4 WE:24VAC/DC to doskonały wybór dla instalatorów, projektantów automatyki oraz serwisantów. Sprawdzi się wszędzie tam, gdzie liczy się niezawodność, bezpieczeństwo i elastyczność zastosowania.
