Dostępny
1 zestyk zwierny
6 A
24 V DC
z zaciskiem punktu wsporczego
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 14 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | NC |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |
Przekaźnik wyjściowy MIRO 6.2 24VDC-1S 6652006 – niezawodne rozwiązanie do automatyki
MIRO 6.2 24VDC-1S o numerze katalogowym 6652006 to kompaktowy, przemysłowy przekaźnik wyjściowy przeznaczony do montażu na szynie DIN (EN 60715), dedykowany do zastosowań w nowoczesnych systemach automatyki przemysłowej, sterowania maszyn oraz instalacjach budynkowych. Dzięki szerokości wynoszącej jedynie 6,2 mm, stanowi idealne rozwiązanie do rozdzielnic i szaf sterowniczych, pozwalając na oszczędność miejsca oraz łatwą rozbudowę systemów.
Charakterystyka i zalety przekaźnika przemysłowego MIRO 6.2 24VDC-1S
Przekaźnik wyjściowy wyposażony jest w jeden zestyk zwierny (NO), umożliwiający przełączanie obciążeń do 6 A przy napięciu do 250 V AC/DC. Dzięki wysokiemu poziomowi separacji galwanicznej (safe separation EN 60947-1), urządzenie gwarantuje bezpieczeństwo użytkowania oraz ochronę przed zakłóceniami elektrycznymi, co czyni je odpowiednim do stosowania w krytycznych aplikacjach przemysłowych.
- Uniwersalność zastosowań – umożliwia kontrolę zarówno obciążeń AC, jak i DC.
- Wysoka trwałość elektryczna i mechaniczna – do 20 milionów cykli, zapewniająca długą żywotność nawet przy intensywnym użytkowaniu.
- Kompaktowa obudowa – tylko 6,2 mm szerokości, idealna do rozbudowanych instalacji.
- Szybki montaż na szynie DIN – beznarzędziowy montaż typu „snap-on” usprawnia instalację i serwis.
- Zaciski sprężynowe FK – ułatwiają szybkie i pewne podłączenie przewodów bez potrzeby stosowania narzędzi.
- Dioda LED – zapewnia czytelną sygnalizację stanu pracy.
- Bezpieczeństwo użytkowania – zgodność z międzynarodowymi normami bezpieczeństwa i certyfikatami.
Zastosowania przekaźnika wyjściowego MIRO 6.2 24VDC-1S
MIRO 6.2 24VDC-1S znajduje zastosowanie w następujących obszarach:
- Sterowanie maszynami i procesami technologicznymi.
- Automatyka budynkowa (np. sterowanie oświetleniem, wentylacją, ogrzewaniem).
- Szybkie rozdzielanie sygnałów w instalacjach przemysłowych.
- Interfejs pomiędzy sterownikami PLC a układami wykonawczymi.
- Zastosowania wymagające separacji galwanicznej sygnałów sterujących i mocy.
Budowa i komponenty przekaźnika MIRO 6.2 24VDC-1S

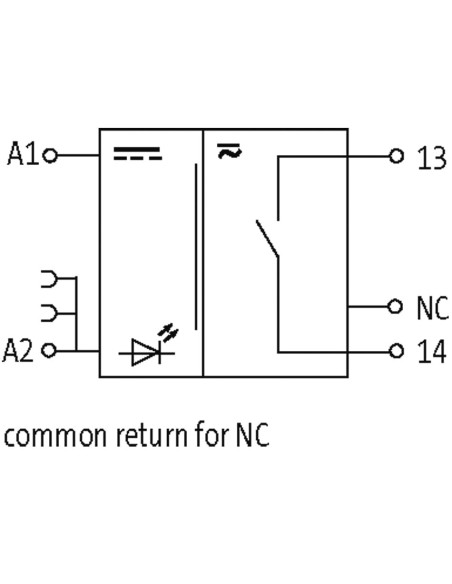

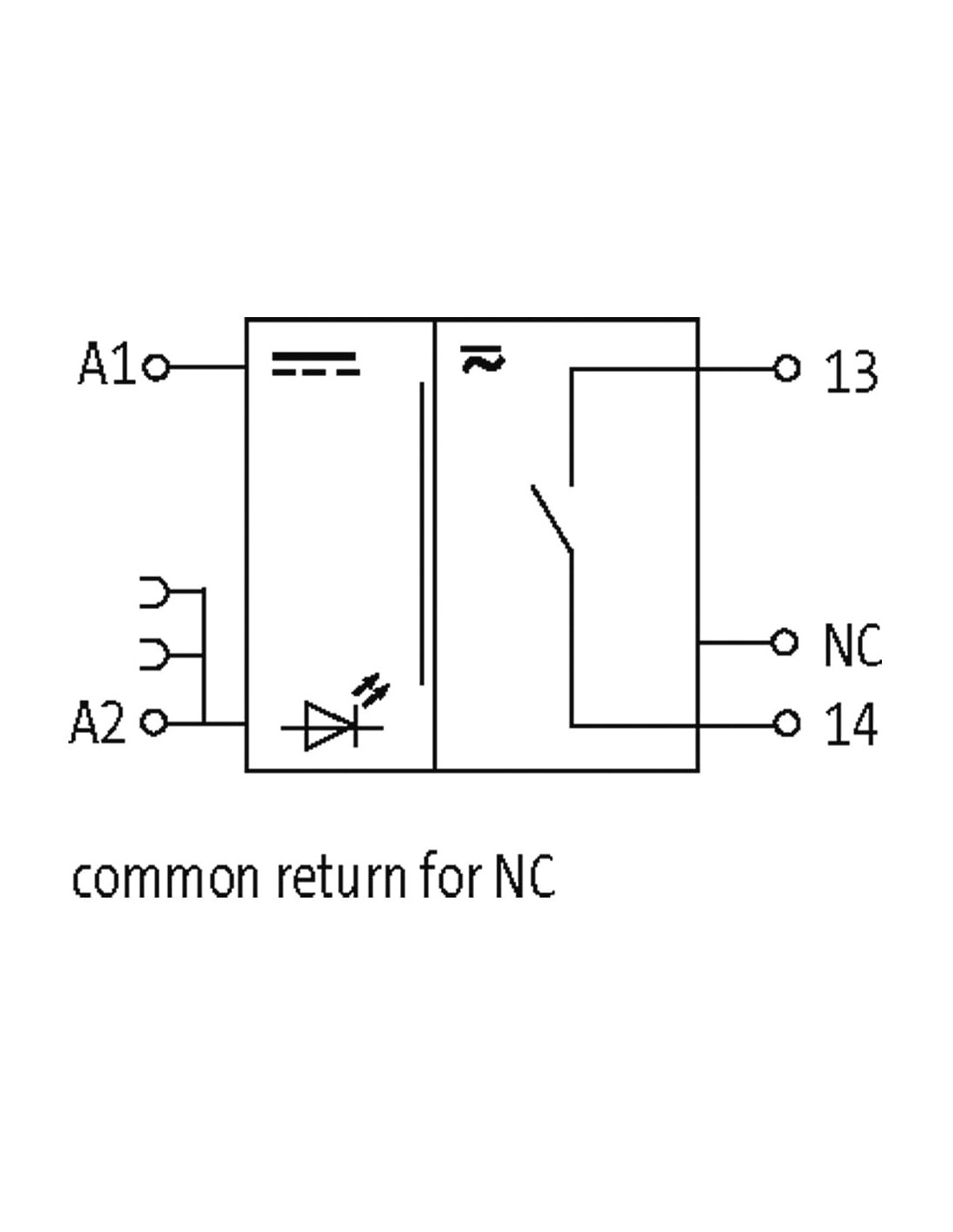

Obudowa przekaźnika wykonana jest z wytrzymałego tworzywa, odpornego na warunki przemysłowe. Załączony schemat połączeń oraz czytelne oznaczenia zacisków ułatwiają instalację oraz serwis urządzenia. Styk wykonany z materiału Ag Sn O2 gwarantuje długą żywotność i niezawodność działania nawet przy dużych obciążeniach przełączanych.
Dlaczego warto wybrać przekaźnik MIRO 6.2 24VDC-1S?
Wybór przekaźnika wyjściowego MIRO 6.2 24VDC-1S oznacza inwestycję w sprawdzone rozwiązanie, które oferuje:
- Bezpieczeństwo eksploatacji dzięki certyfikatom i zgodności z normami EN.
- Minimalizacja miejsca w szafie sterowniczej – przekaźnik typu slim.
- Prosta diagnostyka dzięki podświetleniu stanu LED.
- Łatwy montaż i pewne połączenia – dzięki zastosowaniu zacisków sprężynowych.
Produkt MIRO 6.2 24VDC-1S to solidny wybór tam, gdzie niezawodność działania, bezpieczeństwo i oszczędność miejsca są priorytetem.
