Dostępny
2 zestyki przełączne
6 A
110 V AC/DC
Zaciski sprężynowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 110 V |
| Napięcie wejściowe AC min. | 95 V |
| Napięcie wejściowe AC maks. | 121 V |
| Napięcie wejściowe DC | 110 V |
| Napięcie wejściowe DC min. | 95 V |
| Napięcie wejściowe DC maks. | 121 V |
| Prąd wejściowe | 7 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy na wyjście sygnału maks. | 20 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |

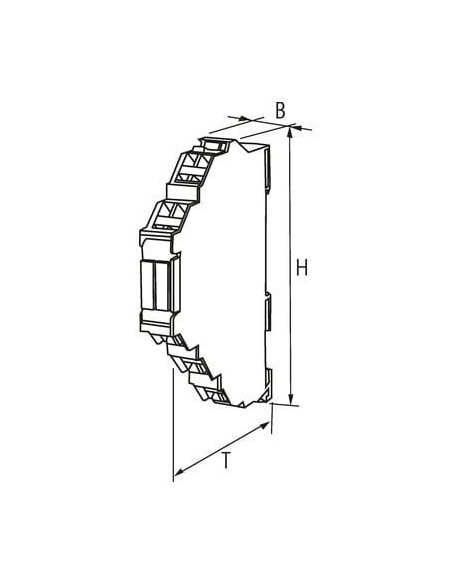

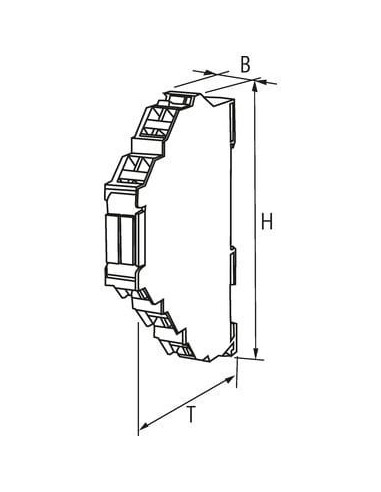

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

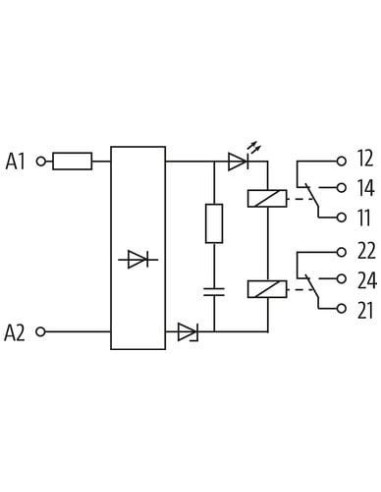

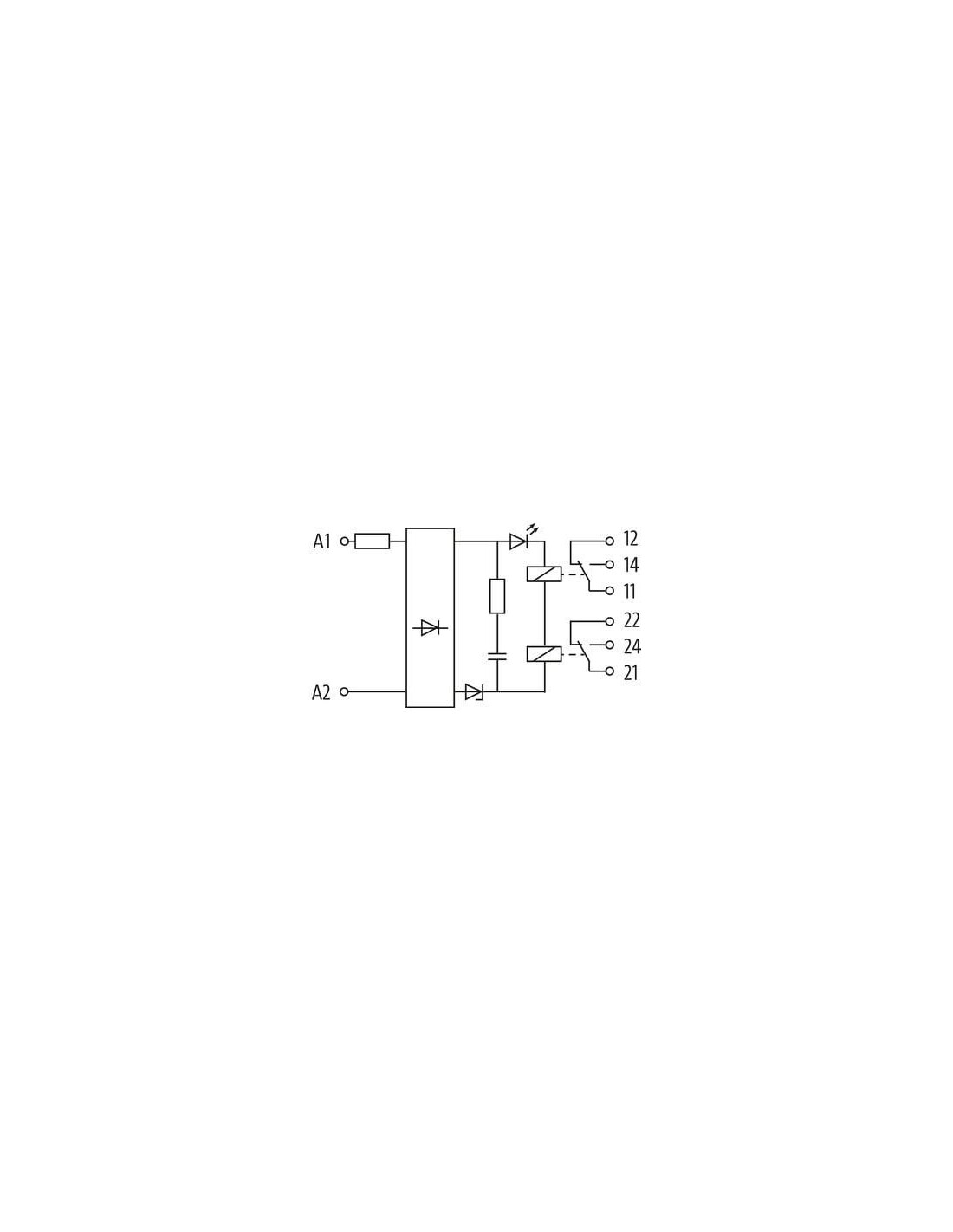

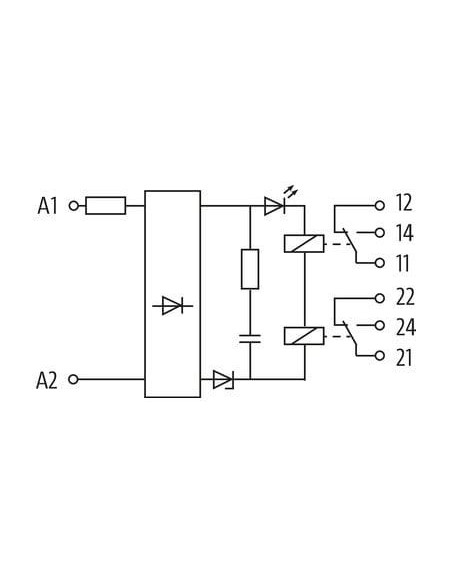

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 12 |
| PIN 2 | 22 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 21 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |

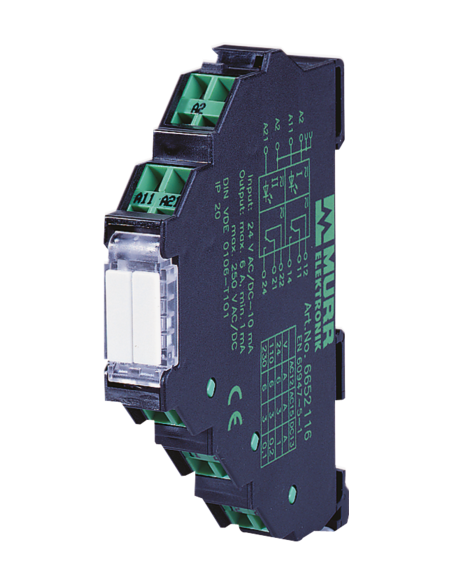

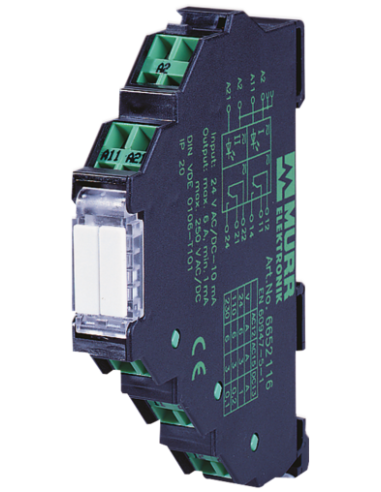

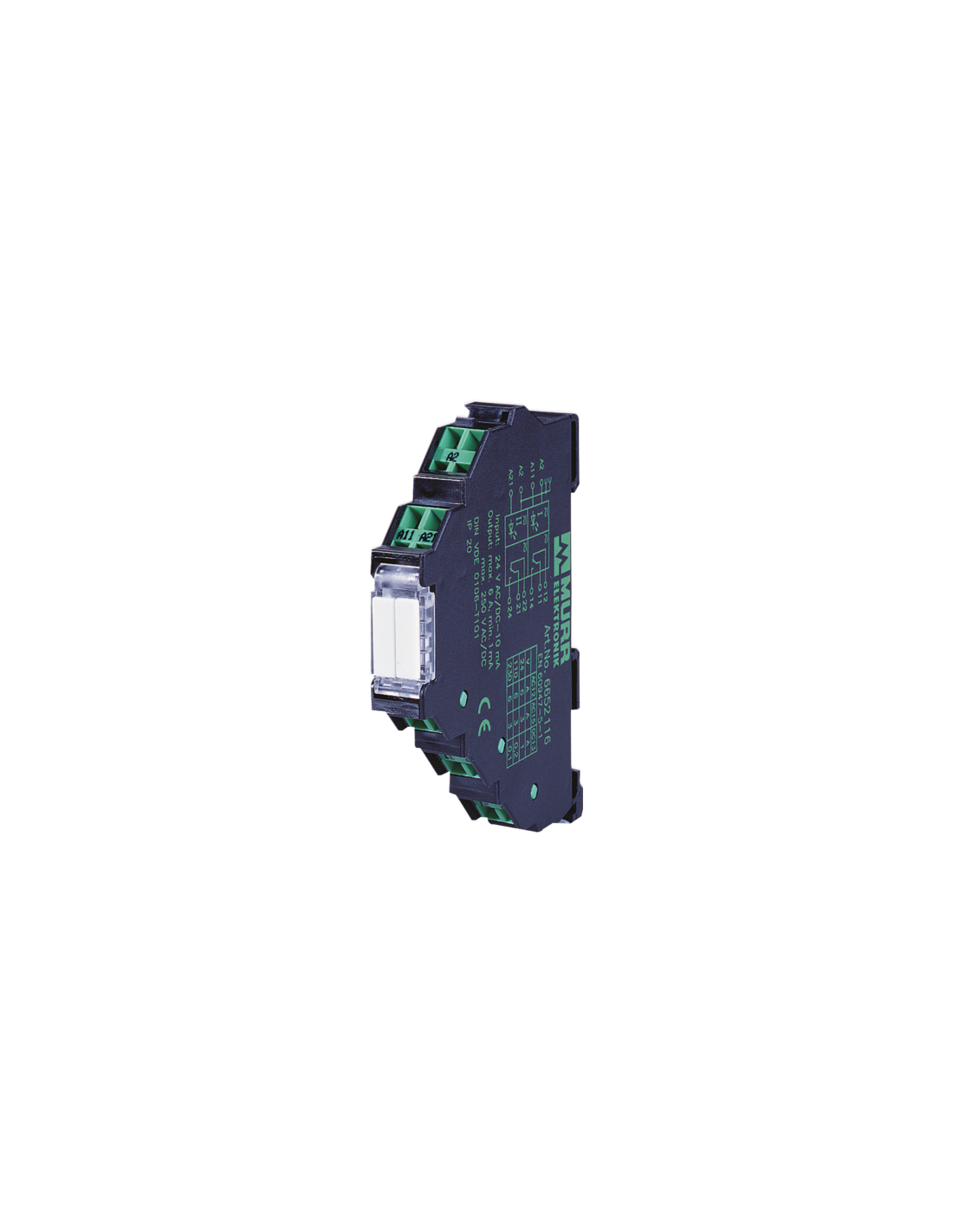

Przekaźnik interfejsowy MIRO 12.4 110V-2U-FK – uniwersalne rozwiązanie automatyki
MIRO 12.4 110V-2U-FK (kod produktu: 6652136) to wysokiej klasy przekaźnik interfejsowy, przystosowany do pracy zarówno z napięciami AC, jak i DC – 110 V. Zaprojektowany z myślą o szerokim zastosowaniu w przemysłowych systemach sterowania, automatyce i instalacjach zabezpieczających, sprawdzi się wszędzie tam, gdzie istotne są pewność działania i bezpieczeństwo elektryczne.
Zalety przekaźnika MIRO 12.4 110V-2U-FK
- Bezpieczna separacja galwaniczna zgodna z normą EN 60947-1, co znacząco zwiększa bezpieczeństwo aplikacji.
- Dwa zestyki przełączne (2 x SPDT), pozwalające na realizację różnorodnych układów przełączających.
- Wysoka trwałość mechaniczna i elektryczna: do 20 milionów cykli pracy.
- Kompaktowa obudowa: szerokość jedynie 12,4 mm, idealna do instalacji na szynie DIN (EN 60715), szczególnie gdy liczy się miejsce w rozdzielnicy.
- Szybki montaż dzięki zastosowaniu zacisków sprężynowych FK – oszczędność czasu i pewność połączenia nawet w warunkach przemysłowych.
- Dioda LED sygnalizująca stan pracy przekaźnika, co umożliwia łatwą diagnostykę.
Typowe zastosowania przekaźnika MIRO 12.4 110V-2U-FK
Przekaźnik MIRO 12.4 110V-2U-FK znajduje szerokie zastosowanie w automatyce przemysłowej, systemach sterowania maszyn, aplikacjach budynkowych oraz rozdzielnicach elektrycznych. Stosowany jest szczególnie w przypadkach, gdzie wymagane jest:
- Bezpieczne rozdzielanie sygnałów sterujących pomiędzy sterownikiem PLC a urządzeniami wykonawczymi.
- Ochrona wejść sterowników PLC przez separację galwaniczną.
- Realizacja funkcji przełączających i sygnałowych w systemach monitoringu i kontroli procesów.
- Integracja z systemami sterowania napędami, oświetleniem lub wentylacją.
Możliwości i kluczowe cechy przekaźnika
Wysoka odporność na przepięcia (do 4 kV) oraz duża moc łączeniowa (do 1500 VA AC i 120 W DC) pozwalają na wykorzystanie przekaźnika w wymagających aplikacjach przemysłowych. Dzięki szybkiemu czasowi zadziałania i niskiemu poborowi prądu na wejściu (7 mA), urządzenie zapewnia wysoką wydajność i energooszczędność działania.
Przekaźnik jest przystosowany do pracy w trudnych warunkach środowiskowych – szeroki zakres temperatur roboczych od -25°C do +60°C umożliwia wykorzystanie go w różnych gałęziach przemysłu, m.in. w energetyce, maszynowniach czy szafach sterowniczych.
Kompaktowa i solidna konstrukcja
Wymiary przekaźnika to 12,4 mm szerokości, 90 mm wysokości i 65 mm głębokości, co umożliwia zabudowę nawet w bardzo ograniczonej przestrzeni rozdzielnicy. Obudowa z wytrzymałego tworzywa oraz zastosowanie materiału styków AgSnO2hv gwarantuje długowieczność i niezawodność urządzenia.
Podsumowanie – kiedy warto wybrać MIRO 12.4 110V-2U-FK?
MIRO 12.4 110V-2U-FK to przekaźnik dedykowany nowoczesnym instalacjom automatyki przemysłowej, w których wymagane są: niezawodność, bezpieczeństwo użytkowania, szybki montaż oraz kompaktowe wymiary. Sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów, znacznie podnosząc ich funkcjonalność i poziom ochrony układów sterowania.
