1 przekaźnik; 1 zestyk przełączny
8 A
24 V AC/DC
ze zworką minusową
Nr art. 51125 z niskim prądem zasilania.
safe isolation (IEC 61140/EN 61140)
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 10 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2,5 A @ 24 V, 0,4 A @ 110 V, 0,3 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 2000 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 5 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 82 mm |
| Szerokość | 12 mm |
| Głębokość | 68 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |

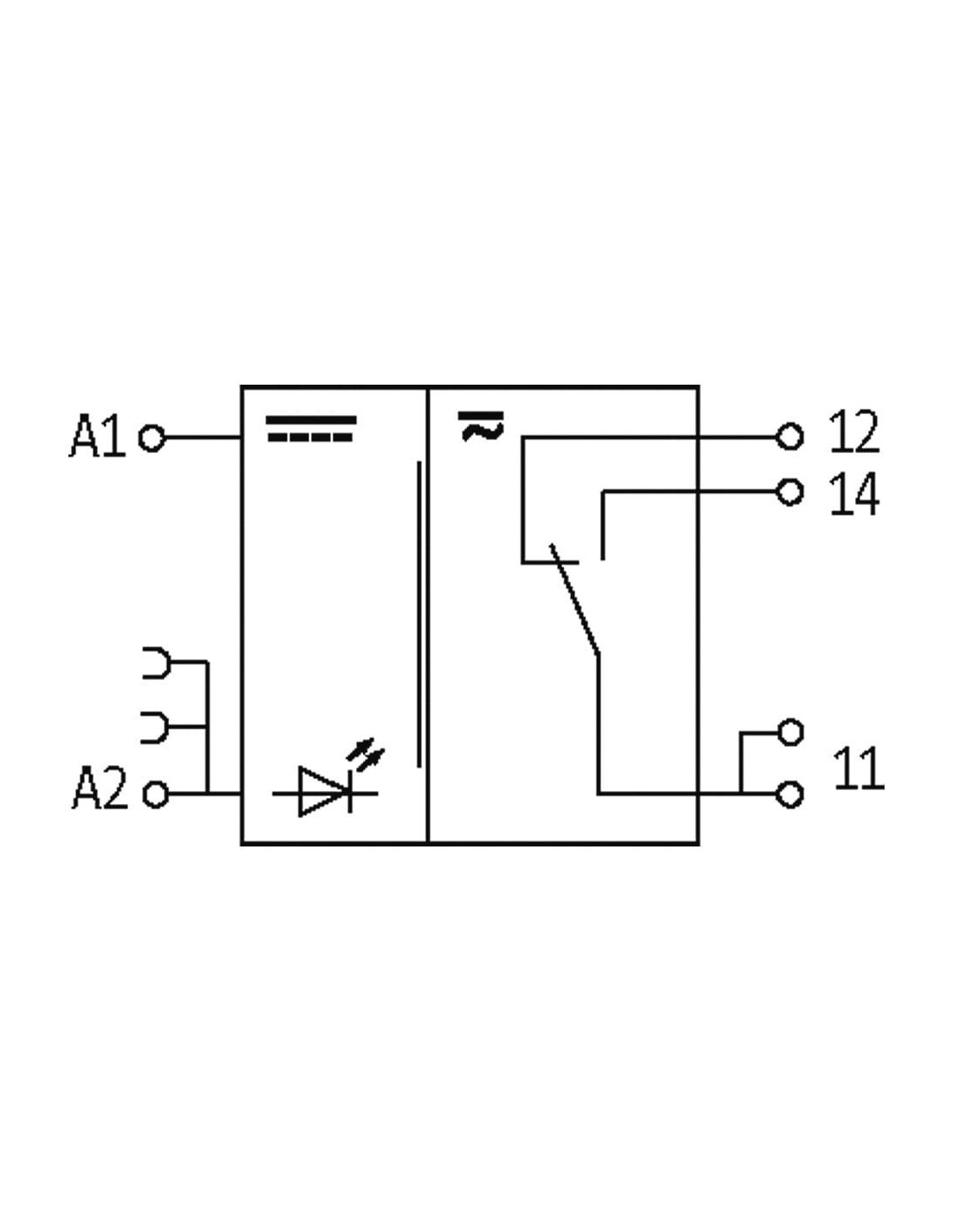

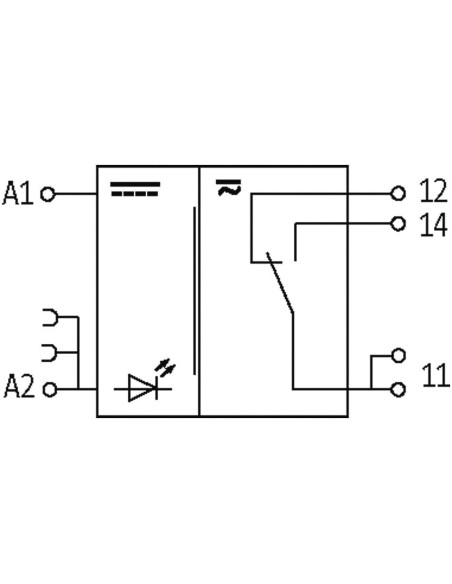

Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 11 |
| PIN 2 | 14 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Moduł przekaźnika RMMDU 11/24 24V AC/DC – opis i zastosowanie

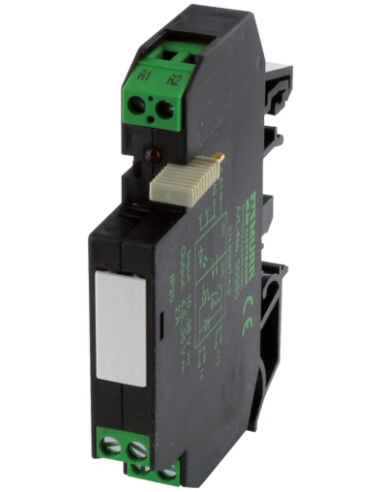

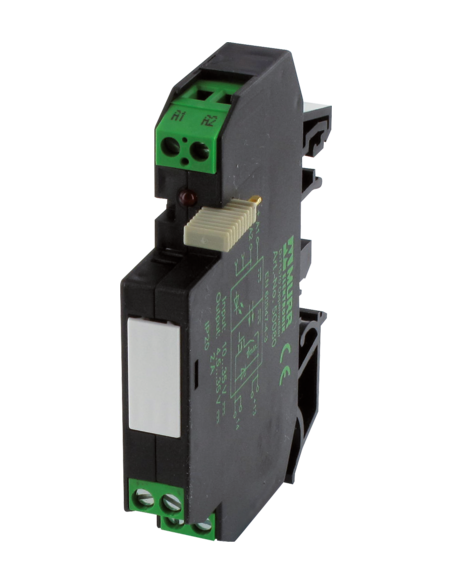

Moduł przekaźnika RMMDU 11/24 o kodzie produktu 51125 to kompaktowy przekaźnik przemysłowy, zaprojektowany do pracy z napięciem sterowania 24 V AC/DC. Urządzenie charakteryzuje się wysoką jakością wykonania oraz niezawodnością, potwierdzoną zgodnością z normami IEC 61140/EN 61140. Dzięki swoim właściwościom znajduje szerokie zastosowanie w różnych układach automatyki przemysłowej, sterowania maszyn oraz procesów technologicznych.
Najważniejsze zalety modułu przekaźnika RMMDU 11/24
- Kompaktowa obudowa – szerokość wynosząca jedynie 12 mm pozwala na instalację w miejscach o ograniczonej przestrzeni.
- Łatwy montaż na szynie DIN – kompatybilność z szynami TH35, G32 (EN 60715), umożliwia szybkie i wygodne mocowanie w szafach sterowniczych.
- Uniwersalne zasilanie – obsługuje napięcie AC i DC w zakresie 19,2–30 V.
- Bezpieczna separacja galwaniczna – spełnia wymagania bezpiecznej izolacji zgodnie z IEC/EN 61140.
- Niskie zużycie prądu – minimalizuje obciążenie układów sterujących (prąd cewki wynosi 10 mA).
- Wysoka zdolność łączeniowa – do 8 A przy napięciach do 250 V AC/DC, co umożliwia sterowanie zarówno niewielkimi obciążeniami, jak i większymi odbiornikami.
- Wskaźnik LED – sygnalizacja stanu przekaźnika za pomocą czerwonej diody LED, co znacznie ułatwia diagnostykę i utrzymanie ruchu.
Typowe zastosowania przekaźnika modułowego 24V AC/DC
Moduł przekaźnika RMMDU 11/24 doskonale sprawdza się w takich zastosowaniach jak:
- Sterowanie maszynami przemysłowymi oraz liniami produkcyjnymi,
- Automatyka budynkowa i systemy BMS,
- Bezpośrednie załączanie lub odcinanie obwodów o większych prądach roboczych,
- Separacja sygnałów sterujących od części wykonawczych instalacji,
- Sygnalizacja stanów awaryjnych w układach zabezpieczeń oraz alarmowych,
- Rozbudowa funkcji w rozdzielnicach elektrycznych i szafach sterowniczych.
Prosta i szybka instalacja modułu przekaźnika

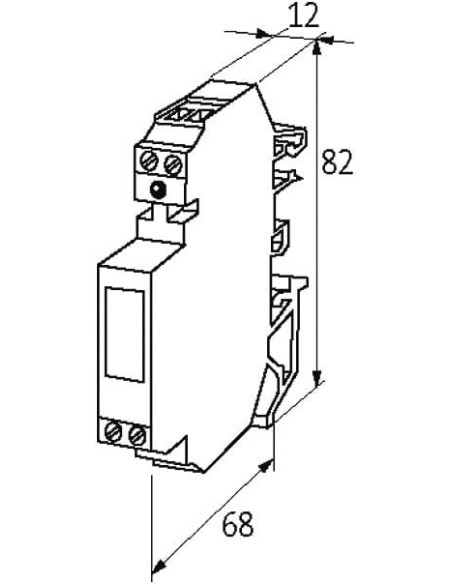

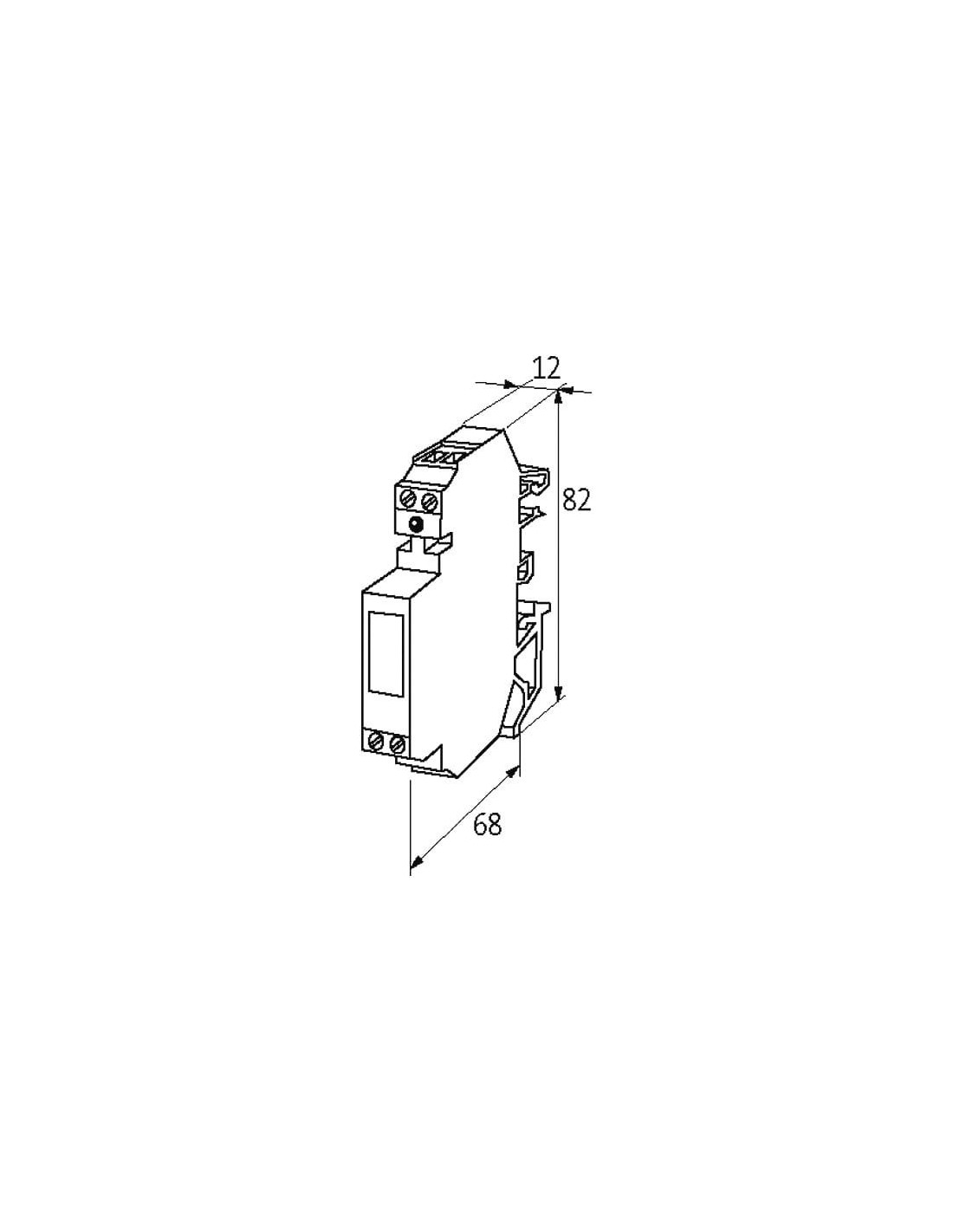

Obudowa o wymiarach 82 × 68 × 12 mm z zaciskami śrubowymi SK (dwa tory przyłączeniowe) zapewnia szybki, solidny oraz bezpieczny montaż i podłączenie przewodów. Kolorowe uchwyty stykowe ułatwiają identyfikację zacisków podczas instalacji i serwisowania.
Przekaźnik RMMDU 11/24 wyposażono w zworkę minusową (nr art. 90960 – w zestawie), co upraszcza konfigurację oraz przyspiesza montaż w rozbudowanych systemach sterowania.
Wytrzymałość i niezawodność w praktyce
Solidna konstrukcja przekłada się na długą żywotność mechaniczną i elektryczną – nawet do 20 milionów cykli. Dzięki temu przekaźnik jest odpowiedni zarówno do pracy ciągłej, jak i w aplikacjach wymagających częstego przełączania.
Zakres temperatury pracy od -20 do +50°C gwarantuje szerokie możliwości wykorzystania nawet w trudnych warunkach środowiskowych.
Podsumowanie – idealne rozwiązanie do automatyki i sterowania
Moduł przekaźnika RMMDU 11/24 łączy w sobie kompaktowe wymiary, wysokie parametry elektryczne, łatwość montażu oraz niezawodność działania. Znajdzie zastosowanie wszędzie tam, gdzie kluczowe są bezpieczeństwo, szybka diagnostyka oraz długa żywotność w wymagających warunkach przemysłowych.
