1 przekaźnik; 3 styki zwierne / 1 styki rozwierne
5 A
24 V DC
z wymuszonym prowadzeniem styków
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 21,6 V |
| Napięcie wejściowe DC maks. | 28 V |
| Prąd wejściowe | 30 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2 A @ 24 V, 0,4 A @ 110 V, 0,2 A @ 230 V |
| Częstotliwość łączeniowa maks. | 1 Hz |
| Moc łączeniowa AC maks. | 1000 VA |
| Moc łączeniowa DC maks. | 50 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 300 mA |
| Prąd łączeniowy maks. | 5 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 5 A (24/110/230 V AC) |
| Zdolność łączeniowa AC-15 (EN IEC 60947-5-1) | 4 A (24 V AC); 3 A (110 V AC); 2 A (230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
| Elektryczny cykl życia | 1000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 1000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 15 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2, Ag hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

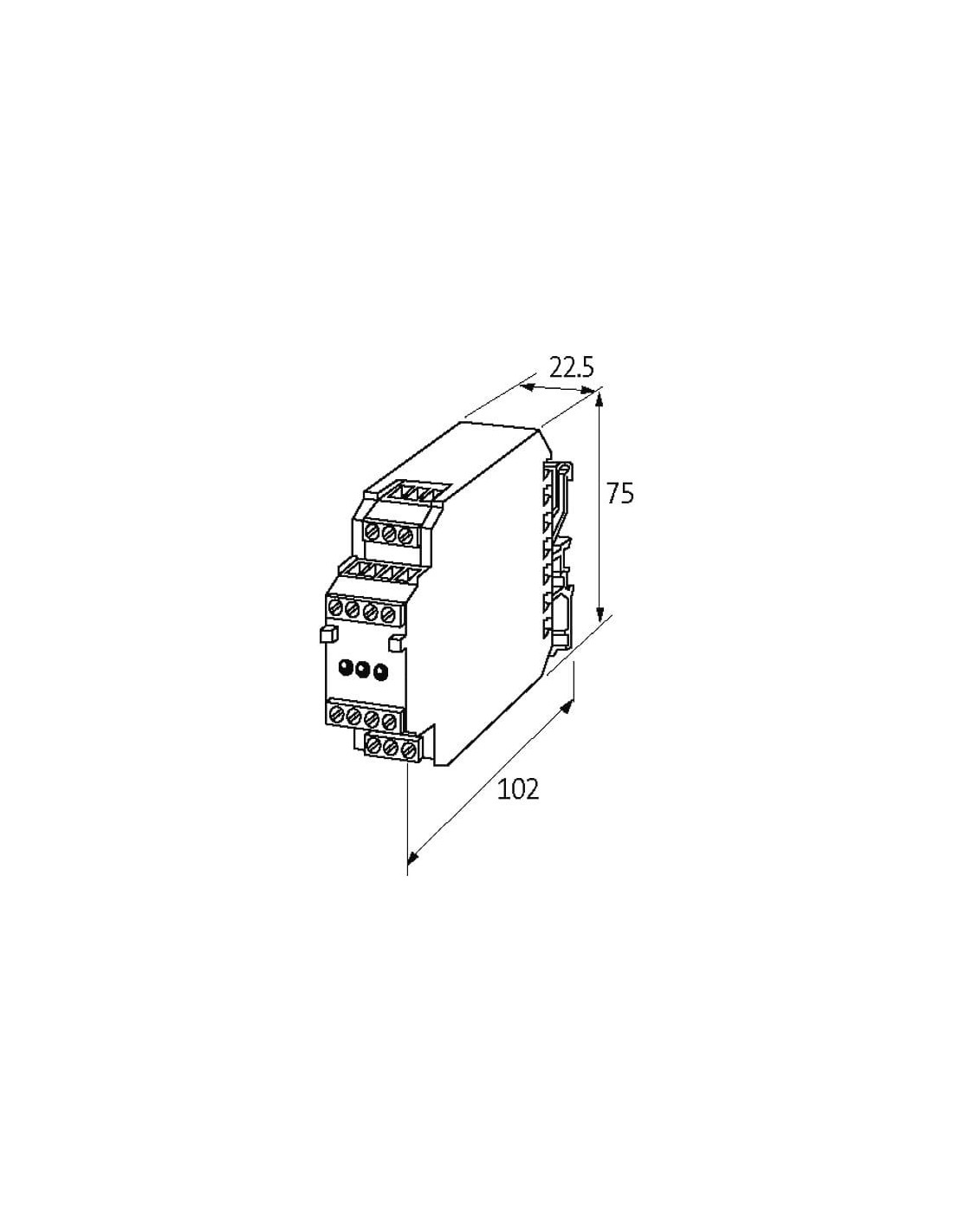

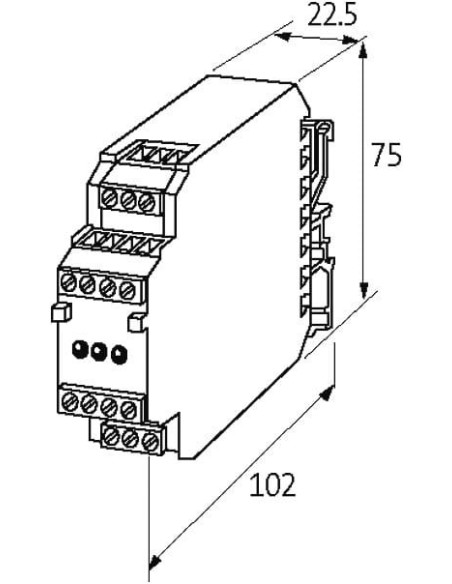

| Wysokość | 75 mm |
| Szerokość | 22,5 mm |
| Głębokość | 102 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
| Typ przyłącza 3 | X3 |
| Typ przyłącza 4 | X4 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | A 2 |
| PIN 2 | A 2 |
| PIN 3 | A 1 |
| PIN 4 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 24 |
| PIN 2 | 23 |
| PIN 3 | 14 |
| PIN 4 | 13 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 33 |
| PIN 2 | 34 |
| PIN 3 | 41 |
| PIN 4 | 42 |

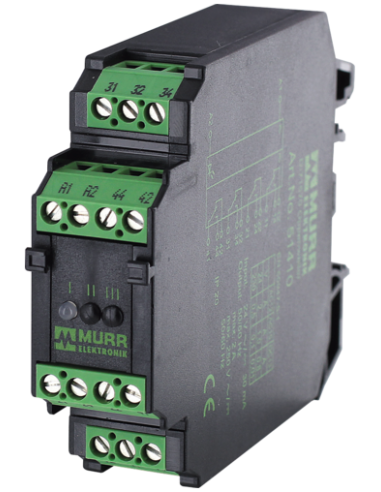

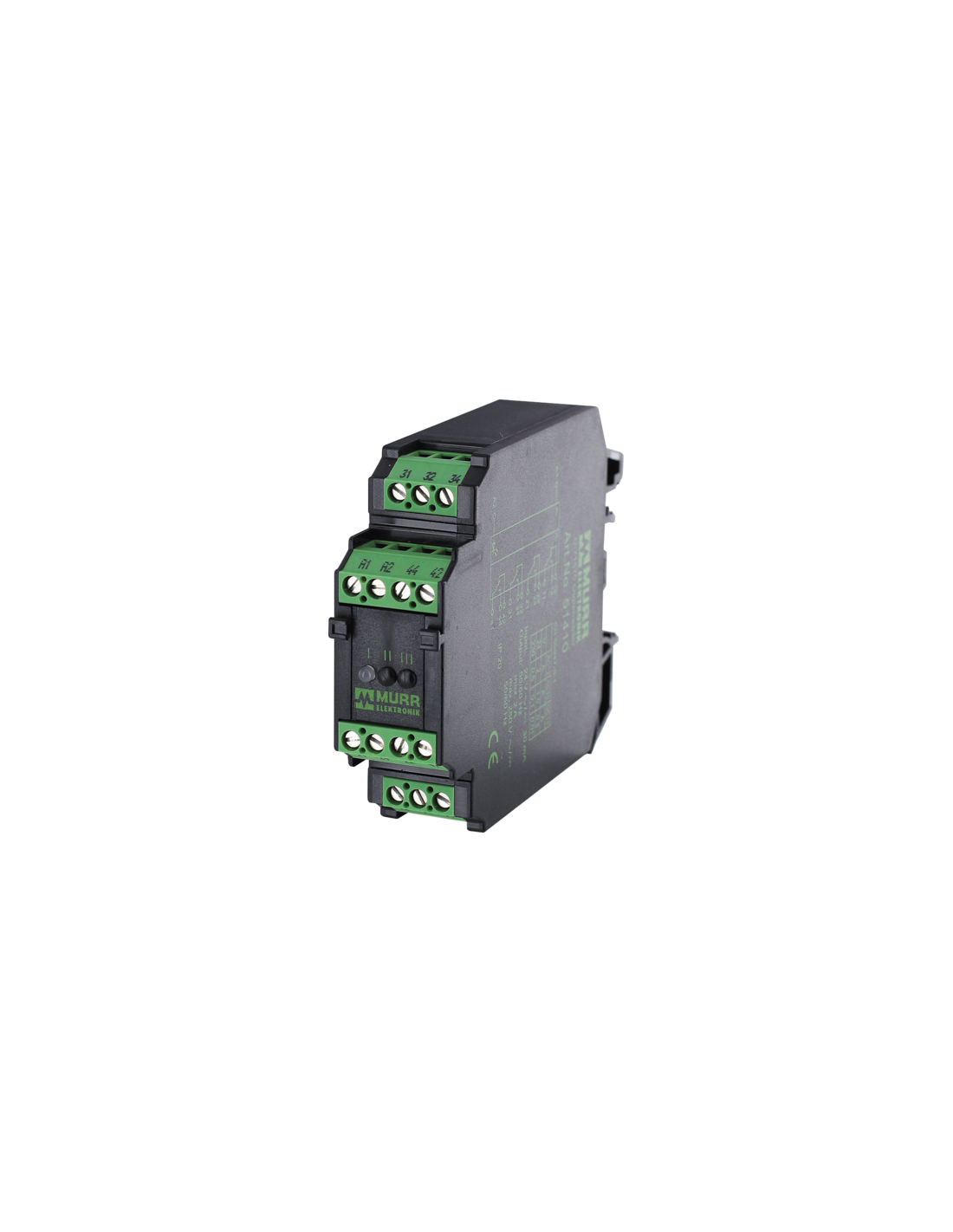

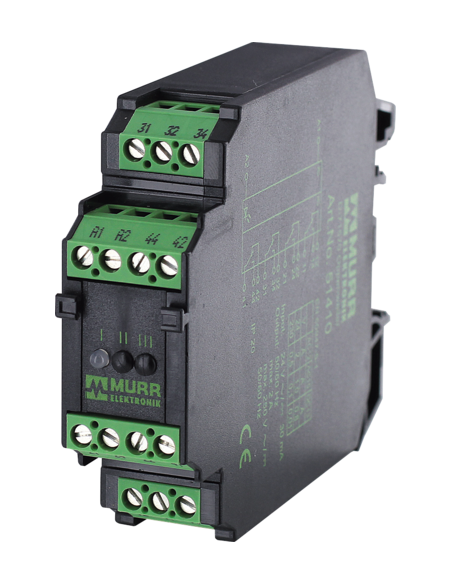

Moduł przekaźnika bezpieczeństwa RM 131/24 WE: 24V DC WY: 250V AC/DC 5A – Kod produktu 51301
Przekaźnik bezpieczeństwa RM 131/24 to niezawodne rozwiązanie dla aplikacji automatyki przemysłowej, gdzie wymaga się bezpiecznego i pewnego przełączania obwodów elektrycznych. Urządzenie wyposażone jest w wymuszone prowadzenie styków, co zapewnia jeszcze wyższy poziom bezpieczeństwa podczas pracy z maszynami oraz w systemach ochrony.
Najważniejsze cechy i zalety modułu przekaźnika RM 131/24
- Wysoka niezawodność dzięki mechanizmowi z wymuszonym prowadzeniem styków, zgodnemu z normami bezpieczeństwa przemysłowego.
- Wytrzymałość na duże obciążenia – prąd przełączania do 5A i maksymalne napięcie łączeniowe do 250V AC/DC.
- Uniwersalny zakres napięcia sterowania (24V DC) pozwala na wygodne wykorzystanie w różnych instalacjach automatyki.
- Możliwość montażu na szynie DIN TH35 lub G32 zgodnie z normą EN 60715, co zapewnia łatwą integrację z istniejącymi systemami sterowania.
- Kompaktowa budowa (szerokość: 22,5 mm, wysokość: 75 mm, głębokość: 102 mm) umożliwia instalację nawet w ograniczonych przestrzeniach rozdzielnic i szaf sterowniczych.
- Wskaźnik stanu LED (kolor czerwony) ułatwia szybką diagnostykę pracy modułu.
- Wytrzymałość mechaniczna i elektryczna – przewidziany do pracy nawet przy intensywnej eksploatacji (do 1 mln cykli).
Zastosowanie modułu przekaźnika RM 131/24 w automatyce przemysłowej
Moduł przekaźnika RM 131/24 szczególnie dobrze sprawdza się w:
- systemach zatrzymania awaryjnego (E-STOP),
- obwodach bezpieczeństwa maszyn i linii produkcyjnych,
- monitoringu pracy siłowników i napędów,
- zdalnym sterowaniu obwodami dużej mocy,
- automatyce budynkowej oraz systemach sterowania instalacjami (np. HVAC, BMS).
Przekaźnik z wymuszonym prowadzeniem styków jest szczególnie istotny w aplikacjach, gdzie niezawodność detekcji położenia styków ma kluczowe znaczenie dla zapewnienia bezpieczeństwa ludzi i maszyn.
Budowa i sposób montażu – rozwiązania umożliwiające łatwą integrację

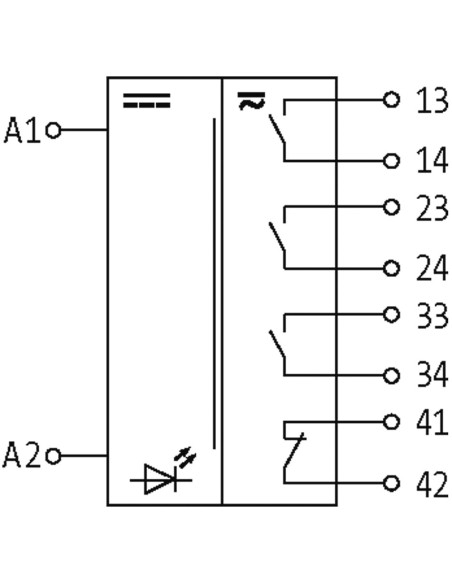

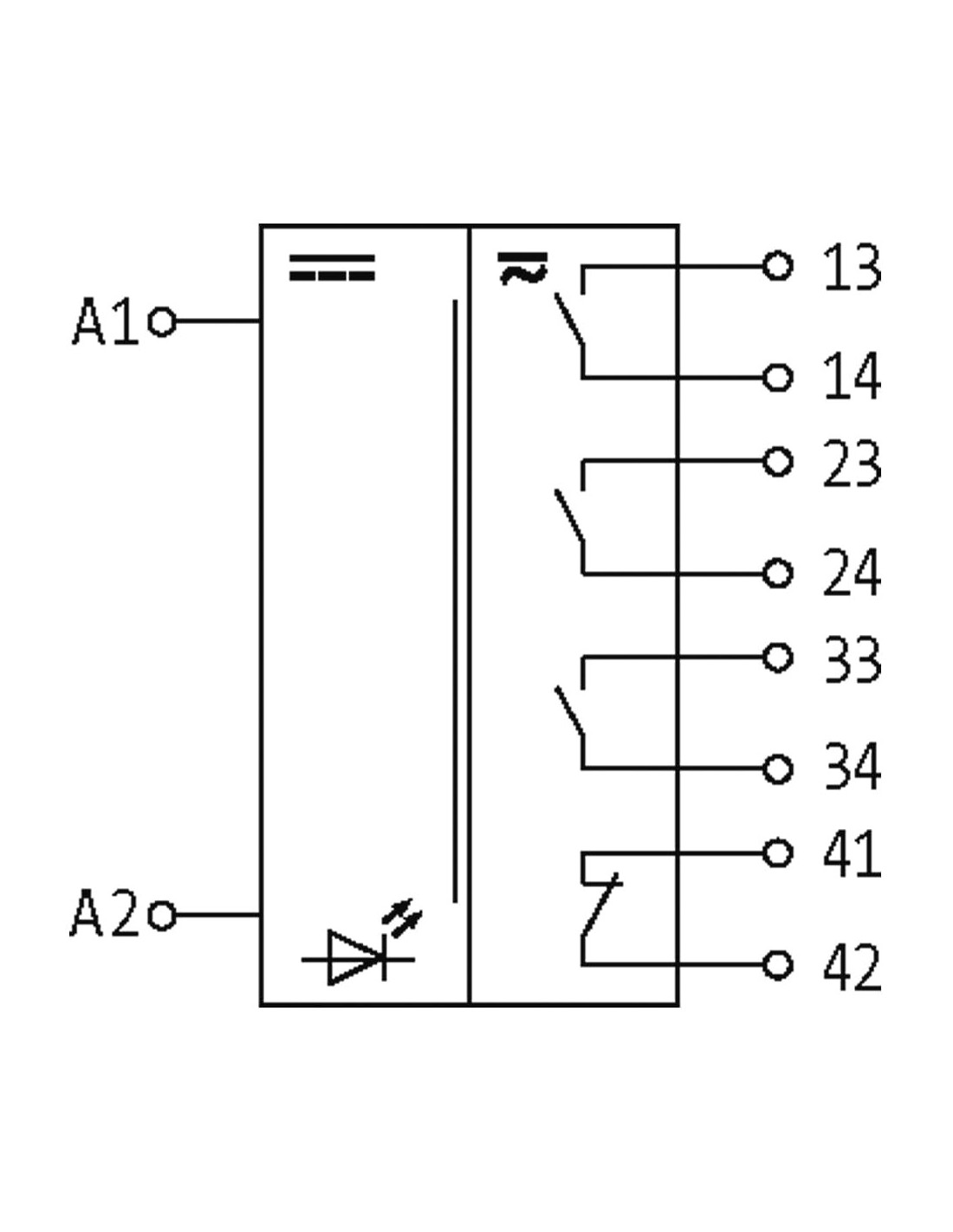

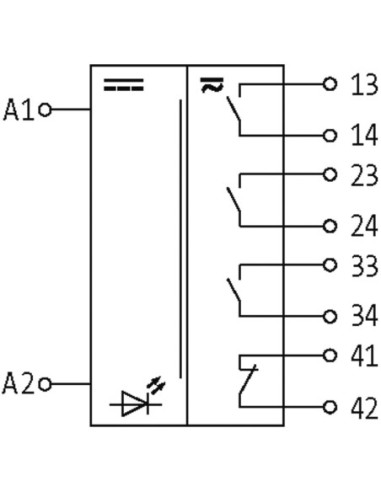

Moduł RM 131/24 został wyposażony w zaciski śrubowe SK o oznaczeniu kolorystycznym, co ułatwia podłączanie przewodów. Oznaczenia styków oraz schemat podłączenia są przedstawione bezpośrednio na obudowie urządzenia oraz w dokumentacji technicznej, co pozwala na szybkie i bezbłędne przygotowanie instalacji.
- Konstrukcja obudowy umożliwia zatrzaskowe zamocowanie na szynie DIN, co znacznie skraca czas montażu.
- Każda z złączek posiada czytelne oznaczenia PIN oraz kolory uchwytów stykowych, co zwiększa bezpieczeństwo i komfort pracy podczas instalacji.
Parametry środowiskowe i trwałość
Moduł RM 131/24 jest przeznaczony do pracy w szerokim zakresie temperatur roboczych (-20°C do +50°C), co pozwala na wykorzystanie w różnorodnych warunkach przemysłowych i w środowiskach narażonych na zmienne temperatury. Znamionowy poziom odporności na przepięcia (2,5 kV) oraz wysoka żywotność mechaniczna i elektryczna czynią go bardzo solidnym wyborem tam, gdzie niezawodność jest kluczowa.
