1 przekaźnik; 1 zestyk przełączny
15 A
24 V AC/DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 21,6 V |
| Napięcie wejściowe AC maks. | 26,4 V |
| Napięcie wejściowe DC min. | 21,6 V |
| Napięcie wejściowe DC maks. | 26,4 V |
Dane elektryczne | Wyjście
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2 A @ 24 V, 0,3 A @ 110 V, 0,2 A @ 230 V |
| Additional condition switching frequency | with load |
| Częstotliwość łączeniowa maks. | 0,1 Hz |
| Moc łączeniowa AC maks. | 4000 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 15 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 15 A (24 V AC; 230 V AC) |
| Zdolność łączeniowa AC-15 (EN IEC 60947-5-1) | 6 A (24 V AC; 230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 6 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
| PIN 3 | A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | 14 |
| PIN 2 | 11 |
| PIN 3 | 12 |

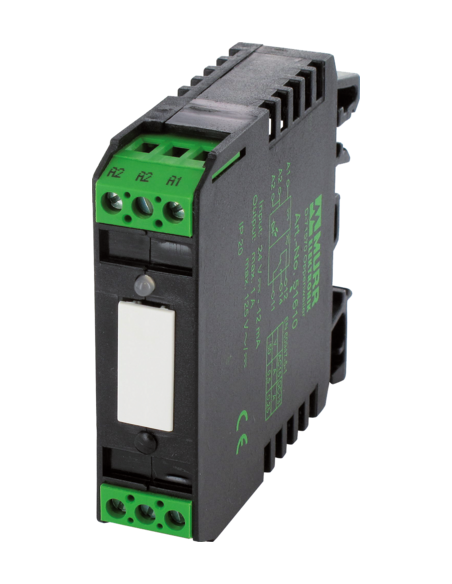

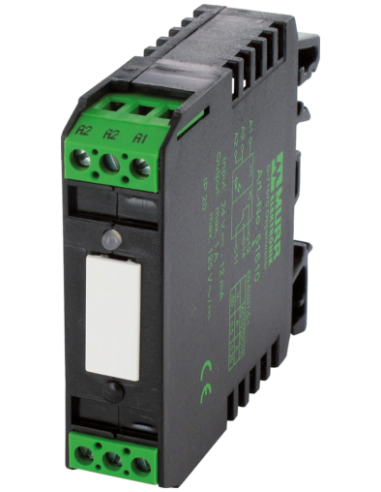

Moduł przekaźnika RMI 11/24-15A 51620 – uniwersalne rozwiązanie do automatyki
Moduł przekaźnika RMI 11/24-15A to wytrzymały i niezawodny element systemów sterowania, który doskonale sprawdza się w aplikacjach przemysłowych oraz automatyce budynkowej. Urządzenie zostało zaprojektowane z myślą o kontroli obwodów zarówno prądu przemiennego (AC), jak i stałego (DC), oferując napięcie wejściowe 24 V AC/DC oraz umożliwiając przełączanie obciążeń do 15 A przy maksymalnym napięciu 250 V AC/DC.
Zalety i funkcjonalność modułu przekaźnika
Przekaźnik 1-kanałowy wyposażony w jeden zestyk przełączny gwarantuje proste i efektywne sterowanie wysokoprądowymi odbiornikami. Dzięki zastosowaniu zacisków śrubowych instalacja modułu jest wygodna i szybka, nawet w trudnych warunkach pracy. Możliwość montażu na szynie TH35 (zgodnie z normą EN 60715) stanowi standard w automatyce, umożliwiając sprawną integrację z istniejącymi szafami sterowniczymi.
- Maksymalny prąd przełączany: 15 A – idealny do sterowania instalacjami o dużych obciążeniach
- Wysoka trwałość mechaniczna oraz elektryczna – do 20 milionów cykli
- Wskaźnik LED sygnalizujący stan pracy dla łatwej diagnostyki
- Kompaktowa obudowa zwiększająca elastyczność montażu w rozdzielnicach
- Bezpieczna praca – zdolność do pracy przy napięciu do 6 kV pikowego
Typowe zastosowania modułu przekaźnika RMI 11/24-15A
Moduł przekaźnika Murrelektronik o kodzie 51620 znajduje szerokie zastosowanie w automatyce przemysłowej, gdzie wymagana jest szybka i niezawodna separacja oraz sterowanie obwodami zasilania. Idealnie sprawdzi się w:
- Sterowaniu silnikami, wentylatorami oraz innymi urządzeniami o dużym poborze prądu
- Układach automatyki budynkowej – sterowanie oświetleniem, ogrzewaniem, dystrybucją energii
- Aplikacjach alarmowych i zabezpieczeniach energetycznych
- Pulpitach sterowniczych i rozdzielnicach przemysłowych
- Zastosowaniach wymagających separacji galwanicznej i bezpiecznego załączania/wyłączania obciążeń
Wytrzymałość i niezawodność w trudnych warunkach
Moduł przekaźnika RMI 11/24-15A jest odporny na wahania temperatury roboczej od -25 °C do 60 °C, a także zapewnia niezawodne działanie podczas składowania w zakresie od -40 °C do 80 °C. Metalizowane styki AgNi zapewniają długą żywotność i wysoką niezawodność przełączania.
Łatwy montaż i integracja z instalacją

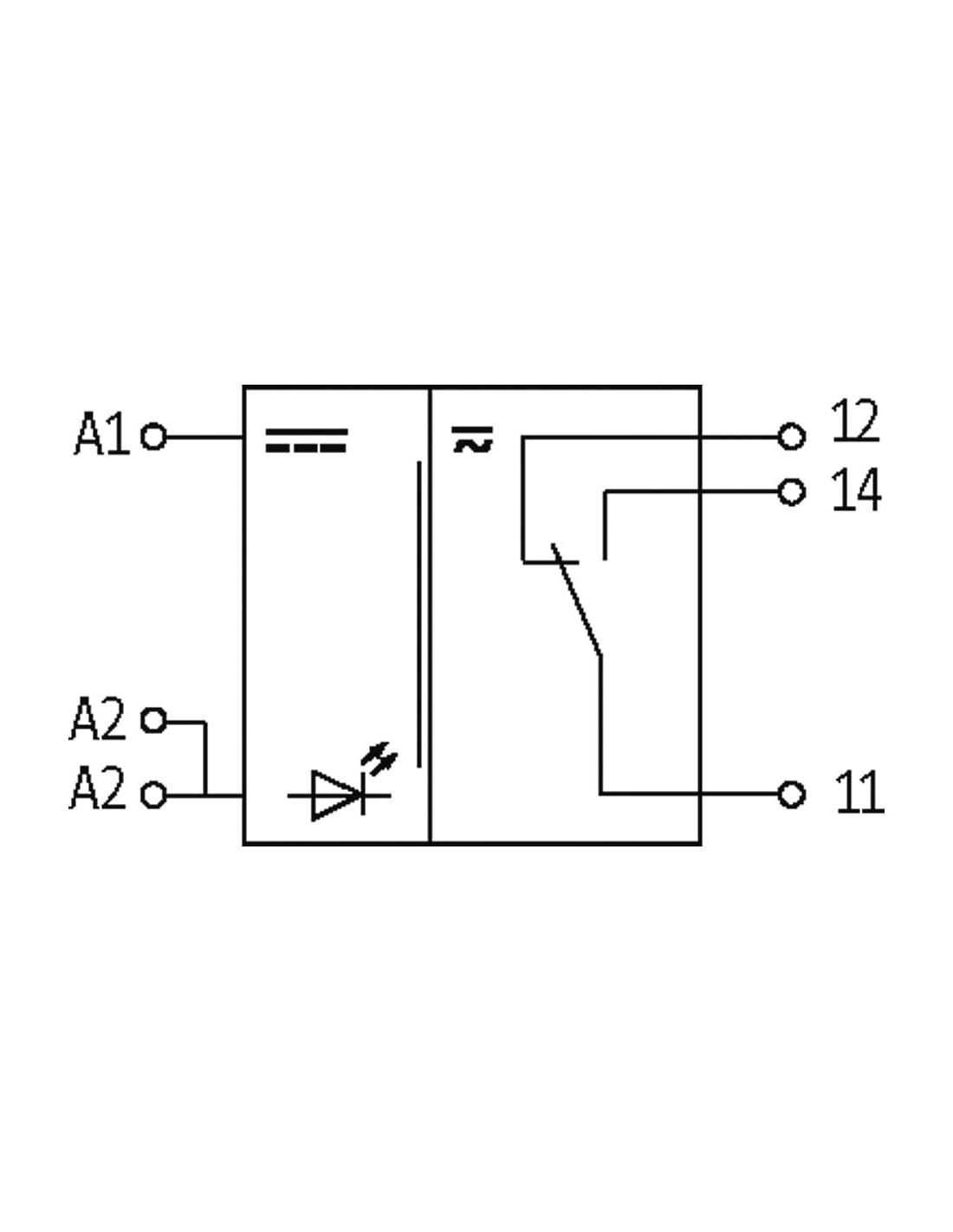

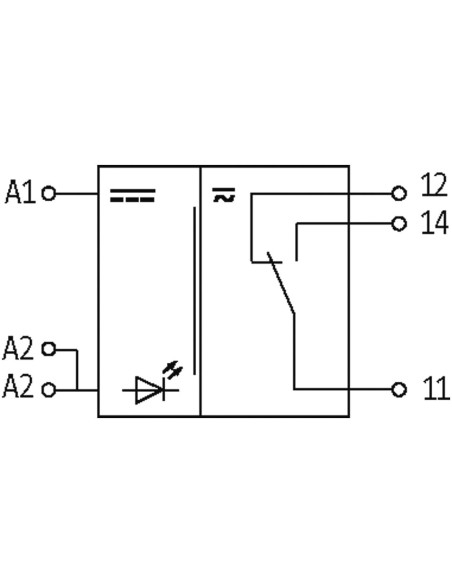

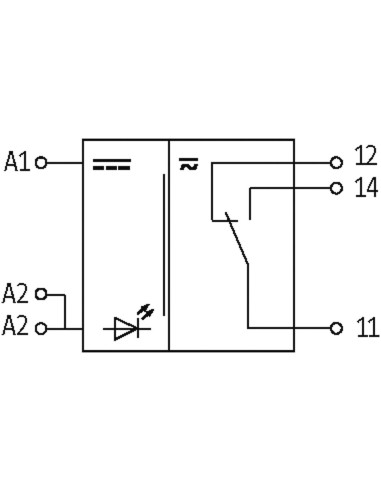

Obudowa modułu wyposażona jest w wytrzymałe, zielone zaciski śrubowe, które pozwalają na szybkie i bezpieczne podłączenie obwodów sterujących oraz odbiorczych. Oznaczenia na obudowie oraz przejrzysty schemat ułatwiają poprawne podłączenie przewodów (A1, A2 – cewka, 11, 12, 14 – styki przełączające).
Moduł przekaźnika RMI 11/24-15A 51620 – podsumowanie
RMI 11/24-15A to uniwersalny moduł przekaźnika spełniający wymagania nowoczesnych instalacji przemysłowych oraz automatyki budynkowej. Prosta obsługa, wysoka trwałość oraz szeroki zakres zastosowań czynią go rozwiązaniem docenianym przez elektryków i automatyków w codziennej pracy.
