1 przekaźnik; 1 zestyk zwierny
8 A
24 V DC
ze zworką minusową
safe isolation (IEC 61140/EN 61140)
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 21,6 V |
| Napięcie wejściowe DC maks. | 26,4 V |
| Prąd wejściowe | 13,5 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2,5 A @ 24 V, 0,4 A @ 110 V, 0,3 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 2000 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 5 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 82 mm |
| Szerokość | 12 mm |
| Głębokość | 68 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | - A 2 |
| PIN 2 | + A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 13 |
| PIN 2 | 14 |
| PIN 3 | 13 |
| PIN 4 | 14 |

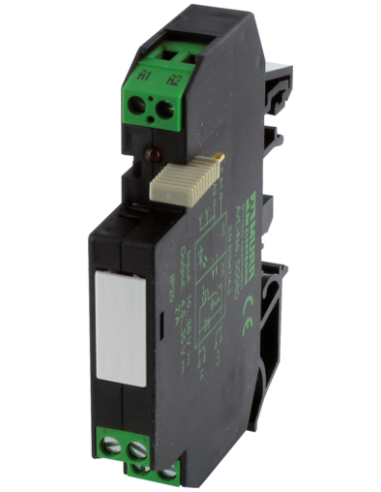

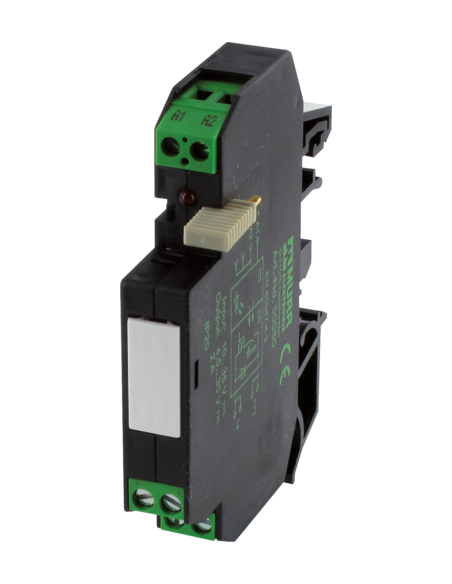

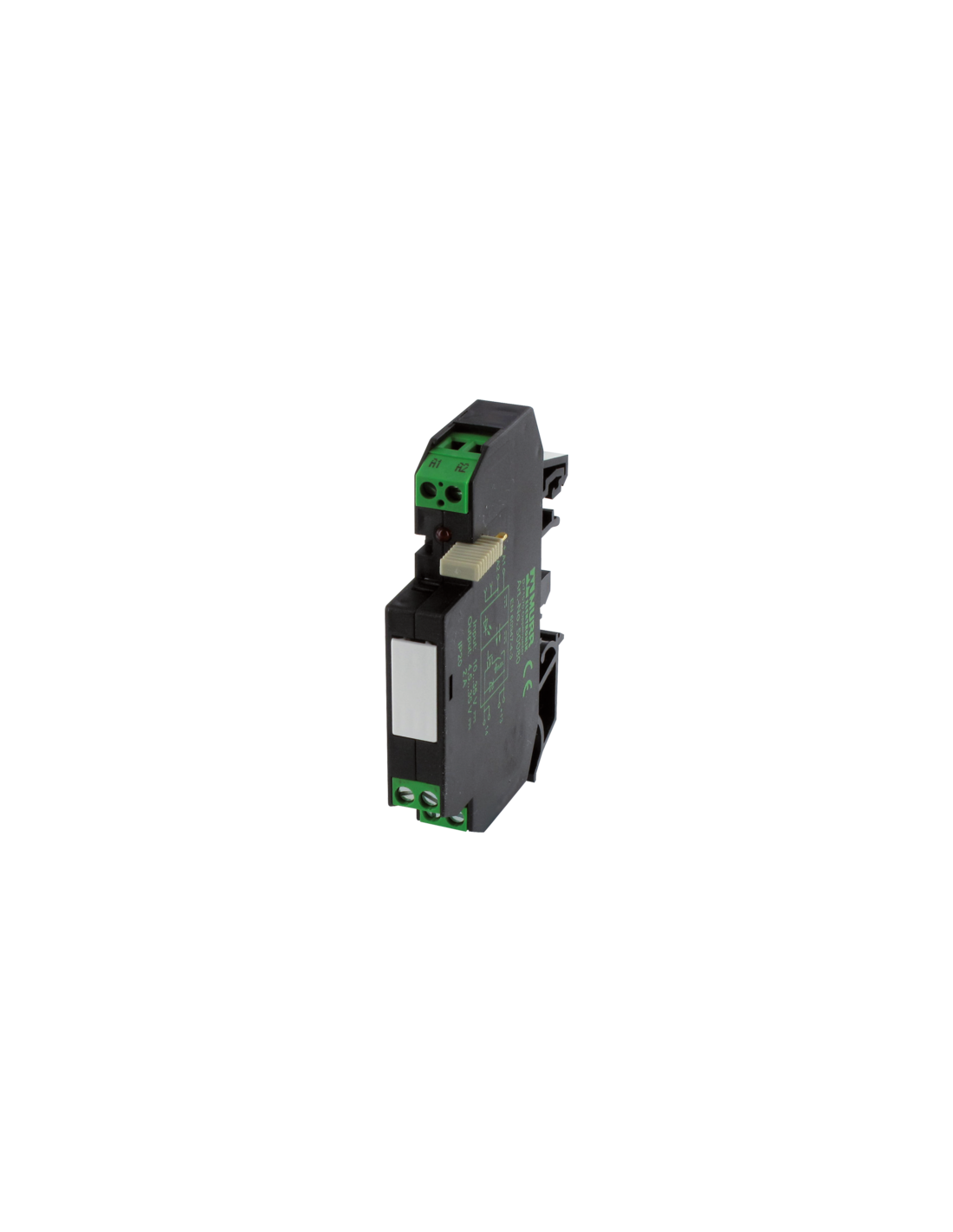

Moduł przekaźnika RMMDA 11/24DC WE: 24VDC - WY: 250VAC/DC/8A – Zaawansowane sterowanie i ochrona w instalacjach przemysłowych
Moduł przekaźnika RMMDA 11/24DC to wysokiej jakości komponent przeznaczony do profesjonalnych zastosowań w automatyce i sterowaniu. Dzięki solidnej konstrukcji oraz szerokim możliwościom integracji, przekaźnik idealnie sprawdzi się w systemach wymagających niezawodnej separacji galwanicznej i bezpiecznego sterowania obciążeniami AC/DC.
Zastosowania i zalety modułu przekaźnika 24V DC
RMMDA 11/24DC znajduje zastosowanie w:
- układach automatyki przemysłowej,
- szafach sterowniczych,
- systemach BMS (zarządzanie budynkiem),
- systemach monitoringu i alarmowych,
- sterowaniu maszynami oraz procesami produkcyjnymi.
Główne zalety:
- Bezpieczna izolacja galwaniczna – spełnia normy IEC 61140/EN 61140, co pozwala stosować urządzenie wszędzie, gdzie wymagana jest separacja obwodów.
- Wysoka wydajność przełączania – dzięki obciążalności do 8A oraz szerokiemu zakresowi napięć wyjściowych (do 250 VAC/DC), przekaźnik obsługuje zarówno odbiorniki prądu przemiennego, jak i stałego.

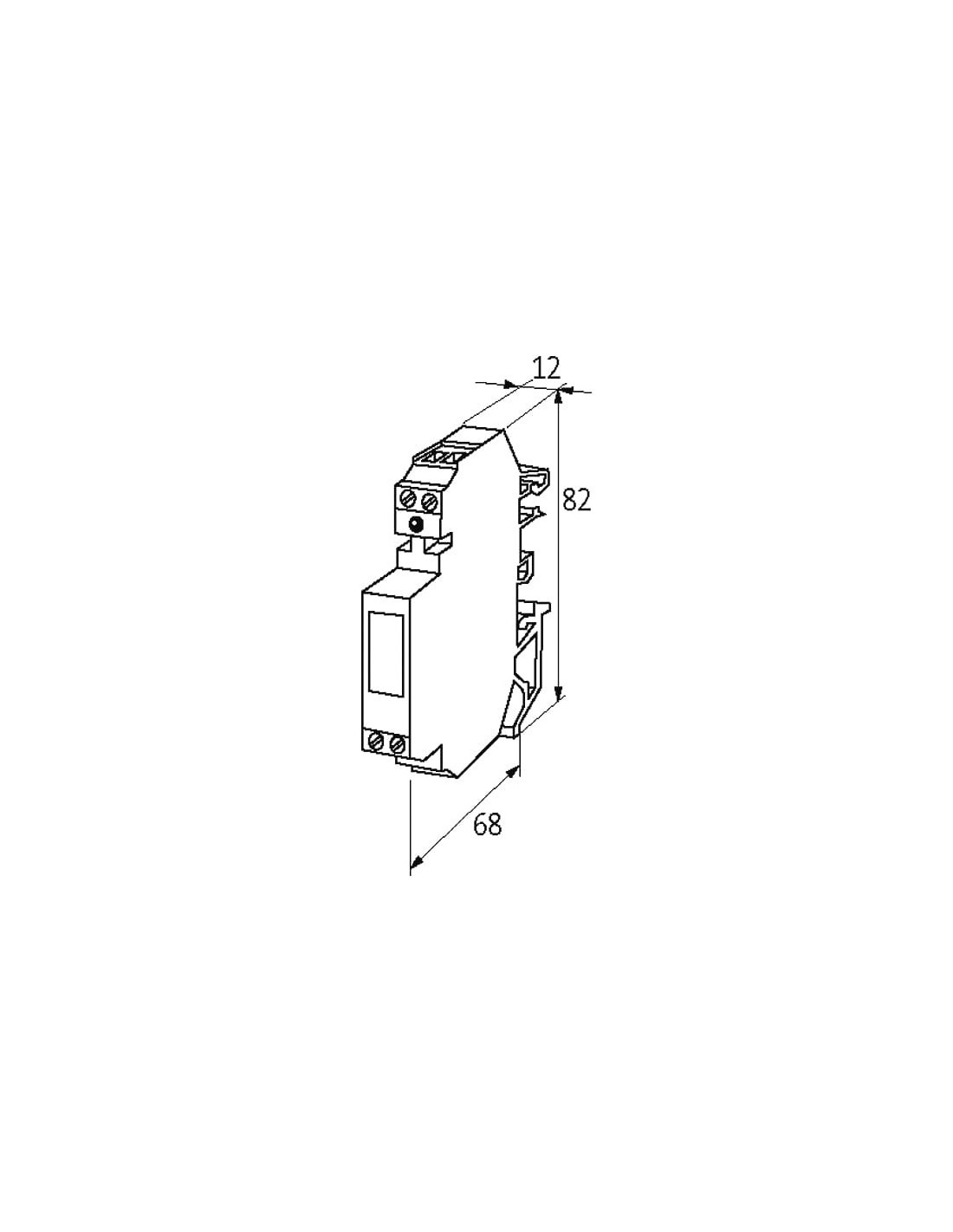

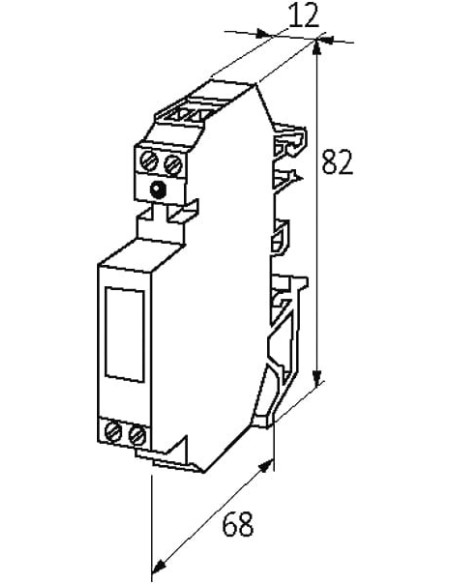

- Małe wymiary – zwarta budowa (wysokość: 82 mm, szerokość: 12 mm, głębokość: 68 mm) pozwala na montaż nawet w ograniczonej przestrzeni.
- Łatwy montaż na szynie DIN – przystosowanie do szyn TH35 oraz G32 (zgodność z EN 60715).
- Diody LED sygnalizujące stan – czytelna sygnalizacja optyczna ułatwia diagnostykę oraz monitoring pracy urządzenia.
- Trwałość i niezawodność – mechaniczny oraz elektryczny cykl życia wynosi nawet 20 milionów operacji, co gwarantuje długotrwałą i bezawaryjną pracę.
- Możliwość pracy w szerokim zakresie temperatur – od -20°C do +50°C, co umożliwia zastosowanie w różnorodnych środowiskach.

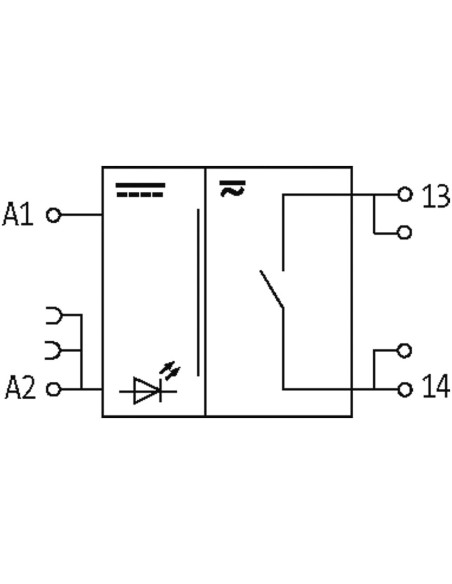

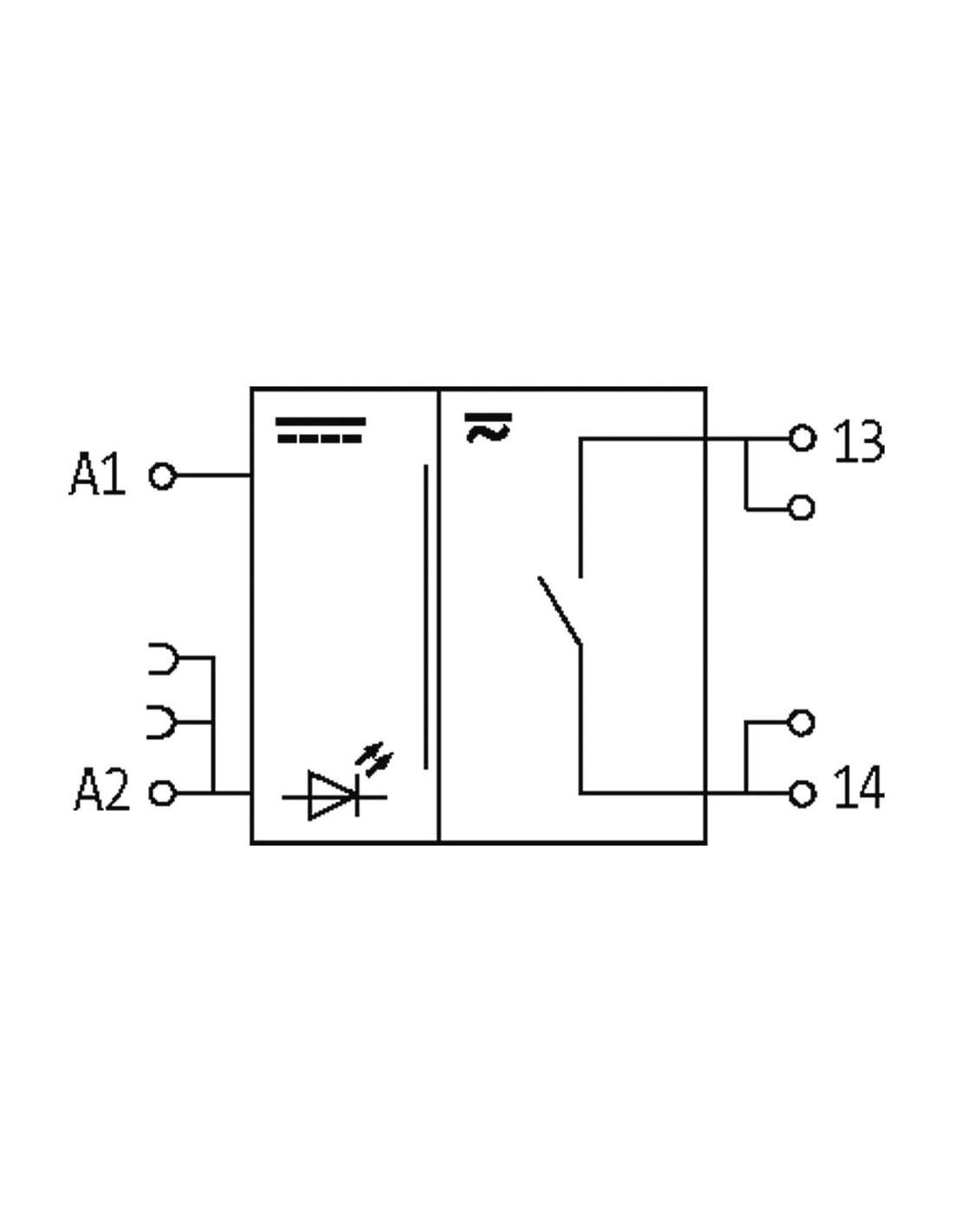

Budowa i schemat połączeń – moduł przekaźnika 8A
RMMDA 11/24DC posiada czytelny układ przyłączy typowych dla aplikacji przemysłowych:
- Wejście sterujące: 24 V DC (aktywowane przez zaciski A1/A2 – z wbudowaną diodą LED sygnalizującą – kolor czerwony).
- Zaciski wyjściowe: 1 zestyk zwierny (NO), oznaczony jako 13/14, pozwala na wygodne podłączenie odbiorników.
- Przyłącza śrubowe SK zapewniają pewność połączenia oraz łatwość montażu przewodów.
- Zworka minusowa ułatwiająca szybkie łączenie modułów.
Konstrukcja modułu przekaźnika jest odpowiednio opisana na bocznej etykiecie oraz oznakowana, co ułatwia prawidłowe podłączenie. Dołączony schemat połączeniowy oraz oznaczenia zacisków eliminują ryzyko błędnych instalacji.
Typowe zastosowania modułu przekaźnika – automatyka, sterowanie, ochrona
Moduł przekaźnika RMMDA 11/24DC to rozwiązanie dla aplikacji, w których liczy się niezawodność przełączania, bezpieczeństwo oraz kompaktowe wymiary. Świetnie sprawdzi się do sterowania zaworami, siłownikami, oświetleniem przemysłowym, jako element pośredniczący pomiędzy sterownikiem PLC a obwodem odbiornika, oraz w miejscach, gdzie wymagana jest szybka diagnostyka dzięki wskaźnikowi LED.
RMMDA 11/24DC to gwarancja wydajnego i bezpiecznego przełączania sygnałów sterujących w nowoczesnych instalacjach automatyki.
