1 zestyk zwierny
6 A
24 V DC
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 14 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

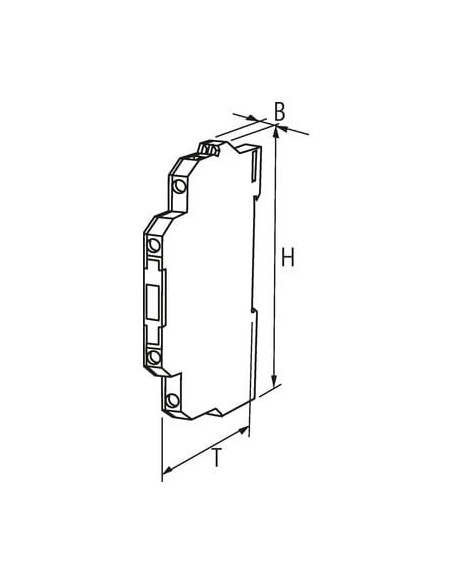

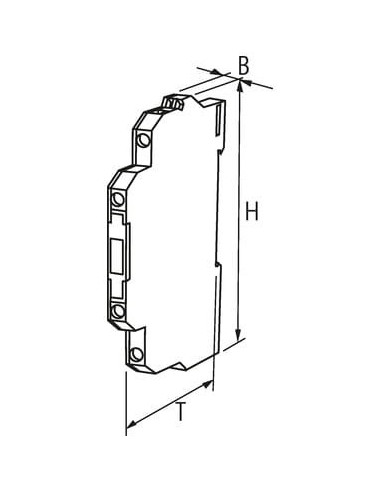

| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków

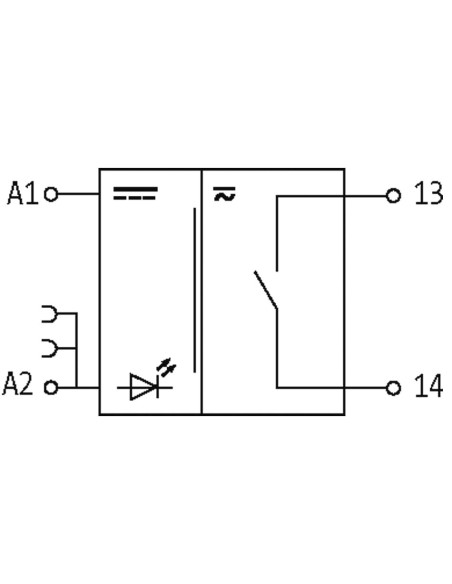

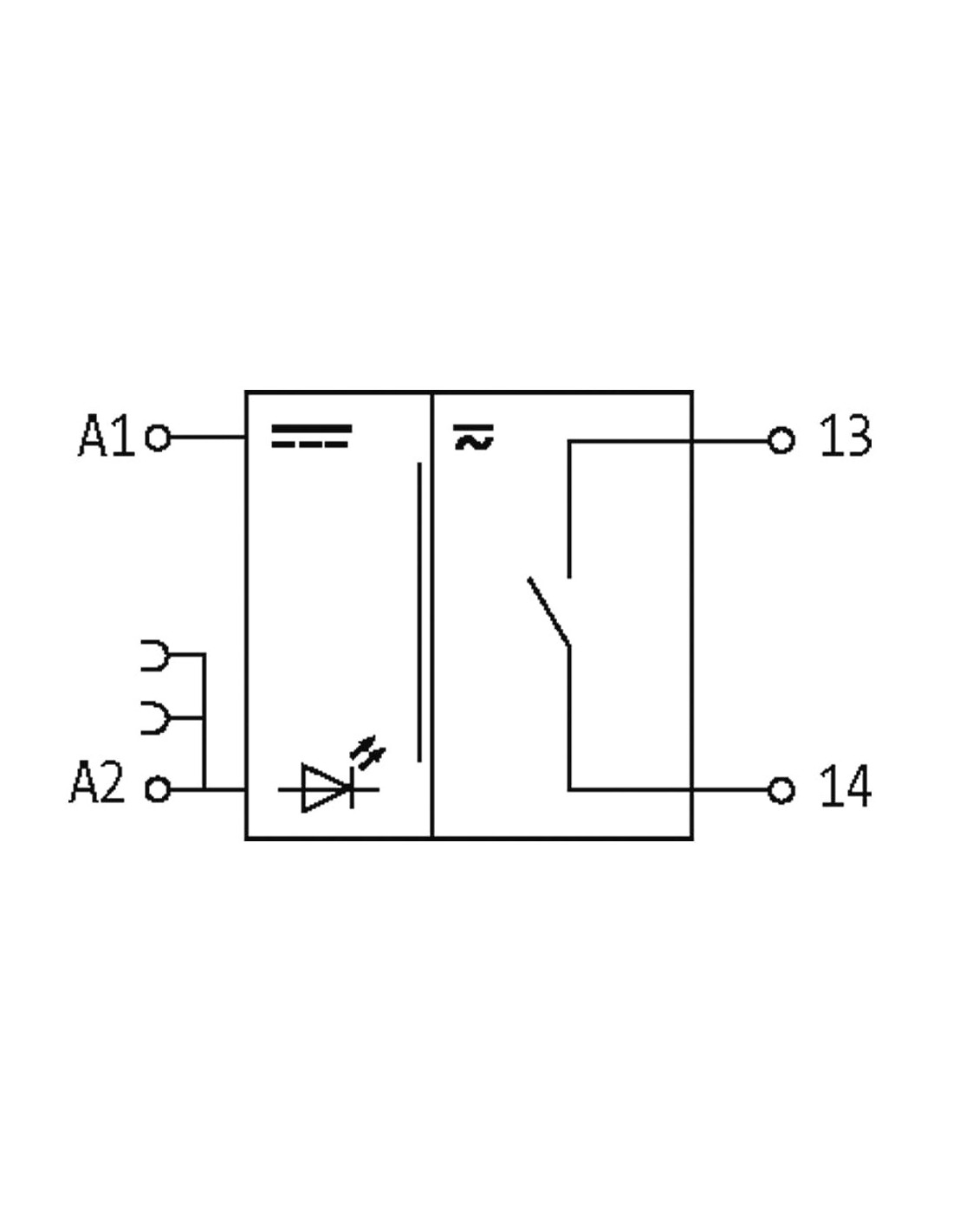

Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 + |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 - |

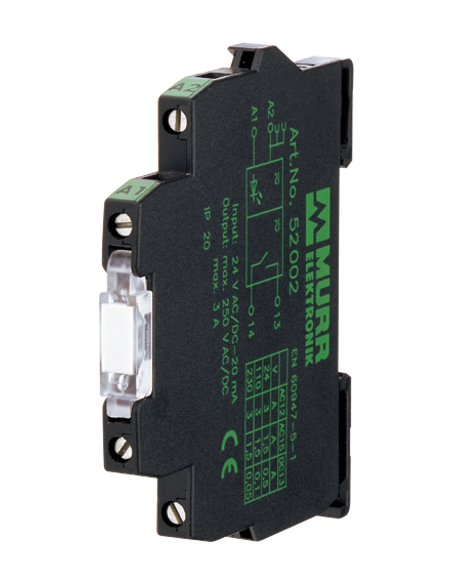

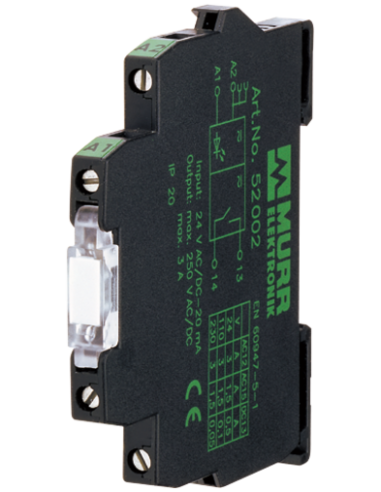

Przekaźnik MIRO 6.2 24VDC 250VAC/DC 6A Murrelektronik – wszechstronne rozwiązanie do automatyki
Przekaźnik MIRO 6.2, kod produktu 52002, to kompaktowy i niezawodny element stosowany w rozdzielnicach oraz systemach automatyki przemysłowej. Zapewnia bezpieczne oddzielenie obwodów wejściowych i wyjściowych zgodnie z normą EN 60947-1, gwarantując ochronę układów sterowania oraz urządzeń wykonawczych.
Budowa i funkcjonalność – zalety przekaźnika MIRO 6.2
Wąska obudowa o szerokości 6,2 mm pozwala na montaż wielu modułów na jednej szynie DIN (EN 60715), co znacząco zwiększa możliwości rozbudowy panelu sterowniczego – to idealne rozwiązanie tam, gdzie istotna jest oszczędność miejsca. Przekaźnik posiada zaciski śrubowe, które umożliwiają szybkie, pewne i trwałe połączenie przewodów.
- Napięcie sterujące 24 V DC – zgodne ze standardami instalacji przemysłowych
- Obciążalność styków do 6 A – umożliwia załączanie znacznych obciążeń zarówno AC, jak i DC
- Wytrzymałość elektryczna i mechaniczna – 20 000 000 cykli
- Wskaźnik LED – intuicyjna sygnalizacja stanu pracy
- Materiał styków: AgSnO2 – wysoka trwałość i niezawodna praca nawet przy częstych cyklach łączeniowych
- Szybka reakcja – krótki czas zadziałania i opadania
Typowe zastosowania przekaźnika MIRO 6.2
Przekaźnik sygnałowy o szerokości 6,2 mm znajduje zastosowanie w:
- systemach automatyki przemysłowej
- szafach sterowniczych i rozdzielnicach elektrycznych
- układach separacji galwanicznej
- sterowaniu maszynami i urządzeniami
- realizacji funkcji załącz/wyłącz w obwodach prądu przemiennego i stałego
- automatyce budynkowej oraz w energetyce
Dzięki wysokiej odporności na przepięcia (pik napięciowy 4 kV) oraz szerokiemu zakresowi temperatur pracy (-25°C do +60°C), przekaźnik MIRO 6.2 sprawdzi się nawet w wymagających warunkach przemysłowych.
Konstrukcja i łatwy montaż na szynie DIN
Montaż na standardowej szynie DIN umożliwia bezproblemową instalację w rozdzielnicach i skrzynkach automatyki. Kompaktowa konstrukcja sprawia, że przekaźniki te są idealnym wyborem wszędzie tam, gdzie kluczowa jest optymalizacja przestrzeni montażowej.
Bezpieczeństwo i certyfikaty
Przekaźnik MIRO 6.2 spełnia kluczowe normy branżowe i posiada wymaganą certyfikację, dzięki czemu może być stosowany również w aplikacjach o podwyższonych wymaganiach bezpieczeństwa.
