2 zestyki zwierne
6 A
24 V AC/DC
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 16 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

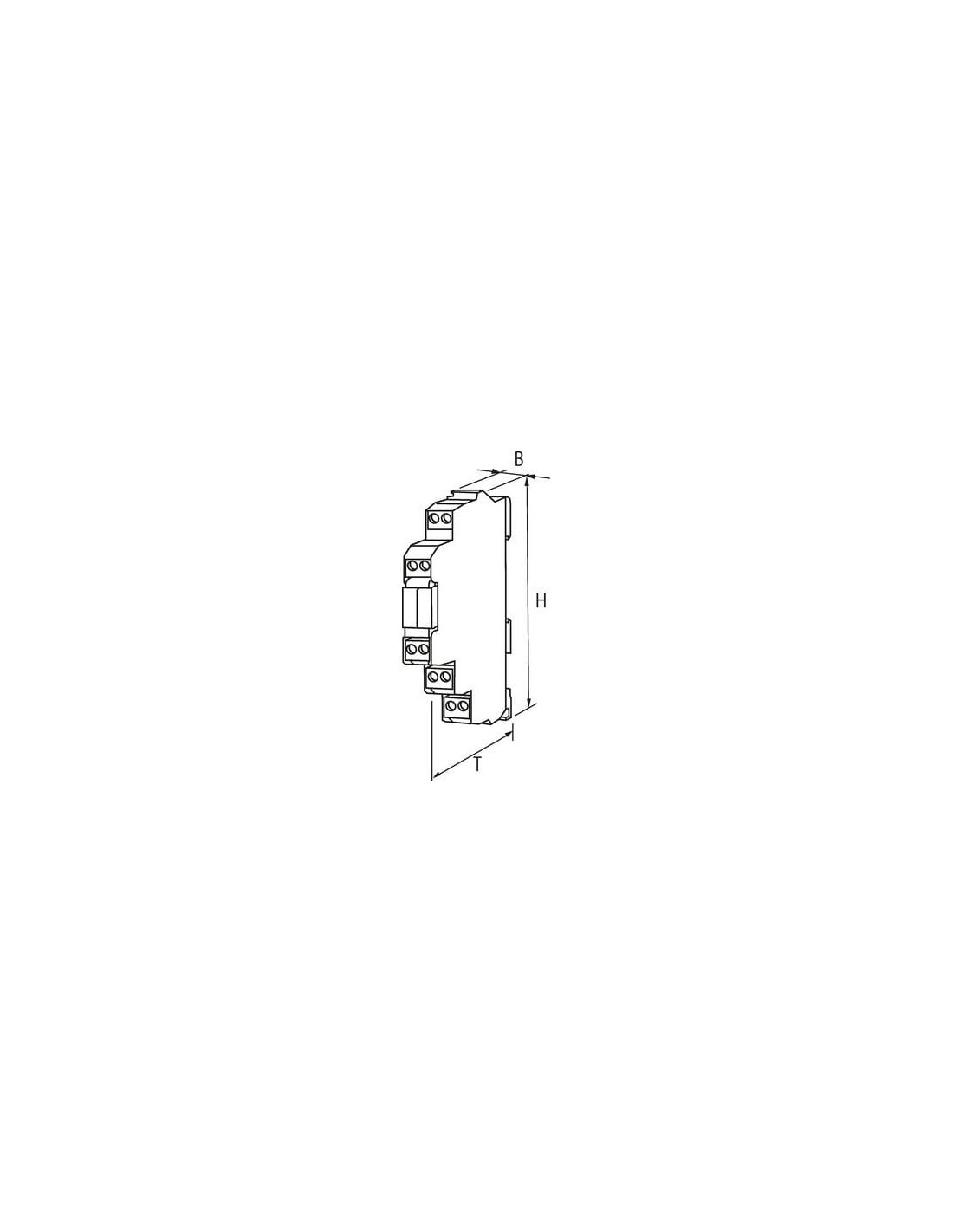

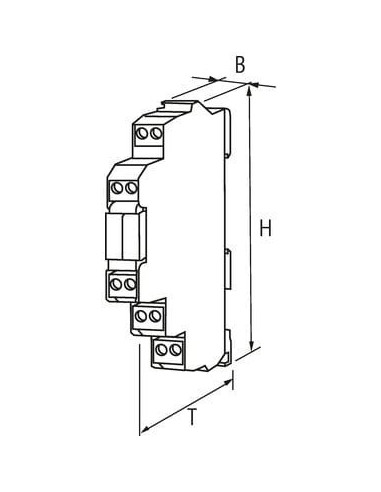

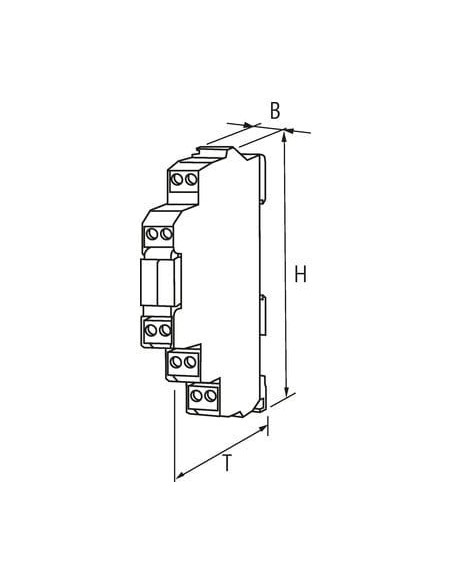

| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków

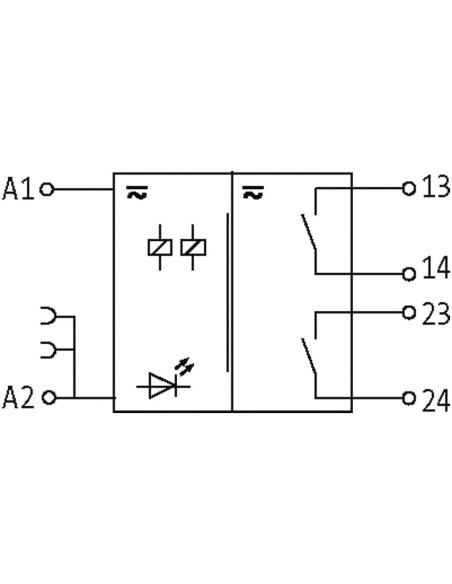

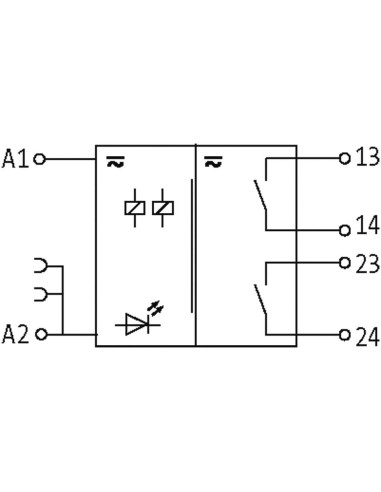

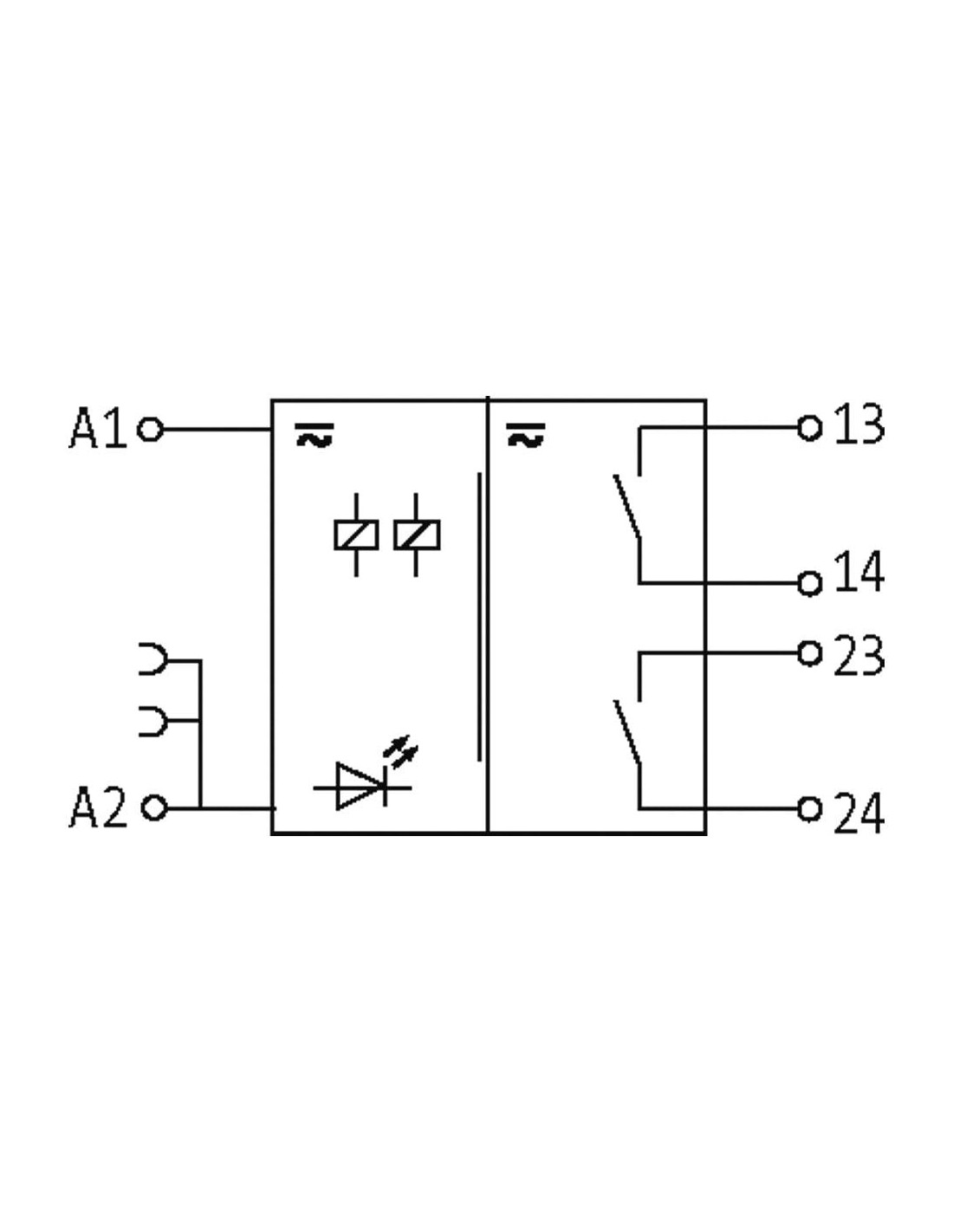

Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 23 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |

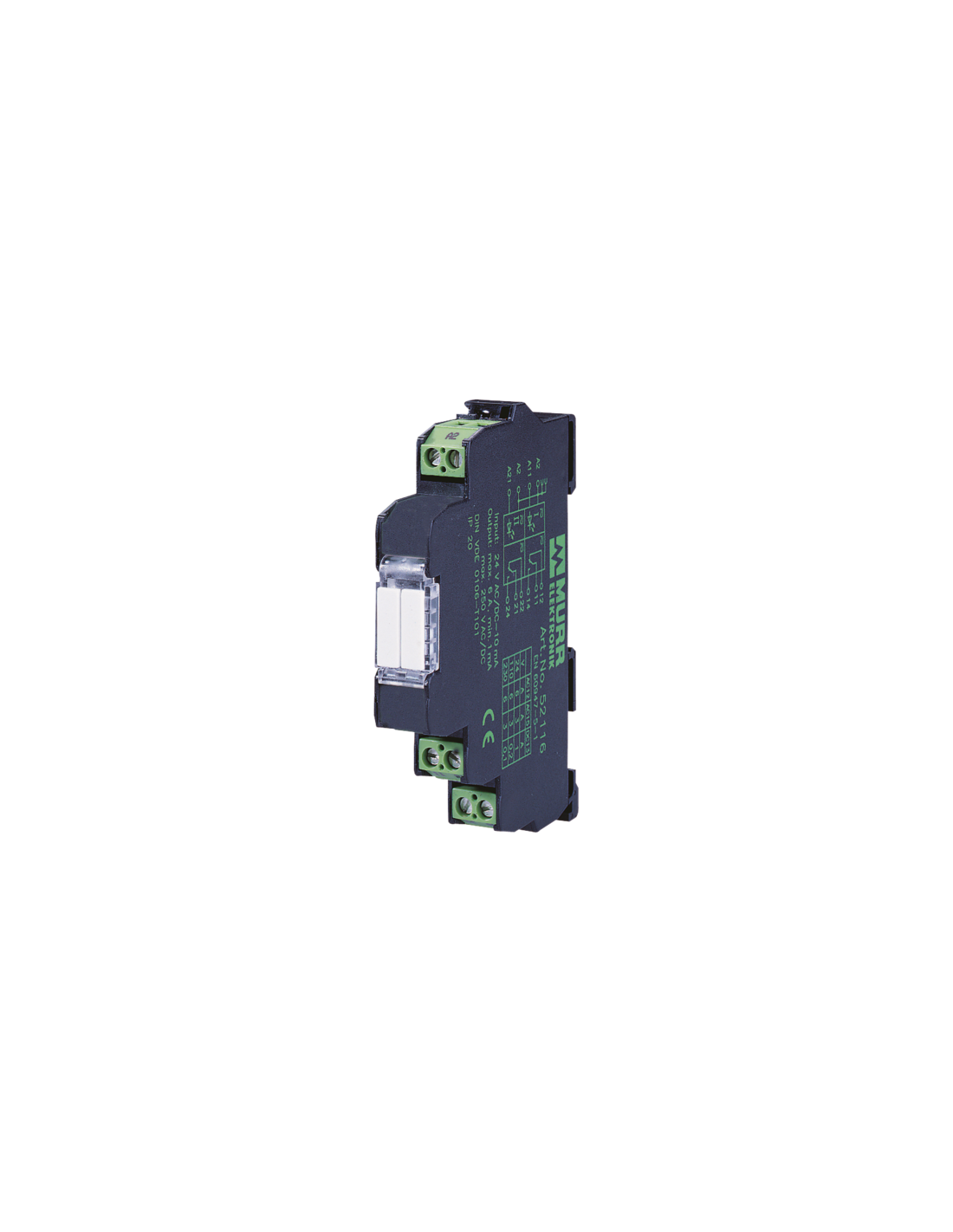

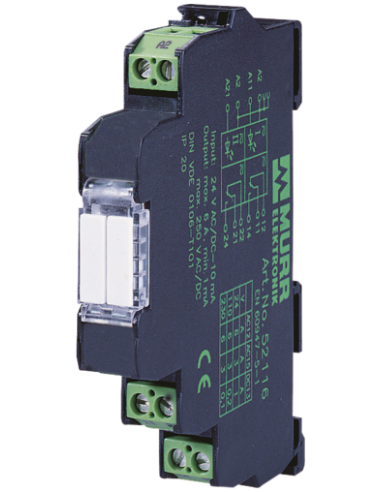

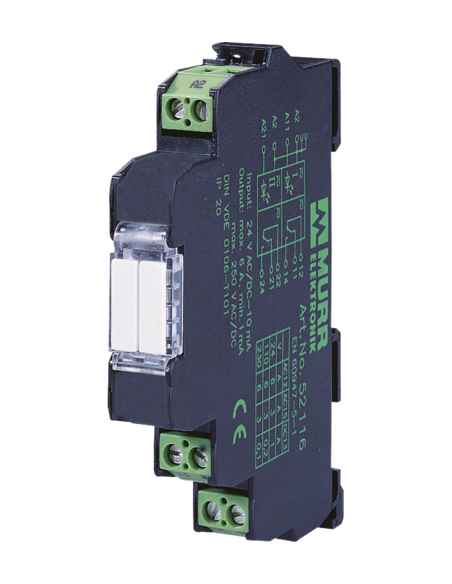

Przekaźnik przemysłowy Murrelektronik 52106 – uniwersalne rozwiązanie do automatyki
Przekaźnik Murrelektronik 52106 to nowoczesny i niezawodny element automatyki, wykorzystywany w wielu gałęziach przemysłu oraz instalacjach elektrycznych. Urządzenie, wyposażone w 2 zestyki zwierne, przystosowane do pracy z napięciem 24 V AC/DC i maksymalnym obciążeniem prądowym 6 A, oferuje szerokie możliwości zastosowania w systemach sterowania oraz zabezpieczeniach.
Kluczowe zalety przekaźnika 52106
- Uniwersalność zasilania: możliwość pracy zarówno z napięciem AC, jak i DC, pozwala na elastyczne wykorzystanie w różnorodnych układach automatyki.
- Niezawodność działania: wysoka żywotność mechaniczna i elektryczna – nawet do 20 000 000 cykli pracy.
- Bezpieczna separacja: zgodność z normą EN 60947-1 gwarantuje bezpieczną pracę w środowiskach przemysłowych.
- Intuicyjny montaż: przekaźnik montowany na szynie DIN (EN 60715); wąska obudowa o szerokości 12,4 mm ułatwia instalację w rozdzielniach.
- Kompaktowe wymiary: idealny do szaf sterowniczych o ograniczonej przestrzeni – wysokość 90 mm, szerokość 12,4 mm, głębokość 70 mm.
- Wskaźnik działania: wbudowana zielona dioda LED sygnalizująca stan pracy przekaźnika.
- Bezpieczna obsługa: zaciski śrubowe zapewniają pewność połączenia przewodów oraz szybki i prosty montaż.
Zastosowania przekaźnika przemysłowego 24 V AC/DC
Przekaźnik 52106 doskonale sprawdzi się w aplikacjach wymagających niezawodnej separacji sygnałów oraz sterowania obciążeniami elektrycznymi. Stosowany jest najczęściej w:
- automatyce przemysłowej (sterowanie maszynami i procesami produkcyjnymi),
- systemach bezpieczeństwa (układy blokad i zabezpieczeń awaryjnych),
- instalacjach HVAC (sterowanie wentylatorami, zaworami, siłownikami),
- układach sterowania rozdzielni (rozdzielnie elektryczne, rozdzielnie automatyki),
- automatyce budynkowej (inteligentne systemy zarządzania energią i komfortem),
- systemach sygnalizacji (przekaźnikowe przełączanie obciążeń sygnałowych).
Wytrzymałość i bezpieczeństwo – przekaźniki do wymagających warunków
Obudowa urządzenia oraz materiał styków (Ag Sn O2) zapewniają trwałość i odporność na zużycie nawet przy intensywnej eksploatacji. Przekaźnik cechuje się także wysokim poziomem odporności przepięciowej (znamionowy pik napięciowy 4 kV) oraz ochroną IP20.
Model 52106 jest przystosowany do pracy w szerokim zakresie temperatur roboczych (-20°C do +55°C), dzięki czemu z powodzeniem funkcjonuje w wymagających środowiskach przemysłowych.
Przekaźnik Murrelektronik 52106 – łatwy montaż i serwis
Zaciski śrubowe umożliwiają szybkie, bezpieczne i trwałe podłączenie przewodów, a wbudowane piktogramy oraz czytelne oznaczenia ułatwiają obsługę oraz diagnostykę. Możliwość montażu na standardowej szynie DIN pozwala na integrację przekaźnika w już istniejących lub nowych systemach automatyki.
Podsumowanie – przekaźnik 2Z 24 V AC/DC do zastosowań przemysłowych
Przekaźnik Murrelektronik 52106 to wydajne, pewne i wszechstronne rozwiązanie do sterowania oraz separacji sygnałów i obciążeń elektrycznych. Dzięki kompaktowej konstrukcji i wysokiej niezawodności znajduje zastosowanie w wielu sektorach przemysłu, instalacjach budynkowych i automatyce. Bezpieczna i łatwa integracja pozwala na zbudowanie pewnych układów sterowania i zabezpieczeń w każdej nowoczesnej instalacji.
