1 przekaźnik; 1 zestyk zwierny
8 A
24 V DC
Wyjście komunikacyjne CTL
ze zworką minusową
Zaciski śrubowe
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 16 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Częstotliwość łączeniowa maks. | 15 Hz |
| Moc łączeniowa AC maks. | 2000 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy min. | 10 mA |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 30000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 30000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 10 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

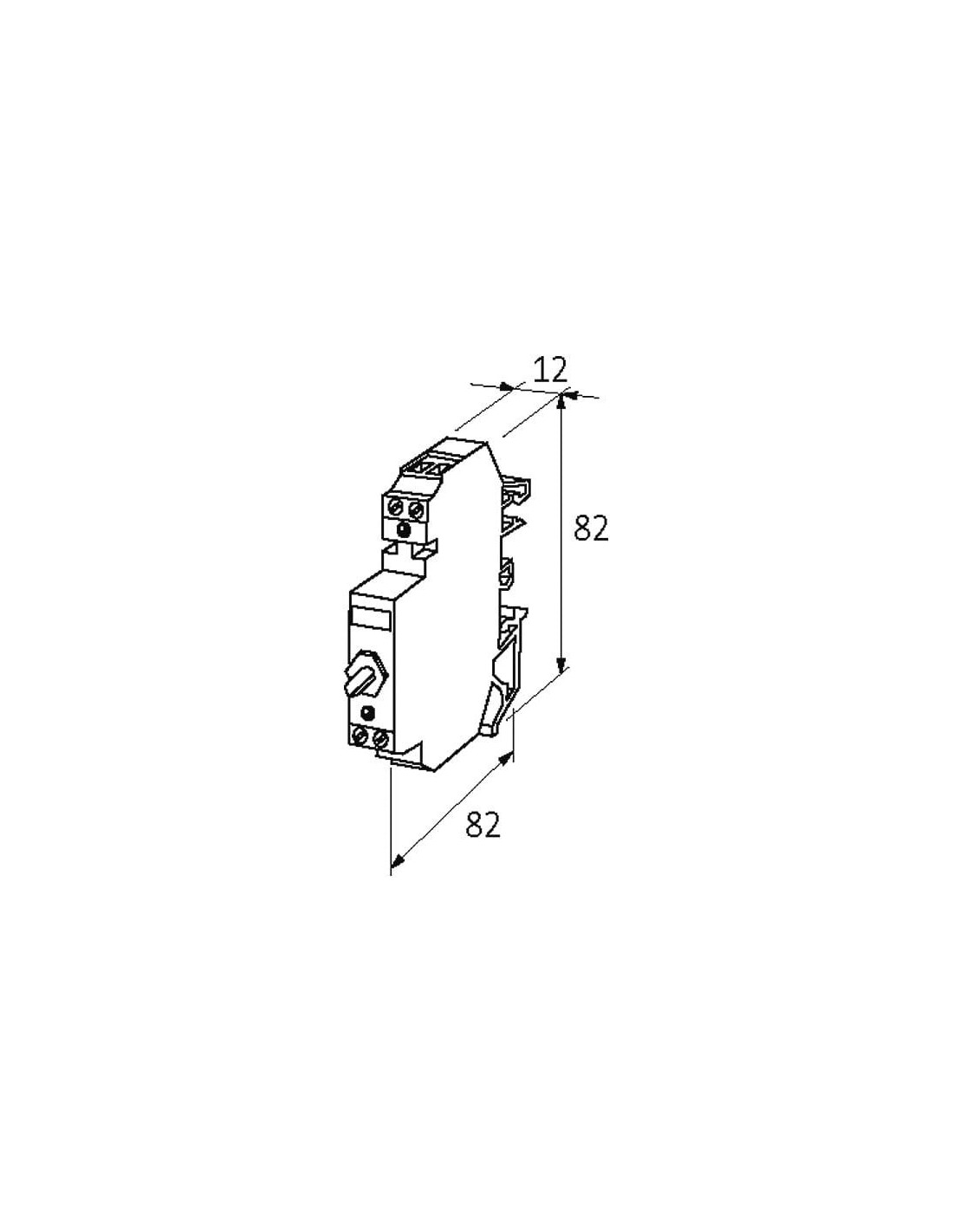

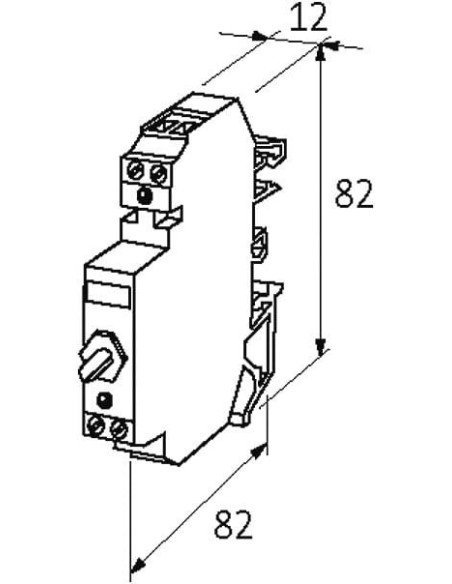

| Wysokość | 82 mm |
| Szerokość | 12 mm |
| Głębokość | 82 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |
Parametry zacisków

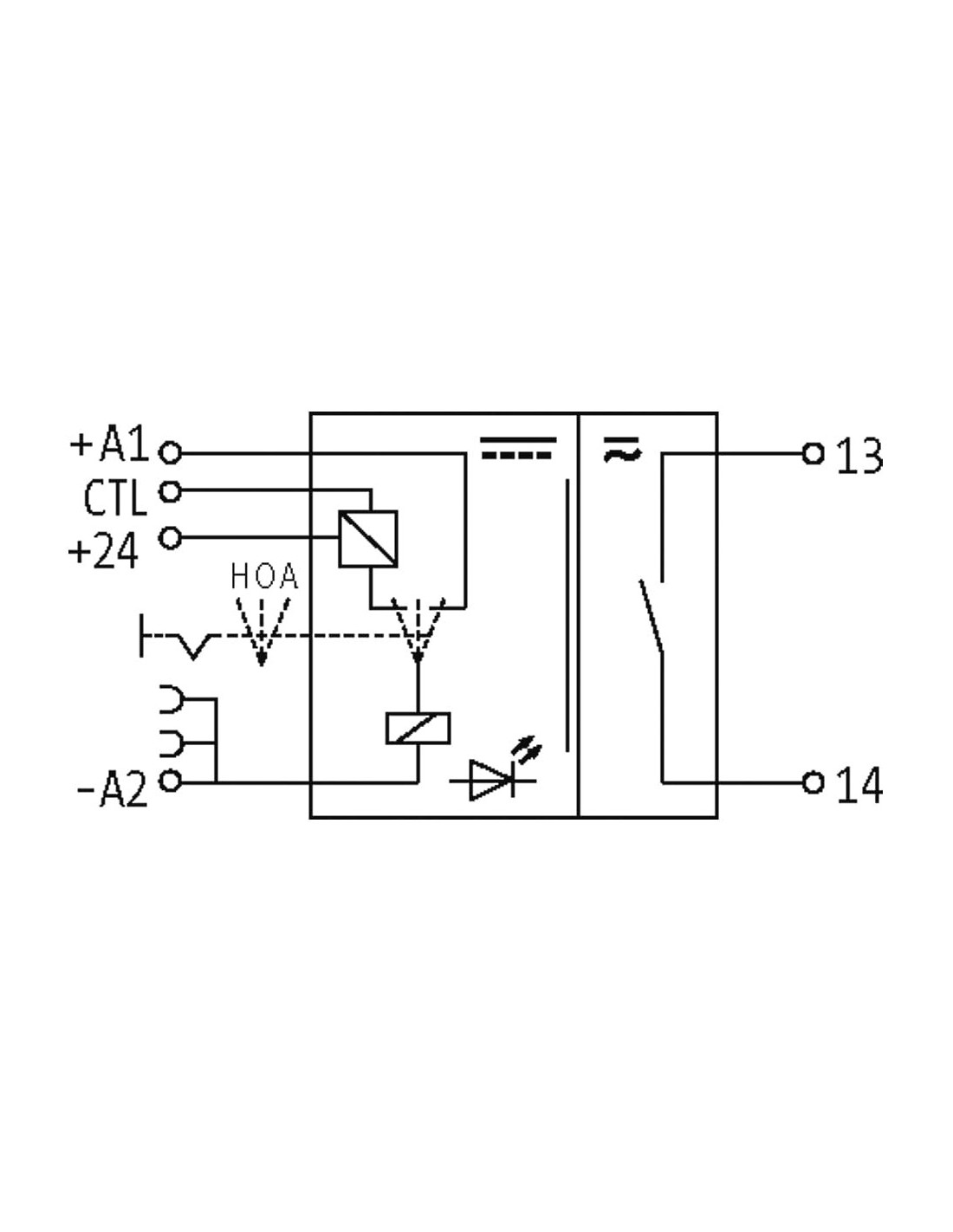

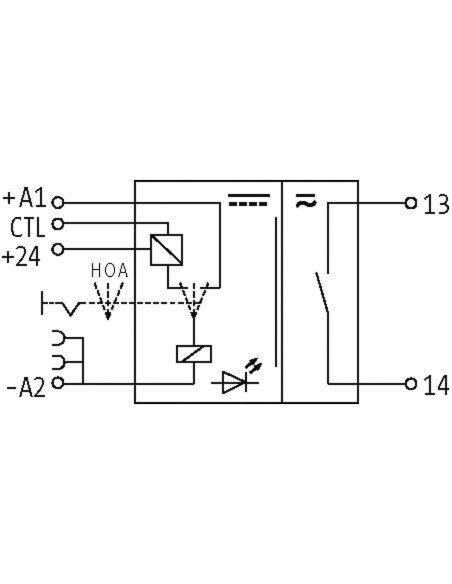

Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | + 24 V DC |
| PIN 2 | CTL |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | + A 1 |
| PIN 2 | - A 2 |

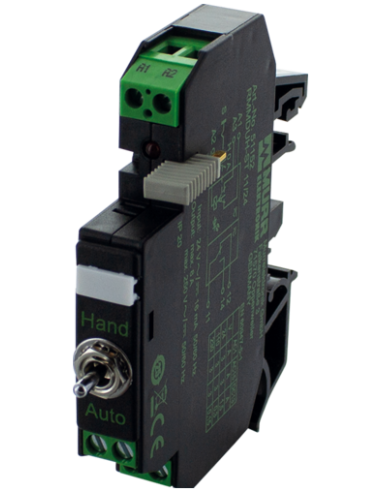

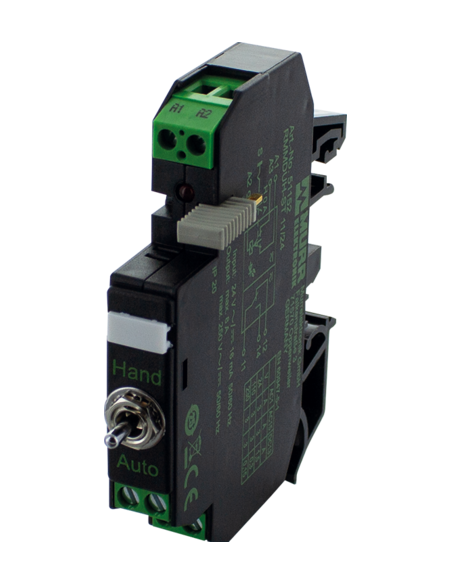

Moduł przekaźnika 24V DC 8A z komunikacją CTL – Kod produktu 51153
Moduł przekaźnika 51153 to zaawansowany element automatyki przemysłowej, przeznaczony do realizacji funkcji przełączających i sterujących w obwodach prądu stałego oraz zmiennego. Moduł charakteryzuje się zwartą konstrukcją, prostym montażem na szynie DIN TH35 lub G32 (zgodnie z normą EN 60715) oraz wysoką bezawaryjnością i wydajnością pracy. Urządzenie wyposażone jest w wyjście komunikacyjne CTL, które umożliwia łatwą integrację z systemami sterowania.
Najważniejsze zalety modułu przekaźnika 51153
- Kompaktowe wymiary (wysokość: 82 mm, szerokość: 12 mm, głębokość: 82 mm) pozwalają na zastosowanie modułu nawet w ograniczonej przestrzeni rozdzielnic i szaf sterowniczych.
- Uniwersalność zastosowania: Przekaźnik może być używany zarówno w instalacjach przemysłowych, jak i w automatyce budynkowej czy sterowaniu maszynami.
- Szeroki zakres obsługiwanych napięć i prądów – możliwa praca przy napięciu wejściowym DC 19,2...30 V oraz przełączaniu obciążeń AC i DC do 8A.
- Dioda LED sygnalizująca – ułatwia diagnostykę poprawności pracy urządzenia, wskazując stan aktywacji cewki (kolor czerwony).
- Prosty montaż na standardowej szynie DIN dzięki mechanizmowi „snapping” – „geschnappt”.
- Wysoka trwałość mechaniczna i elektryczna – do 30 milionów cykli pracy pod obciążeniem oraz przy wysokich napięciach udarowych do 4 kV.
- Wysoka odporność na trudne warunki otoczenia - praca w zakresie temperatur od -20°C do +50°C.
Typowe zastosowania i możliwości wykorzystania modułu przekaźnikowego
Moduł przekaźnika 24V DC 8A znajduje szerokie zastosowanie w:
- Automatyce przemysłowej, sterowaniu maszynami i urządzeniami.
- Układach sygnalizacyjnych oraz kontroli procesów technologicznych.
- Sterowaniu oświetleniem, pompami, zaworami oraz innymi odbiornikami w rozdzielniach.
- Modernizacji i rozbudowie istniejących systemów sterowania, gdzie konieczna jest separacja galwaniczna lub zwiększenie prądów przełączających.
- Zabezpieczaniu i monitorowaniu obwodów dzięki prostemu podłączeniu i wskaźnikowi LED.
Charakterystyka techniczna i funkcjonalność
Moduł wyposażony jest w zaciski śrubowe, umożliwiające łatwe i pewne podłączenie przewodów. Konstrukcja przekaźnika zakłada wykorzystanie zworki minusowej, co upraszcza okablowanie. Styk wykonany z materiału Ag Ni zapewnia wysoką przewodność oraz odporność na zużycie przy wielokrotnym przełączaniu.
Przekaźnik posiada jeden zestyk zwierny (NO), obsługujący prądy robocze do 8A przy napięciu do 250V AC lub DC. Możliwość pracy przy dużej częstotliwości łączeniowej (do 15 Hz) pozwala na użycie w dynamicznie pracujących układach.
Bezpieczeństwo i niezawodność
Odporność na przepięcia do 4 kV oraz długa żywotność zarówno mechaniczna, jak i elektryczna, czynią moduł przekaźnika 51153 niezawodnym rozwiązaniem dla wymagających zastosowań przemysłowych. Zgodność z normami EN IEC 60947-5-1 gwarantuje bezpieczeństwo i uniwersalność użytkowania.
Podsumowanie
Moduł przekaźnika 51153 to wszechstronny element dla nowoczesnych systemów sterowania i automatyki. Dzięki solidnej konstrukcji, prostocie montażu na szynie DIN oraz szerokim możliwościom konfiguracji, stanowi niezastąpione ogniwo w rozwiązaniach wymagających szybkiego i niezawodnego przełączania obwodów elektrycznych.
