Dostępny
2 zestyki przełączne
6 A
230 V AC/DC
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 230 V |
| Napięcie wejściowe AC min. | 195 V |
| Napięcie wejściowe AC maks. | 253 V |
| Napięcie wejściowe DC | 230 V |
| Napięcie wejściowe DC min. | 195 V |
| Napięcie wejściowe DC maks. | 253 V |
| Prąd wejściowe | 5 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 10 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |

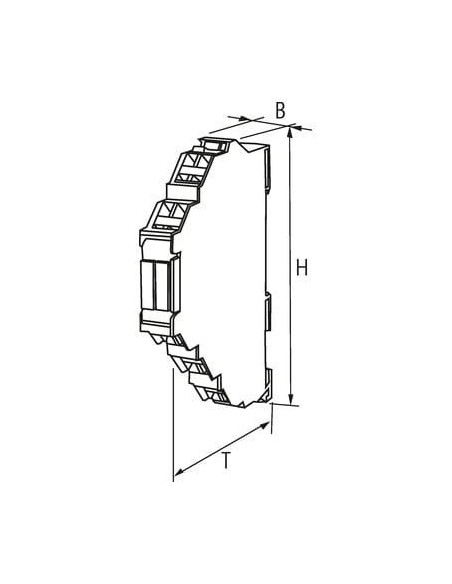

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

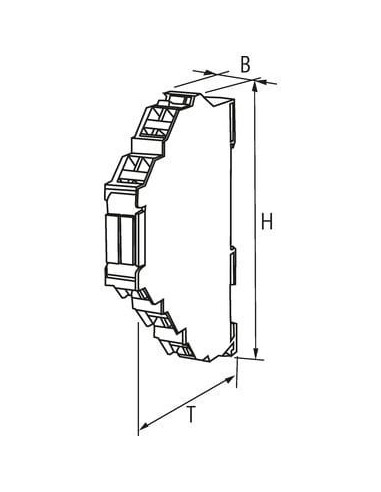

| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

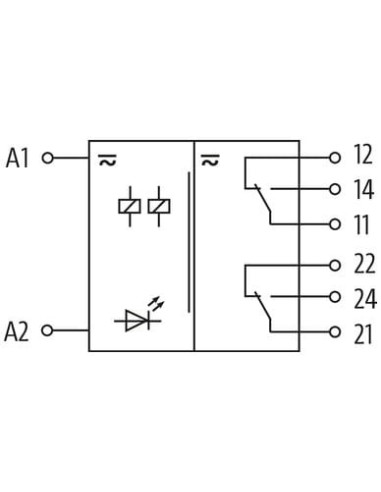

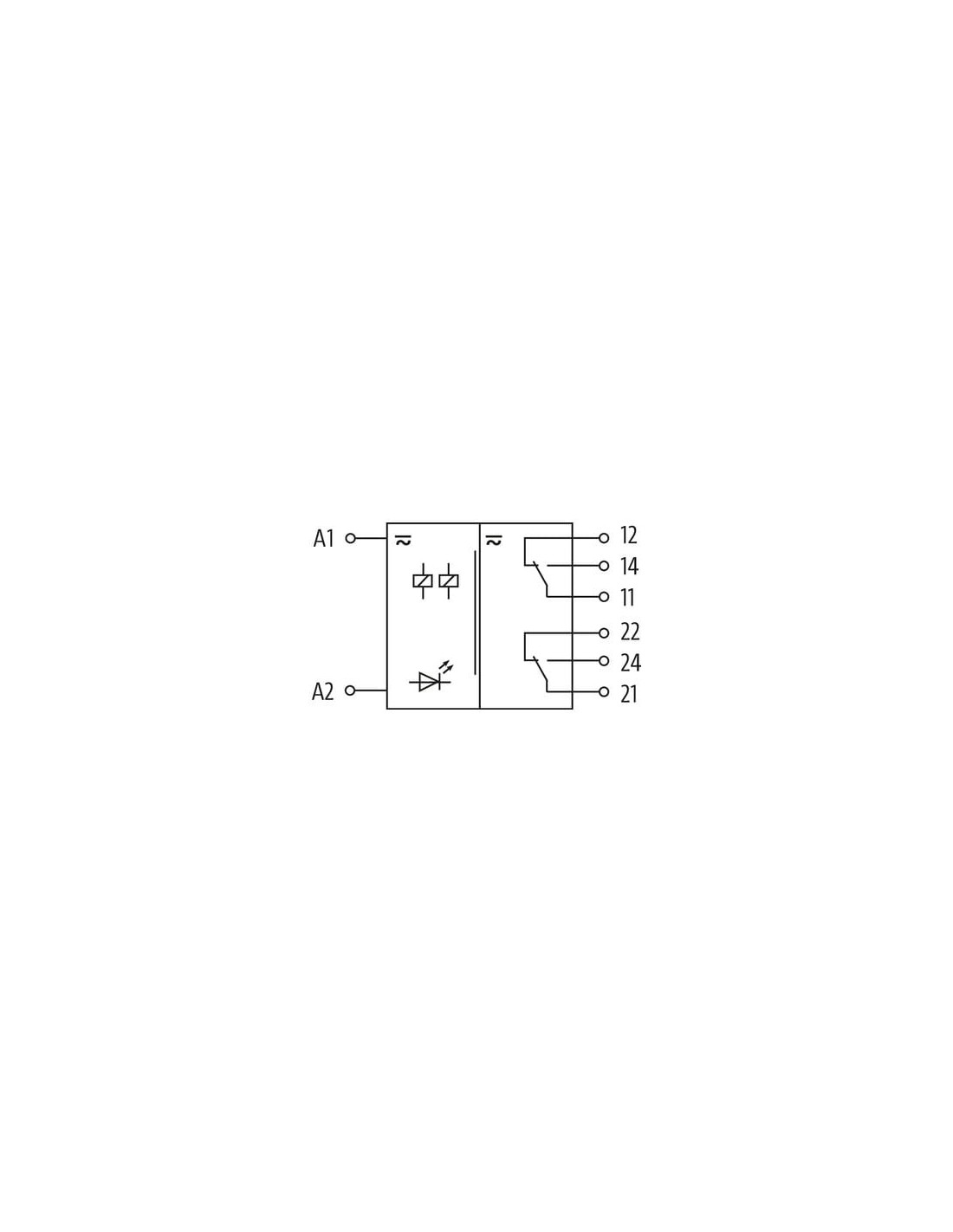

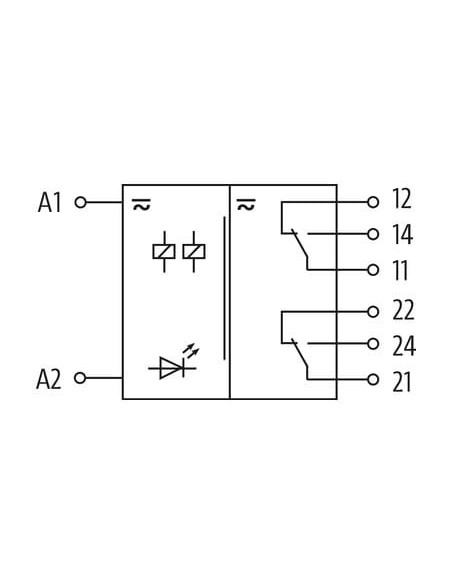

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 12 |
| PIN 2 | 22 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 21 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |

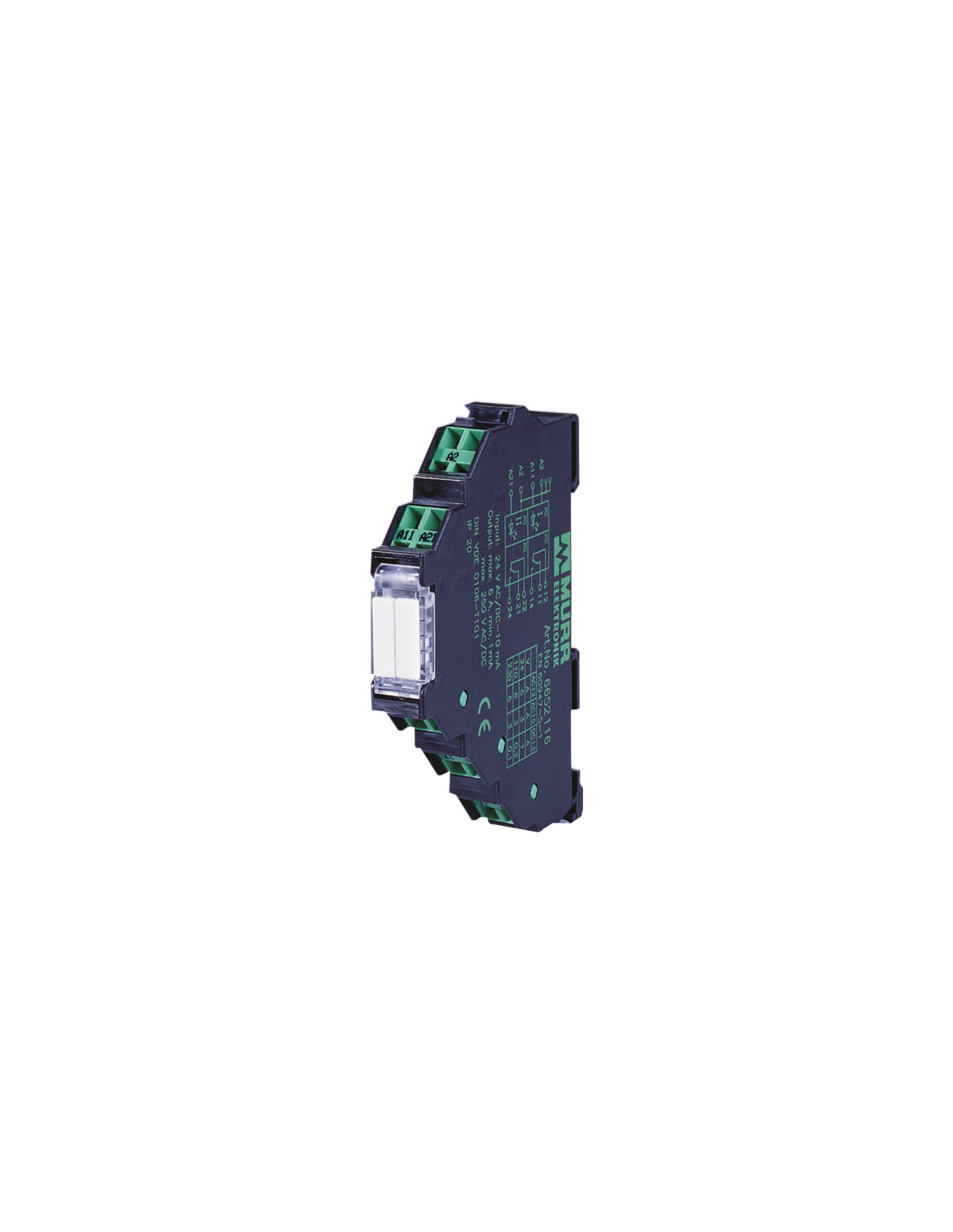

Przekaźnik MIRO 12.4 230V-2U-FK – niezawodność i uniwersalność w automatyce przemysłowej
Przekaźnik MIRO 12.4 230V-2U-FK (kod produktu: 6652140) to wysokiej klasy komponent elektroinstalacyjny, przeznaczony do stosowania zarówno w systemach automatyki przemysłowej, jak i w rozbudowanych instalacjach sterujących. Dzięki swojej kompaktowej budowie oraz solidnym parametrom technicznym znajduje szerokie zastosowanie w wielu gałęziach przemysłu.
Najważniejsze cechy przekaźnika MIRO 12.4 – bezpieczeństwo i niezawodność
- 2 zestyki przełączne umożliwiają obsługę szerokiej gamy obwodów sygnałowych i zasilających.
- Maksymalny prąd przełączeniowy 6 A pozwala na sterowanie urządzeniami o większym poborze prądu.
- Wejście sterujące 230 V AC/DC zapewnia elastyczność w użytkowaniu zarówno w instalacjach prądu przemiennego, jak i stałego.
- Wyjście 250 V AC/DC – przekaźnik nadaje się do obsługi napięć typowych dla przemysłu i automatyki budynkowej.
- Zaciski sprężynowe FK gwarantują trwałe, bezpieczne oraz szybkie i wygodne podłączenie przewodów bez użycia narzędzi.
- Bezpieczna separacja spełniająca wymagania EN 60947-1 podnosi poziom ochrony instalacji.
- Podwyższona odporność na przepięcia – 4 kV, co pozwala na jego pracę w trudnych warunkach przemysłowych.
- Wskaźnik LED sygnalizujący stan pracy przekaźnika.
Zastosowania przekaźnika MIRO 12.4 230V-2U-FK
MIRO 12.4 230V-2U-FK znajduje zastosowanie w wielu dziedzinach automatyki, gdzie liczy się niezawodność, szybki montaż oraz możliwość szybkiego rozłączania i załączania obwodów sterujących. Przekaźnik doskonale sprawdzi się w takich aplikacjach, jak:
- Sterowanie maszynami i liniami produkcyjnymi
- Automatyka budynkowa – oświetlenie, klimatyzacja, wentylacja
- Panele sterownicze i rozdzielnice elektryczne
- Systemy bezpieczeństwa i sygnalizacji
- Separacja galwaniczna sygnałów
Instalacja i montaż na szynie DIN (EN 60715)
Kompaktowa obudowa przekaźnika (szerokość zaledwie 12,4 mm) pozwala zaoszczędzić miejsce w szafach sterowniczych oraz rozdzielnicach. Szybki montaż na szynie DIN zgodnej z normą EN 60715 umożliwia łatwą rozbudowę oraz elastyczne zarządzanie przestrzenią montażową w układach automatyki.
Wytrzymałość i długowieczność
Przekaźnik MIRO 12.4 cechuje się wyjątkową trwałością – mechaniczny i elektryczny cykl życia wynosi aż 20 000 000 przełączeń. Tak wysoki wynik gwarantuje wieloletnią, bezproblemową pracę, nawet przy intensywnej eksploatacji urządzenia.
Parametry użytkowe – przekaźnik dopasowany do potrzeb przemysłu
Wysokie parametry przełączania (zarówno dla prądu AC, jak i DC), solidny korpus wykonany z trwałych materiałów oraz styk wykonany ze stopu AgSnO2 (srebro-cynk-tytan) zapewniają długi czas eksploatacji i odporność na zużycie.
Certyfikaty oraz zgodność z normami
Produkt spełnia międzynarodowe wymagania norm EN IEC 60947-5-1 i jest potwierdzony odpowiednimi certyfikatami, co świadczy o wysokiej jakości wykonania, bezpieczeństwie oraz niezawodności w działaniu.
Podsumowanie – przekaźnik do wszechstronnych zastosowań
Przekaźnik MIRO 12.4 230V-2U-FK to niezastąpione rozwiązanie dla instalatorów, automatyków i projektantów systemów sterowania. Kompaktowe wymiary, szybki montaż, szerokie spektrum napięć i prądów, a także solidne wykonanie czynią go godnym polecenia wyborem w szerokim zakresie zastosowań przemysłowych i automatyki budynkowej.
