1 przekaźnik; 2 zestyki przełączne
8 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 20,4 V |
| Napięcie wejściowe AC maks. | 26,4 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 26,4 V |
| Prąd wejściowe | 20 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2 A @ 24 V, 0,3 A @ 110 V, 0,2 A @ 230 V |
| Additional condition switching frequency | with load |
| Częstotliwość łączeniowa maks. | 0,1 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 50000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 50000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 10 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni 0.15 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

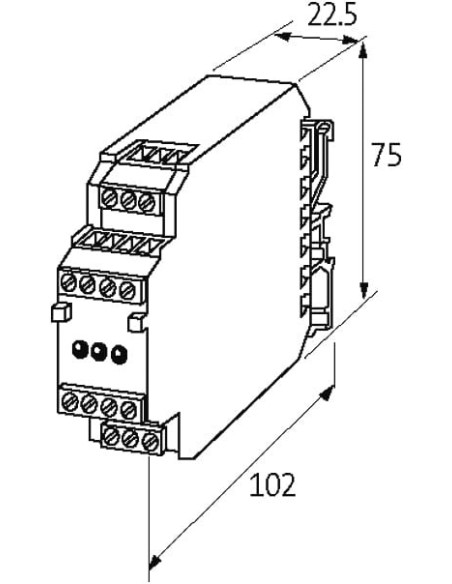

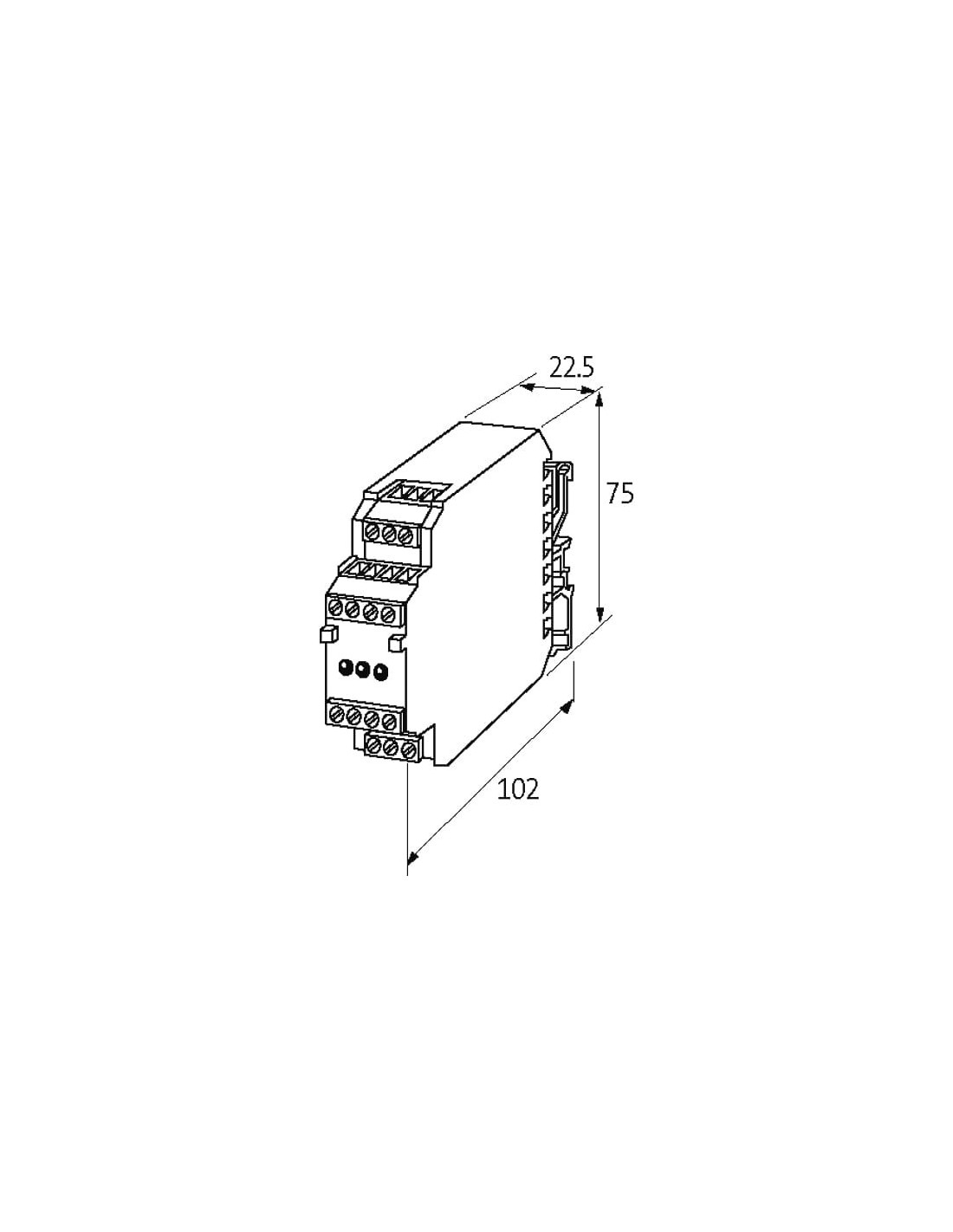

| Wysokość | 75 mm |
| Szerokość | 22,5 mm |
| Głębokość | 102 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
| Typ przyłącza 3 | X4 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |

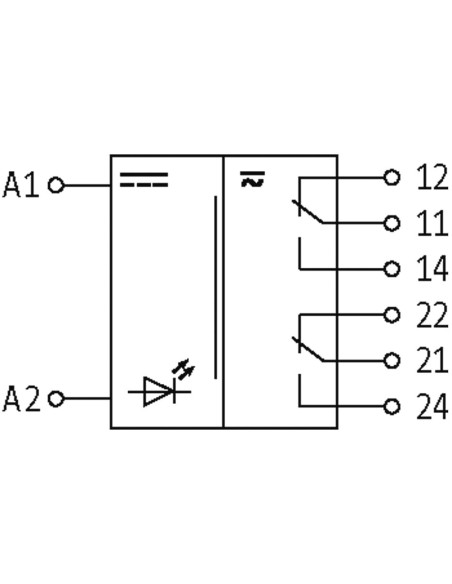

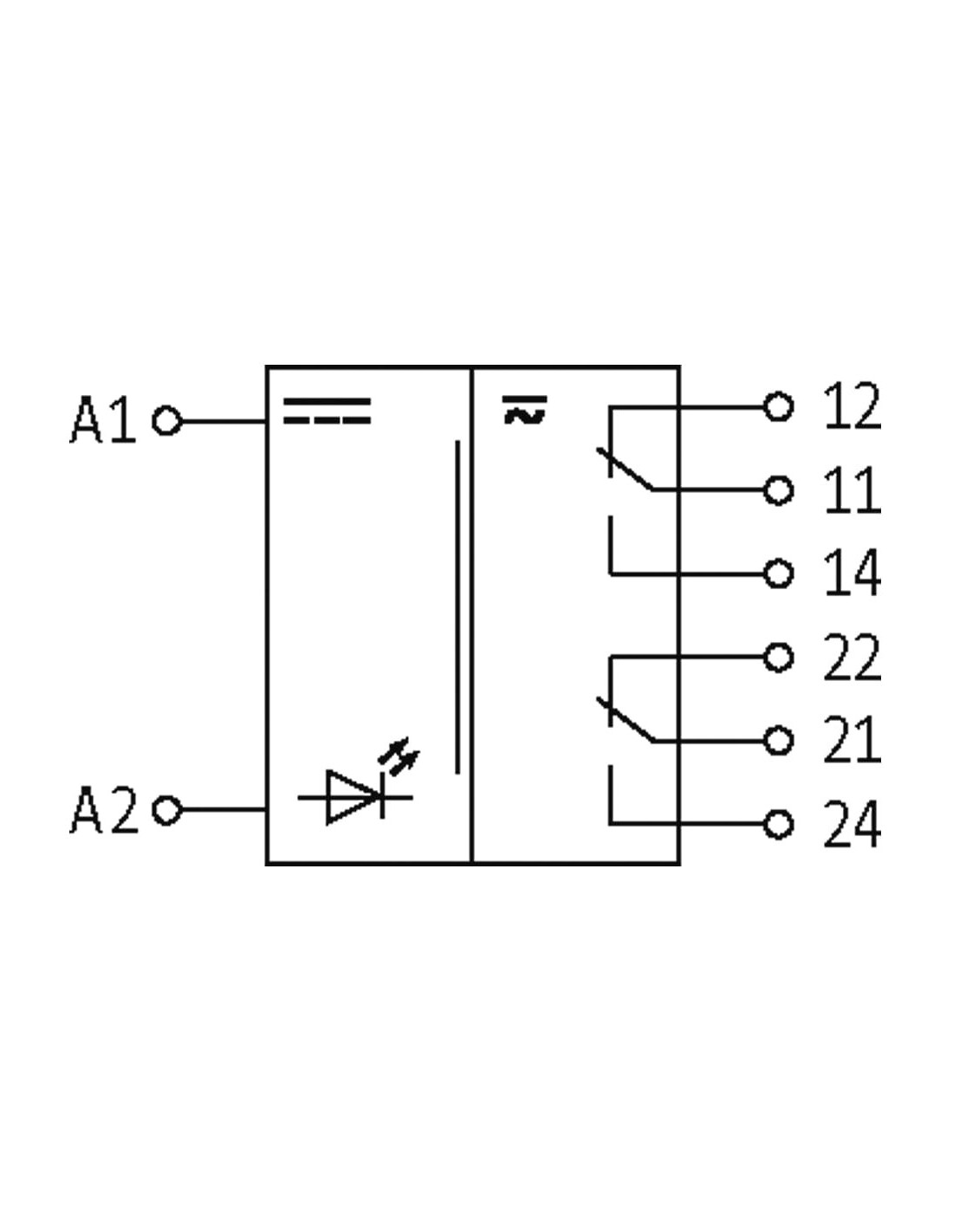

| PIN 2 | A 2 |
| PIN 3 | A 2 |
| PIN 4 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 14 |
| PIN 2 | 12 |
| PIN 3 | 24 |
| PIN 4 | 22 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 11 |
| PIN 2 | 11 |
| PIN 3 | 21 |
| PIN 4 | 21 |

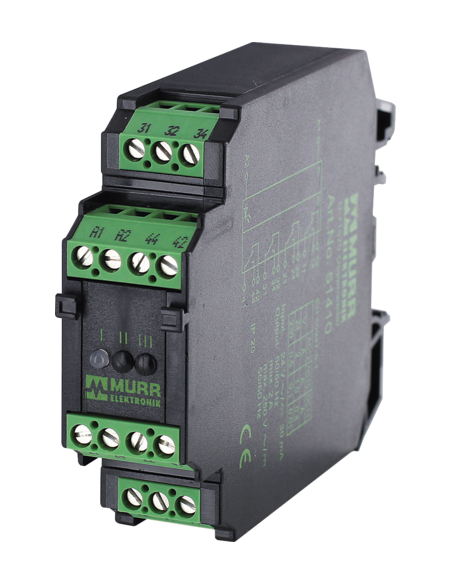

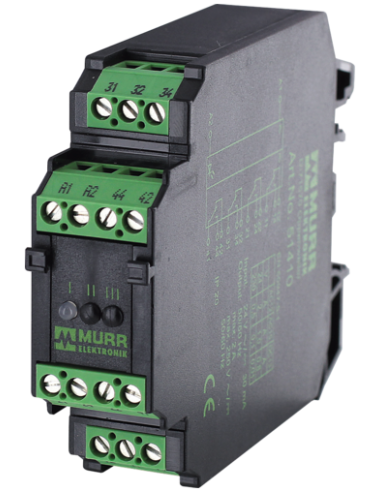

Moduł przekaźnika RM 12/24 WE: 24VAC/DC - WY: 250VAC/DC/5A 51540 – profesjonalne rozwiązanie automatyki
Moduł przekaźnika RM 12/24 o kodzie produktu 51540 to niezawodne urządzenie elektromechaniczne, które umożliwia skuteczne przełączanie sygnałów i zasilania w instalacjach automatyki przemysłowej, budowlanej oraz systemach sterowania. Przeznaczony do pracy z napięciem zasilania 24 V AC/DC, znajduje zastosowanie m.in. w sterowaniu maszynami, urządzeniami HVAC, systemami bezpieczeństwa oraz automatyce budowlanej.
Cechy i możliwości modułu przekaźnika RM 12/24
- Uniwersalne napięcie zasilania – obsługa zarówno zasilania AC, jak i DC w zakresie 20,4–26,4 V.
- Wysoka wytrzymałość styków – maksymalny prąd przełączania 8 A oraz napięcie do 250 V AC/DC pozwalają na sterowanie szeroką gamą odbiorników.
- Zestyk przełączny – dwa niezależne zestyki umożliwiają realizację typowych funkcji sterujących oraz zabezpieczających.
- Montaż na szynie DIN (TH35, G32; zgodność z EN 60715), co ułatwia integrację z rozdzielnicami przemysłowymi.
- Kompaktowa obudowa – niewielkie wymiary (wys. 75 mm, szer. 22,5 mm, gł. 102 mm) pozwalają na oszczędność miejsca w szafie sterowniczej.
- Zaciski śrubowe – szybkie i pewne podłączenie przewodów, zapewniające stabilność połączenia nawet w trudnych warunkach.
- Wskaźnik LED sygnalizujący stan pracy przekaźnika (czerwona dioda LED), ułatwiający diagnostykę i monitoring.
- Długi cykl życia mechanicznego i elektrycznego – do 50 milionów przełączeń, co gwarantuje trwałość i niezawodność w długim okresie eksploatacji.
Zastosowanie modułu przekaźnika 24VAC/DC – szeroki zakres możliwości
Moduł przekaźnika RM 12/24 51540 idealnie sprawdzi się w układach automatyki budowlanej (BMS), liniach produkcyjnych, maszynach i urządzeniach przemysłowych oraz w rozdzielniach elektrycznych, gdzie realizuje sterowanie i separację sygnałów. Służy m.in. do:
- Sterowania oświetleniem, napędami i zaworami
- Separacji galwanicznej między różnymi układami sterującymi
- Wzmacniania sygnałów w systemach automatyki
- Zabezpieczenia i kontroli obwodów w rozbudowanych instalacjach
Dlaczego warto wybrać przekaźnik Murrelektronik RM 12/24?
Moduł przekaźnika Murrelektronik to starannie zaprojektowana konstrukcja, która zapewnia wysoką jakość materiałów styków (Ag Ni 0.15 hv) oraz dużą odporność na przepięcia (pik napięciowy 4 kV). Wyposażenie w czytelny schemat przyłączeń i oznaczenia na obudowie sprzyja łatwemu montażowi oraz niezawodnej pracy w wymagających warunkach przemysłowych.
Najważniejsze zalety przekaźnika – podsumowanie
- Niezawodność i długa żywotność
- Kompaktowa forma i łatwość integracji
- Praca w szerokim zakresie napięć
- Wysoka wytrzymałość mechaniczna i elektryczna
- Praktyczne wskaźniki LED
Wybierając moduł przekaźnika RM 12/24 WE:24VAC/DC - WY:250VAC/DC/5A 51540, można mieć pewność, że nawet najbardziej wymagające zadania w automatyce będą realizowane niezawodnie i bezpiecznie.
