1 zestyk zwierny
6 A
24 V DC
Zaciski śrubowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 14 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 + |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 - |

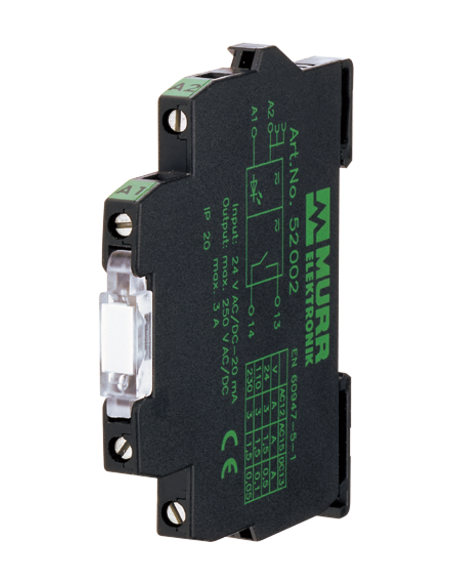

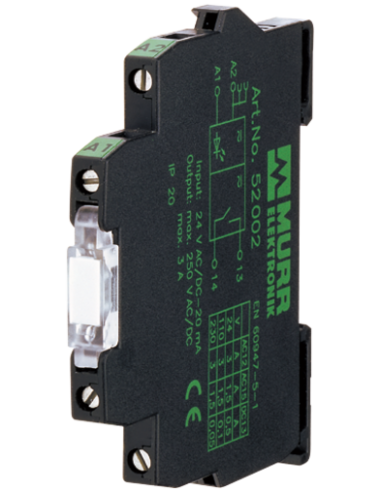

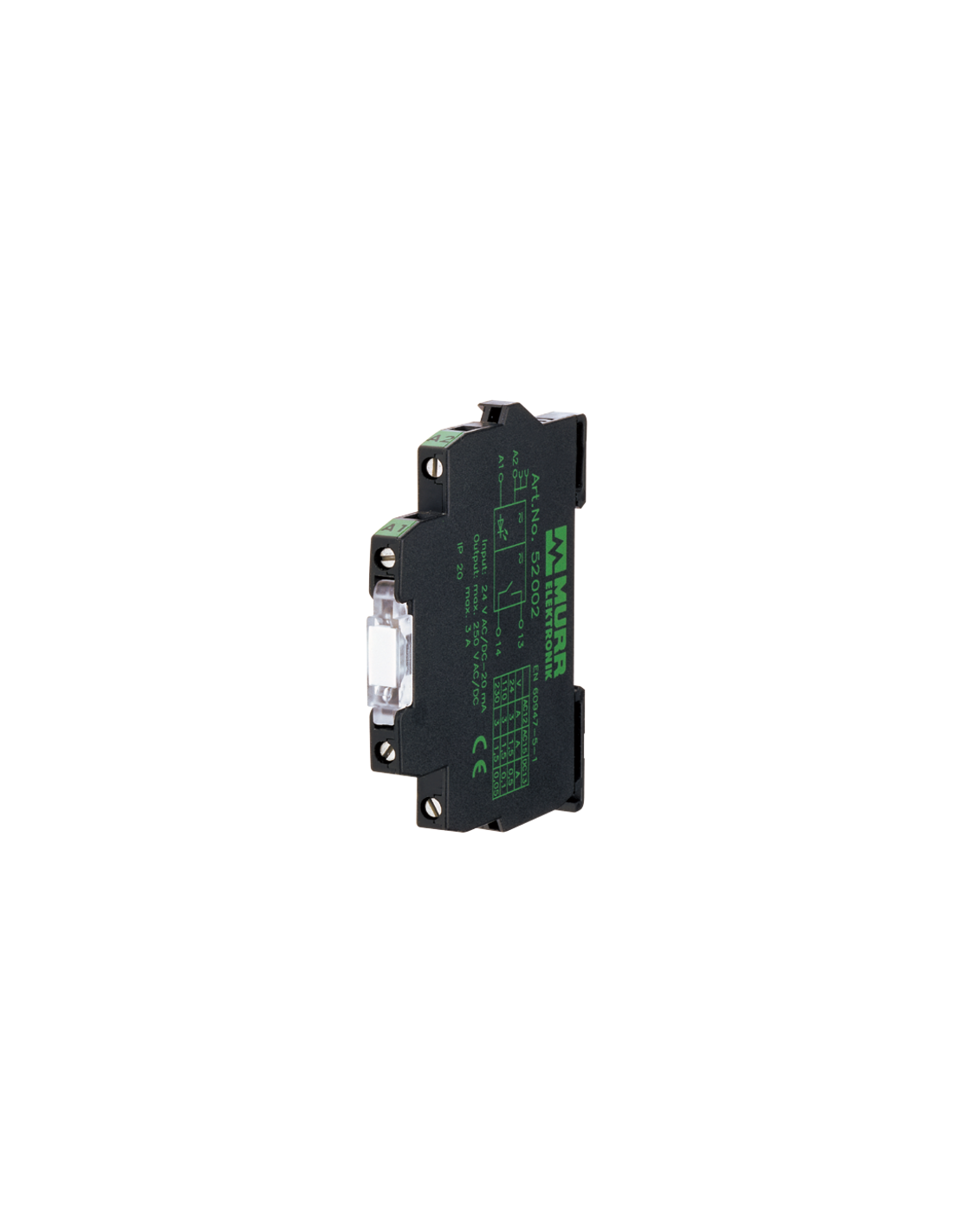

Przekaźnik MIRO 6.2 24V DC – niezawodne sterowanie automatyką przemysłową

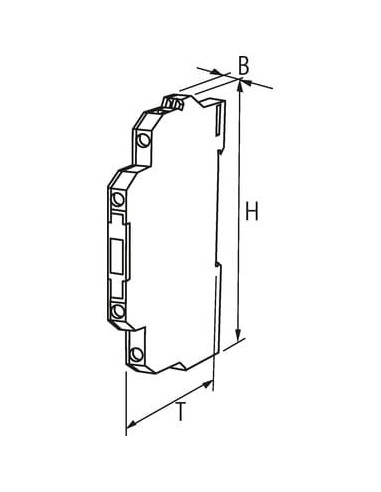

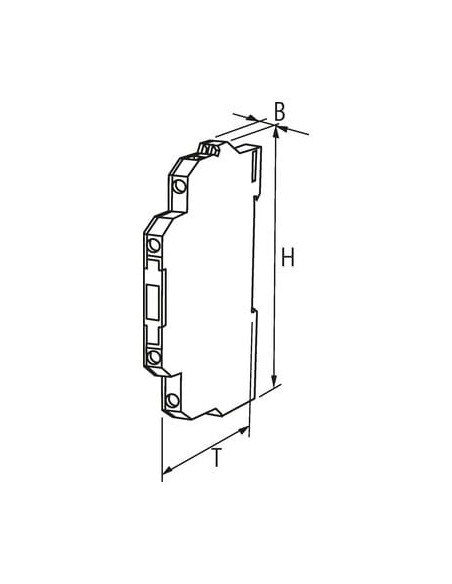

Przekaźnik MIRO 6.2, WE:24VDC - WY:250VAC/DC/6A (kod produktu: 52004) to uniwersalny moduł przekaźnikowy stworzony z myślą o nowoczesnych instalacjach elektrycznych oraz systemach automatyki przemysłowej. Dzięki kompaktowym wymiarom (wysokość: 78 mm, szerokość: 6,2 mm, głębokość: 70 mm) doskonale sprawdza się w miejscach, gdzie kluczowa jest oszczędność miejsca na szynie DIN zgodnej z normą EN 60715.
Kompaktowa budowa i łatwy montaż na szynie DIN
Kompaktowa konstrukcja przekaźnika MIRO 6.2 umożliwia szybki i wygodny montaż na typowej szynie DIN. Model ten wyposażony jest w wytrzymałe zaciski śrubowe, które zapewniają pewne, trwałe i bezpieczne połączenie przewodów. Zielony kolor uchwytów stykowych ułatwia identyfikację podczas montażu i serwisu.
Zastosowanie przekaźnika MIRO 6.2 24VDC
Przekaźnik MIRO 6.2 24VDC 6A został zaprojektowany do szerokiego zakresu zastosowań w systemach automatyki, elektroniki i rozdzielnicach elektrycznych. Umożliwia bezpieczną separację sygnałów niskonapięciowych i wysokoprądowych (zgodność z EN 60947-1), co czyni go doskonałym wyborem do:
- Sterowania maszynami oraz urządzeniami przemysłowymi,
- Systemów HVAC i BMS,
- Automatyzacji procesów produkcyjnych,
- Paneli rozdzielczych oraz szaf sterowniczych,
- Bezpiecznego przełączania sygnałów w obwodach sterowania.
Najważniejsze zalety i funkcje przekaźnika Murrelektronik MIRO 6.2
- Szeroki zakres napięcia sterowania (19,2–30 V DC), co pozwala na elastyczne dopasowanie do warunków instalacji.
- Obciążalność styków do 6 A przy napięciu wyjściowym do 250 V AC/DC, gwarantująca niezawodność przy większych obciążeniach.
- Długa żywotność mechaniczna i elektryczna – aż 20 000 000 cykli, co przekłada się na wieloletnią, bezproblemową eksploatację.
- Wbudowana dioda LED sygnalizująca stan pracy (żółta), umożliwiająca szybką diagnostykę działania.
- Bezpieczna separacja galwaniczna wejścia i wyjścia dla ochrony urządzeń i użytkowników.
- Uniwersalność zastosowań – jedna para przełączna sprawdzi się zarówno w przypadku sygnałów AC, jak i DC.
Parametry środowiskowe i trwałość
Przekaźnik MIRO 6.2 został zaprojektowany do pracy w trudnych warunkach przemysłowych, zarówno w wysokich, jak i niskich temperaturach (zakres pracy od -20°C do +55°C). Jego solidna obudowa pozwala na stosowanie go w miejscach narażonych na różnorodne obciążenia mechaniczne i elektryczne, a wysoki standard wykonania styków (Ag Sn O2 hv) zapewnia odporność na zużycie i korozję.
Typowe schematy połączeń i łatwa identyfikacja zacisków

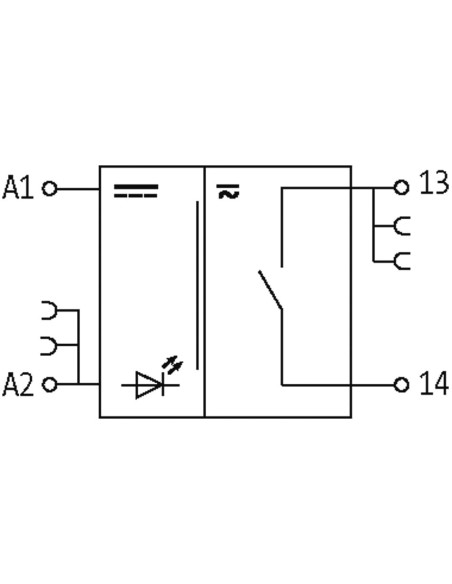

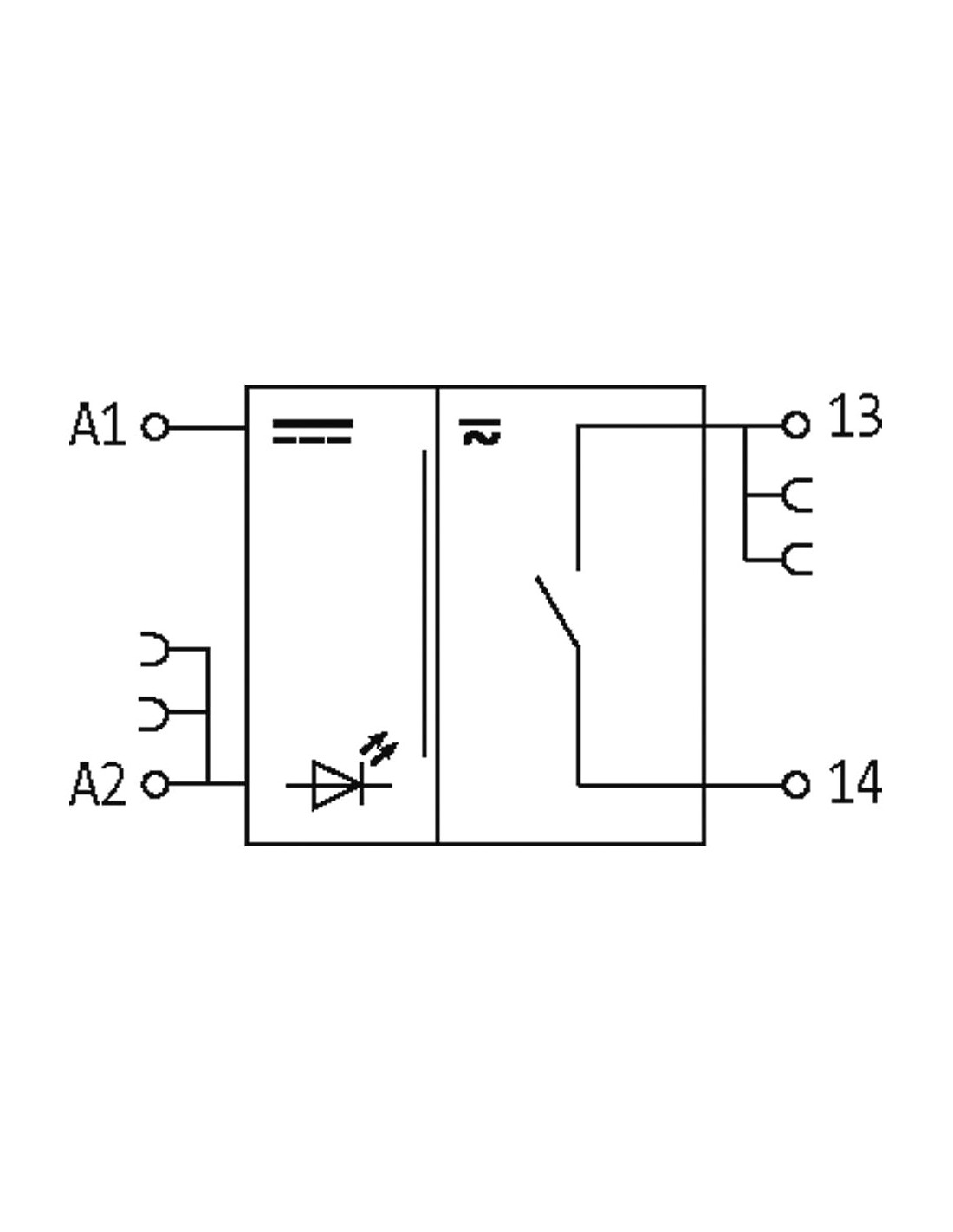

Rozbudowana dokumentacja techniczna oraz przejrzysty schemat układu przekaźnika (A1, A2 – wejście cewki; 13, 14 – styk wyjściowy) skracają czas instalacji i serwisu, minimalizując ryzyko pomyłek podczas podłączania przewodów.
Niezawodność potwierdzona certyfikatami jakości
Produkt posiada szereg certyfikatów oraz spełnia rygorystyczne normy branżowe, co jest gwarancją bezpieczeństwa użytkowania i kompatybilności z różnymi systemami automatyki przemysłowej oraz elektrycznej.
MIRO 6.2 to wybór dla wszystkich, którzy wymagają od przekaźnika niezawodności, kompaktowości i uniwersalności zastosowania w nowoczesnych instalacjach sterowania.
