1 zestyk przełączny
6 A
24 V AC/DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 28,8 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 28,8 V |
| Prąd wejściowe | 12 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 1,5 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 180 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Znamionowe napięcie izolacji | 250 V |
| Elektryczny cykl życia NC | 10000 Cykle |
| Elektryczny cykl życia NO | 30000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 4 ms |
| Czas zadziałania maks. | 8 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 93 mm |
| Szerokość | 6,2 mm |
| Głębokość | 75,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

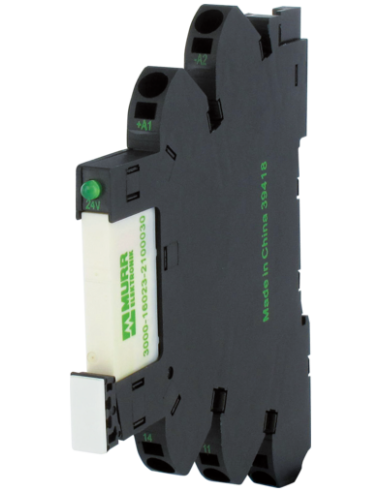

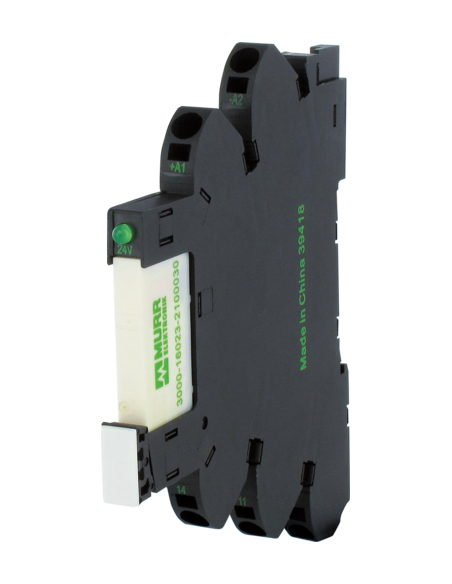

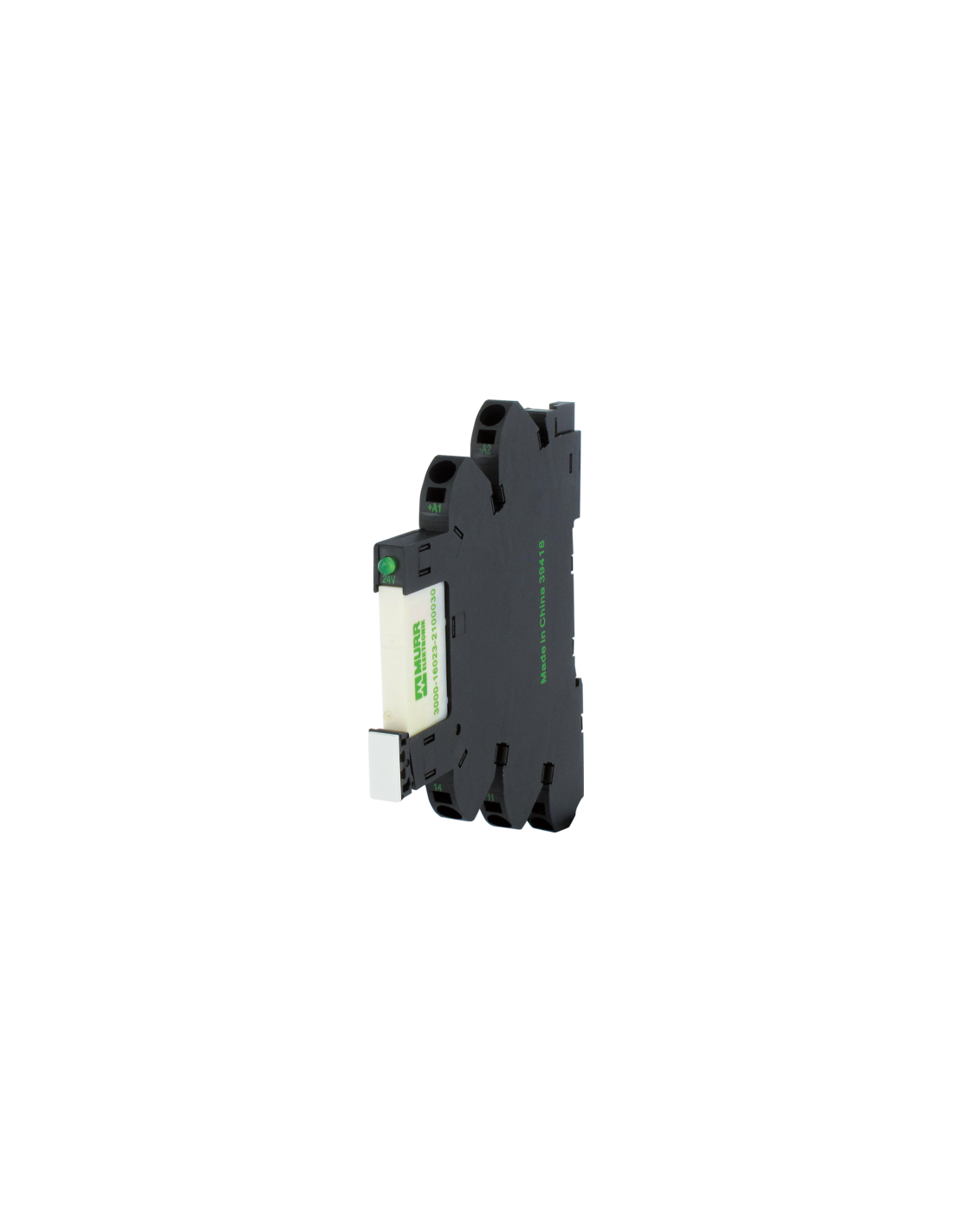

Przekaźnik MIRO 6.2 WE:24VAC/DC - Kompaktowy przekaźnik przemysłowy 6A na szynę DIN
Przekaźnik MIRO 6.2 WE:24VAC/DC (kod produktu: 3000-16013-3100020) to kompaktowe i uniwersalne urządzenie przeznaczone do zastosowań przemysłowych, które umożliwia niezawodne przełączanie obwodów prądu przemiennego i stałego. Dzięki niewielkim wymiarom (szerokość wynosząca zaledwie 6,2 mm), przekaźnik idealnie sprawdza się w aplikacjach, gdzie oszczędność miejsca w rozdzielniach oraz szafach sterowniczych jest kluczowa.
Zalety i kluczowe cechy przekaźnika MIRO 6.2 WE:24VAC/DC
- Uniwersalne napięcie zasilania: obsługuje napięcia wejściowe 24 V AC/DC
- Zwarta konstrukcja: tylko 6,2 mm szerokości, idealny do instalacji wielokanałowych i modułowych
- Zaciski sprężynowe: szybki i bezpieczny montaż przewodów, eliminujący potrzebę stosowania dodatkowych narzędzi
- Sygnalizacja LED: wbudowana dioda LED informująca o stanie pracy przekaźnika (zielona)
- Wysoka żywotność mechaniczna: do 10 milionów cykli
- Bezpieczna praca: stopień ochrony IP20, przystosowany do montażu na szynie DIN (EN 60715)
Parametry i budowa - przekaźnik do zastosowań automatyki przemysłowej
Przekaźnik MIRO 6.2 WE:24VAC/DC posiada jedno wyjście typu zestyk przełączny (SPDT), przystosowane do obciążenia do 6 A przy napięciach do 250 V AC. Wytrzymała konstrukcja oraz zastosowanie styków AgSnO2 gwarantują niezawodność pracy oraz odporność na zużycie, nawet przy częstych przełączeniach.
Maksymalna moc łączeniowa AC wynosi 1500 VA, a dla DC – 180 W. Szybkie czasy zadziałania oraz opadania (odpowiednio 8 ms i 4 ms) umożliwiają sprawną i precyzyjną pracę w układach sterowania.
Typowe zastosowania przekaźnika MIRO 6.2 WE:24VAC/DC
- Automatyka przemysłowa – sterowanie maszynami oraz modułami wejść/wyjść
- Panele i rozdzielnie elektryczne – separacja sygnałów, konwersja sygnałów wejściowych
- Systemy HVAC – zarządzanie pracą siłowników, pomp i zaworów
- Instalacje budynkowe – integracja systemów alarmowych oraz oświetleniowych
- Ochrona obwodów – realizacja funkcji przełączeń awaryjnych, blokad, sygnalizacji
Wytrzymałość i bezpieczeństwo pracy w trudnych warunkach
Konstrukcja przekaźnika umożliwia pracę w szerokim zakresie temperatur od -25°C do +60°C. Stopień ochrony IP20 zabezpiecza urządzenie przed przypadkowym kontaktem z elementami roboczymi, spełniając wymogi standardów przemysłowych.
MIRO 6.2 WE:24VAC/DC to rozwiązanie umożliwiające efektywną integrację z istniejącymi systemami automatyki, zapewniając niezawodne przełączanie obciążeń zarówno w aplikacjach zasilanych napięciem stałym, jak i przemiennym.
Przekaźnik MIRO 6.2 WE:24VAC/DC — schemat podłączenia i wymiary

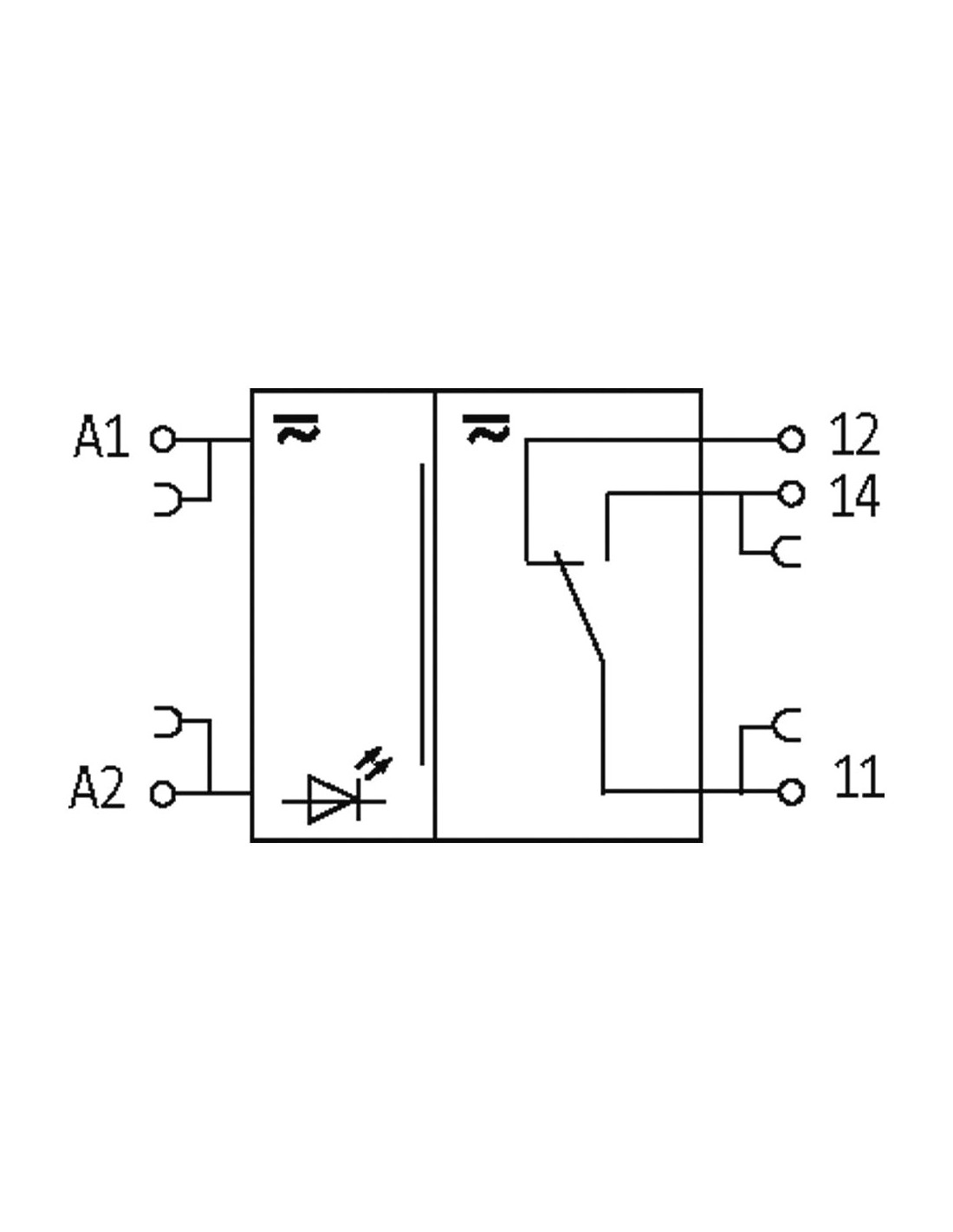

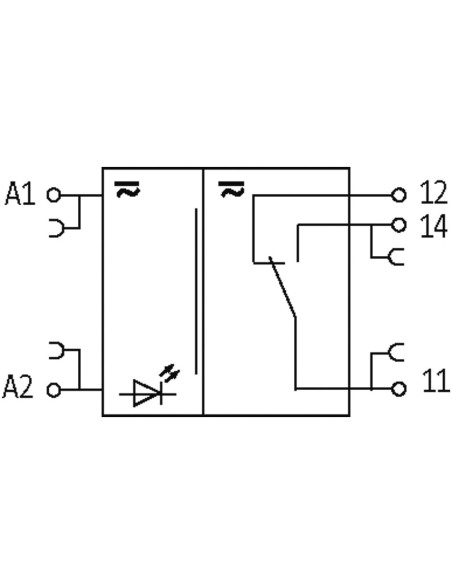

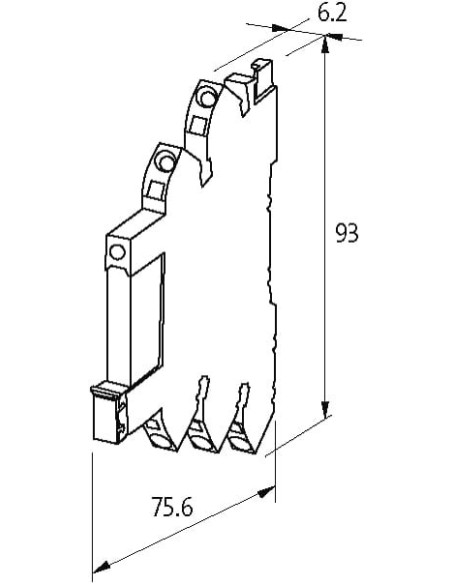

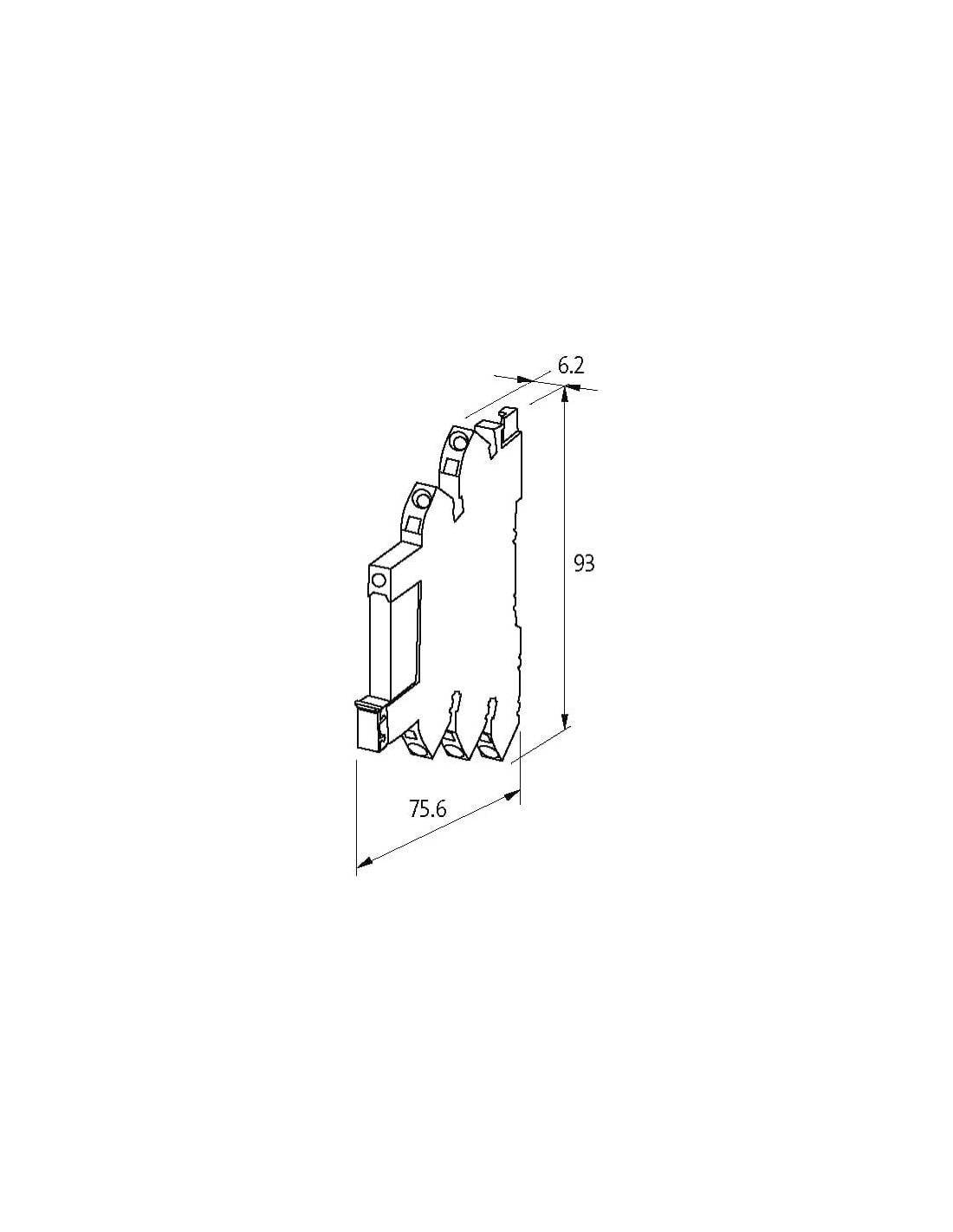

Produkt wyposażony jest w czytelny schemat połączeniowy oraz dokładne oznaczenia zacisków (A1, A2 wejście, 11/12/14 wyjście), co ułatwia szybki i poprawny montaż. Kompaktowa forma (wysokość 93 mm, szerokość 6,2 mm, głębokość 75,6 mm) sprawia, że urządzenie idealnie pasuje do wąskich szaf sterowniczych oraz montażu wielomodułowego.
MIRO 6.2 WE:24VAC/DC to przekaźnik, który dzięki swoim parametrom znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów oraz ochrona obwodów w aplikacjach automatyki i instalacjach przemysłowych.
